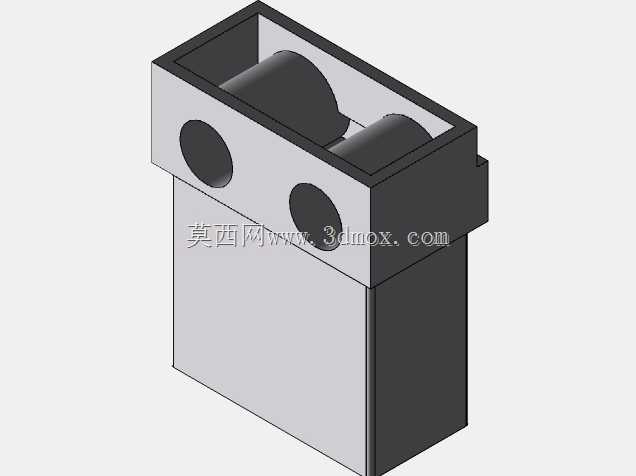

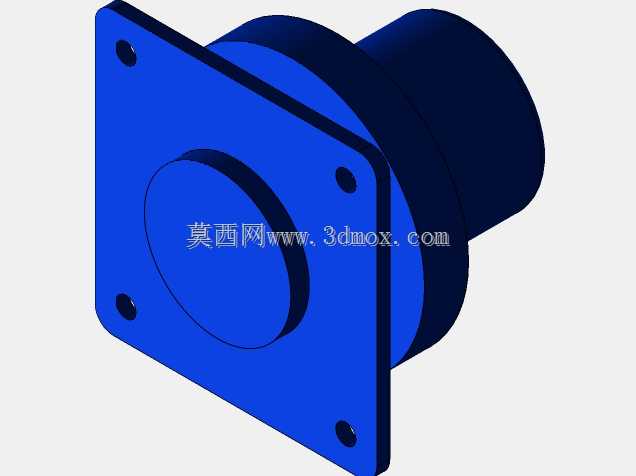

铝型材不锈钢板组合式发电配电柜体

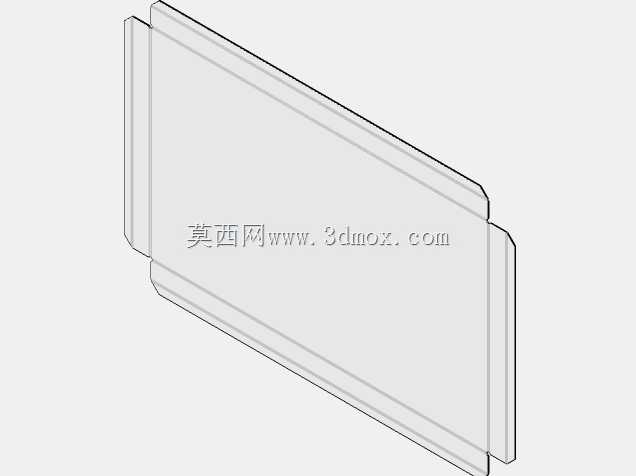

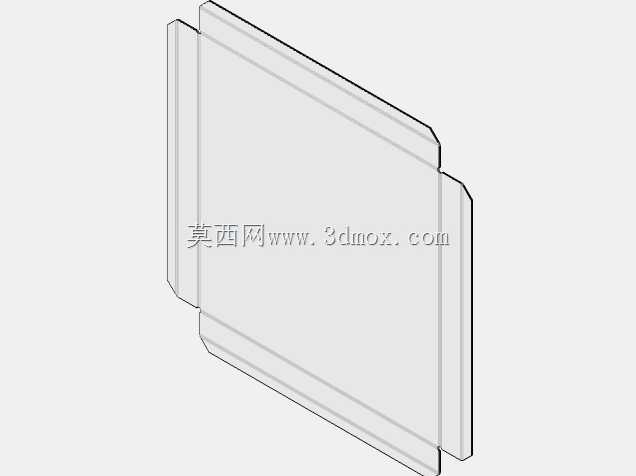

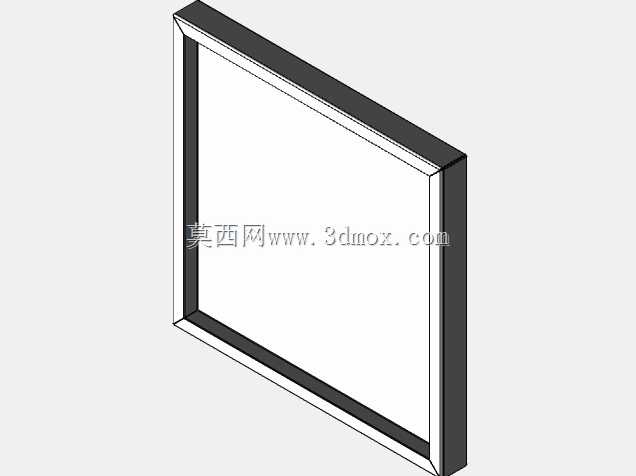

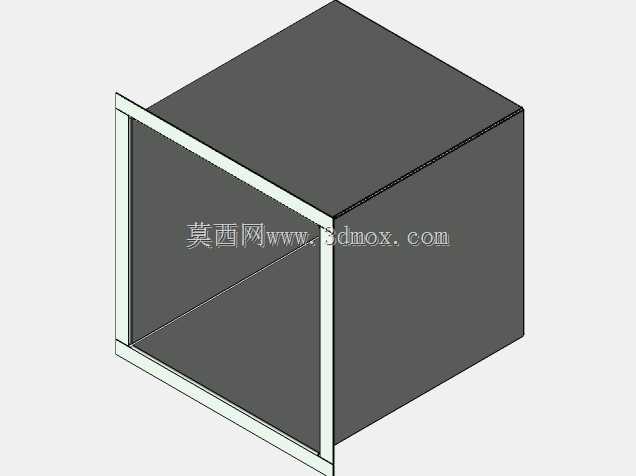

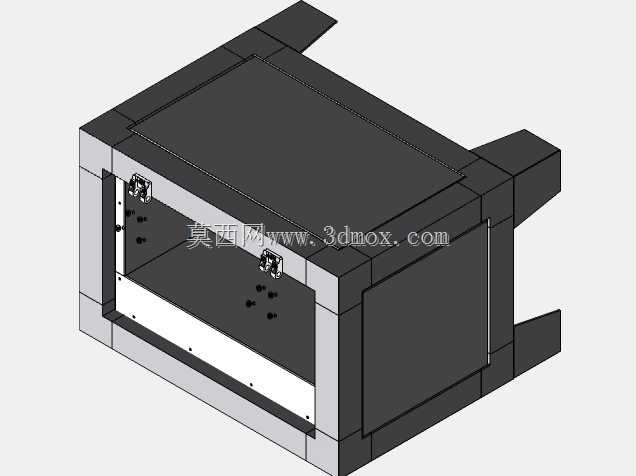

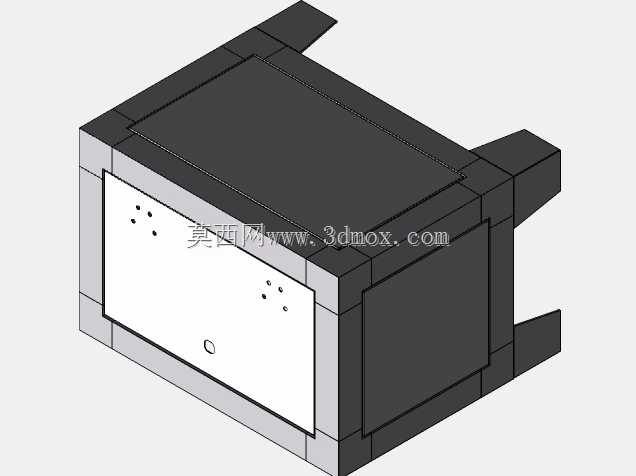

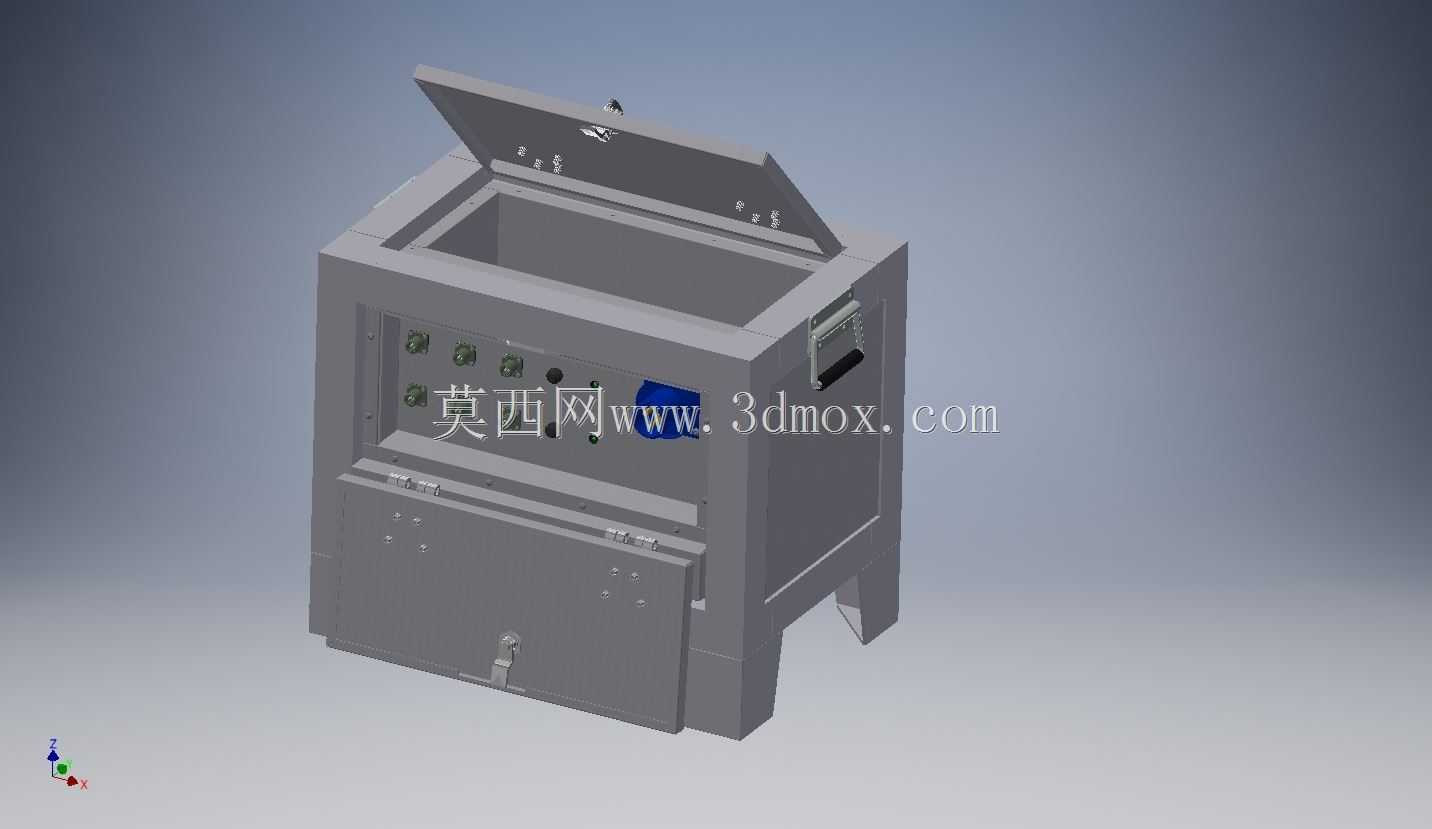

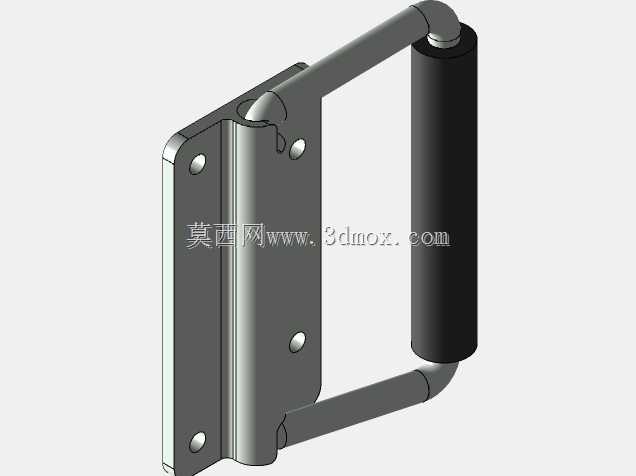

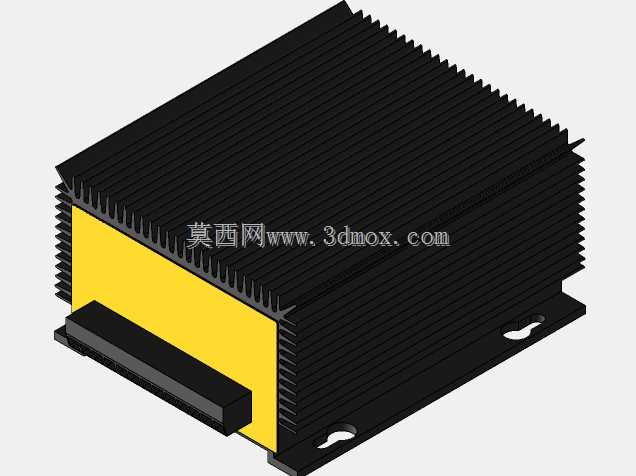

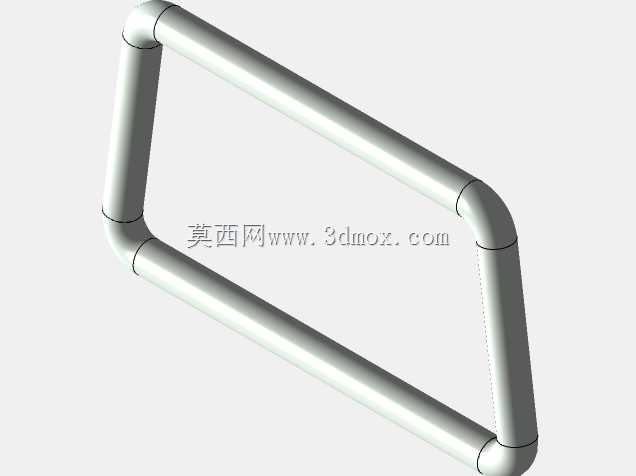

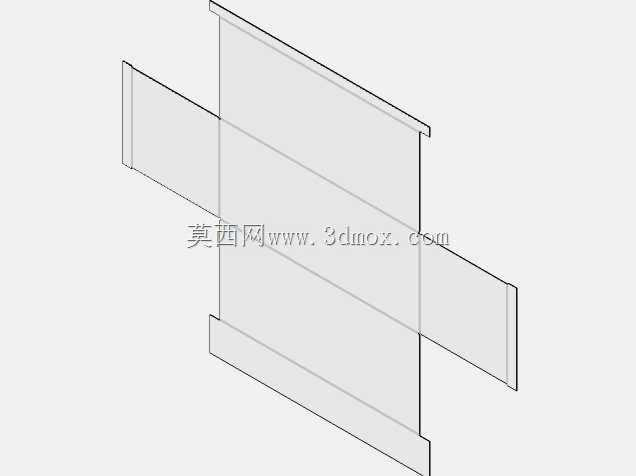

　　这款柜体采用铝型材搭建主体框架、不锈钢板作为面板与门板的组合结构，在户外临时发电、工地临时配电、小型分布式发电站点的配电场景中适配性极强，既能够容纳发电回路的接线端子、空开、漏电保护模块，也可预留仪表安装位，对发电输出的各路电路进行分路管控与通断操作。从实际使用场景来看，这类柜体常被放置在户外发电作业现场，需要兼顾结构强度与耐候性，铝型材框架的自重远低于全钢焊接柜体，在需要频繁转场的临时发电作业中，单人配合简易搬运工具即可完成移位，同时铝型材表面的氧化层自带防锈能力，在多雨、潮湿的户外环境下不需要额外做表面防腐处理就能满足长期使用需求，不锈钢门板与侧面板则能抵御现场的磕碰、飞石冲击，避免内部电气元件被外力损坏。

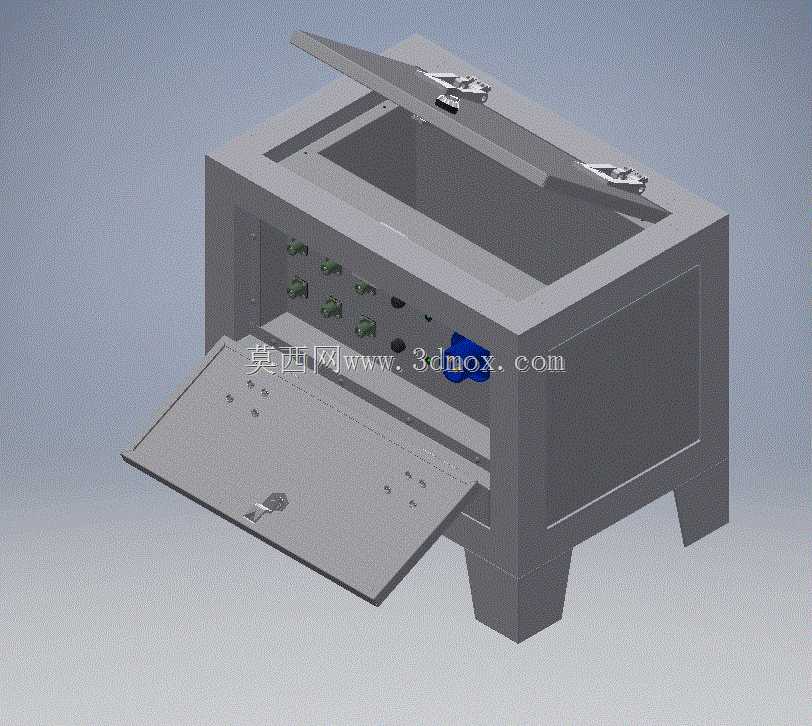

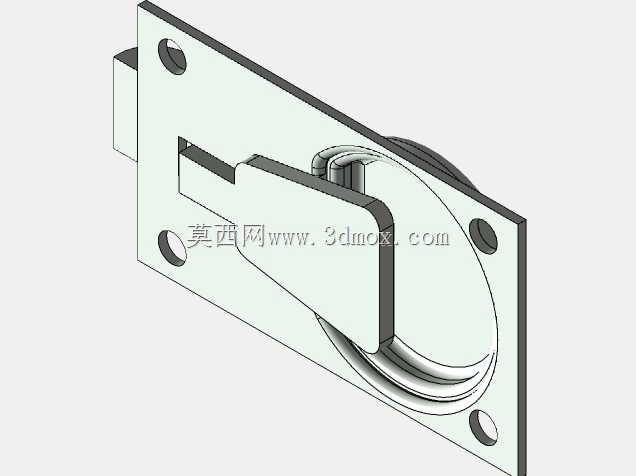

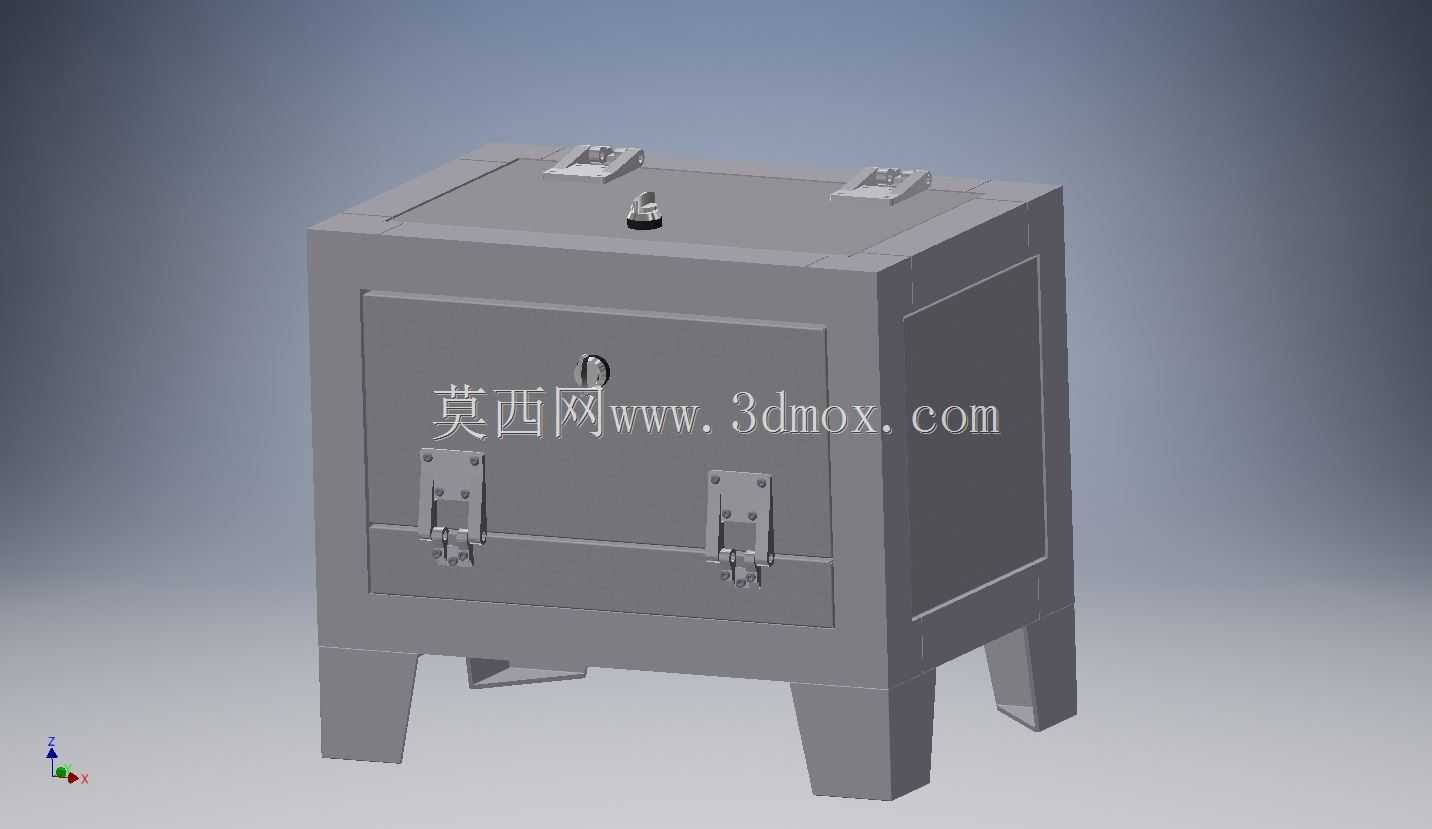

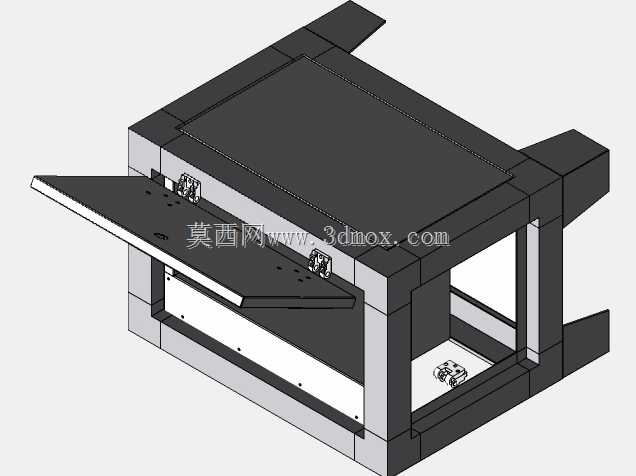

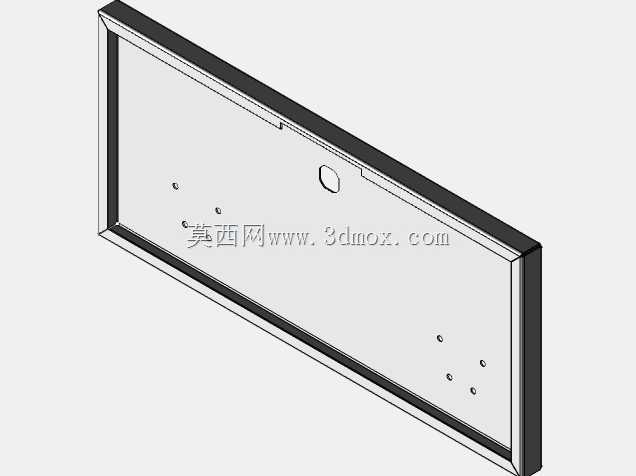

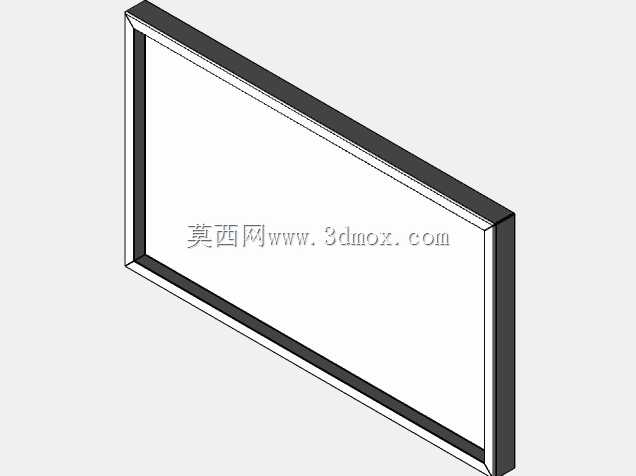

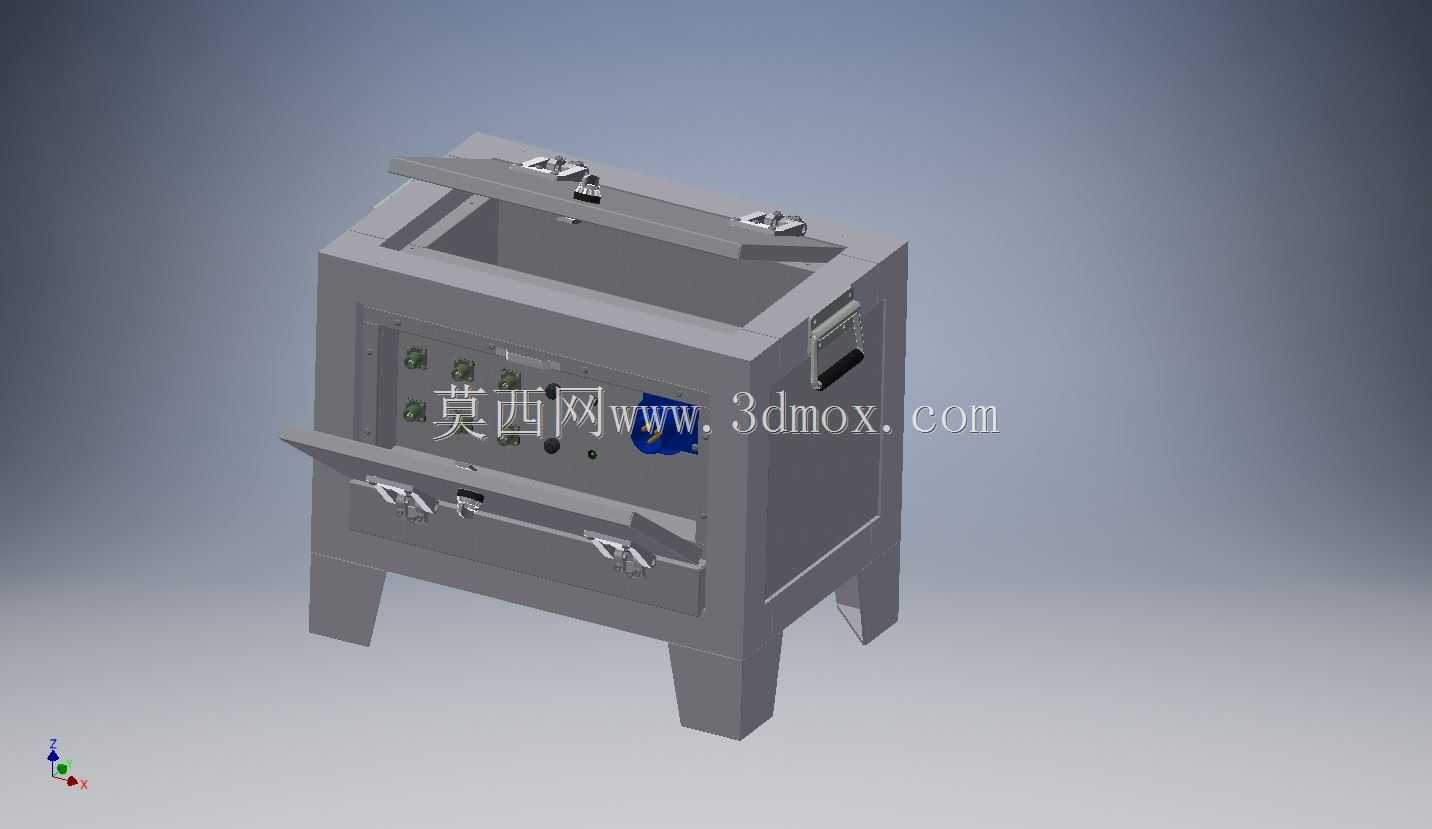

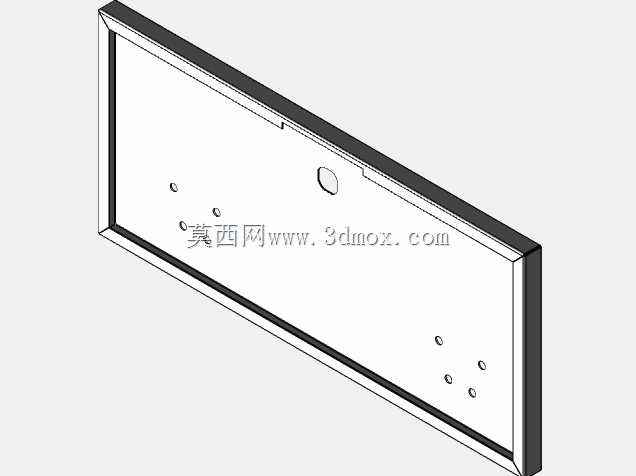

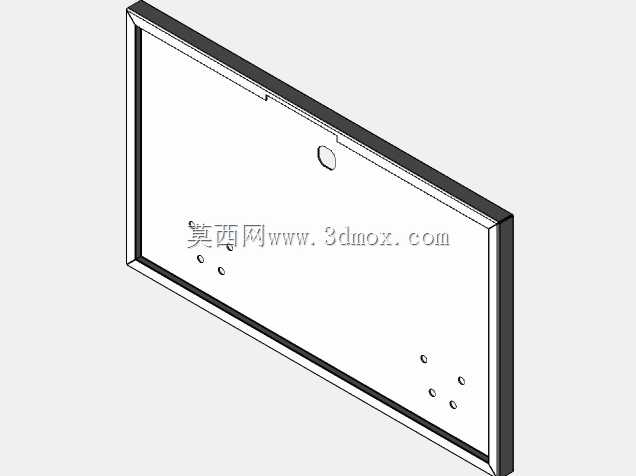

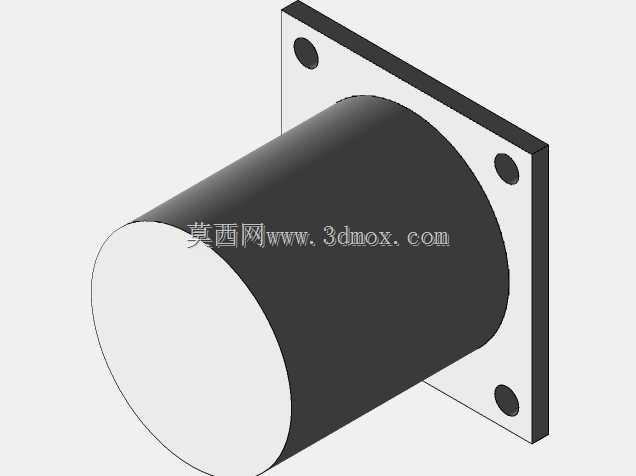

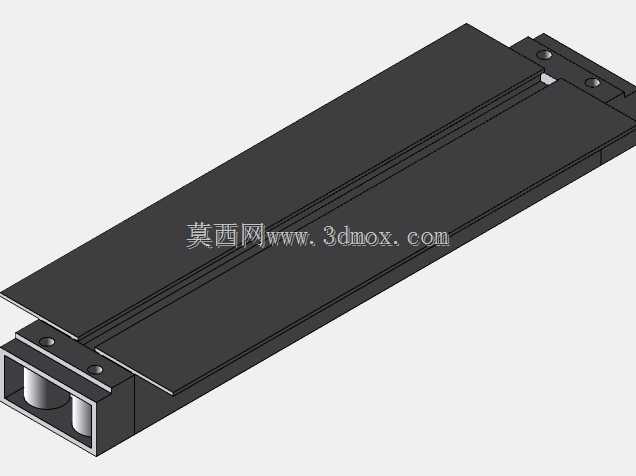

　　设计层面上，这款柜体采用了下支撑脚抬高的结构，支撑脚高度预留了100mm以上的离地间隙，一方面可以避免地面积水倒灌进柜体内部，在雨天户外作业时，即使地面有少量积水也不会浸泡到柜体底部的接线部位，另一方面抬高的空间也方便现场布线时从柜体底部穿入电缆，不需要额外开挖布线沟槽，适配临时作业的快速搭建需求。门板采用下翻式开启结构，开启后门板可以自然搭在柜体前方，不需要额外的支撑结构，检修人员在接线、排查故障时，可以将拆卸下来的端子、工具临时放在门板上，减少高空递工具、反复取放零件的麻烦；柜体顶部设置了可翻折的上盖，上盖闭合后可以完全遮盖柜体顶部的开口，避免雨水、落叶、灰尘落入柜内，上盖通过两组快拆锁扣与框架固定，需要对柜内顶部的母线排进行检修时，不需要完全拆卸上盖，翻开锁扣即可向上掀起上盖，操作便捷性远高于全螺栓固定的顶盖结构。

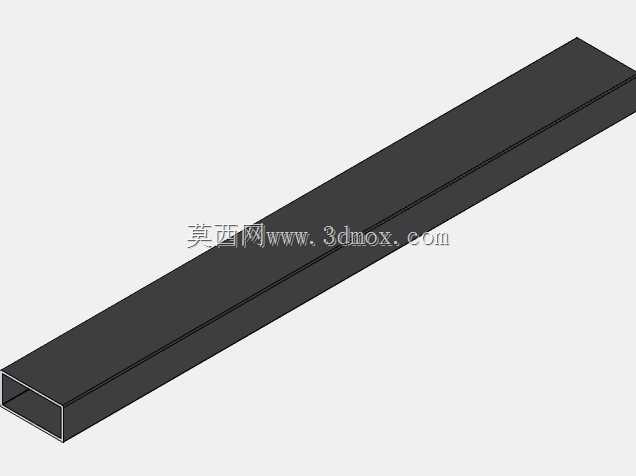

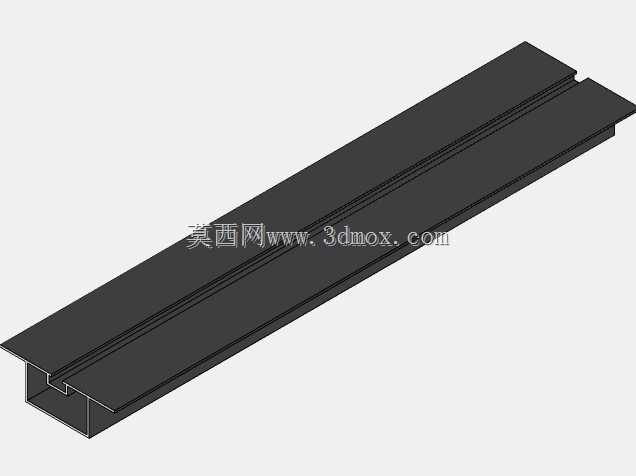

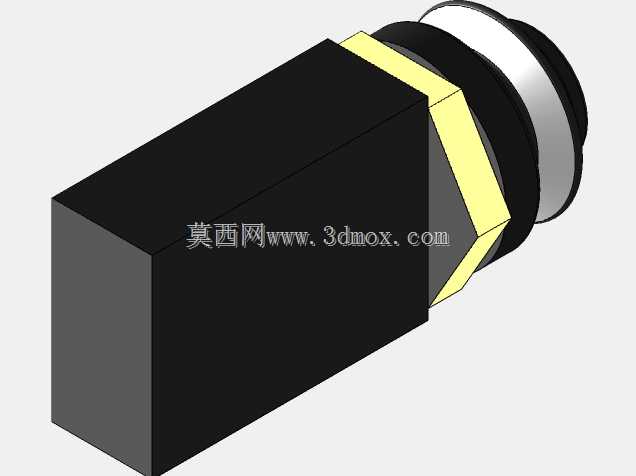

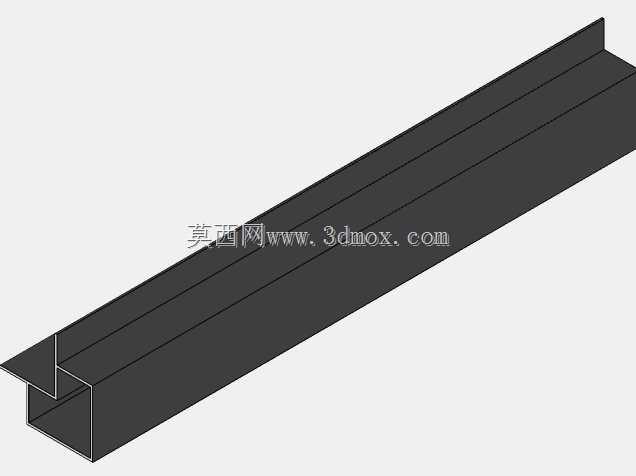

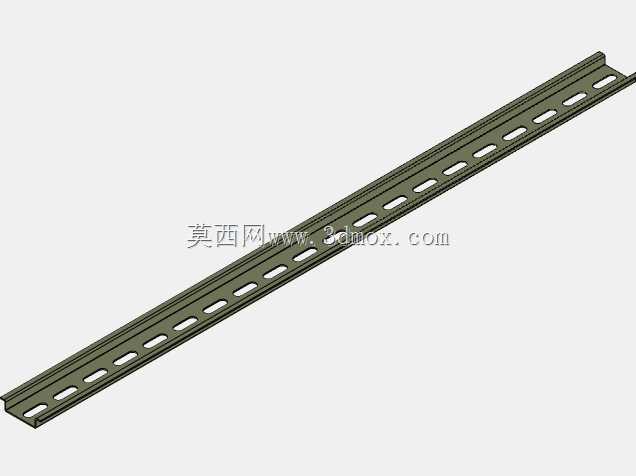

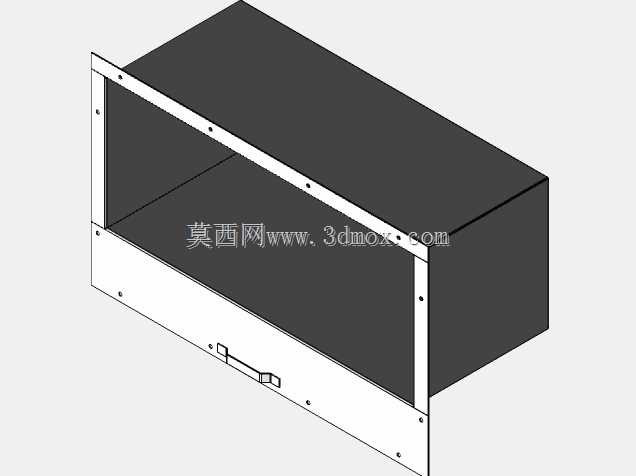

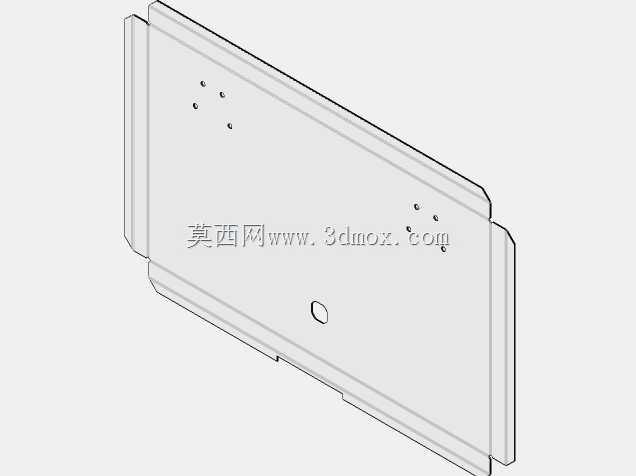

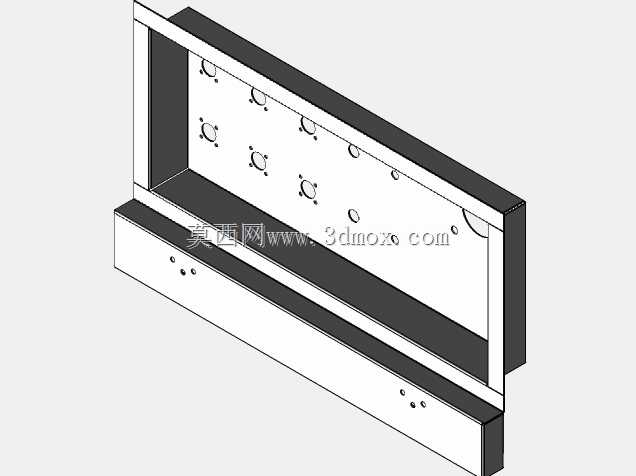

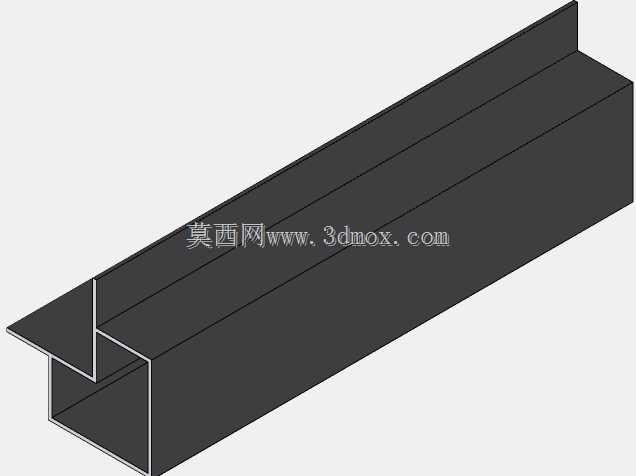

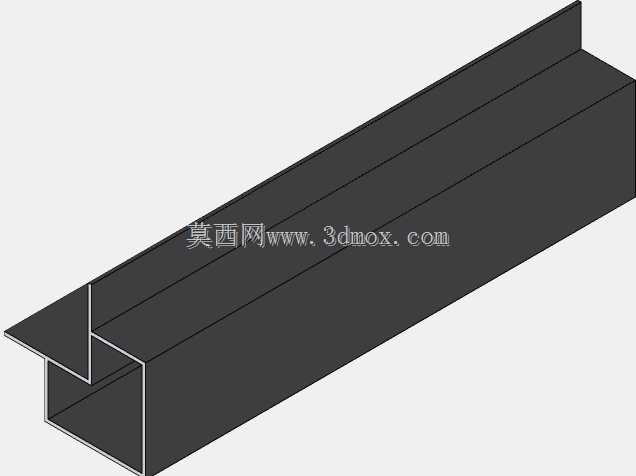

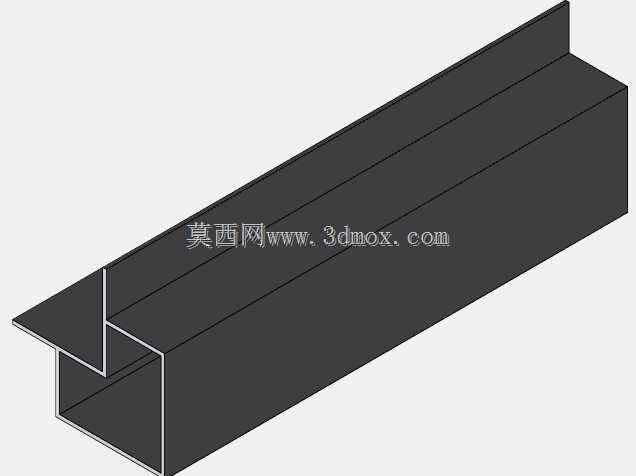

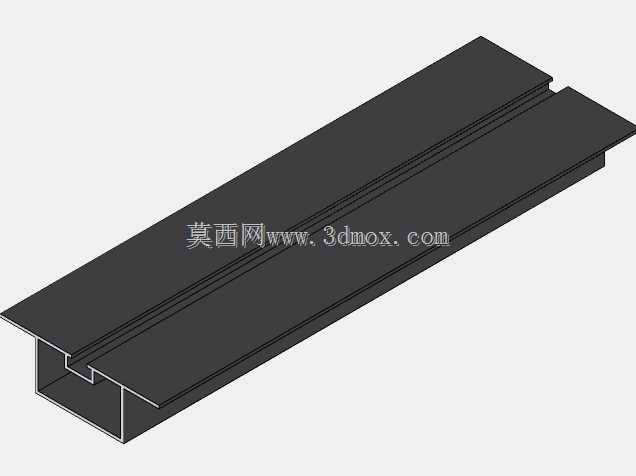

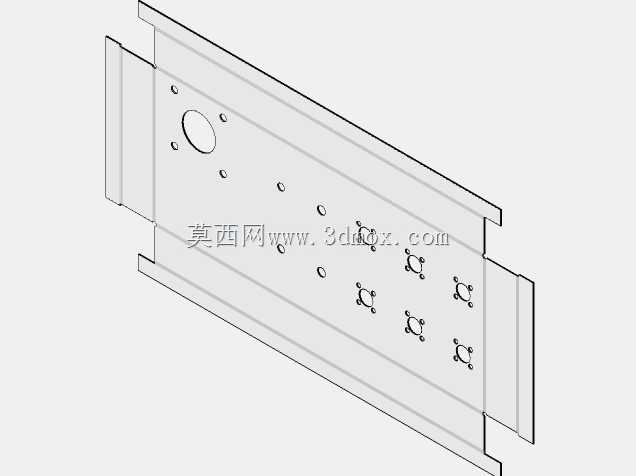

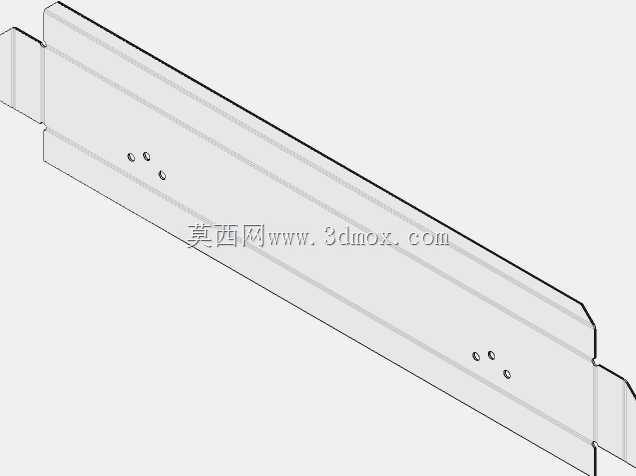

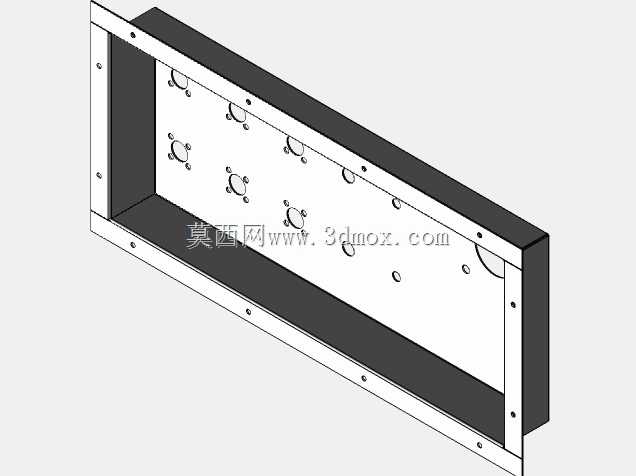

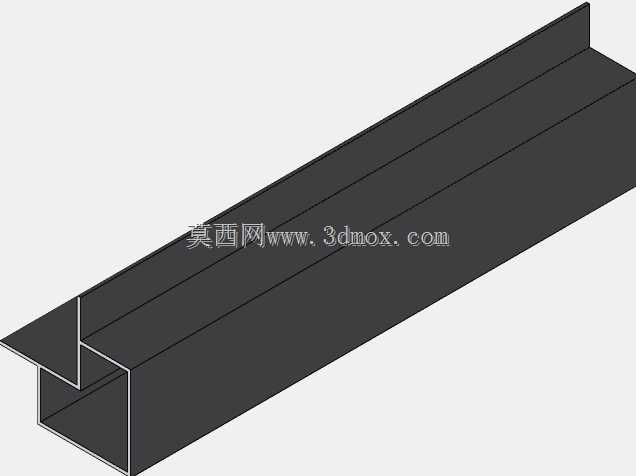

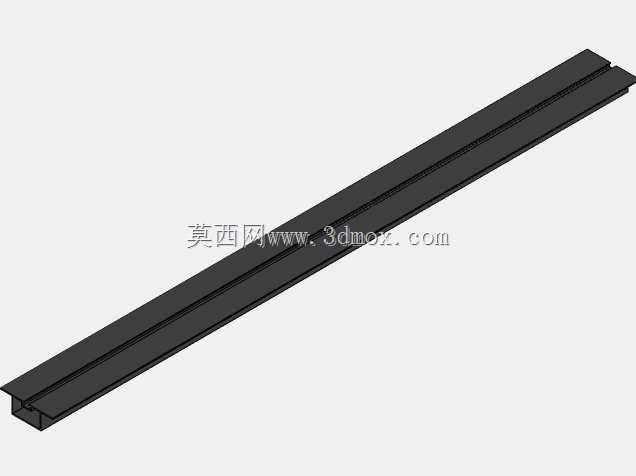

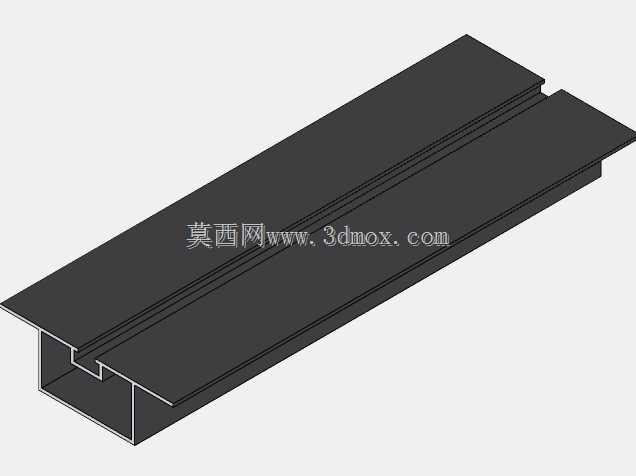

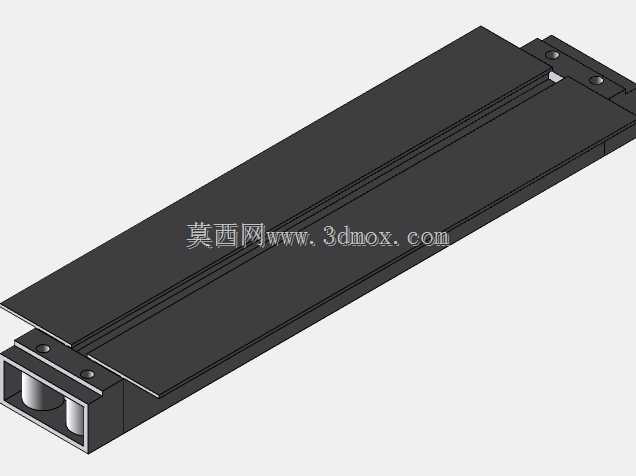

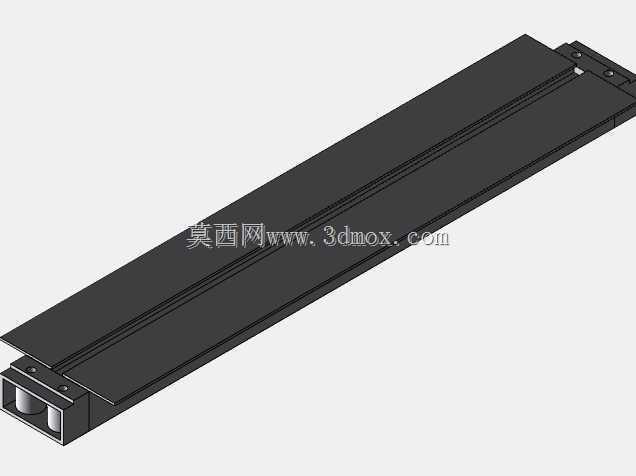

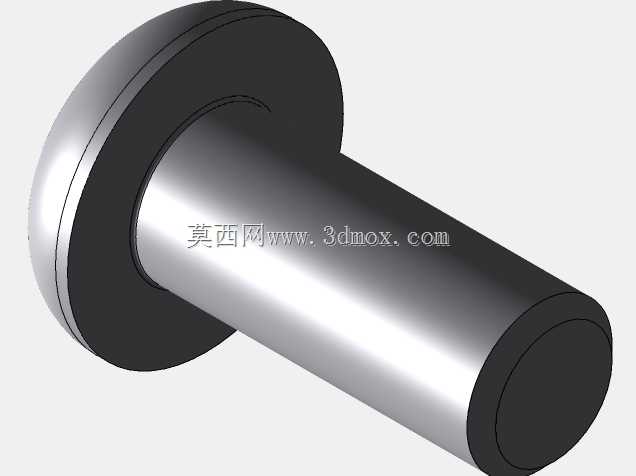

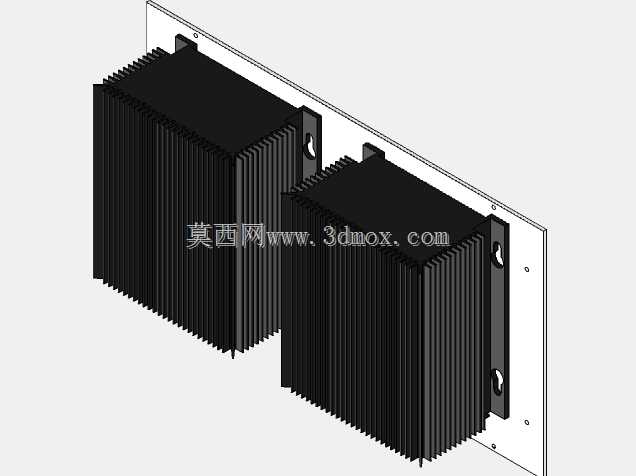

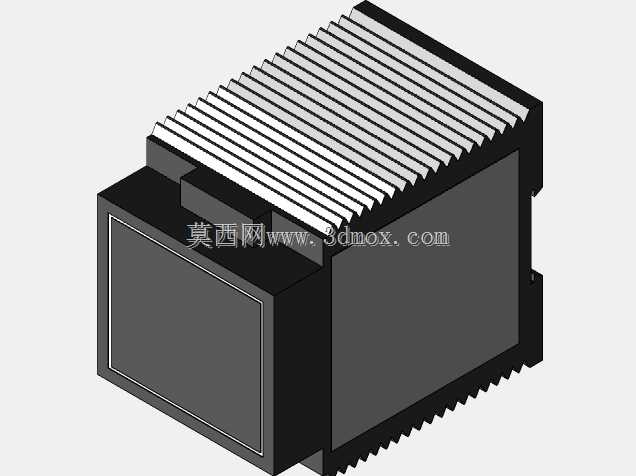

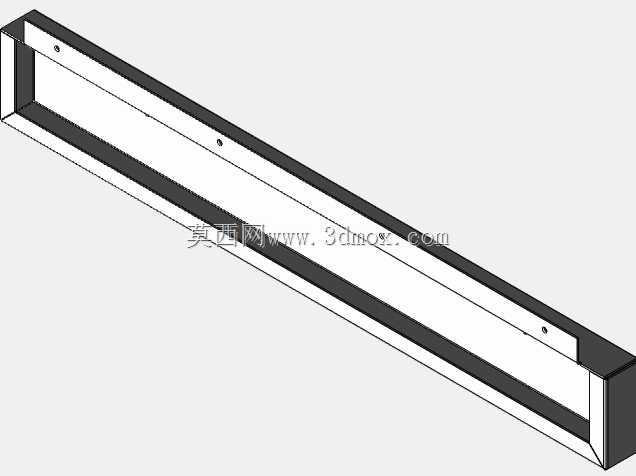

　　从安装边界来看，柜体的铝型材框架采用标准40系列工业铝型材搭建，所有安装孔位都遵循通用铝型材的槽距标准，现场加装导轨、端子排、电气安装板时，不需要重新钻孔攻丝，直接利用型材槽内的T型螺栓即可固定元件，适配市面上绝大多数标准低压电气元件的安装尺寸。柜体内部预留的安装空间深度足够容纳双层安装板，既可以在正面安装主回路的空开、接触器，也可以在背面安装二次回路的接线端子与信号模块，不需要额外扩展柜体尺寸就能满足单路发电输入、4-6路配电输出的回路配置需求。柜体的侧面板预留了多组敲落孔，位置分别对应强电进线、弱电信号出线、接地排连接的常规走线高度，现场布线时只需要敲掉对应位置的敲落孔就能穿入电缆，配合防水格兰头即可达到IP54左右的防护等级，满足户外露天使用的防护要求。

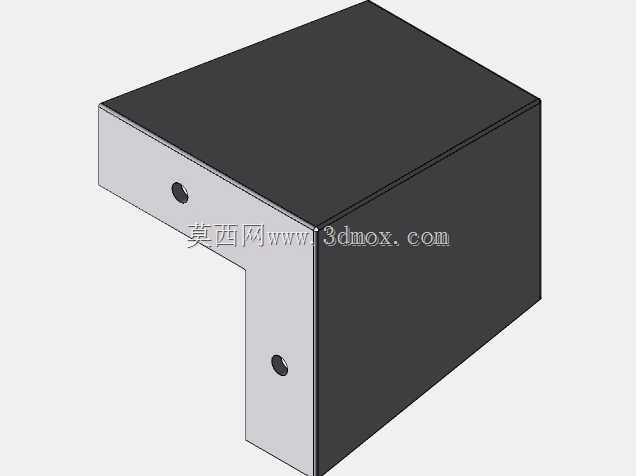

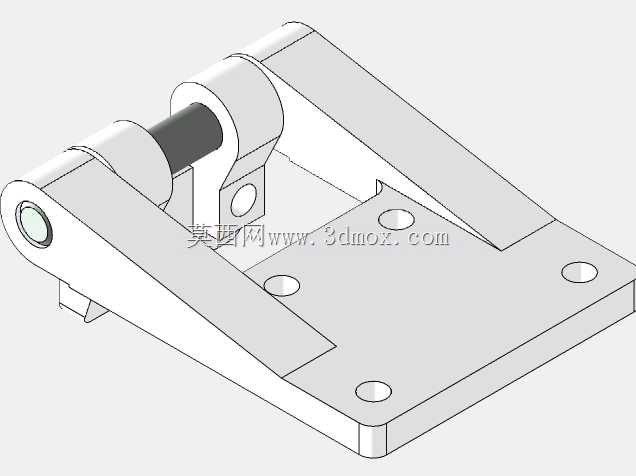

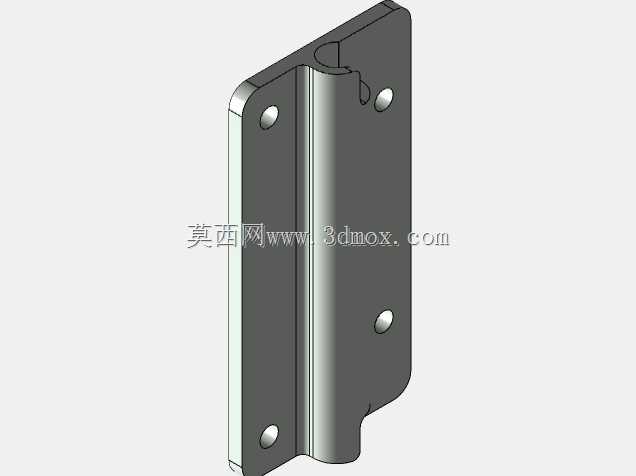

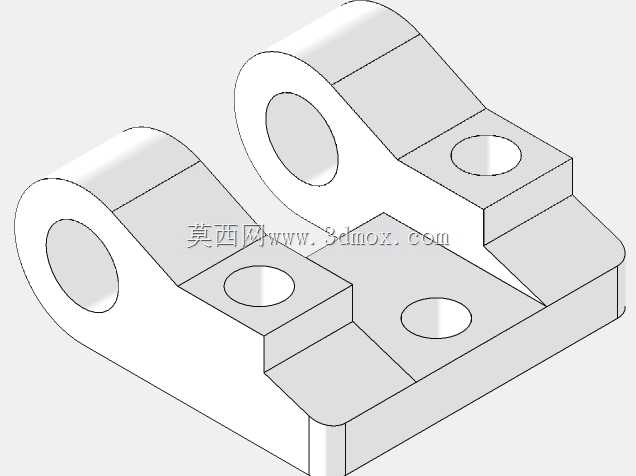

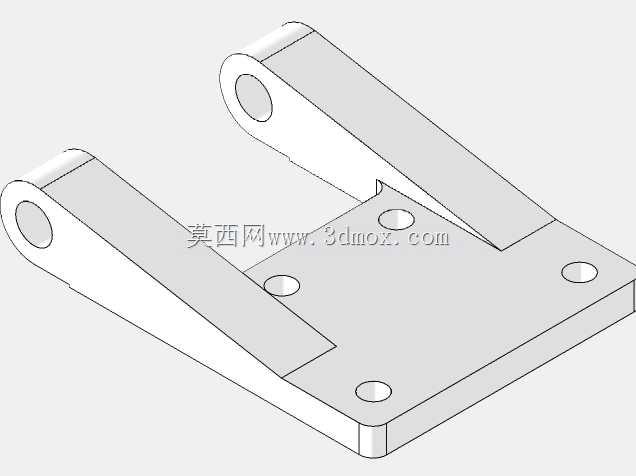

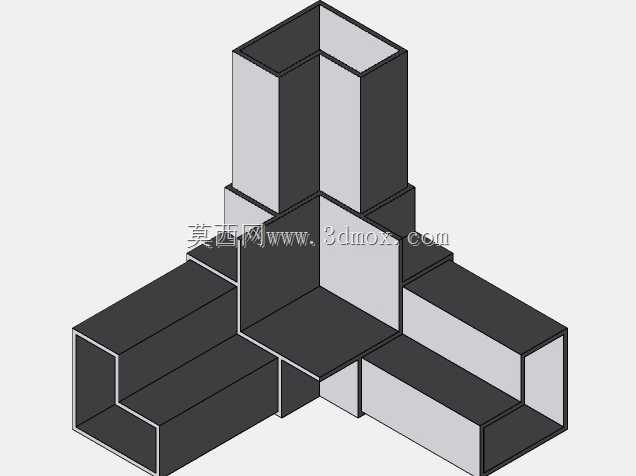

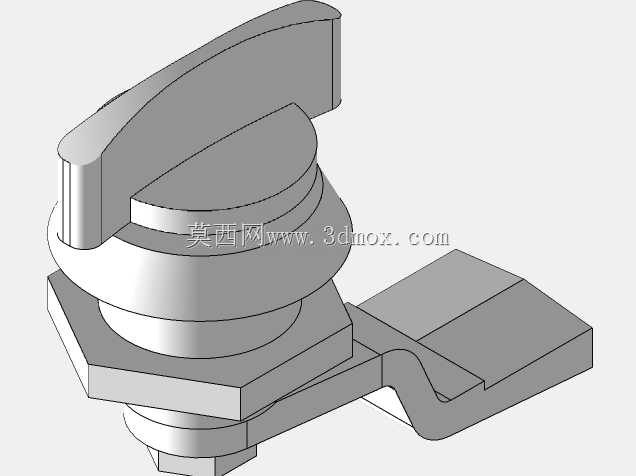

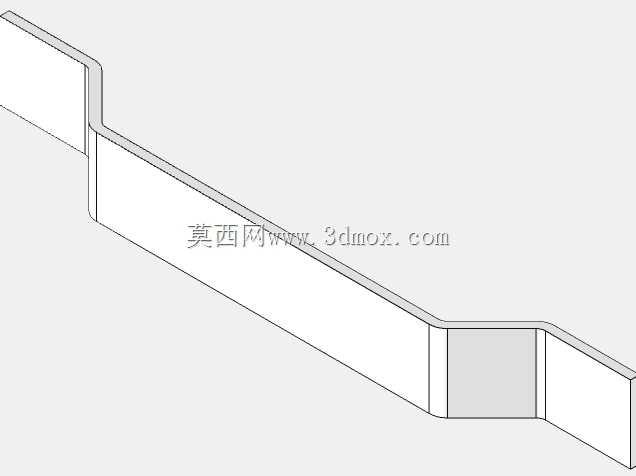

　　在结构强度设计上，铝型材框架的角部采用内置角码连接，连接强度足够承受柜内装满电气元件后的总重量，即使在短途转场的吊装过程中，框架也不会出现变形、开焊的问题；门板与框架之间采用暗藏式铰链连接，铰链隐藏在门板内侧，不会突出柜体表面，避免现场搬运时勾挂电缆、篷布等物件，门板上加装了转舌锁，非检修时段可以锁闭柜门，避免无关人员误操作引发用电安全事故。柜体的四个支撑脚底部预留了膨胀螺栓安装孔，在长期固定使用的场景下，可以直接通过膨胀螺栓将柜体固定在水泥基础上，不需要额外制作安装底座，抗风能力能够满足户外露天安装的要求。

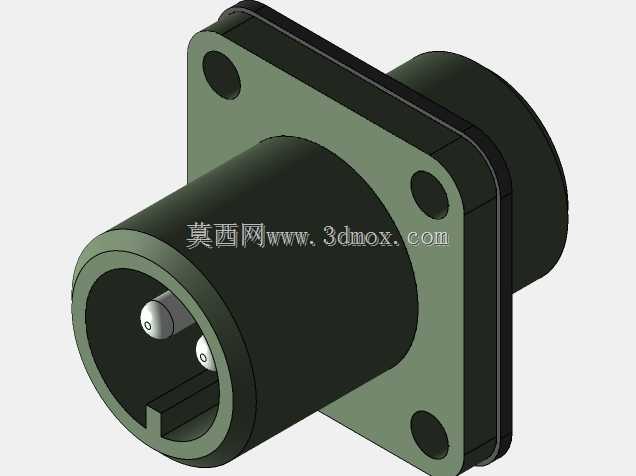

　　实际使用中，这类组合式柜体相比传统焊接柜体的维护成本更低，若某一块面板出现磕碰变形，只需要拆卸对应位置的螺栓更换单块面板即可，不需要对整个柜体进行切割、焊接修复，大幅缩短现场故障停机的时间；铝型材框架的槽道也方便现场后期加装附件，比如需要在柜体侧面加装外接插座、应急指示灯时，直接利用型材槽道固定附件即可，不会破坏柜体的整体防护结构。针对发电场景的特殊需求，柜体内部预留了接地铜排的安装位置，接地铜排与铝型材框架直接连通，整个柜体的金属外壳都能实现可靠接地，即使柜内出现元件漏电的情况，也能通过接地回路将电流导入大地，保障现场操作人员的人身安全。
