便携燃油桶锁紧固定支架结构设计

　　户外作业、越野穿越、工程抢险这类场景里，备用燃油的携带固定一直是容易被忽略但直接影响作业安全的环节——散装油桶如果仅靠绑带束缚，在颠簸路面、设备持续振动的工况下很容易出现移位、磕碰甚至泄漏的风险，这款针对标准制式便携燃油桶设计的固定器，核心就是解决储油容器在各类搭载平台上的可靠锁紧问题。

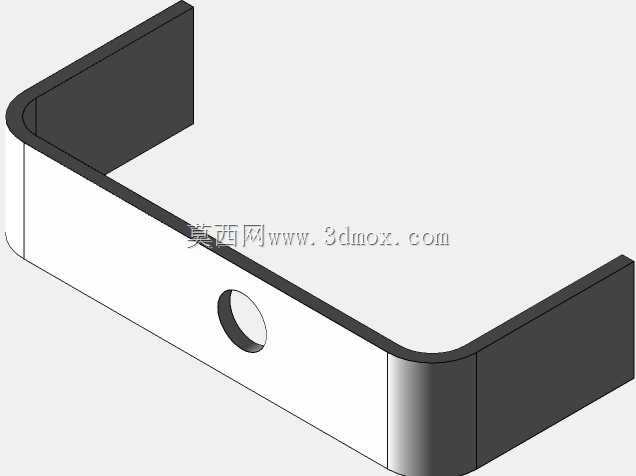

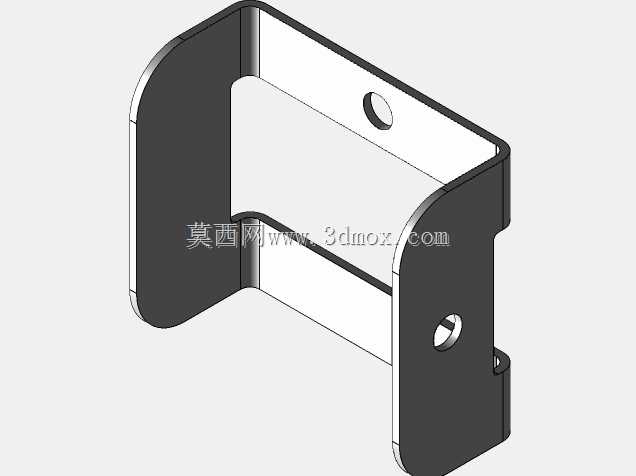

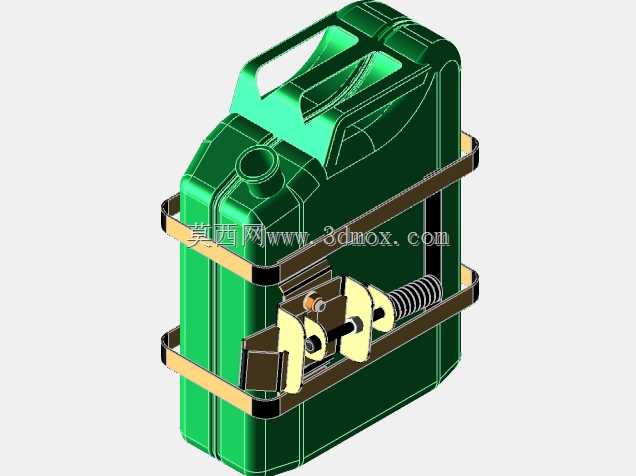

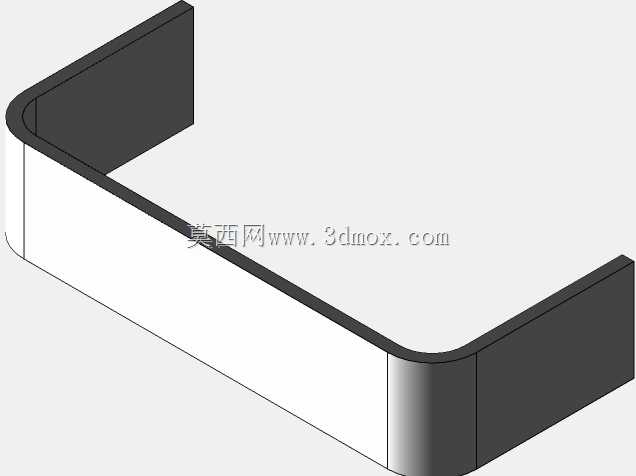

　　从实际使用场景出发，这套固定结构适配市面上主流的20L制式便携燃油桶，也就是常说的Jerry Can的外形轮廓，整体采用环抱式框架作为承载主体，两根横向箍带完全贴合油桶侧面的加强筋位置，避开桶身的注油口、提手等凸起结构，安装时油桶可以顺着框架导向直接滑入到位，不需要额外调整对位，哪怕是戴着手套作业也能快速完成放置。

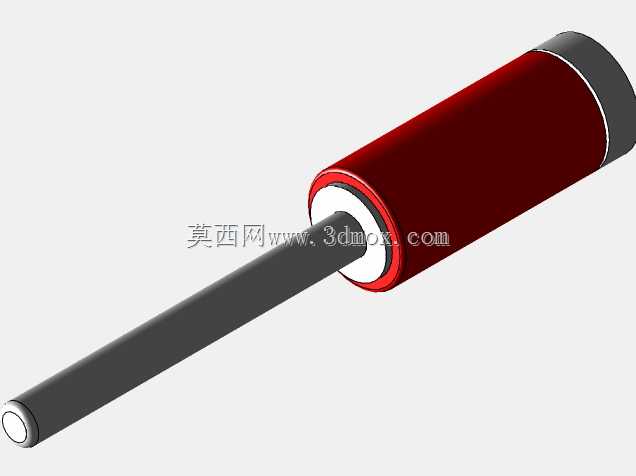

　　锁紧机构的设计完全偏向户外重载工况的可靠性，没有采用容易锈蚀失效的卡扣或者弹性销结构，而是用偏心凸轮式的锁紧手柄搭配复位弹簧，手柄扳动到锁止位置时，凸轮会推动锁舌卡入油桶底部的限位凹槽，同时弹簧持续提供张紧力，哪怕搭载平台持续产生高频振动，锁止结构也不会因为松动自行脱开；解锁时只需要向外扳动手柄，锁舌就会在弹簧作用下自动收回，油桶可以直接向上取出，全程不需要额外工具，单人单手就能完成油桶的取放操作。

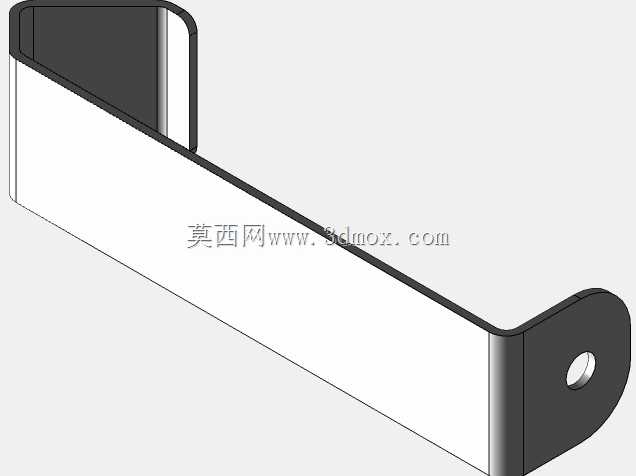

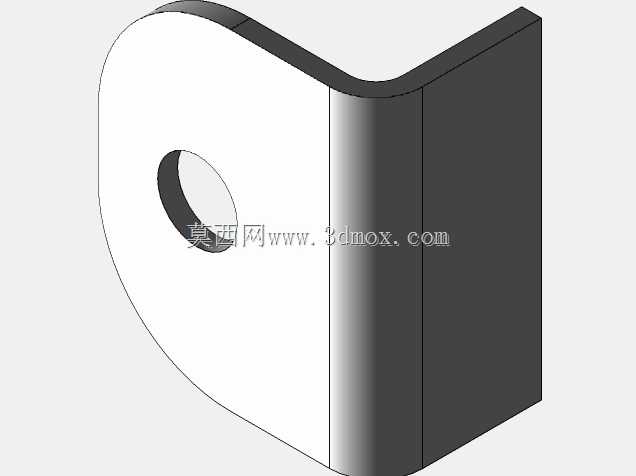

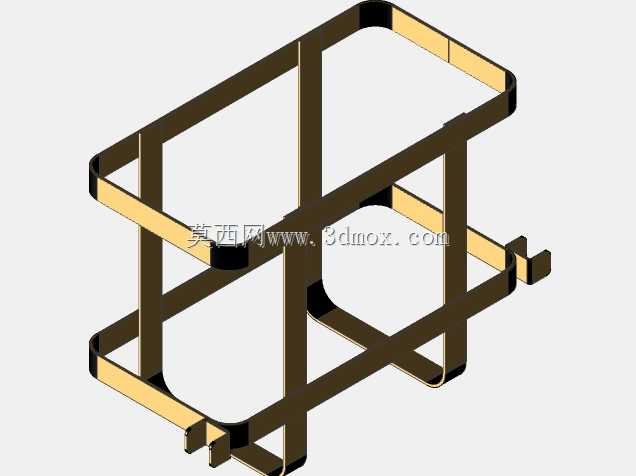

　　考虑到不同搭载平台的安装需求，固定器的框架背部预留了通用的安装孔位，既可以通过螺栓直接固定在越野车的尾门、后斗货架上，也能适配工程抢险车、移动发电机组、野外作业泵站的设备机架安装面，安装边界的孔位间距兼容市面上主流的货架型材孔距，不需要对搭载平台做额外的打孔改装。框架主体采用弯折成型的金属型材制作，接触油桶的位置做了圆弧过渡处理，不会因为硬接触刮破油桶的防腐层，锁紧机构的所有活动部件都预留了润滑间隙，长期在户外多尘、多雨的环境下使用也不会出现卡滞。

　　很多同类固定产品容易出现的问题是箍带位置不合理，要么挡住油桶的注油口导致加油时必须拆下整个油桶，要么压在桶身的薄弱位置长期使用造成桶身变形，这套结构在设计时特意做了轮廓避让，油桶装入固定器之后，注油口完全外露，不需要拆卸油桶就能直接打开盖子加油，提手位置也预留了足够的手部操作空间，搬运油桶时不需要先拆掉固定器的任何部件。横向箍带的间距经过反复调整，正好对应油桶本身的两道环形加强筋位置，油桶装入后所有的束缚力都作用在加强筋上，哪怕长期满载固定，桶身也不会出现局部凹陷变形。

　　锁紧手柄的操作力经过调校，扳动时的阻力控制在成年人单手握力的舒适区间，不会因为弹簧张力过大导致扳动费力，也不会因为张力太小导致锁止不可靠，锁舌的伸出长度做了冗余设计，哪怕油桶因为生产公差存在小幅尺寸偏差，锁舌也能完全卡入限位位置，不会出现锁止不到位的情况。整个固定器没有突出的尖锐棱角，所有外露的边都做了倒钝处理，户外作业时不会剐蹭作业人员的衣物或者皮肤，活动部件的销轴都做了防脱设计，长期振动下也不会出现销轴脱落导致结构散架的问题。

　　从结构设计的角度看，这套固定器没有采用复杂的多零件拼接结构，整体框架是一体弯折成型，活动部件的零件数量控制在最低限度，一方面降低了生产加工的成本，另一方面也减少了可能出现故障的节点，哪怕在野外没有备件的情况下，出现小故障也能通过简单的工具快速修复。固定器的表面处理采用喷塑工艺，耐磕碰、耐腐蚀，适合在野外温差大、湿度高的环境下长期使用，不会因为短期的户外使用就出现锈蚀掉漆的问题。

　　针对不同的安装场景，这套固定器既可以单组使用固定单个油桶，也可以多组并排安装在同一个机架平面上，同时固定多个备用油桶，多组安装时相邻固定器之间可以共用安装支架，不会额外占用过多的安装空间。框架底部预留了排水间隙，雨天或者清洗设备时的积水可以直接从间隙排出，不会在固定器底部积存积水导致桶身长期泡水锈蚀。
