多燃料商用深脂油炸加工设备结构设计

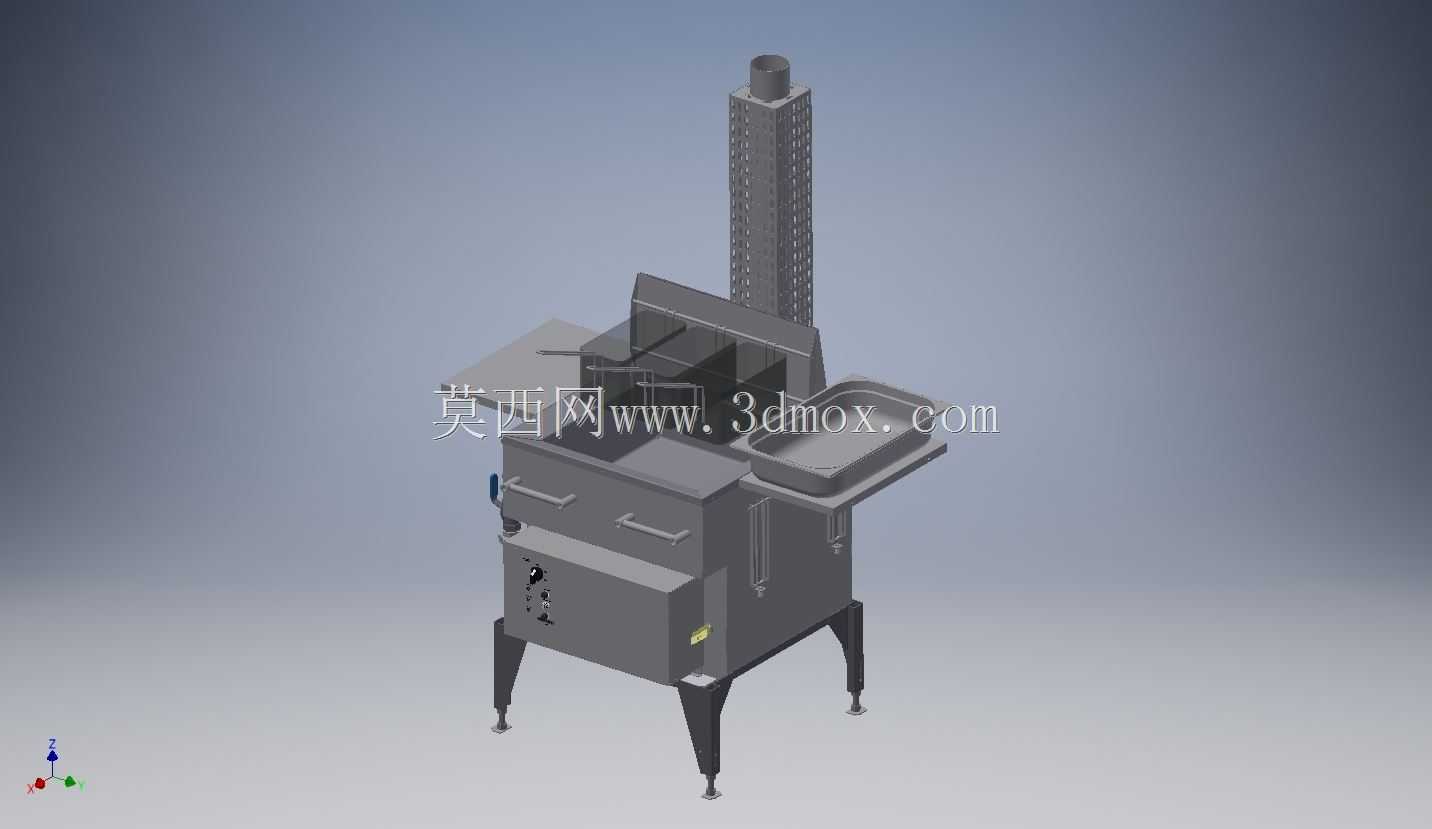

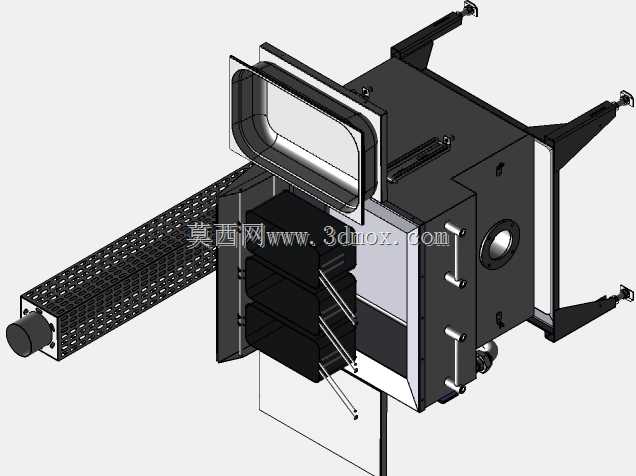

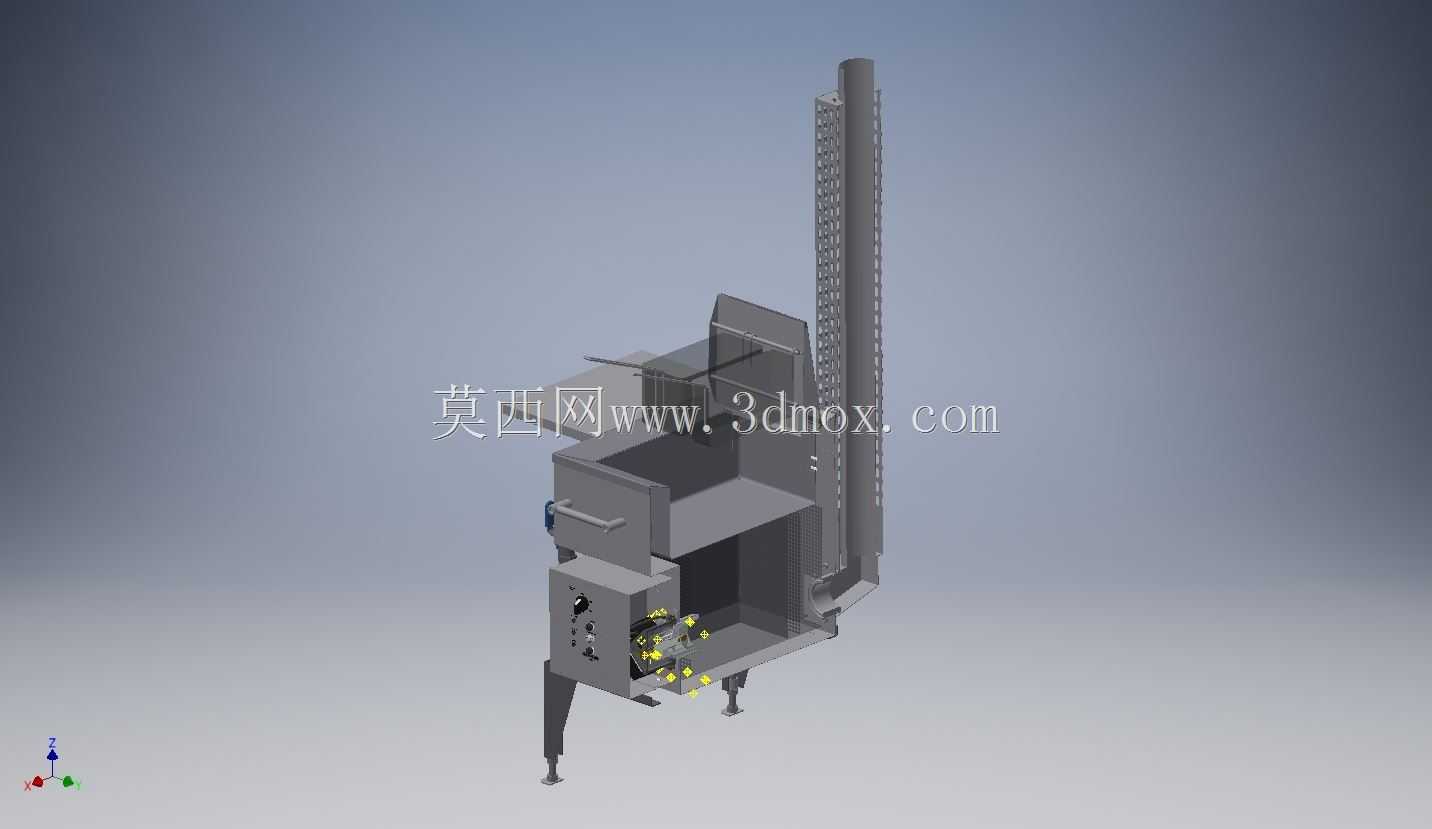

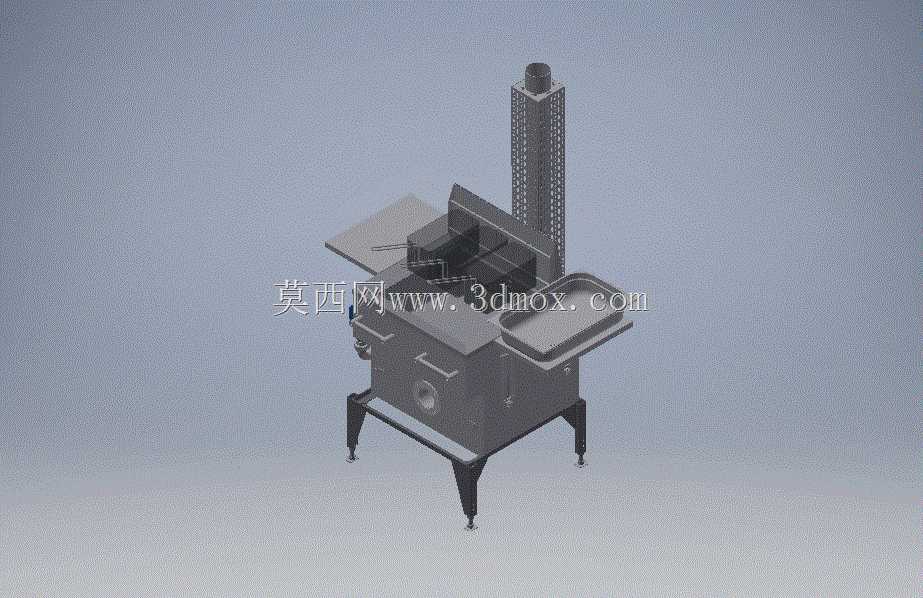

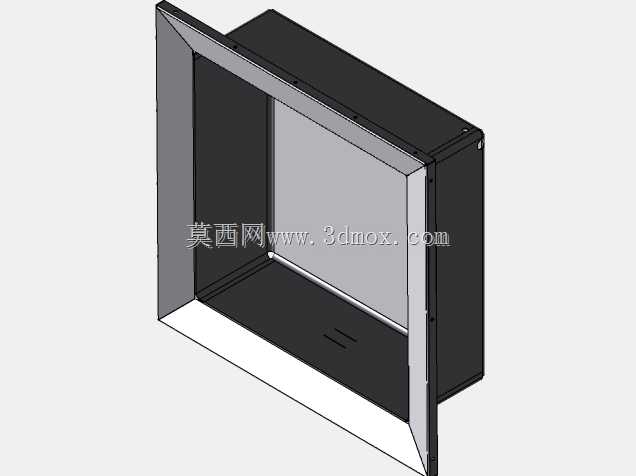

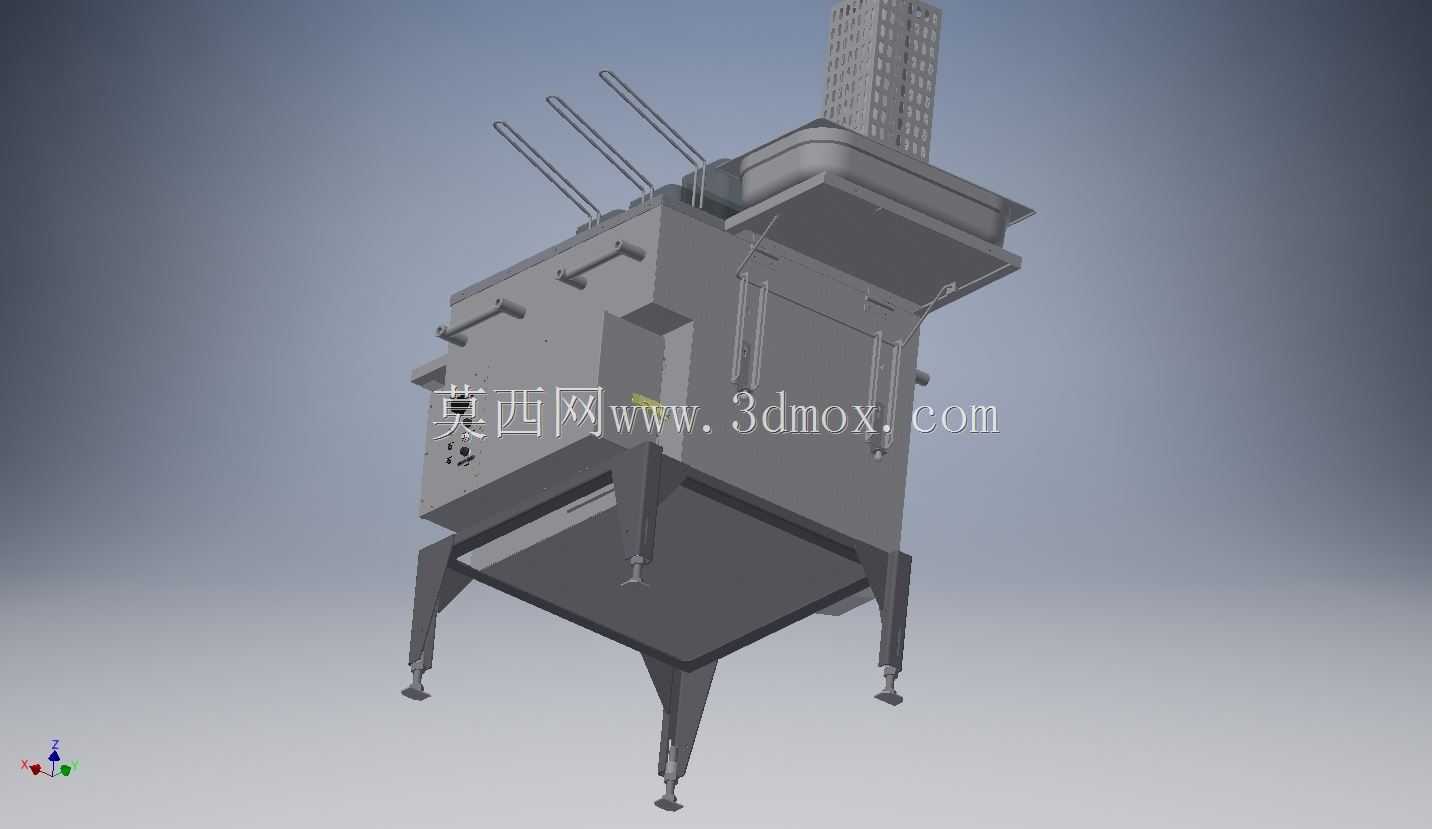

　　这款多燃料深脂油炸设备的三维结构，完全围绕商用餐饮后厨、流动餐食加工点的实际作业场景搭建，区别于普通电炸锅的单一能源适配逻辑，结构设计阶段就把不同燃料供给场景的适配性放在首位，不管是接入管道燃气、灌装液化气，还是搭配适配燃烧模块使用其他可燃燃料，都能通过炉体下部的燃烧腔结构实现均匀热输出，避免单一能源受限导致的设备停摆。从实际使用维度看，设备的核心作业区是上部的敞口炸槽，槽体边缘做了外翻的导油檐结构，日常作业中溅出的油液会顺着檐部的回流槽重新导回槽内，既减少台面积油清理的工作量，也能避免高温油液滴落到下部燃烧区引发安全隐患。

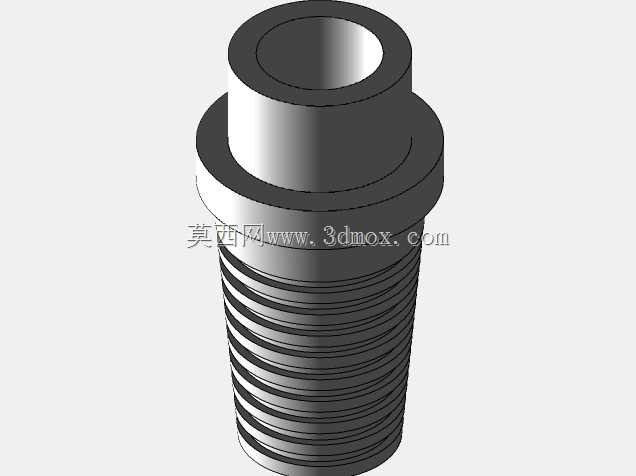

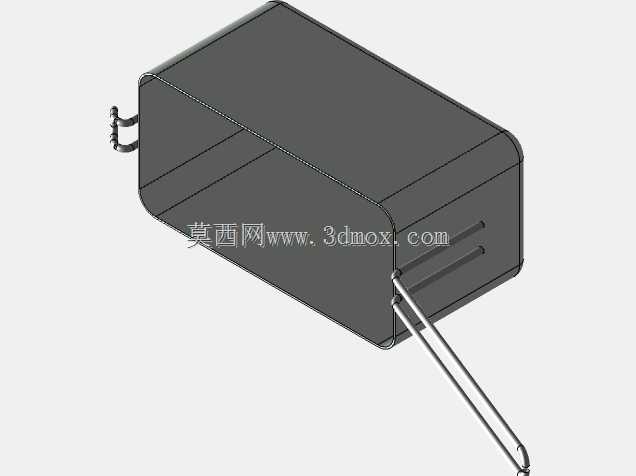

　　炸槽内部预留了炸篮搁置的卡位结构，卡位高度做了三档可调设计，对应不同食材的煎炸浸没深度需求，不需要操作人员全程手持炸篮控高，长时间作业时能大幅降低劳动强度。设备的支撑结构采用四条带可调脚杯的支腿设计，支腿与主体框架的连接位置做了三角加强筋焊接结构，即使满载食用油加上食材的总重量超过两百公斤，框架也不会出现形变晃动感；脚杯的调节行程达到60毫米，哪怕后厨地面存在不平整的情况，也能通过调节脚杯高度让设备保持水平状态，避免槽内油液因为设备倾斜出现一侧液位过高溢出的问题。

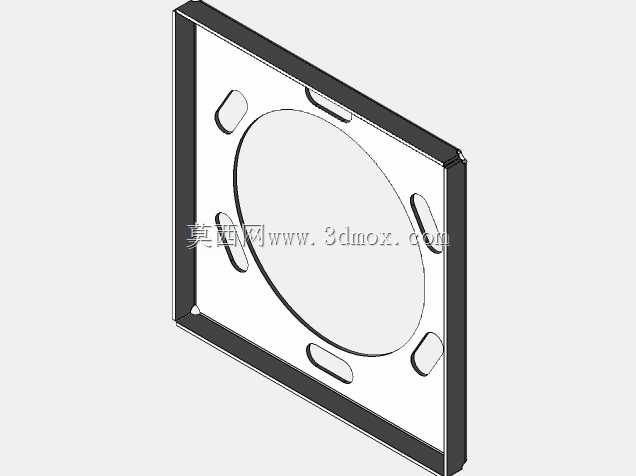

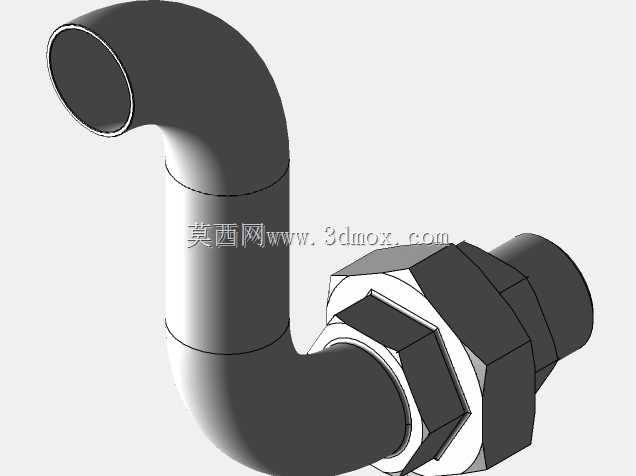

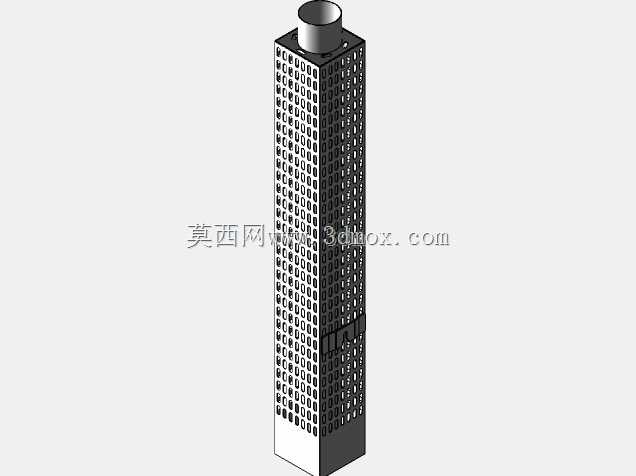

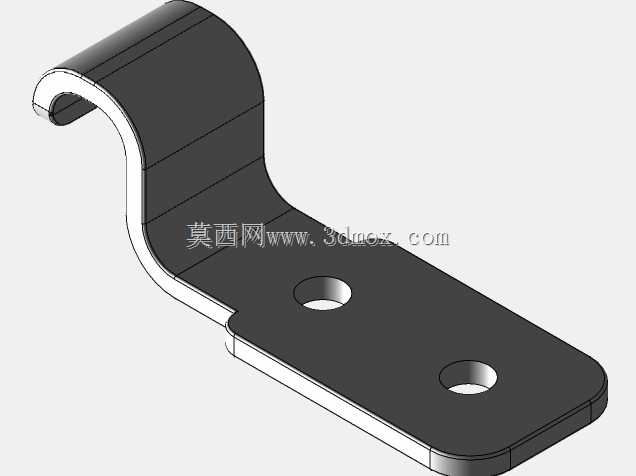

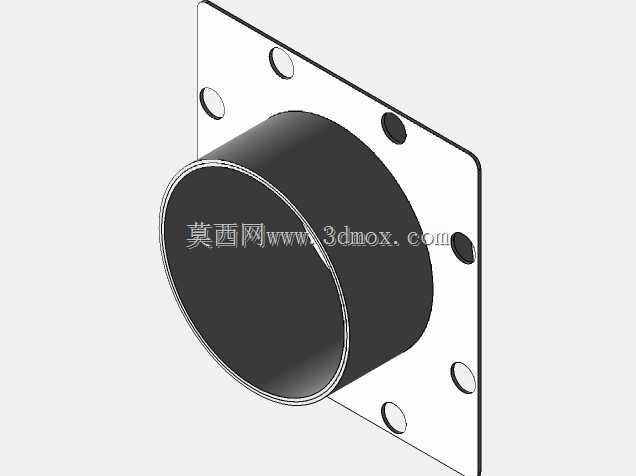

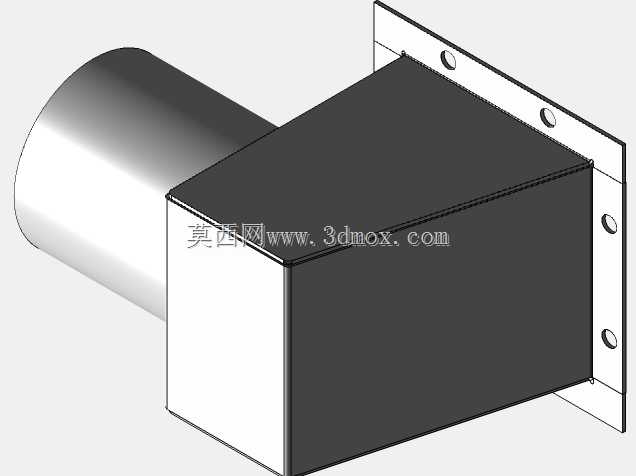

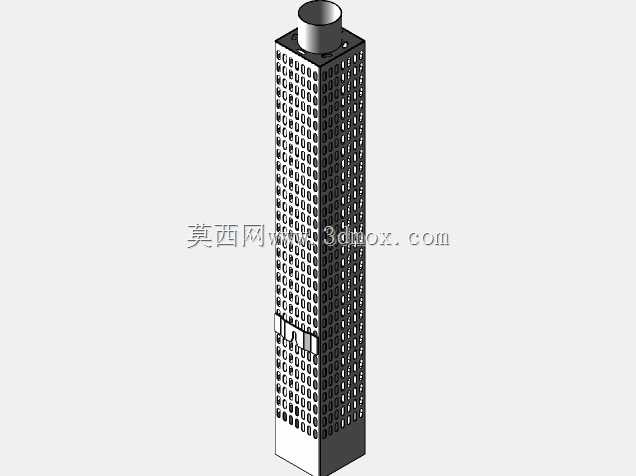

　　在热结构设计上，燃烧腔布置在炸槽正下方，腔体内壁做了弧形导焰结构，火焰不会直接集中冲击炸槽底部的某一个点位，而是顺着弧形面均匀铺散到整个槽底，让槽内不同位置的油温差控制在正负五摄氏度以内，避免出现局部油温过高炸糊食材、局部油温不够炸不透的问题；燃烧腔侧面预留了观火口与风门调节结构，操作人员不需要探身到设备下部，就能直接观察火焰燃烧状态，通过外置的风门拨片调节进风量，让燃料保持充分燃烧状态，减少积碳与烟气产生。设备后侧的排烟通道做了立式加高设计，通道内部设置了两道挡油板，油烟裹挟的油雾碰到挡油板会凝结回流到集油槽内，不会直接顺着排烟口排出堵塞烟道，同时加高的排烟口可以直接对接后厨的排烟管道，不需要额外加装转接结构。炸槽下方设置了独立的排油阀，阀门口径做了加大设计，更换旧油时不需要人工抬动炸槽倒油，只需要在阀门口放置接油容器，打开阀门就能让槽内的旧油完全排空，排油阀的位置距离地面预留了足够的接油空间，常规的20升接油桶可以直接放置在阀门下方，不需要额外垫高。设备侧面预留了工具挂置的卡位，可以配套放置捞渣网、油渣滤勺等常用工具，作业时随手就能取用，不需要额外在设备旁放置工具架占用操作空间。

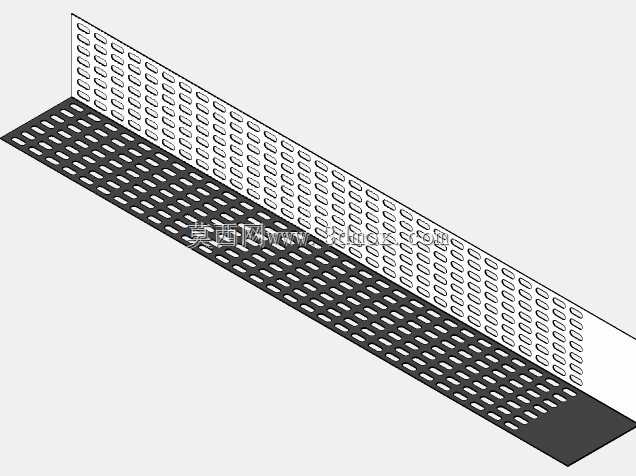

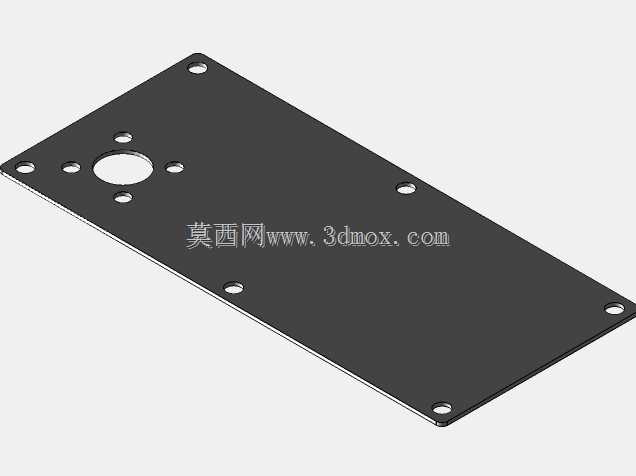

　　从安装边界来看，设备主体的横向宽度控制在800毫米以内，纵向深度控制在700毫米，加上后侧排烟通道的总高度不超过1600毫米，不管是商用后厨的标准操作台位，还是流动餐车的预留安装位，都能直接嵌入放置，不需要对现有操作空间做大规模改造；设备底部的支腿安装孔位做了通用化设计，如果需要将设备固定在台面上，只需要通过四个螺栓穿过脚杯的固定孔就能完成锁紧，不需要额外焊接固定支架。在日常维护的结构设计上，所有与油液接触的部件都做了快拆结构设计，炸槽内部的滤渣板、排烟道内的挡油板都不需要工具就能直接取出清理，避免长期使用后油渣堆积滋生细菌，也能减少维护时的拆装工作量。设备的控制部件全部布置在正面靠上的位置，操作人员站在设备正前方就能完成火力调节、油温观测的全部操作，不需要侧身或者探手到设备后侧，操作动线完全贴合日常煎炸作业的操作习惯，减少作业过程中的多余动作。
