露营车配套单座折叠椅结构设计

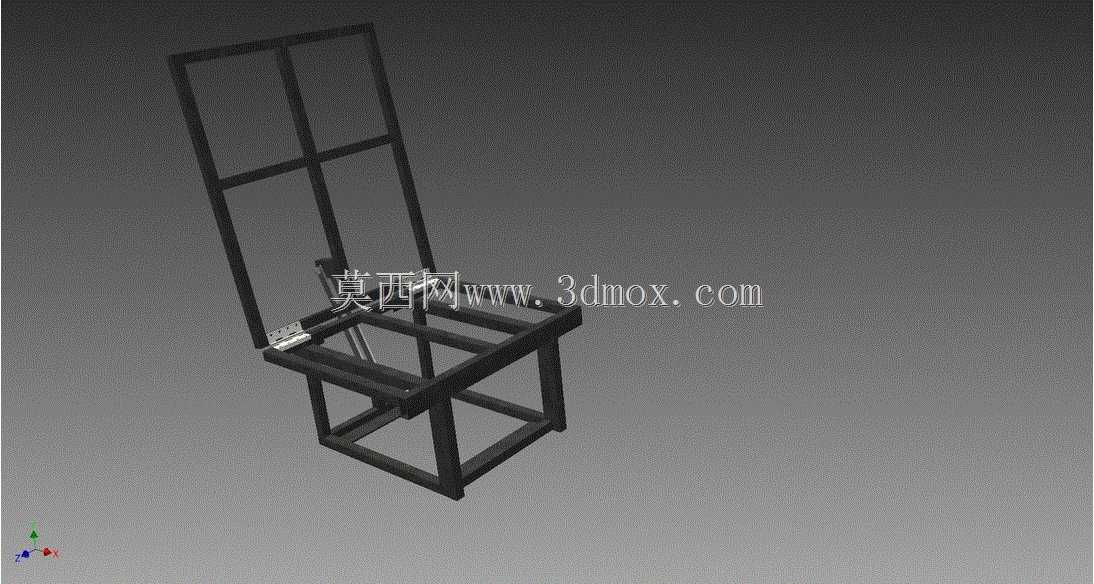

　　这款单座折叠结构的设计初衷，是适配户外露营场景下露营车的配套乘用需求，解决露营出行中固定座椅占用储物空间、无法灵活收纳的痛点。从结构组成来看，整体采用方管焊接搭建主体框架，分为靠背框架、座面框架、底部支撑框架三个核心部分，各框架之间通过铰接销轴实现转动连接，配合气撑杆作为折叠助力与限位部件，实现座椅在展开使用状态与折叠收纳状态之间的顺畅切换。

　　在实际使用场景中，展开状态下靠背框架与座面框架形成符合人体工学的夹角，底部支撑框架形成稳定的四点支撑结构，可直接放置在露营车的车厢平台上使用，也可单独放置在平整地面作为户外座椅使用，能够承载单人正常乘坐的载荷，框架的方管选型经过受力校核，在常规成人乘坐的静载荷下不会出现明显形变，铰接部位的销轴采用带防脱结构的设计，避免多次折叠转动后出现销轴脱出的故障。折叠状态下，靠背框架可向前翻转至与座面框架贴合，座面框架连带靠背可向下翻转至与底部支撑框架贴合，整体折叠后形成扁平的规整结构，厚度仅为展开状态下的五分之一左右，可直接塞入露营车的储物舱缝隙、车厢侧边储物格中，不会占用过多的储物空间，适配多数中小型露营车的储物边界尺寸。

　　设计过程中优先考虑了户外使用的可靠性，所有框架的连接节点除铰接转动部位外，均采用满焊焊接处理，焊接部位预留了后续表面处理的余量，可根据使用需求做喷塑、镀锌等防锈处理，适配户外潮湿、多扬尘的使用环境。气撑杆的选型匹配了框架翻转的力矩，展开过程中可提供辅助支撑力，避免靠背快速下落夹手，折叠过程中可提供阻尼感，让折叠动作更平缓，同时在展开到位后提供一定的锁止力矩，配合框架上的机械限位块，避免乘坐过程中靠背出现意外后翻的情况。

　　从安装边界来看，底部支撑框架的外形尺寸适配主流露营车的车厢内部平台宽度，放置时无需额外打孔固定，依靠框架底部的摩擦力即可保持稳定，若需要长期固定在露营车上，也可在底部支撑框架的预留孔位通过螺栓与车厢平台连接，安装孔位的间距按照通用露营车的平台安装孔距设计，具备较好的通用性。铰接部位的转动间隙经过严格控制，既保证转动顺畅无卡滞，又避免间隙过大导致座椅展开后出现晃动感，座面与靠背的框架预留了安装布艺坐垫、靠背垫的挂接点位，用户可根据使用需求加装软垫提升乘坐舒适度，挂接点采用开口式设计，软垫的安装与拆卸都无需工具，方便户外使用时的清洁与更换。

　　结构设计上还考虑了加工工艺的可行性，所有方管的裁切长度均为常规规格，无需特殊定制管材，焊接节点的位置设计避开了复杂的空间角度，普通的焊接工装即可完成组焊，降低生产加工的难度与成本，铰接部位的销轴、气撑杆均采用标准件，后续维护更换时可直接采购同规格标准件替换，无需定制非标配件。整体结构没有多余的冗余部件，在保证结构强度与使用功能的前提下，尽可能简化了零件数量，降低整体重量，方便用户单人完成展开、折叠、搬运的操作，折叠后的结构边缘均做了圆角处理，避免搬运过程中划伤手部或者刮蹭露营车的内饰表面。
