钢轨润滑防护涂覆装置结构设计

　　在铁路线路、厂区起重轨道、矿山运输轨道的日常运维场景中，轨面与轮缘的摩擦损耗是影响轨道及走行轮使用寿命的核心因素，平底钢轨润滑装置正是针对这类轨面润滑需求设计的专用涂覆部件，区别于人工涂抹润滑脂的低效作业方式，该装置可实现润滑介质的定点、定量输送，直接将润滑脂精准涂覆在钢轨顶面与轮缘接触的工作区域，从根源上降低轮轨接触界面的干摩擦损耗，减少轨面剥离、轮缘磨耗过快的问题，尤其适合长距离运输线路、高频作业的起重轨道这类人工巡检润滑成本较高的场景。从结构设计逻辑来看，整套装置优先考虑了户外作业的防护需求，外部配置的一体式防护罩可将内部的管路、涂敷端头完全包覆，避免露天环境下的雨水、扬尘侵入管路造成堵塞，也能防止轨道旁飞溅的碎石、杂物磕碰损坏涂敷组件，防护罩的安装边界完全贴合平底钢轨的上部轮廓，不会超出轨侧的设备限界，避免与走行轮、轨道扣件产生运动干涉。润滑介质的输送路径经过了针对性优化，输入端采用大规格橡胶接头作为介质输入接口，这类接头的密封冗余量更大，可适配不同管径的供脂管路，同时橡胶材质的接头可吸收供脂过程中的管路脉动，避免长期振动下接口出现松脱漏脂的问题；介质输入后通过蓝色柔性软管输送至钢轨侧的涂敷器，柔性软管的选型充分考虑了轨道旁的安装错位量，可在一定范围内调整涂敷器的安装位置，适配不同轨型、不同安装空间的布置需求，同时软管的耐油脂、耐老化特性可满足户外长期使用的要求，不会因润滑脂侵蚀出现管路开裂、硬化的问题。

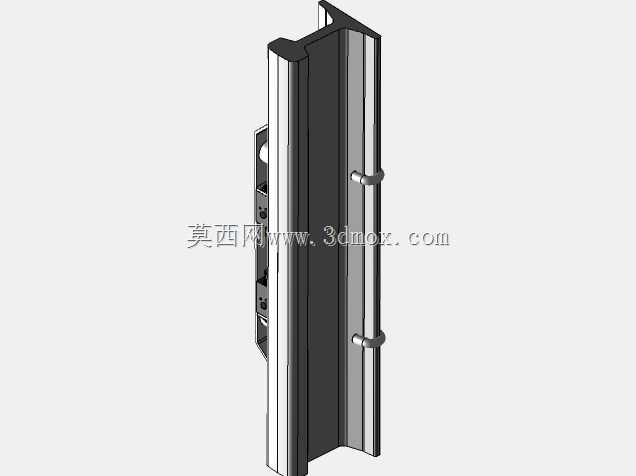

　　涂敷器的安装位置紧贴钢轨顶面的工作区域，可保证输送过来的润滑脂直接均匀涂布在轮轨接触的轨面上，不会出现润滑脂滴落浪费、污染轨枕及道砟的问题，整套装置的安装固定结构采用贴合平底钢轨轨腰的夹持式设计，无需在钢轨上钻孔焊接，不会破坏钢轨本身的结构强度，安装时可通过夹持组件调整装置的前后、高低位置，适配不同磨耗程度的钢轨工况，安装完成后整体外轮廓不超出轨道两侧的安全限界，不会影响列车、起重小车的正常走行。在实际选型适配过程中，需要重点核对装置的安装尺寸与现场轨型的匹配性，针对43kg/m、50kg/m、60kg/m等不同规格的平底钢轨，涂敷器的伸出长度、夹持组件的开合范围都需要对应调整，保证涂敷端头与轨面的间隙处于合理区间，

　　间隙过大会导致润滑脂无法有效涂覆到轨面，间隙过小则会在钢轨出现波浪磨耗、局部变形时出现剐蹭，损坏涂敷端头。同时供脂端的压力匹配也需要结合管路长度做调整，大橡胶接头的通径可满足大流量供脂的需求，配合柔性软管的阻尼特性，可保证涂敷器出口的润滑脂出料均匀，不会出现局部供脂过多或不足的问题。从三维建模的角度来看，整套装置的结构拆分清晰，防护罩、橡胶接头、柔性软管、涂敷器、夹持组件的装配关系明确，各部件的配合公差都按照户外机械装备的通用要求设定，防护罩的折弯圆角、安装孔位都做了工艺性优化，适合采用钣金折弯工艺加工，橡胶接头的密封槽、夹持组件的锁紧螺纹都符合通用机械零件的设计规范，建模过程中可直接调用对应的标准件库完成螺栓、管接头的装配，

　　无需额外自定义非标连接件。在实际应用中，这类润滑装置通常会配合轨道旁的自动供脂系统使用，按照预设的周期定量供给润滑脂，替代传统的人工定期涂油作业，不仅能大幅降低运维人员的劳动强度，还能精准控制润滑脂的用量，避免过度润滑造成的轨道打滑、介质浪费问题，尤其在港口、矿山这类重载轨道场景中，轮轨接触应力大，磨耗速度快，稳定的轨面润滑可将轨道及走行轮的使用寿命提升30%以上，同时降低走行过程中的摩擦噪音，改善作业区域的环境。整套装置的结构没有复杂的传动组件，核心功能都通过管路输送与涂敷端头的结构实现，故障率低，日常维护仅需定期检查管路是否堵塞、防护罩是否出现变形移位即可，运维成本远低于其他复杂结构的轨面润滑设备。
