05英寸科尔特瓣膜密封连接组件结构

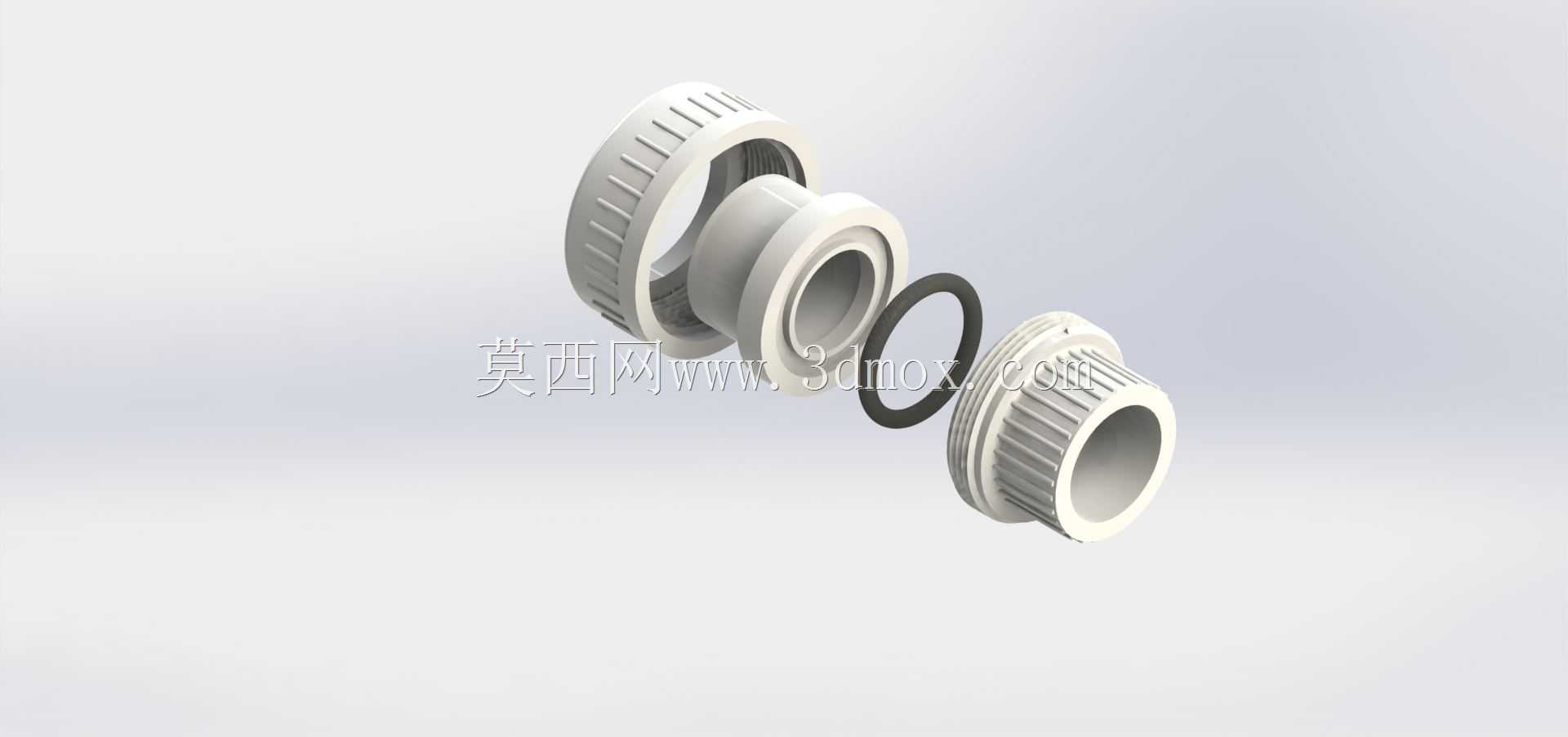

　　这套05英寸规格的瓣膜式连接密封组件，在中小通径流体管路系统中有着非常广泛的适配场景，常见于轻工流体输送、小型气动控制回路、实验室流体管路以及低压给排水支路的节点密封环节，核心作用是在两段带外齿锁紧结构的硬管接头之间，通过瓣膜的弹性形变补偿管路装配时的同轴度偏差，同时阻断介质从接头配合缝隙的渗漏路径。从结构拆解视角来看，整套组件分为三个核心构成部分：两端对称布置的外齿锁紧接头、中间的弹性瓣膜密封环，其中两端接头的外齿结构是为了适配手动快速旋拧操作，不需要额外的管钳工具就能完成锁紧作业，齿形的导程和齿深经过匹配设计，旋拧过程中不会出现滑牙问题，同时齿面做了圆角过渡，避免手动操作时划伤操作人员手部。

　　中间的瓣膜密封环采用截面为类矩形的环形结构，瓣膜的厚度根据05英寸通径的压力等级做了匹配，既保证装配受压后能产生足够的弹性变形填充接头端面的微观不平度，又不会因为过厚导致装配锁紧阻力过大，或是过薄导致长期受压后出现永久塑性变形丧失密封能力。设计过程中首先确定的是通径边界，05英寸的通径对应内部流道直径完全匹配同规格管路的通流面积，不会因为接头结构出现通径缩颈问题，避免管路系统在该节点产生不必要的流阻损失，这一点在对流量稳定性要求较高的气动控制回路中尤为重要，如果出现通径突变，很容易导致回路压力波动，影响末端执行元件的动作精度。两端接头的安装配合面做了同轴度公差约束，装配后两段接头的同轴度偏差可以控制在0.1mm以内，

　　配合中间瓣膜的自适应补偿能力，即使管路安装时存在轻微的角度偏差，也不会在接头处产生额外的装配内应力，长期运行过程中不会因为应力集中导致接头开裂或是密封失效。接头的外轮廓滚齿结构除了满足手动锁紧的操作需求，还可以适配常用的喉箍类紧固件做二次防松，在存在小幅振动的设备管路场景中，加装喉箍后可以避免长期振动导致的接头旋松退牙问题。从安装边界来看，整套组件装配完成后的总长度、最大外径都做了紧凑化设计，在密集排布的管路集群中不会占用过多安装空间，相邻管路的接头之间不会出现干涉问题，接头端部的连接结构可以直接适配同规格的硬管、软管插接需求，不需要额外加工过渡转接头。瓣膜密封环的材质选型适配常规的水、压缩空气、低压惰性气体等常见介质，

　　密封面的接触压力在锁紧到位后刚好达到密封所需的比压值，不会因为压力过大导致瓣膜被挤入接头配合间隙造成剪切损坏，也不会因为压力不足导致密封面存在渗漏间隙。在实际设备维护场景中，这套组件的拆解也非常便捷，手动旋开两端接头后就可以直接更换中间的瓣膜密封环，不需要对整条管路做大规模拆卸，能大幅降低管路系统的日常维护工时，尤其是在排布密集的设备内部管路中，这种快拆式的密封结构优势非常明显。设计阶段还做了反复的装配干涉校验，确保三个零件在装配全程不会出现卡滞问题，瓣膜环的定位槽和两端接头的定位凸台完全匹配，装配时瓣膜不会出现偏移错位，避免因为装配错位导致的密封偏载问题。两端接头的内部流道做了光滑过渡处理，没有尖锐的转角结构，介质流经时不会产生局部涡流，对于输送含有微小固体颗粒的流体场景，也能减少颗粒在接头处的沉积概率，降低管路堵塞的风险。
