流体输送用并联管路分流连接结构

　　在规模化流体输送系统搭建过程中，多支路并行的管路布局一直是现场安装与后期运维的核心难点，尤其是在暖通空调分集水、农业灌溉干支管衔接、工业循环水支路分配这类场景里，单管逐次开孔接支管的做法不仅施工效率低，还容易出现开孔精度不足、焊缝渗漏、支管间距不统一导致的管路干涉问题，这类平行并联的管路连接节点，就是为解决这类工程痛点设计的集成式结构。从实际使用场景来看，这类结构常应用在大面积农田的薯类作物灌溉支管分配、车间工艺冷却水的多工位供回水支路、建筑暖通系统的地暖分集水环节，替代传统的现场焊接三通组合件，减少现场施工的动火作业量，同时保证各支路的流量分配均匀性。

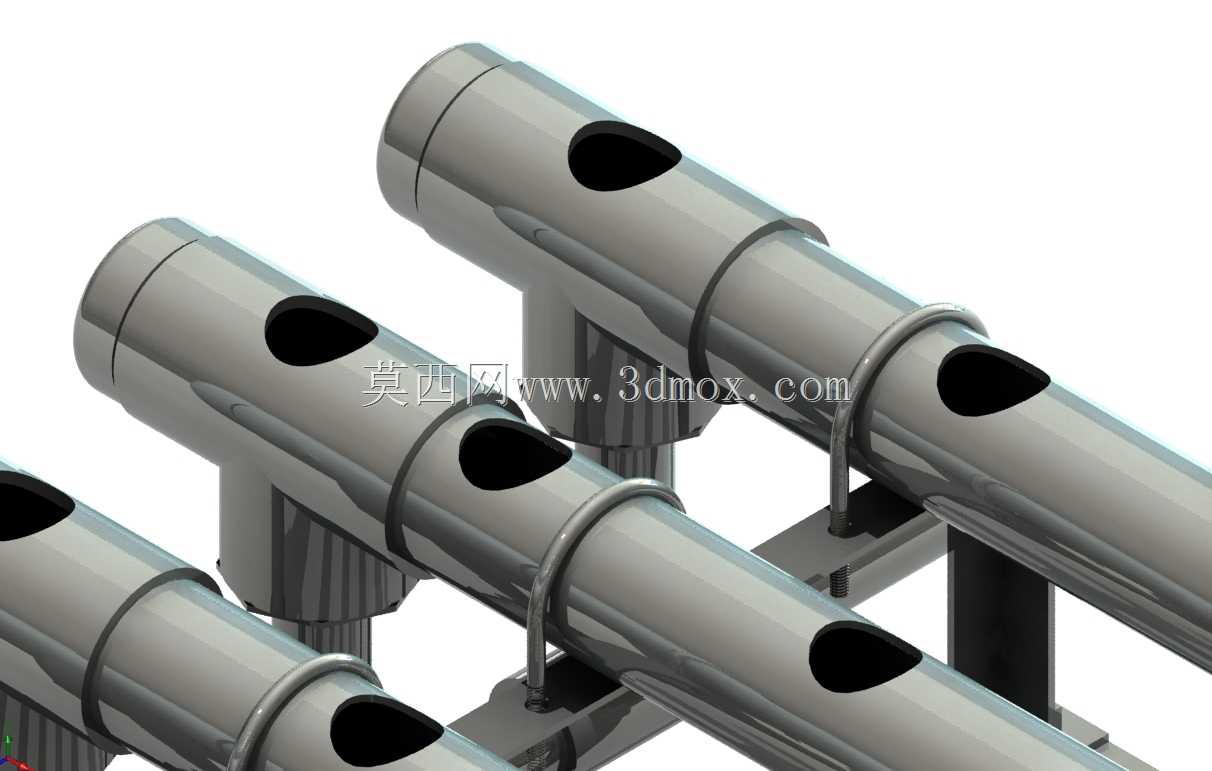

　　设计这类结构时，首先要考虑的是主管道与支路接口的同轴度偏差控制，每一个支管开孔的位置都要对应下方的支撑固定位，避免支路管道接入后产生偏载力矩，长期运行下出现焊缝开裂或者接口渗漏的问题。主管道采用等径平行排布的方式，相邻两根主管道的中心距经过严格核算，既要保证支管接口有足够的安装操作空间，方便后期加装阀门或者快接接头，又要尽可能压缩整体安装占用的横向空间，适配管井、设备夹层这类狭窄安装场景。每段主管道上的开孔采用等间距排布，孔口做了翻边强化处理，相比直接在管壁开孔焊接支管的做法，翻边结构能大幅提升接口处的结构强度，降低流体长期冲刷导致的孔口疲劳损伤风险。

　　结构的支撑部分采用了型材焊接的一体式支架，支架与主管道之间采用卡箍式固定结构，不需要在主管道上额外焊接固定耳板，避免焊接应力对主管道管壁的损伤，同时卡箍内侧预留了橡胶垫的安装槽，安装时加装橡胶垫可以抵消管路运行时产生的振动，降低振动传递到支架产生的噪音，也能避免不同金属接触产生的电化学腐蚀问题。相邻主管道之间还设置了横向的连接拉杆，拉杆两端采用弧形抱箍与管壁贴合，进一步提升整体结构的刚性，避免单根主管道在充压状态下产生径向位移，导致接口错位。

　　从安装边界来看，这类集成式连接结构的整体宽度控制在常规管路支吊架的承载范围内，底部支架的安装孔位采用长圆孔设计，允许现场安装时有一定的位置调整余量，抵消土建施工时的预埋件位置偏差。主管道的两端预留了标准法兰连接位，可直接与上下游的主管道对接，不需要现场再做坡口处理，大幅缩短现场安装的工期。每个支管接口的轴线都与主管道轴线垂直，保证支路流体进出时的流态稳定，减少局部阻力损失，相比斜接或者错位接出的支管，这种垂直开孔的结构能让各支路的流量偏差控制在5%以内，满足各支路流量均匀分配的使用需求。

　　在结构细节处理上，主管道的内壁在开孔位置做了圆弧过渡处理，避免流体流经孔口时产生涡流，降低流体噪声，同时减少杂质在孔口位置的沉积，避免长期运行后出现支管堵塞的问题。所有的焊接位置都做了打磨钝化处理，表面粗糙度满足流体输送的卫生要求，在农业灌溉场景下使用时，不会因为管壁毛刺残留导致水肥中的固体颗粒挂壁，在工业循环水场景下也能减少垢下腐蚀的发生概率。结构的整体材质选型可根据输送介质的特性调整，输送常温水介质时可采用普通碳钢做防腐处理，输送腐蚀性介质时可更换为不锈钢或者工程塑料材质，适配不同的工况需求。

　　实际选型应用时，需要根据系统的总流量确定主管道的通径，再根据支路的数量确定单根主管道上的开孔数量，同时核算支架的承载能力，保证充水状态下结构的挠度在允许范围内，避免长期运行后管道变形。这类集成式的管路节点相比现场散拼的管路结构，整体安装效率能提升60%以上，后期运维时拆卸某一支路也不需要破坏主管道的整体结构，只需要拆卸对应支管的连接螺栓即可，大幅降低后期的维护成本。在马铃薯种植的大田灌溉系统里，这类结构可以直接连接主供水管道，将水分均匀分配到每一行作物的滴灌带，保证各垄作物的供水量一致，避免出现局部干旱或者积水的问题；在工厂的循环冷却水系统里，这类结构可以将冷却水均匀分配到每台生产设备的冷却回路，保证各设备的冷却效果一致，避免因为流量不足导致的设备过热停机。
