带弹簧缓冲的线性导轨调节安装组件

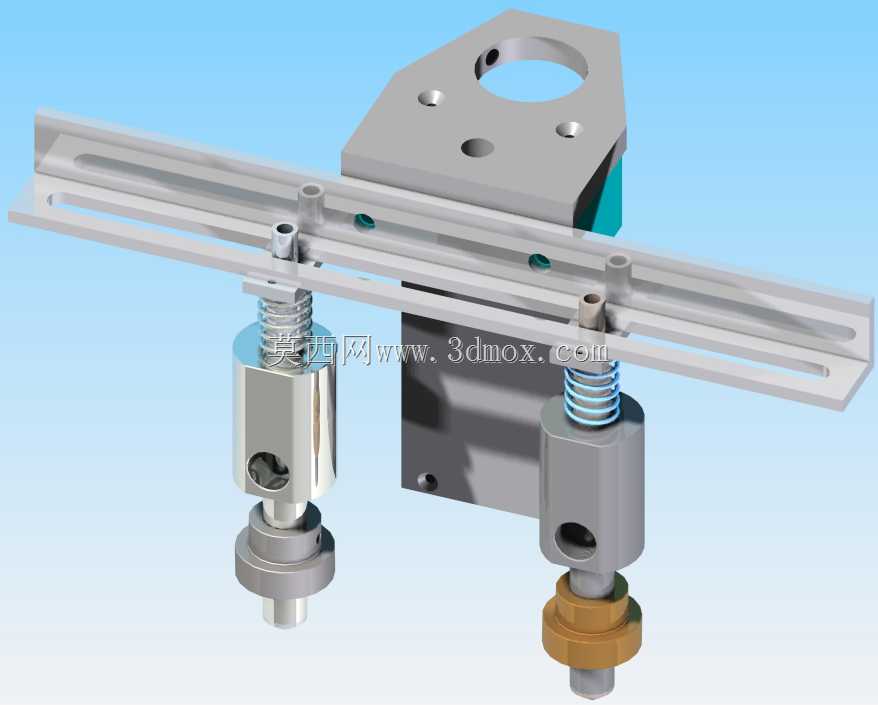

　　这套线性导轨调节安装组件，常应用在轻载自动化检测工位、小型物料移栽机构、3D打印Z轴升降模组这类对进给平顺性有要求的场景里，核心作用是为滑动导轨提供预紧力可调的安装支撑，同时抵消传动过程中产生的轴向窜动与装配间隙，避免滑动过程中出现卡滞、偏磨的问题。从结构设计来看，组件主体采用分体式装配思路，上方的安装基座预留了大直径主定位孔与多个小规格螺纹安装孔，既可以直接穿装驱动丝杆的固定端轴承座，也能通过螺栓锁附在设备的立式安装板上，基座与导轨的贴合面做了铣平处理，平面度控制在0.02mm以内，保证导轨安装后不会出现侧向倾斜。两根平行布置的线性导轨采用标准微型导轨截面，导轨上预设的沉孔可以直接通过内六角螺丝与下方的滑动连接块锁固，

　　滑动连接块两侧分别布置了独立的调节支撑柱，左侧支撑柱采用硬质合金锁紧套结构，侧面的紧定螺丝可以直接锁死导杆位置，作为固定基准端使用；右侧支撑柱内置了等节距圆柱压缩弹簧，弹簧套在导杆外侧，上端抵接滑动连接块下端面，下端抵接调节螺母端面，通过旋转底部的铜质调节螺母，就能改变弹簧的压缩量，进而调整整个导轨组件的预紧力，这种一刚一弹的两端支撑设计，既保证了导轨安装的基准刚性，又能吸收设备运行过程中产生的微小振动，避免硬连接导致的导轨变形。在安装边界上，这套组件的导轨有效行程可以根据实际需求裁切，默认状态下导轨总长度适配100-200mm行程的轻载传动场景，安装基座的总宽度控制在80mm以内，整体安装后突出安装板的垂直高度不超过120mm，

　　不会占用过多的设备内部安装空间，底部调节螺母的操作空间预留了15mm的扳手活动余量，不需要拆解整个组件就能完成预紧力的微调。设计过程中特意将两个支撑柱的中心距与导轨上的安装孔位做了对齐处理，装配时不需要额外做打孔定位，直接通过导轨自带的孔位就能完成支撑柱与滑动块的同轴定位，降低了现场装配的对位难度；弹簧的选型经过了刚度校核，在最大压缩量下不会出现并圈失效的问题，同时弹簧表面做了防锈钝化处理，适配车间内多尘、少量油污的使用环境，铜质调节螺母的螺纹采用细牙设计，调节精度可以达到0.1mm每转，能够满足高精度进给场景下的间隙调整需求。实际使用过程中，这套组件可以单独作为小型滑台的支撑调节结构使用，也可以多组并排布置，

　　搭建大跨度的龙门式移栽导轨支撑结构，相比一体式的导轨安装座，这种分体带缓冲的结构能够补偿安装板本身的平面度误差，即使安装板存在0.1mm以内的平面度偏差，也能通过弹簧的自适应伸缩保证导轨全程滑动顺畅，不会出现局部卡滞的问题；左侧的固定支撑柱可以作为整个组件的定位基准，装配时先将左侧支撑柱锁死，再调整右侧弹簧的预紧力，就能快速完成整个导轨的平行度校准，比传统的多螺栓顶丝调节结构节省至少60%的装配调试时间。组件的所有金属零部件都采用了去毛刺处理，导轨的滑动接触面做了硬氧处理，表面硬度达到HV400以上，长期往复滑动也不会出现明显的磨损痕迹，支撑柱的导杆表面做了抛光处理，表面粗糙度Ra0.8以下，弹簧伸缩过程中不会与导杆产生额外的摩擦阻力，保证预紧力调节的平顺性。
