离心式流体扩压叶轮结构三维设计

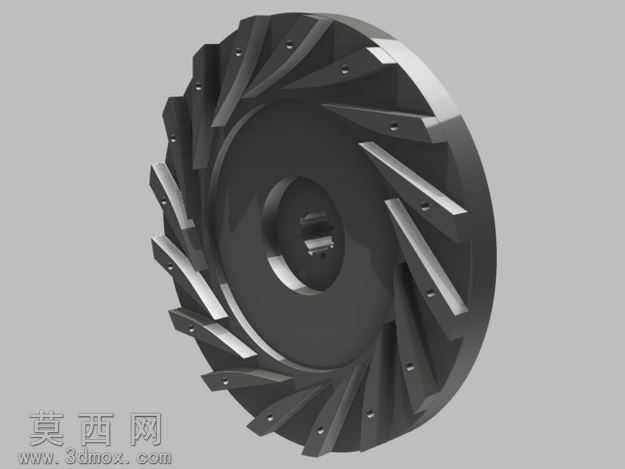

本作品为离心式流体设备配套的扩压器叶轮三维模型，建模过程严格遵循流体机械部件的设计规范，首先通过草图绘制确定轮盘的基准轮廓，以中心轴孔为定位基准，精准绘制键槽的配合尺寸，保证后续与传动轴装配时的同轴度与传动扭矩的可靠性。在叶片结构建模阶段，采用参数化曲线构建叶片的空间翼型轮廓，每一片导流叶片均按照流体扩压的流道走向设计曲面弧度，从轮盘中心向外缘延伸的过程中，叶片的安装角、厚度均做渐变处理，既保证流道内流体动能向压力能转换的效率，也兼顾结构本身的力学强度。轮盘外缘的叶片安装位做了加厚过渡处理，每片叶片上预留的定位小孔均按照圆周阵列规则均匀排布，孔位与叶片的相对位置经过反复校准，避免后续装配或加工时出现位置偏差。材质渲染阶段，为模型赋予了哑光金属材质，模拟实际加工后的铸钢或铝合金部件质感，通过光影调整突出叶片曲面的弧度变化、轮盘的阶梯结构以及中心键槽的细节特征，让整体结构的层次感清晰呈现。设计过程中重点考量了扩压器的流道均匀性，所有叶片的圆周排布间距误差控制在建模精度允许的最小范围内，相邻叶片之间形成的扩压流道截面从内到外平滑扩张，避免流道突变造成的流体能量损失。轮盘背面的结构做了轻量化的凹腔设计，在不影响整体结构刚度的前提下减少部件自重，中心轴孔的台阶结构用于装配时的轴向定位，键槽的边角做了微小的倒角处理，既符合实际加工的工艺要求，也能减少装配时的应力集中问题。整体模型的所有特征均采用可编辑的参数化建模方式生成，各部分结构的尺寸关联清晰，可根据不同的流量、压力参数需求快速调整叶片数量、弧度以及轮盘直径，适配不同规格的离心式流体设备使用。
