焊接配套可调节式安装夹紧固定装置

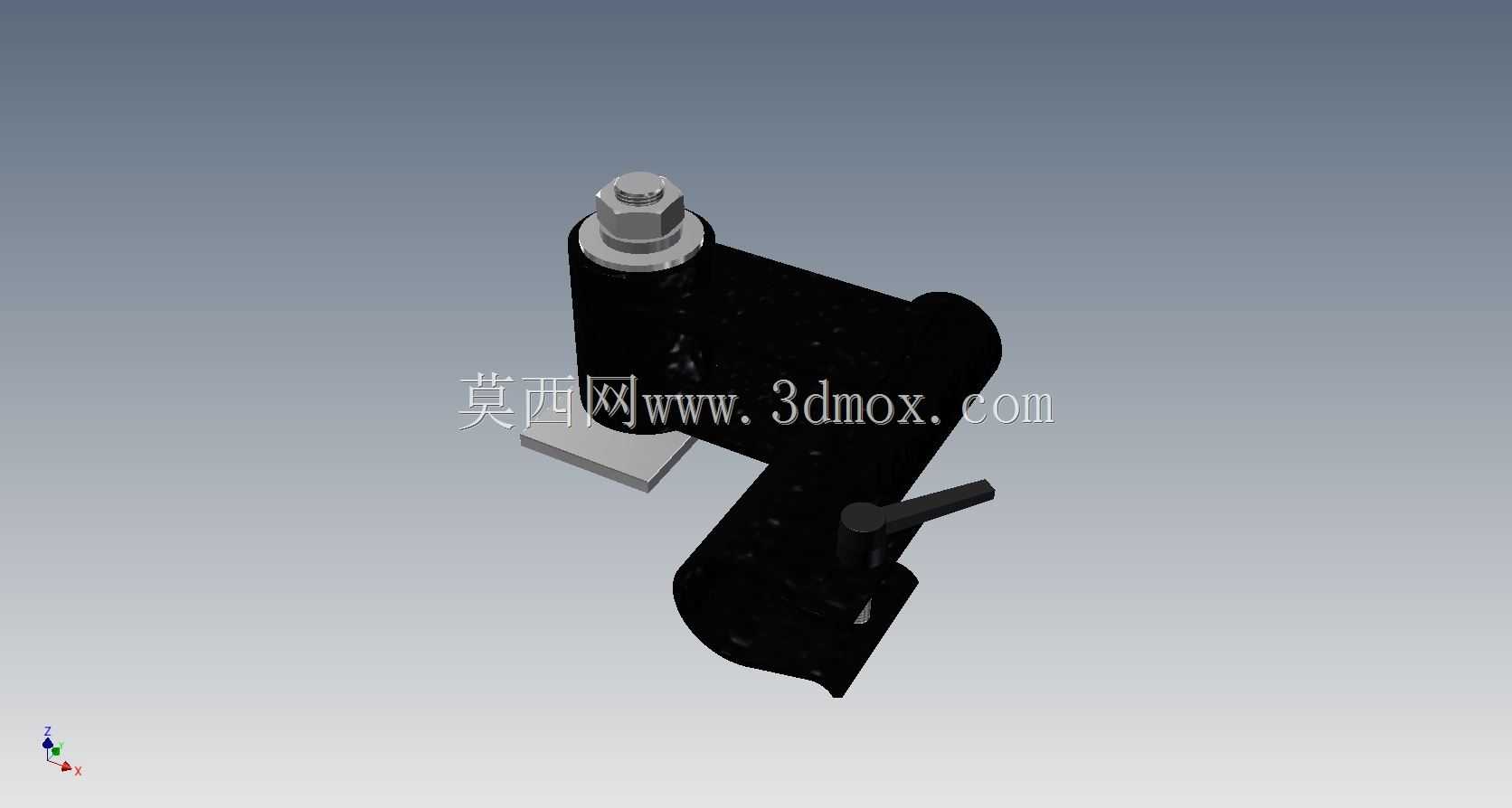

　　在车间移动焊接作业的场景里，这类夹紧装置的使用频率远高于通用台钳，毕竟很多待焊构件需要随移动工装平台转序，没法每次都拆换工位夹具。整套机构的核心作用是在焊接作业前，将待加工的金属构件牢牢锁定在移动装置的安装基准面上，避免焊接过程中构件受热变形应力、外力触碰出现位移，保证焊缝位置的一致性。从结构布局来看，装置采用了L型的主体承力座，垂直段集成了带六角锁紧头的压紧螺杆，水平段预留了和移动装置焊接贴合的安装基面，侧面附带的扳动式锁紧件可以快速调整压紧行程，不用每次都全程旋拧螺杆，能缩短单件装夹的辅助时间。设计的时候首先考虑的是焊接场景的受力特性，焊接时的应力方向多是沿构件拼接缝的横向拉扯，还有焊枪触碰带来的纵向冲击力，

　　所以主体承力座的厚度做了针对性加强，压紧螺杆的公称直径选了适配常用薄板、型材装夹的规格，既不会因为螺杆太细受力后弯曲变形，也不会因为结构过于笨重增加移动装置的额外负载。安装边界上，装置底部的焊接贴合面做了平整处理，不需要额外加工安装孔，直接通过角焊缝就能固定在移动装置的台架边缘，垂直方向的压紧行程覆盖了车间常见的6到50毫米厚度的待焊构件，水平方向的避让空间足够容纳宽度120毫米以内的型材、板件，不会出现夹臂和待焊构件干涉的情况。实际使用的时候，先把装置底部和移动装置的安装位焊接固定，焊接时要保证压紧螺杆的轴线垂直于待装夹构件的基准面，避免压紧时出现侧向分力导致构件翘起。装夹工件时先扳动侧面的快拆锁紧手柄，把压头抬起到足够高度，

　　放入待焊构件对齐拼接位置后，先旋动顶部的六角头让压头贴合工件表面，再扳动快拆手柄实现预紧，最后用扳手微调六角头的锁紧力矩，保证夹紧力足够抵抗焊接变形，又不会因为压力过大压伤薄壁工件的表面。考虑到焊接现场的飞溅问题，装置的活动配合面都预留了足够的间隙，焊接飞溅的焊渣不会轻易卡入螺杆和锁紧机构的配合缝隙，日常维护只需要定期在螺杆螺纹处涂抹耐高温的润滑脂，就能保证长时间使用的操作顺畅度。和通用的台虎钳相比，这类专用安装夹装置没有多余的导轨、转盘结构，整体重量更轻，焊接固定后不会占用移动装置过多的台面空间，针对移动焊接作业的适配性更强，不管是小型型材框架的拼接焊接，还是薄板组件的定位装夹，都能提供稳定的夹紧力。

　　设计过程中也规避了常规夹具的常见问题，比如压头的端面做了防滑的网纹处理，夹紧光滑表面的金属构件时不会出现打滑移位，快拆机构的锁紧行程做了限位设计，不会因为扳动角度过大导致机构脱开，主体承力座的转角处做了圆弧过渡，避免应力集中导致长期受力后出现开裂问题。在多工位移动焊接的生产线里，这类夹紧装置可以根据待焊构件的外形，在移动台架上焊接多个同规格装置，实现构件的多点同步夹紧，不需要额外设计复杂的专用工装，大幅降低了焊接工装的制作成本，同时装夹操作的门槛很低，一线焊接操作人员不需要经过复杂培训就能快速上手使用，能有效提升焊接工序的整体作业效率。
