折弯式支撑三角杆承重连接构件

　　日常做设备结构排布时，这类三角支撑构件的使用场景非常广，小到轻型物料架的边角加固、设备外护罩的侧边承托，大到输送线侧部的附件挂载、小型操作台的边角支撑，都能看到这类结构的身影。它的核心作用是在两个呈垂直或特定夹角的安装面之间，搭建刚性的传力路径，把挂载端的载荷通过三角构型分散到两个固定基面，避免单悬臂结构长期受载出现的形变下垂问题。

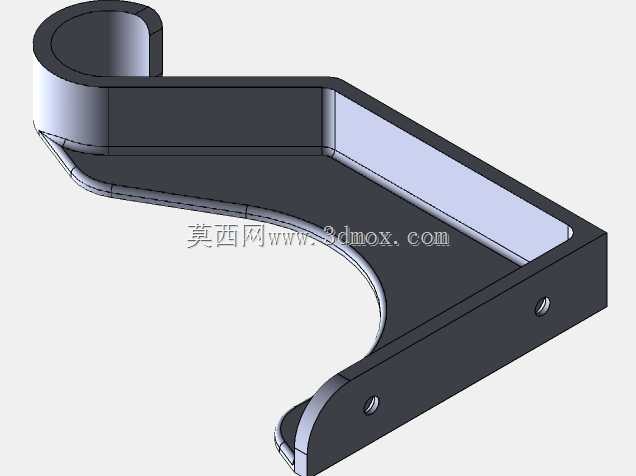

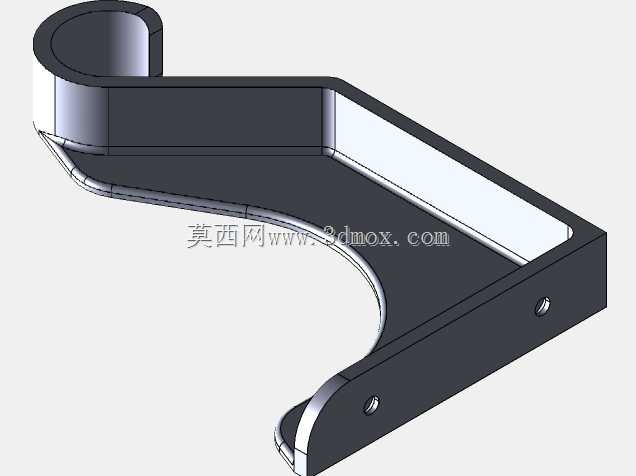

　　从结构设计逻辑来看，这个构件没有采用传统的等边角钢焊接拼接思路，而是用一体化折弯成型的钣金结构做主体，上端做了卷边的挂接结构，不需要额外加工沉台就能直接卡入对应规格的杆类安装基准，卷边的圆弧过渡刚好匹配圆杆的外径，接触面积比直角卡扣大30%左右，能有效减少局部应力集中，避免长期受载后卡扣位置出现开裂。主体的三角构型不是标准的直角三角，下端的延伸边做了内收的弧形避让，这个细节是为了避开安装位置下方的凸起管线或者设备棱边，不会因为支撑件的加装干涉原有设备的走线或者运动部件行程。

　　安装边界上，构件下端的两个安装孔位做了等距排布，孔位间距适配常规的轻型设备安装孔距标准，不需要在安装基面上重新配钻非标孔位，直接用对应规格的紧固件就能完成固定。主体的折弯边做了等宽的压筋处理，沿着构件的受力走向布置，在不增加板材厚度的前提下，能把整体的抗扭刚度提升近40%，避免挂载偏重物件时构件出现侧向扭转变形。上端挂接位置的开口尺寸做了轻微的过盈设计，卡入配套杆件后不会出现旷量，配合下端的紧固件固定，整个支撑结构不会因为设备运行的微振出现松脱移位。

　　实际选型使用时要注意，这类钣金折弯的支撑构件适合静态载荷或者低振动的挂载场景，载荷方向尽量沿着构件的三角支撑平面传递，不要在垂直于支撑平面的方向施加过大的侧向力，否则会超出折弯边的抗扭承载上限。如果是用于有持续振动的设备侧部挂载，可以在安装孔位置加装减震垫圈，减少振动对紧固件的松动影响。构件的所有外露棱边都做了圆弧倒钝处理，安装调试过程中不会划伤操作人员的手部，也不会刮破挂载部件的线缆外皮。

　　从建模逻辑来说，做这类构件的三维模型时，要优先确认折弯内R角和板材厚度的匹配关系，折弯处的展开尺寸要扣除对应的折弯系数，避免生产加工时出现尺寸偏差。上端卷边的同轴度要控制在合理公差范围内，保证卡入杆件后整个支撑件的安装面和基面保持垂直，不会出现倾斜导致的受力不均。下端安装孔的位置要以挂接圆弧的中心为基准标注尺寸，方便加工时做定位，减少累计误差。另外，构件侧面的减重缺口不是随意开设的，缺口的边缘刚好和内部的应力传递路径平行，不会切断主要的受力筋线，在减轻整体重量的同时，不会对整体承载能力造成明显影响，这种设计在轻型支撑构件里非常实用，能兼顾材料成本和结构强度的平衡。
