直角式撇渣管路连接接头结构设计

　　在冶金渣处理、工业流体除杂的管路系统中，这类直角转向的撇渣器接口是管路布局里很常见的转向连接部件，主要承担两个垂直方向管路的连通功能，同时适配撇渣作业的介质流向转向需求，避免管路直角转弯处出现介质淤积、渣料卡堵的问题。从实际工况来看，这类接口多应用在高炉撇渣器的介质导出管路、工业污水处理的浮渣收集管路、粮油加工的撇油装置管路中，因为这些场景下的介质往往混杂固态渣粒或者浮油，普通直角弯头的流道转折过于生硬，很容易在转角处形成介质滞留区，长期运行后渣料堆积就会造成通径缩小甚至管路堵塞，所以这类接口的流道设计做了针对性的圆弧过渡处理，能让带渣介质在转向时保持顺畅的流动状态，减少局部阻力损失。

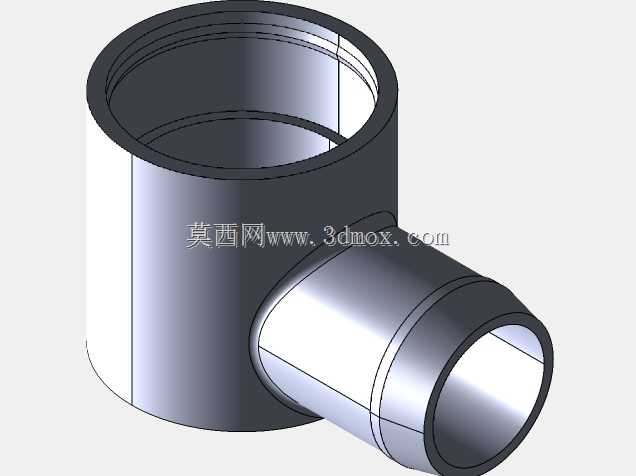

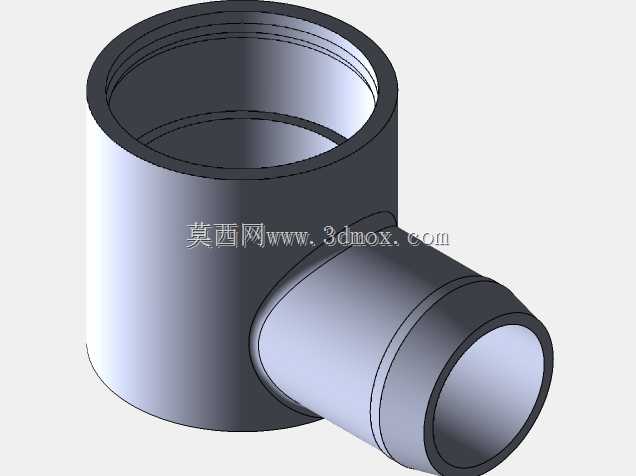

　　从结构设计逻辑来看，这个接口采用异径直角布局，竖直方向的大口径端用于对接撇渣器的主体排出口，水平方向的小口径端用于对接下游的输送管路，两个连接端都预留了标准的管接头配合段，竖直端内壁设计了多道环形密封槽，安装时可以嵌入密封圈或者配合粘接、焊接工艺实现和主体部件的密封固定，水平端的外壁同样做了环形止退结构，不管是采用卡套连接、快插连接还是螺纹连接，都能保证连接后的抗拉脱能力，避免管路内带压介质输送时出现接口脱开、介质泄漏的问题。整个部件的壁厚做了差异化设计，转角处因为是应力集中区域，壁厚比两端直管段厚15%左右，能承受管路安装时的偏载力矩，以及介质输送过程中的水锤冲击，不会在长期交变载荷下出现转角开裂的问题。

　　在安装边界的尺寸设计上，竖直端的通径和对接的撇渣器排出口保持一致，不会出现通径突变造成的流道截面变化，水平端的通径根据下游管路的输送流量做了匹配，整体的安装高度以竖直端的端面为基准，水平端的中心高度和竖直端的底部端面保持固定的间距，能适配现有标准撇渣器的安装空间，不需要额外改动周边的管路支架位置。接口的外轮廓没有多余的凸起结构，安装时可以直接贴靠相邻的设备壁面，减少不必要的安装间隙，同时外表面的光滑过渡设计也方便后期做防腐涂层处理，在有腐蚀性介质的工况下，能提升部件的整体使用寿命。

　　建模过程中需要重点关注转角处的流道顺滑度，不能出现建模时的碎面、折线转折，否则实际加工后流道的凸起会造成渣料挂壁，长期使用后就会堆积堵塞；另外两个连接端的配合尺寸公差需要严格匹配对应的管接头标准，密封槽的深度、宽度要和选用的密封圈尺寸适配，避免安装后出现密封失效的问题。这类部件在选型时，除了匹配通径尺寸，还要根据输送介质的温度、腐蚀性选择对应的材质，常温清水类介质可以选用普通工程塑料或者铸铁材质，高温渣浆类介质则需要选用铸钢或者耐磨合金材质，同时根据管路的工作压力校核壁厚是否满足强度要求，避免运行过程中出现接口爆裂的故障。在管路布局时，这个接口的转角方向要和介质的流向匹配，保证介质从大口径端流入、小口径端流出时，流道的过渡段能顺着介质转向的方向，减少局部的湍流损耗，提升整个管路系统的输送效率。
