双联配电盘防护面板盖结构设计

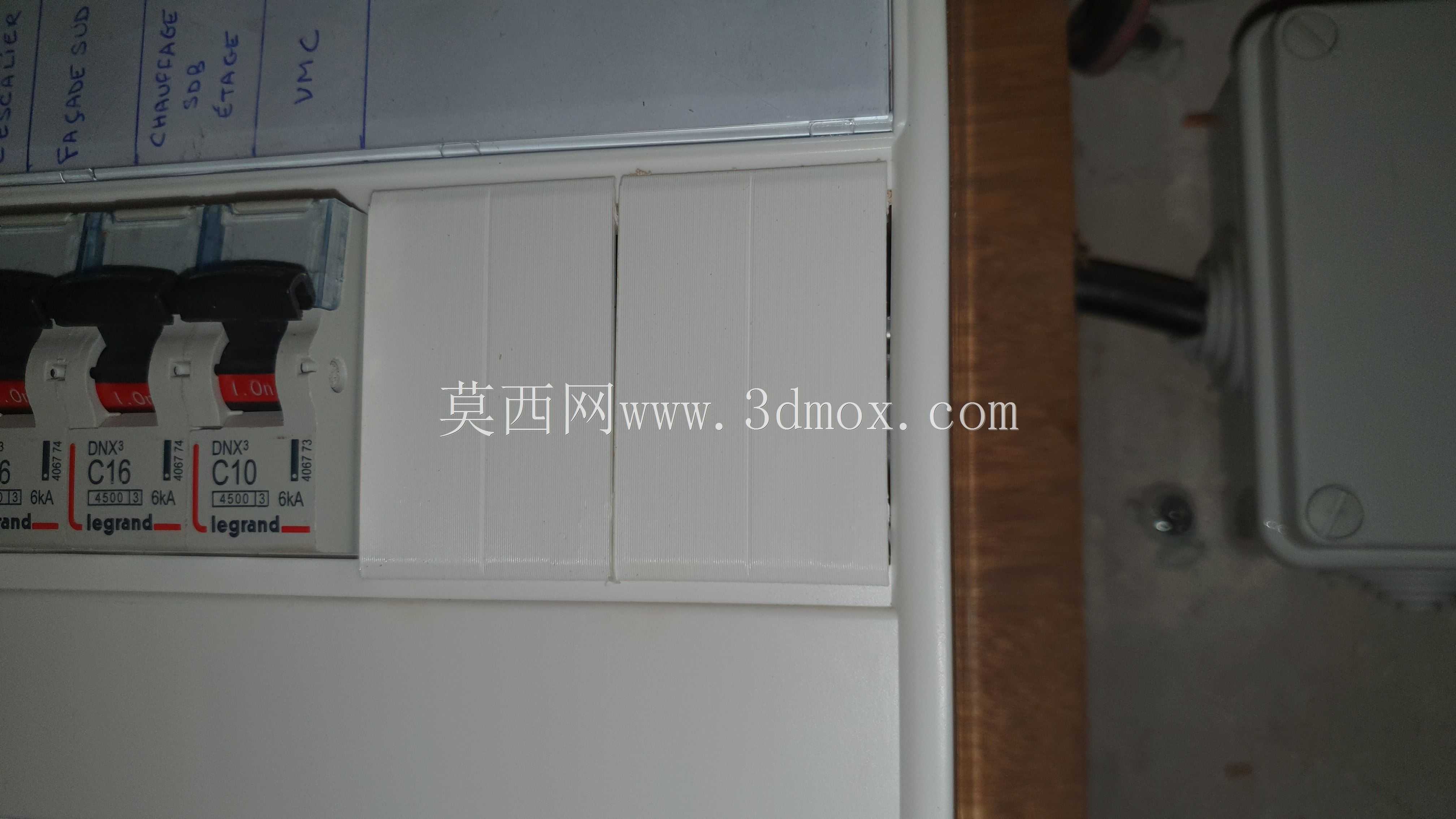

　　这款双联配电盘防护面板盖，主要应用于民用住宅分户配电箱、小型商用场所嵌入式配电回路的外露面防护，日常场景中覆盖在微型断路器排布区域外侧，既避免非专业人员误触带电接线端，也能阻挡装修扬尘、厨房油烟、清洁水渍侵入电箱内部造成回路绝缘下降。从实际安装适配性来看，设计时充分考虑了常规家装12回路双排微型断路器的排布边界，盖板预留的开合缺口刚好对应断路器操作手柄的外露高度，不需要额外裁切就能让手柄正常扳动，日常分合闸操作无需拆卸整块盖板，兼顾防护性与操作便利性。

　　结构设计上采用分体式双联拼接思路，两块独立盖板通过侧边的卡扣结构嵌合在电箱预埋底盒的卡槽内，单块盖板可单独拆卸，当某一回路需要检修更换断路器时，仅需掀开对应位置的单块盖板即可，无需整块拆除所有防护结构，能最大程度减少检修时带电部位的外露范围。盖板边缘做了1.2mm的翻边处理，嵌入底盒后与墙面的贴合缝隙控制在0.5mm以内，既可以避免小尺寸金属异物顺着缝隙掉入电箱内部造成短路，也能让安装完成后的外观更平整，适配常见的墙面乳胶漆、瓷砖饰面的收口要求。

　　从安装边界尺寸来看，这款盖板适配的底盒预埋深度为65-70mm，盖板整体突出墙面的高度仅8mm，不会在墙面形成过于突兀的凸起，日常走动、搬运家具时也不容易被磕碰损坏。盖板内侧做了均匀分布的加强筋结构，筋条高度3mm，间距25mm，在采用常规ABS工程塑料注塑、壁厚2mm的前提下，能保证成年人单手握持按压时不会出现明显的形变凹陷，避免盖板变形后卡扣松脱掉落。同时盖板表面做了细磨砂纹理处理，不容易残留手指印与清洁污渍，长期使用后外观不会出现明显的光面色差，适配各类室内装修风格的视觉要求。

　　在实际工程选型中，这类双联盖板多用于照明、普通插座回路合并排布的配电点位，相比单块整板结构，双联设计的容错率更高，当底盒预埋出现轻微倾斜、墙面找平存在小误差时，可以通过两块盖板的微小位置调整抵消安装偏差，降低现场施工的修整难度，减少安装后盖板与墙面缝隙不均、卡扣卡合不到位的问题。
