卡特谢尔科设备防护端盖结构设计

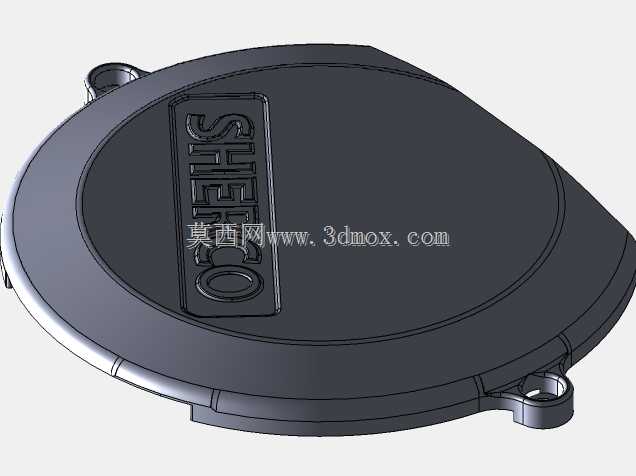

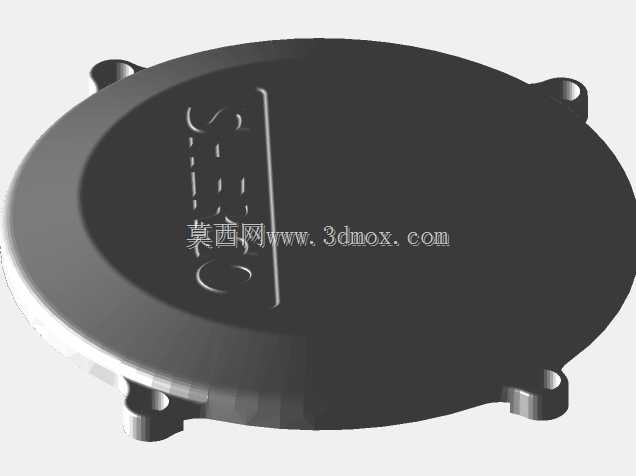

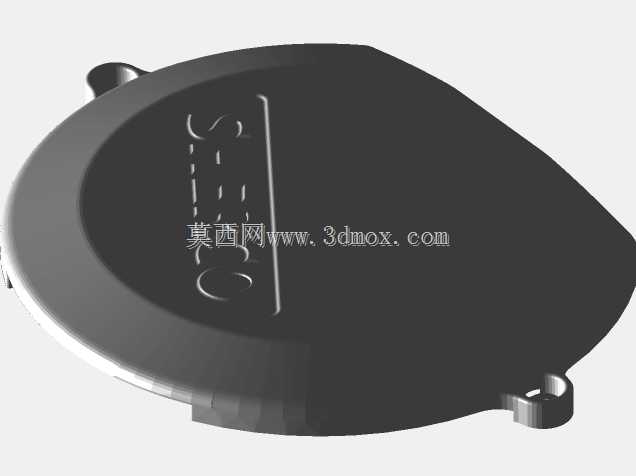

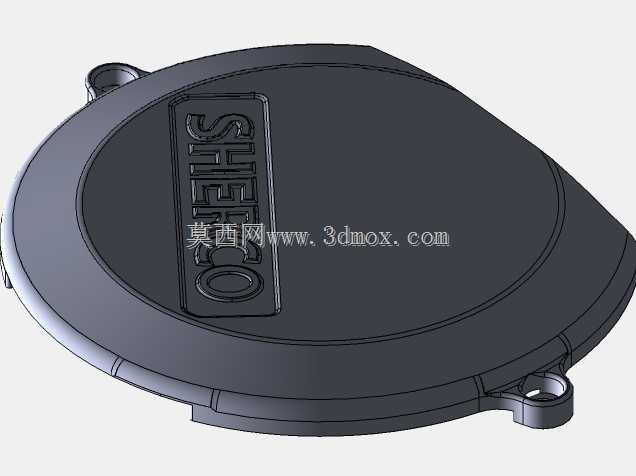

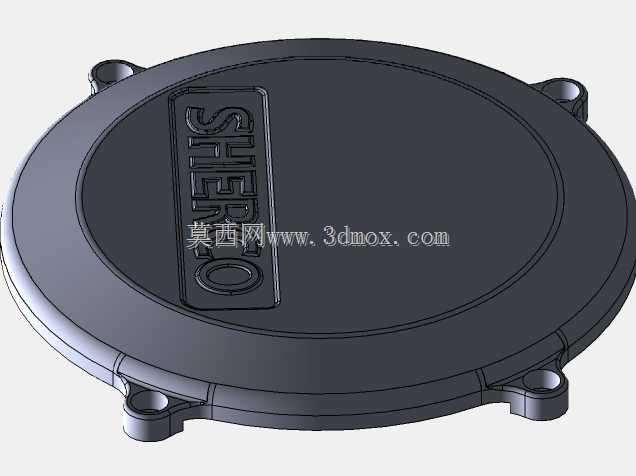

　　这类防护端盖多应用在户外作业的小型动力设备、园林工具或者便携动力装置的端部，核心作用是封闭设备内部的传动、动力腔体，隔绝外界泥水、粉尘、枝叶碎屑进入设备内部，避免内部运动件出现磨粒磨损，同时也能在设备发生意外磕碰时，承接外部冲击力，保护内部核心构件不受直接撞击。从结构上看，该端盖采用类圆形的非对称轮廓，边缘设置了带安装孔的凸耳结构，安装时不需要额外设计复杂的定位工装，直接通过凸耳上的通孔穿设紧固件，就能将端盖贴合固定在设备壳体的对应端面上，凸耳的位置分布经过受力校核，三个点位的固定方式既能保证安装后的连接强度，也能避免紧固件过多带来的装配冗余，日常维护拆卸时也更便捷。端盖主体的曲面采用渐变壁厚设计，

　　中心标识区域做了局部加厚的凸起处理，一方面是预留了品牌标识的模压位置，另一方面加厚区域也刚好对应内部腔体的核心部件位置，提升该区域的抗冲击能力，边缘区域则适当减薄，在保证整体结构强度的前提下控制零件自重，降低设备整体的负载。端盖与设备壳体配合的贴合面设计有一圈内嵌的密封槽，装配时可以嵌入橡胶密封圈，当紧固件锁紧时，密封圈被均匀压缩，填充配合面之间的微小间隙，实现IP54以上的防护等级，完全适配户外作业时遇到的降雨、扬尘等复杂工况。设计过程中优先考虑了注塑成型的工艺可行性，所有的转角位置都做了均匀的圆角过渡，避免注塑过程中出现应力集中导致的零件开裂，同时拔模角度控制在1.5度，既保证成型后零件能顺利脱模，

　　也不会因为拔模斜度过大导致配合面出现间隙。端盖表面的品牌标识采用凹陷式的模压成型设计，相比后期丝印或者粘贴标识，这种一体化的结构不会因为长期户外使用出现标识磨损脱落的问题，同时凹陷结构也能在一定程度上提升端盖表面的结构刚度，减少薄壁区域受外力后的形变幅度。从安装边界来看，该端盖的外轮廓尺寸适配直径120mm左右的设备腔体，凸耳上的安装孔中心距偏差控制在±0.1mm，保证装配时能和设备壳体上的预装螺柱精准对位，不需要现场扩孔调整。端盖内侧设置了一圈定位止口，装配时止口会嵌入设备壳体的对应卡槽内，既可以实现装配时的快速定位，也能在设备运行产生振动时，限制端盖的径向窜动，避免长期振动下紧固件出现松脱。

　　这类端盖的材质一般选用改性ABS或者玻纤增强尼龙，改性ABS的表面质感更好，适合做外观件使用，玻纤增强尼龙的抗冲击性能和耐候性更优，适合在高负载、极端温差的工况下使用，设计时已经预留了两种材质的成型收缩率补偿量，不管选用哪种材质，都能保证成型后的尺寸精度满足装配要求。在实际的设备运维场景中，这类端盖属于易拆检的外部构件，日常检查设备内部润滑油位、清理内部积尘时，只需要拆卸三个固定紧固件就能取下端盖，不需要拆解设备的其他关联部件，大幅降低日常维护的操作难度。端盖的外表面做了细微的晒纹处理，一方面是减少使用过程中表面划痕的明显程度，另一方面也能避免阳光直射下产生强烈的反光，提升户外使用时的操作安全性。
