波形腹板梁与平腹板梁屈曲性能对比分析

　　在大跨度工业厂房承重结构、桥梁主梁、重型起重设备承力梁的设计场景中，腹板形式的选择直接决定构件的抗失稳能力与材料利用率，传统平腹板梁为提升抗剪屈曲承载力，往往需要额外增设加劲肋，不仅增加焊接工作量，还容易在加劲肋焊缝位置产生应力集中，长期承受动载时易萌生疲劳裂纹。波形腹板梁通过将腹板加工成周期性的波折形态，依靠几何构型提升面外刚度，无需密集布置加劲肋即可获得优异的抗剪性能，但其在复杂荷载下的屈曲临界荷载、应力分布规律与平腹板梁的差异，一直是结构设计阶段需要重点验证的内容。

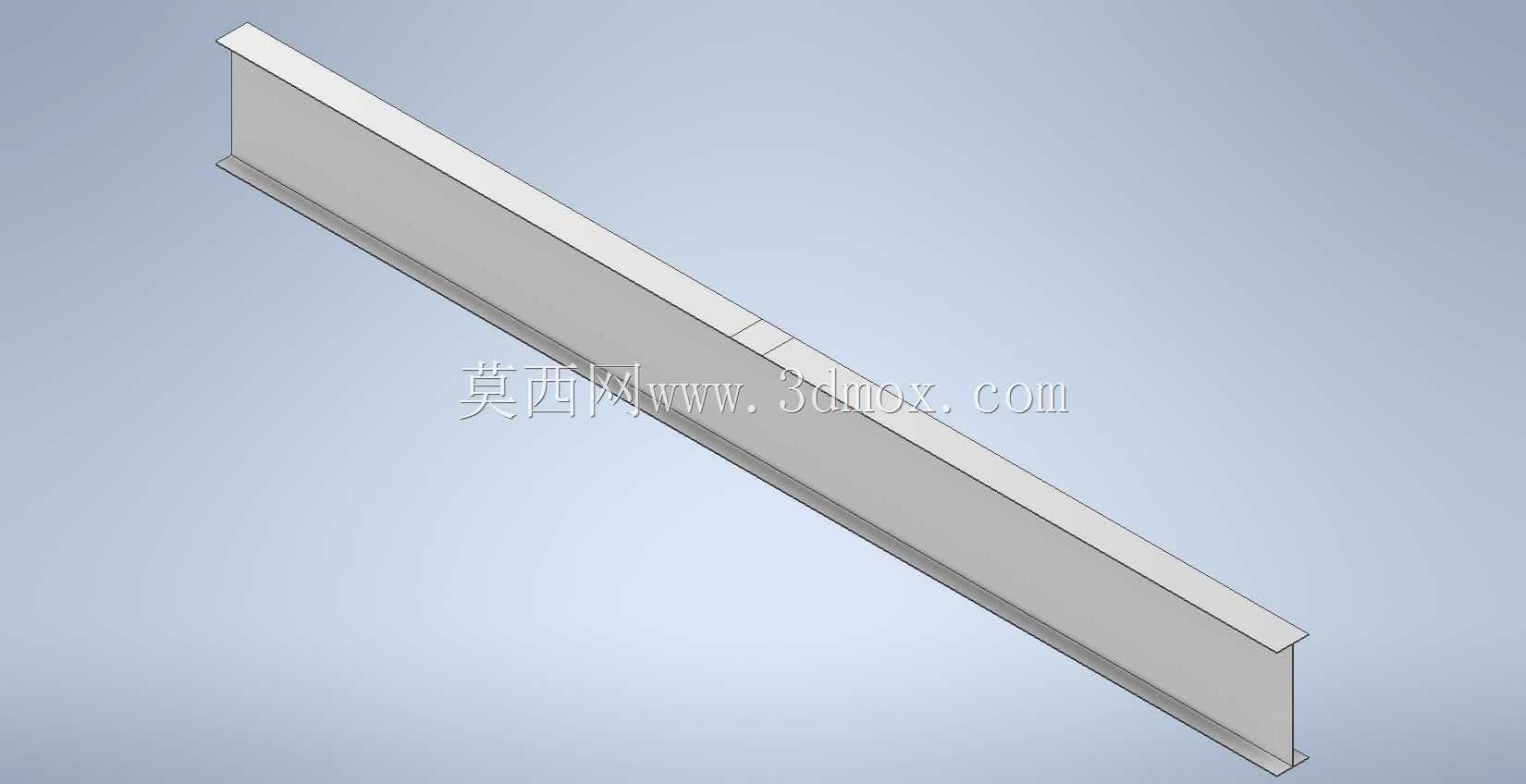

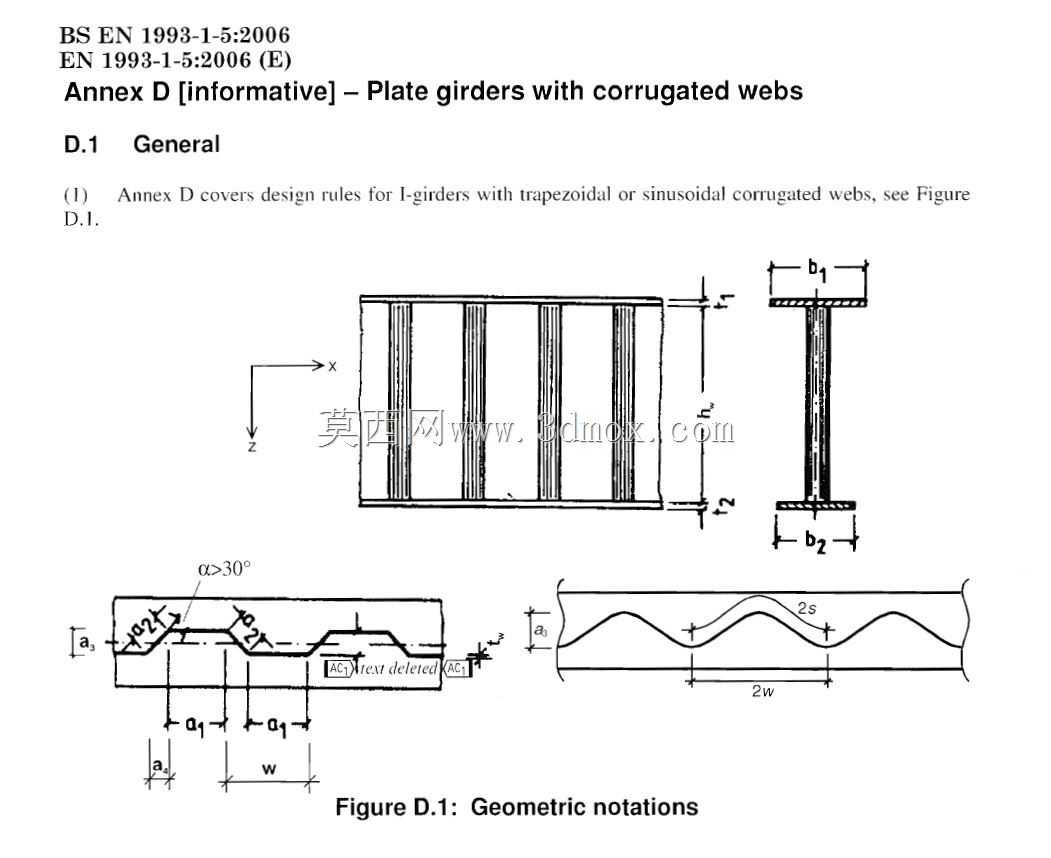

　　本次分析围绕两类梁的线性屈曲特性展开，建模阶段严格遵循钢结构设计规范中关于工字形截面梁的几何标注规则，对波形腹板的波折角度、波距、波高，以及翼缘的宽度、厚度，腹板的高度、厚度等参数进行统一设定，保证两类构件除腹板形式外其余截面参数完全一致，排除变量干扰。波形腹板的波折形态分别覆盖梯形波折与正弦曲线波折两种工程常用形式，建模过程中对腹板与翼缘的连接位置做共节点处理，还原实际焊接连接的传力特性，避免接触设置带来的计算偏差。

　　从实际工程用途来看，这类对比分析的结果可直接用于大跨度承重梁的截面选型：当梁的跨度较大、腹板高厚比超过规范限值时，若采用平腹板设计，需要按照计算要求每隔一定间距设置横向加劲肋，部分高厚比过大的构件还需增设纵向加劲肋，加劲肋的切割、焊接、校正工序会占用大量制造工时，且加劲肋与腹板连接的角焊缝在长期承受交变荷载时，容易出现焊缝开裂的问题；而波形腹板依靠自身的波折几何形态，面外抗弯刚度远高于同厚度的平腹板，在多数工况下可取消横向加劲肋，仅在支座位置、集中荷载作用位置设置支承加劲肋即可，既能降低制造阶段的焊接工作量，又能减少应力集中点，提升构件的疲劳寿命。

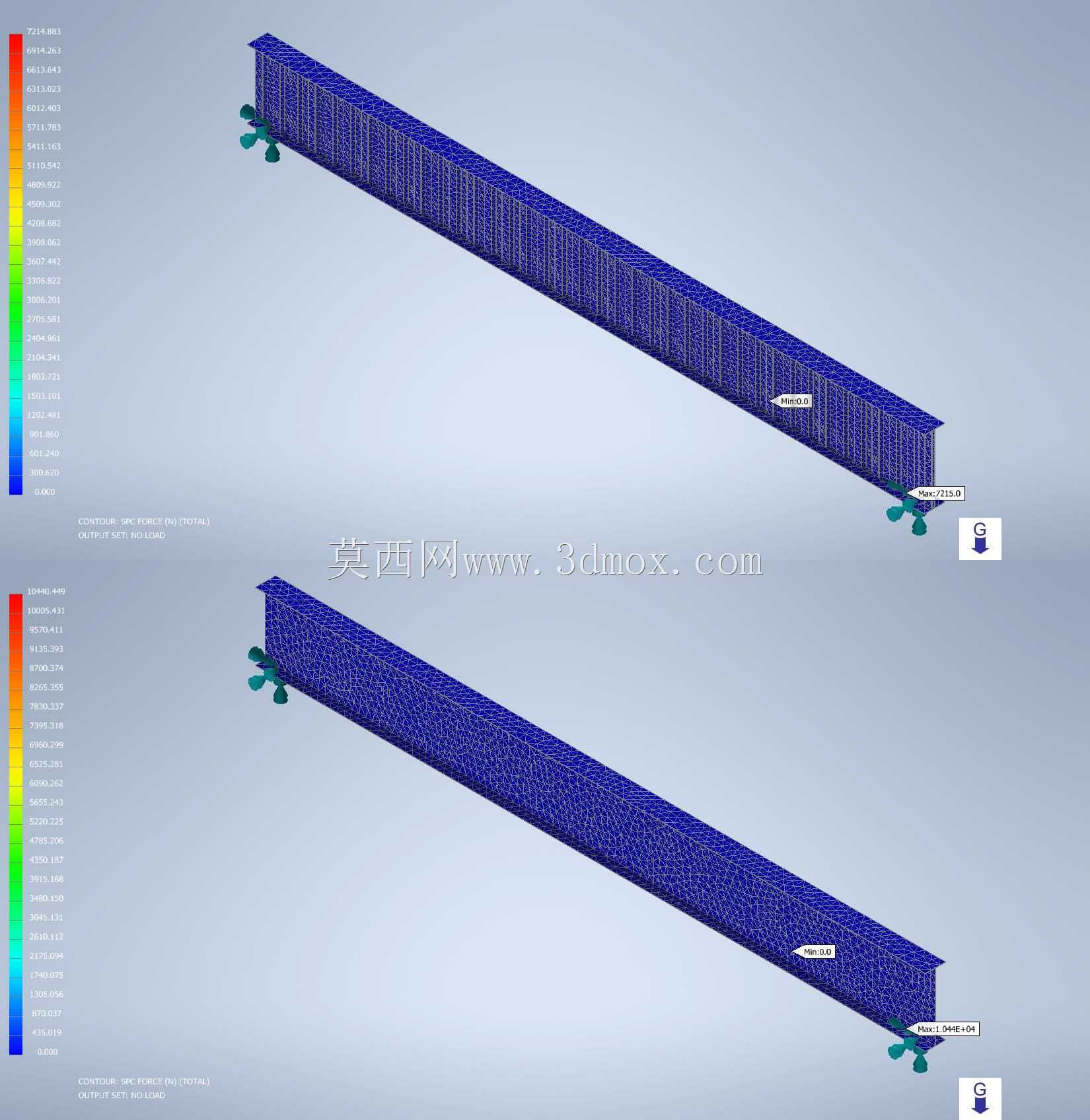

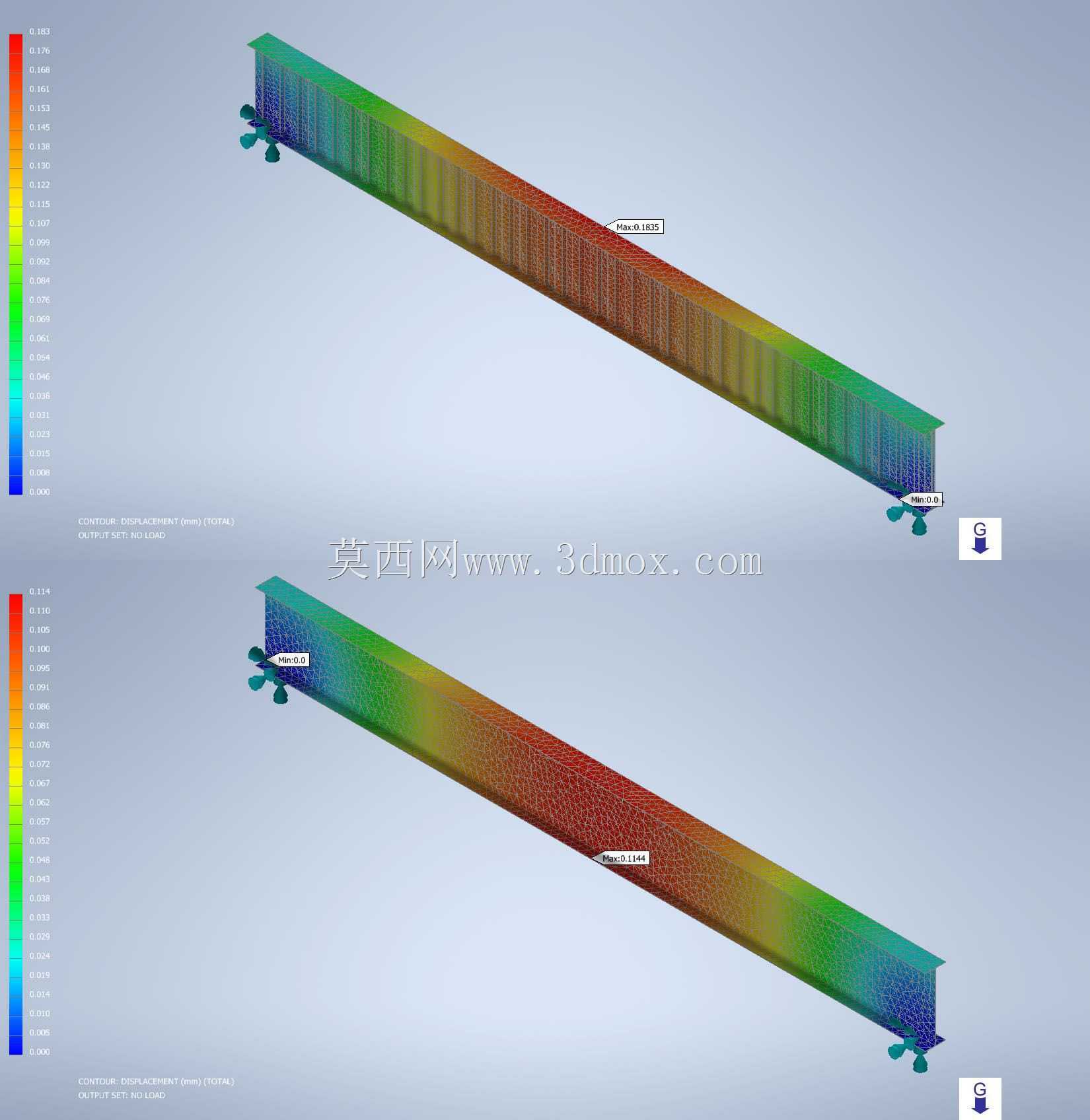

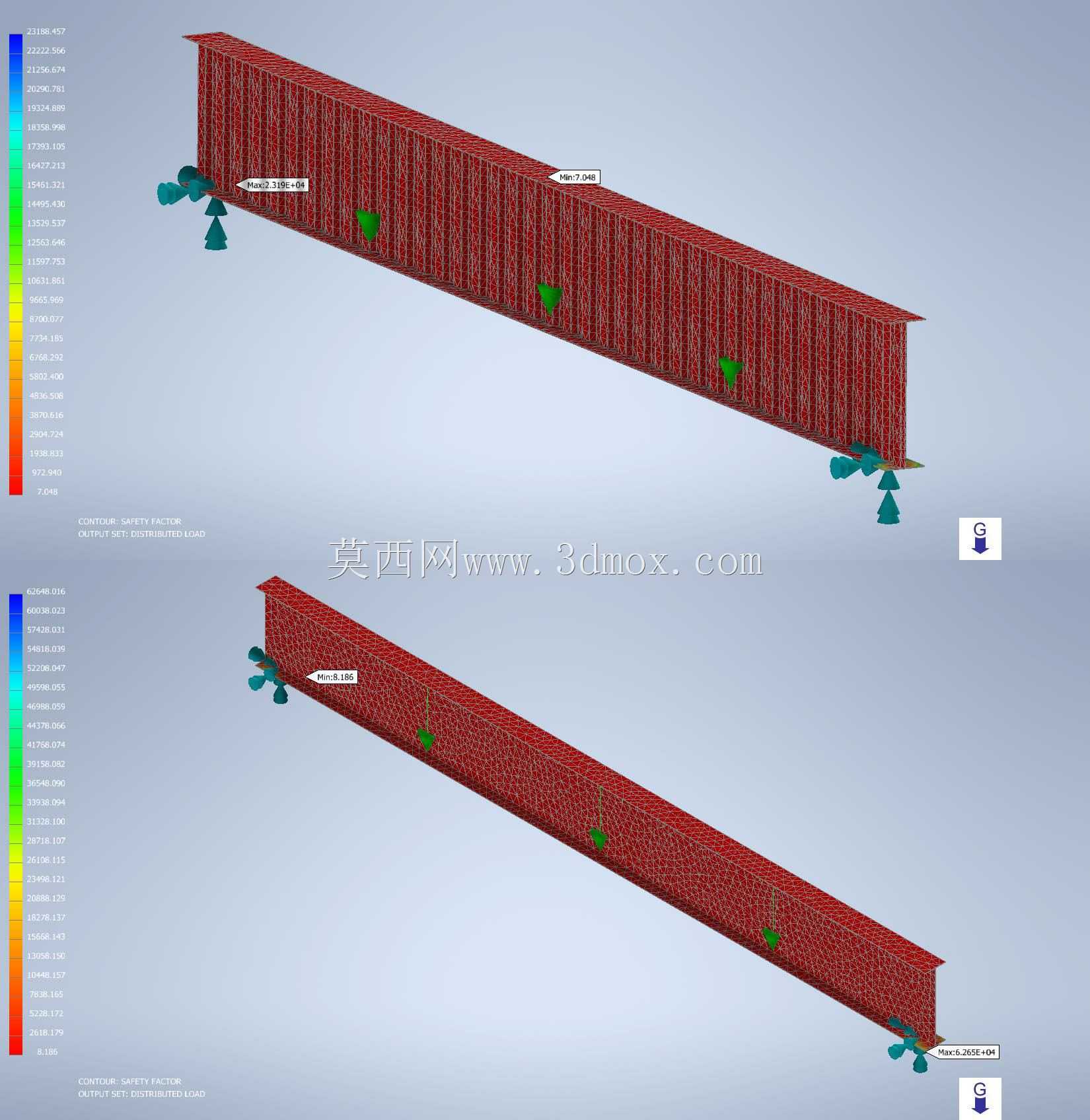

　　设计思路上，线性屈曲分析的核心是获取构件的一阶屈曲模态与临界荷载系数，判断结构在给定荷载下的失稳形式。分析过程中分别设置三类典型荷载工况：第一类为梁顶部分布荷载，模拟屋面均布荷载、楼面堆载对主梁的作用；第二类为梁顶跨中集中荷载，模拟起重设备轮压、设备支点荷载的作用；第三类为无荷载的特征值屈曲基准分析，用于对比两类构件的固有屈曲特性。材料参数选取工程中最常用的低碳钢参数，保证分析结果与常规钢结构设计场景匹配。

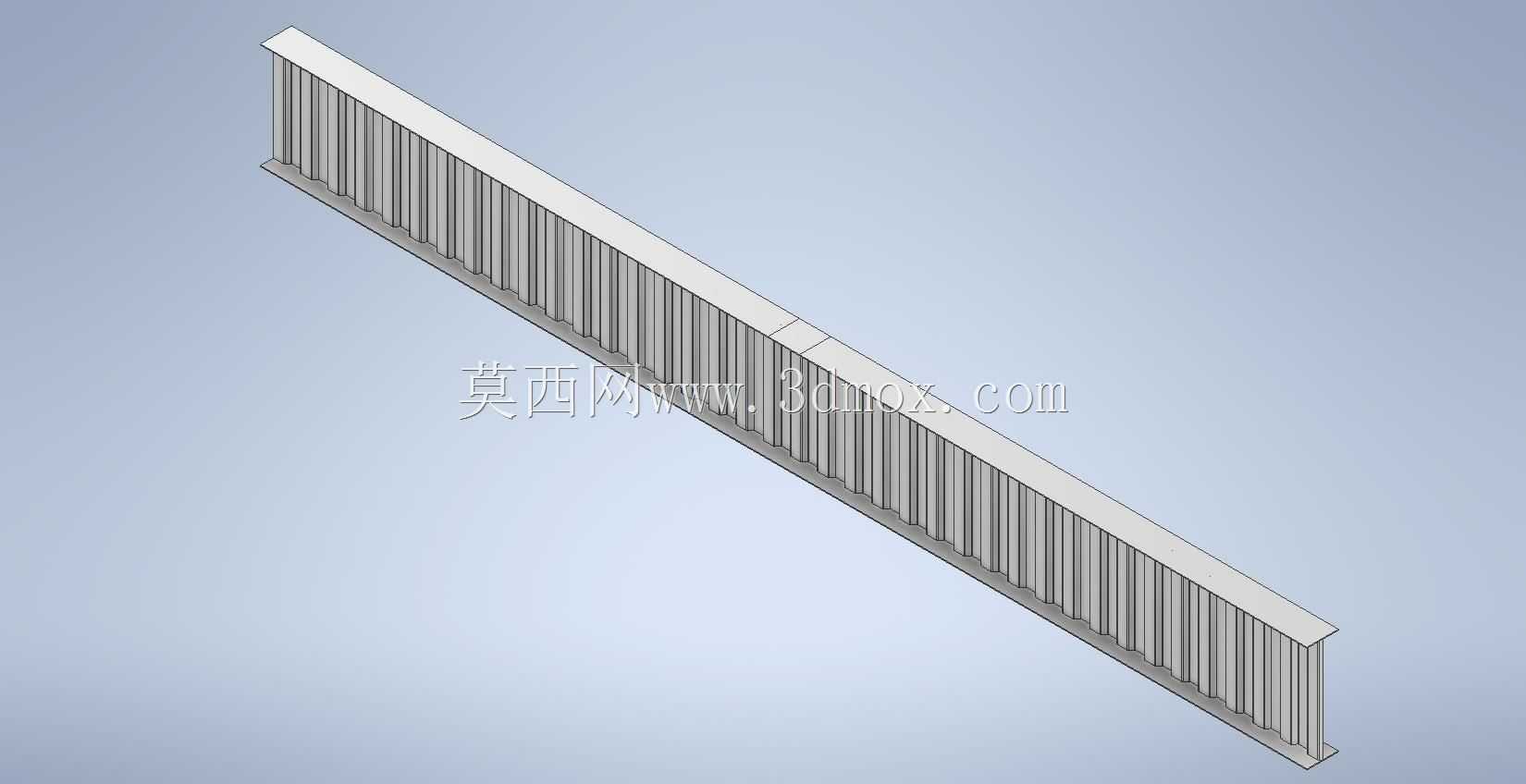

　　从尺寸边界与安装适配角度来看，两类梁的翼缘宽度、梁总高度、总长度参数完全一致，可直接替换使用，无需调整下部支承结构的安装尺寸。波形腹板的波折方向沿梁跨度方向布置，波折的波峰波谷与翼缘焊接连接，安装时需注意支座位置的加劲肋要与腹板波峰位置对齐，保证集中荷载能够顺畅传递到腹板，避免翼缘局部受压变形。在与相邻构件连接时，波形腹板的波折形态不会影响梁端连接板的设置，梁端仍可采用平端板与柱、支座等构件通过螺栓连接，安装工艺与传统平腹板梁基本一致，无需额外调整施工流程。

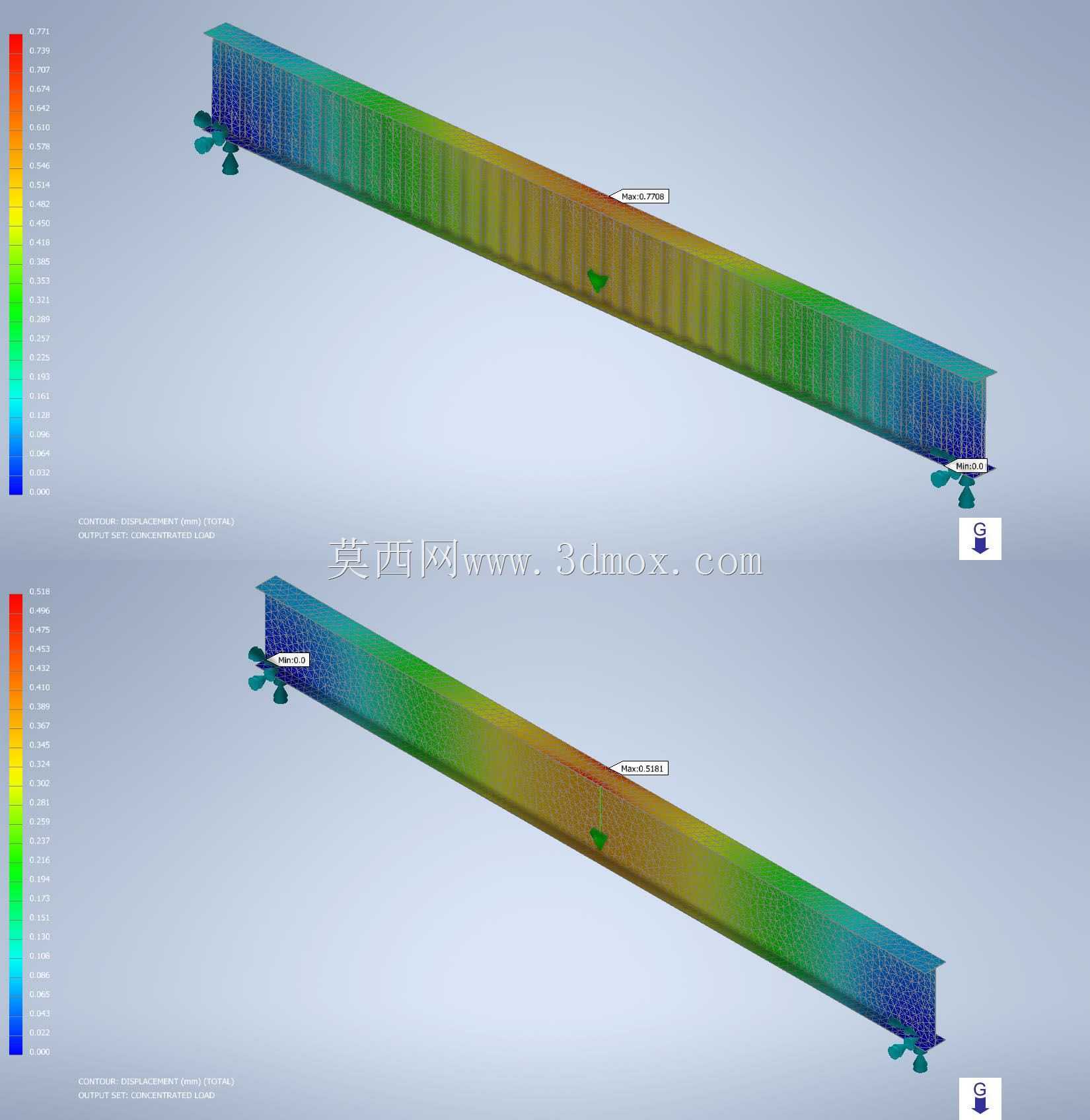

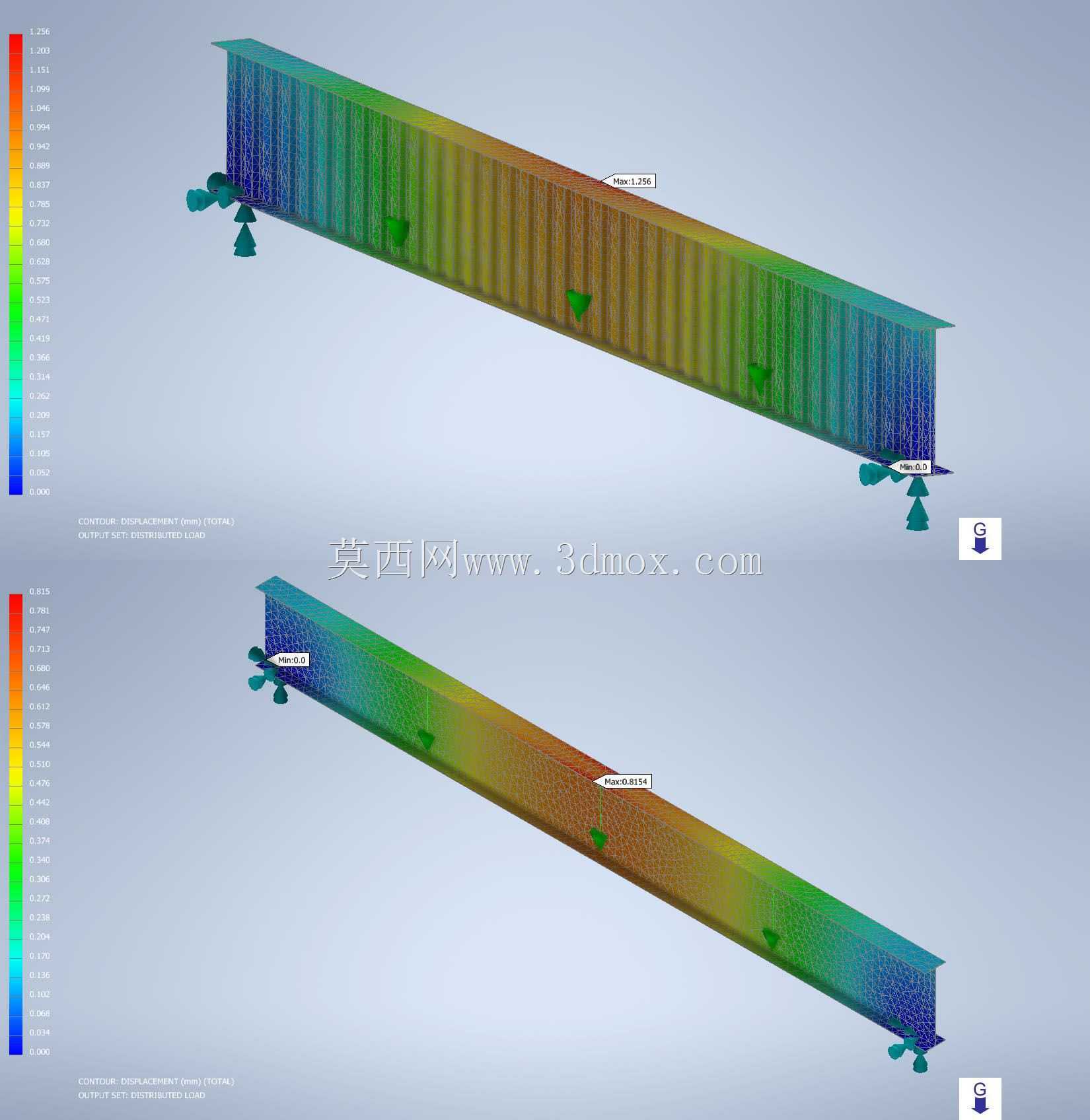

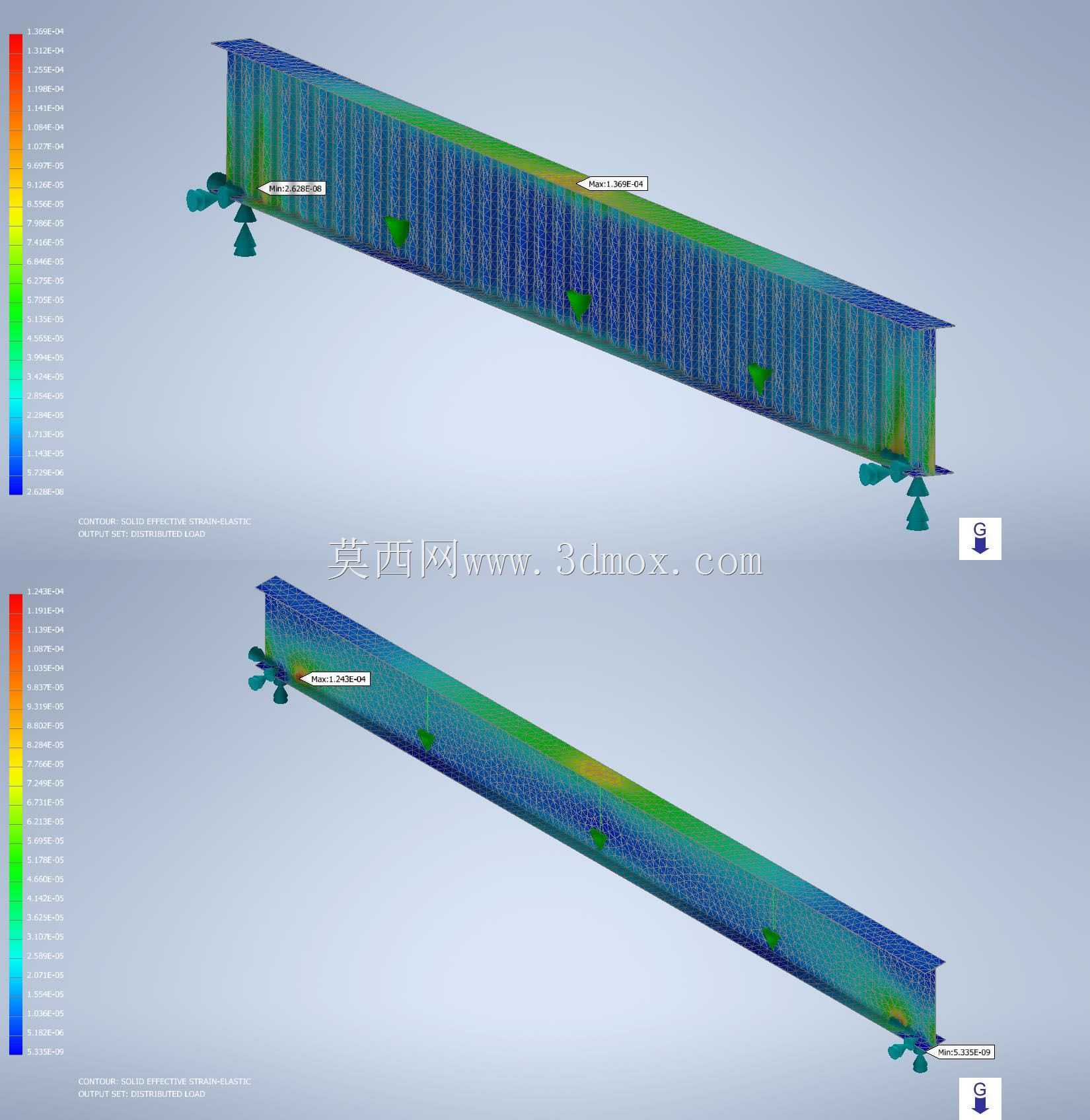

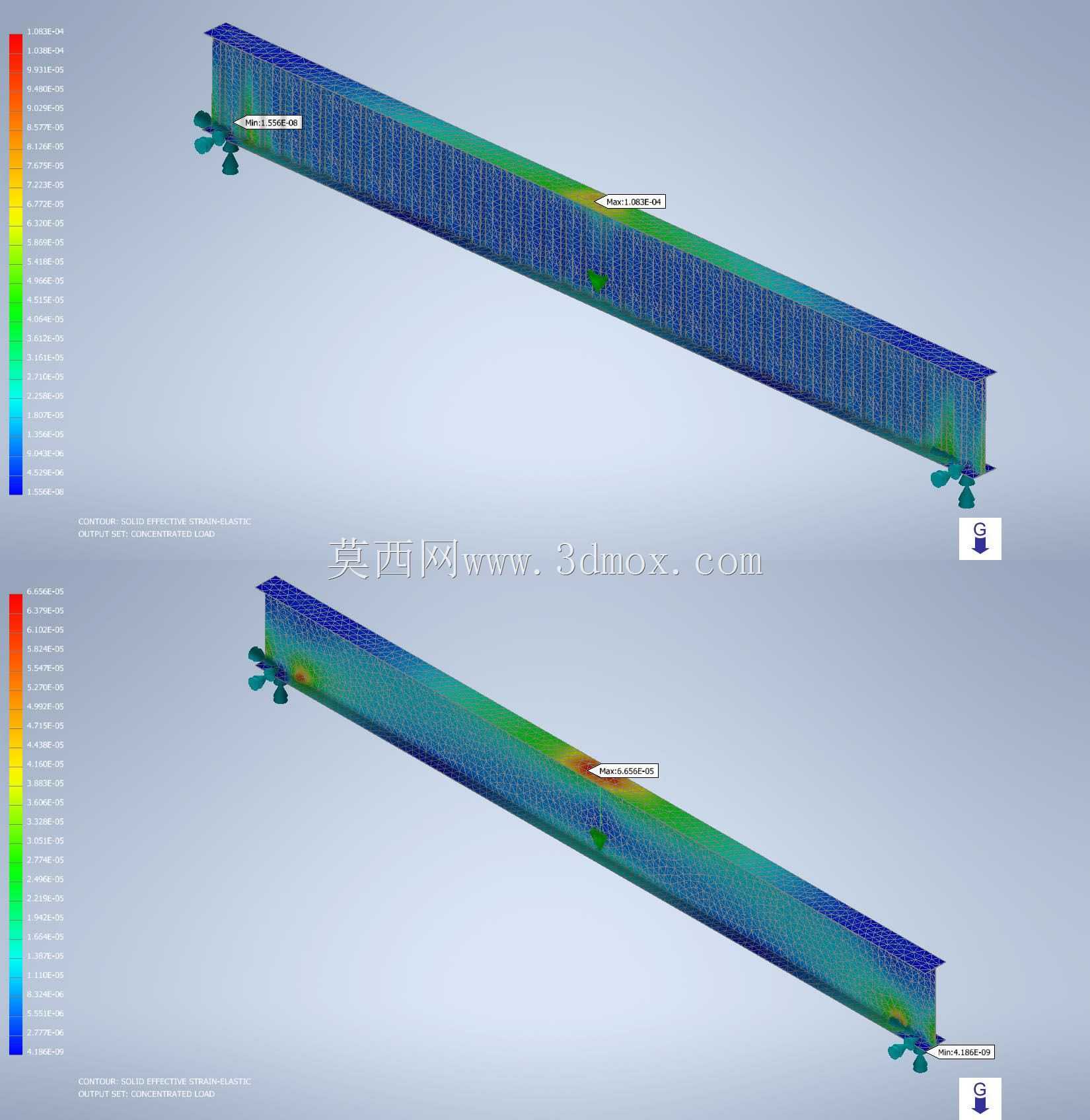

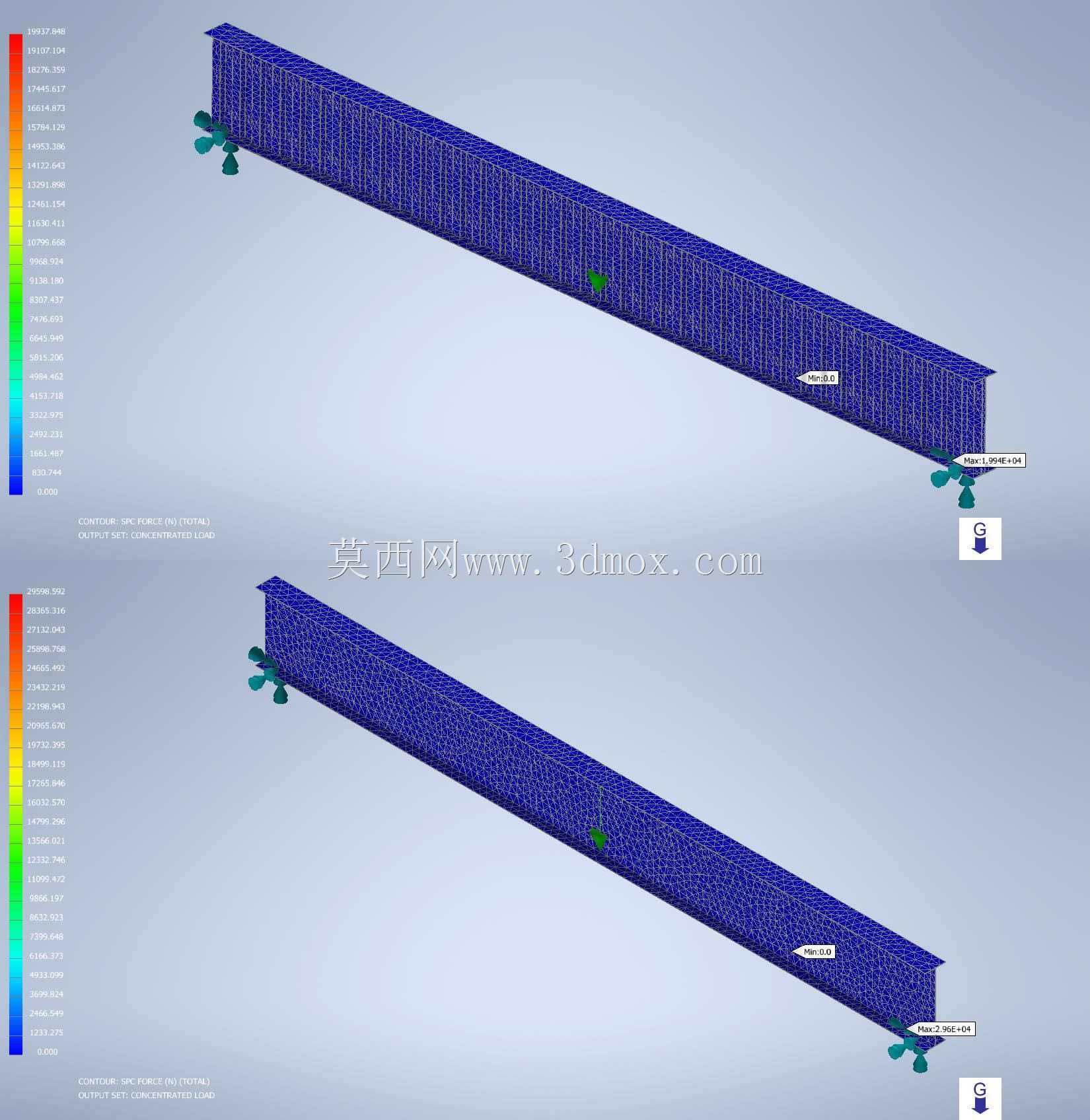

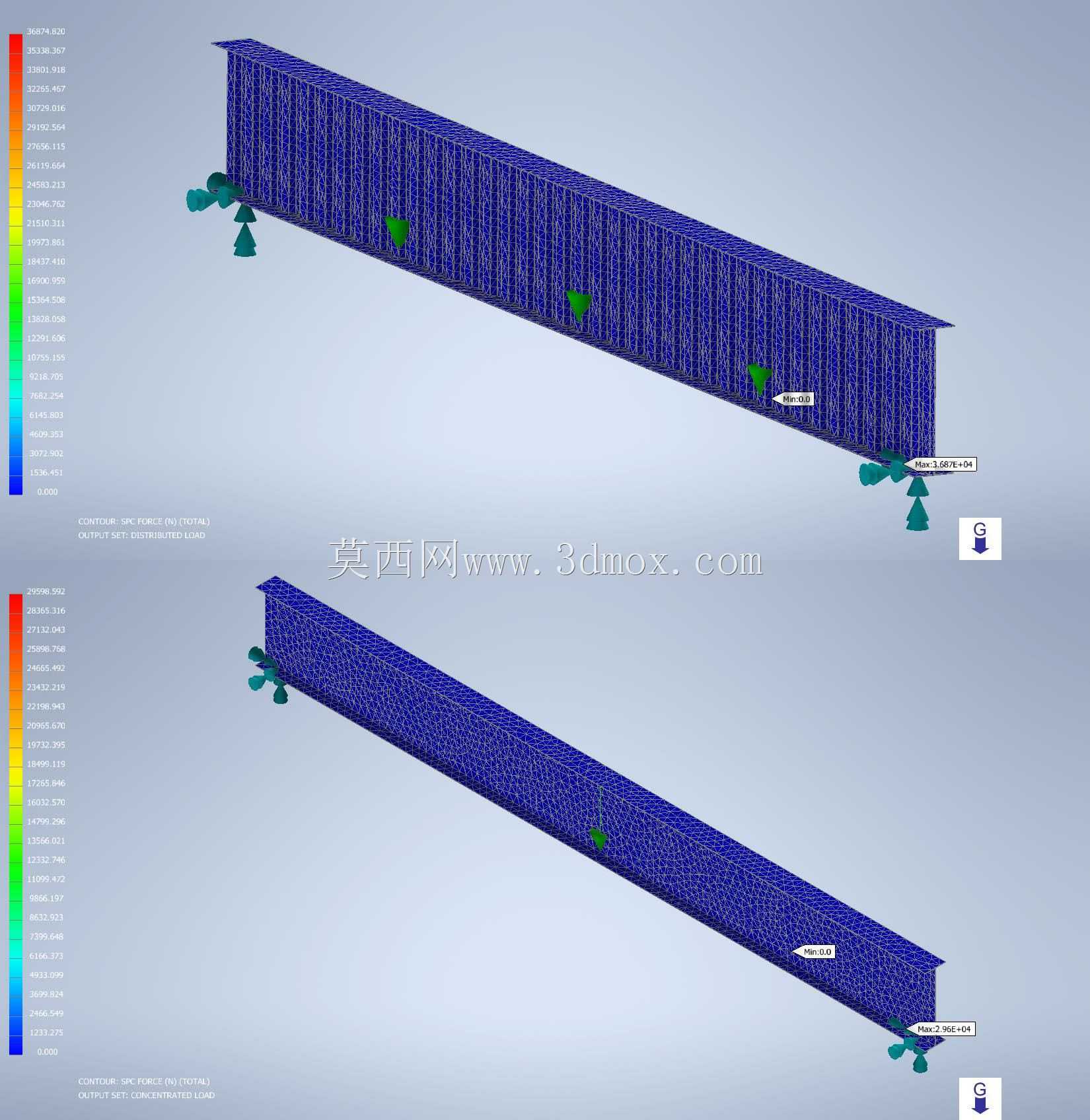

　　从应力分布特性来看，平腹板梁在荷载作用下，剪应力在腹板区域均匀分布，当达到临界屈曲荷载时，腹板会出现沿45度方向的剪切屈曲带，屈曲后容易形成拉力带继续承载，但变形较大；而波形腹板梁的剪应力主要沿波折的斜向段传递，屈曲临界荷载远高于同厚度平腹板，且屈曲模态表现为腹板局部波折段的面外变形，不会出现整体的剪切屈曲带，翼缘的应力分布也更均匀，不会出现明显的应力集中区域。位移特性方面，在相同荷载作用下，波形腹板梁的整体竖向挠度略小于平腹板梁，这是由于波形腹板的面外刚度更高，有效减少了腹板剪切变形带来的整体挠度，对于挠度控制要求严格的大跨度结构，这一特性能够有效降低梁的高度要求，提升建筑净空。

　　在实际工程选型中，需要结合荷载特性、制造条件综合选择腹板形式：对于承受均布荷载为主的大跨度楼盖、屋盖主梁，波形腹板梁的材料利用率更高，综合造价更优；对于承受较大局部集中荷载、需要在腹板上开设较大孔洞的工艺梁，平腹板配合加劲肋的形式更便于孔洞周边的加固处理。两类梁的屈曲分析结果能够为设计阶段的截面验算提供数据支撑，帮助设计人员准确判断构件的失稳形式，避免因腹板失稳导致的结构安全隐患，同时优化截面参数，在保证安全的前提下减少材料消耗，降低构件自重，减少下部支承结构的荷载负担。
