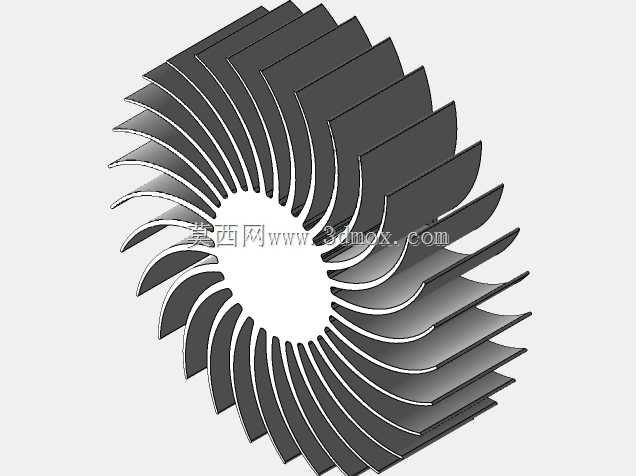

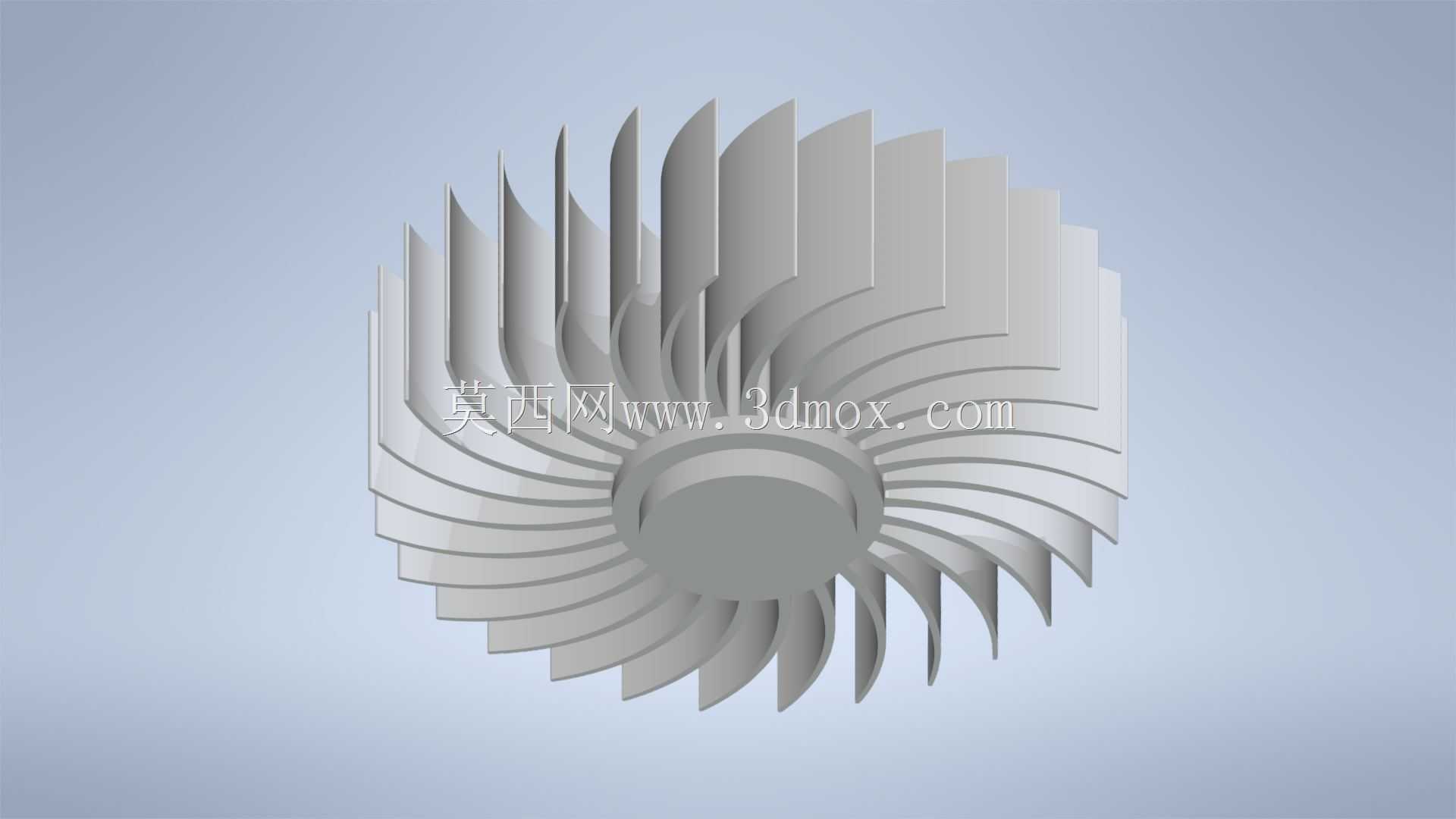

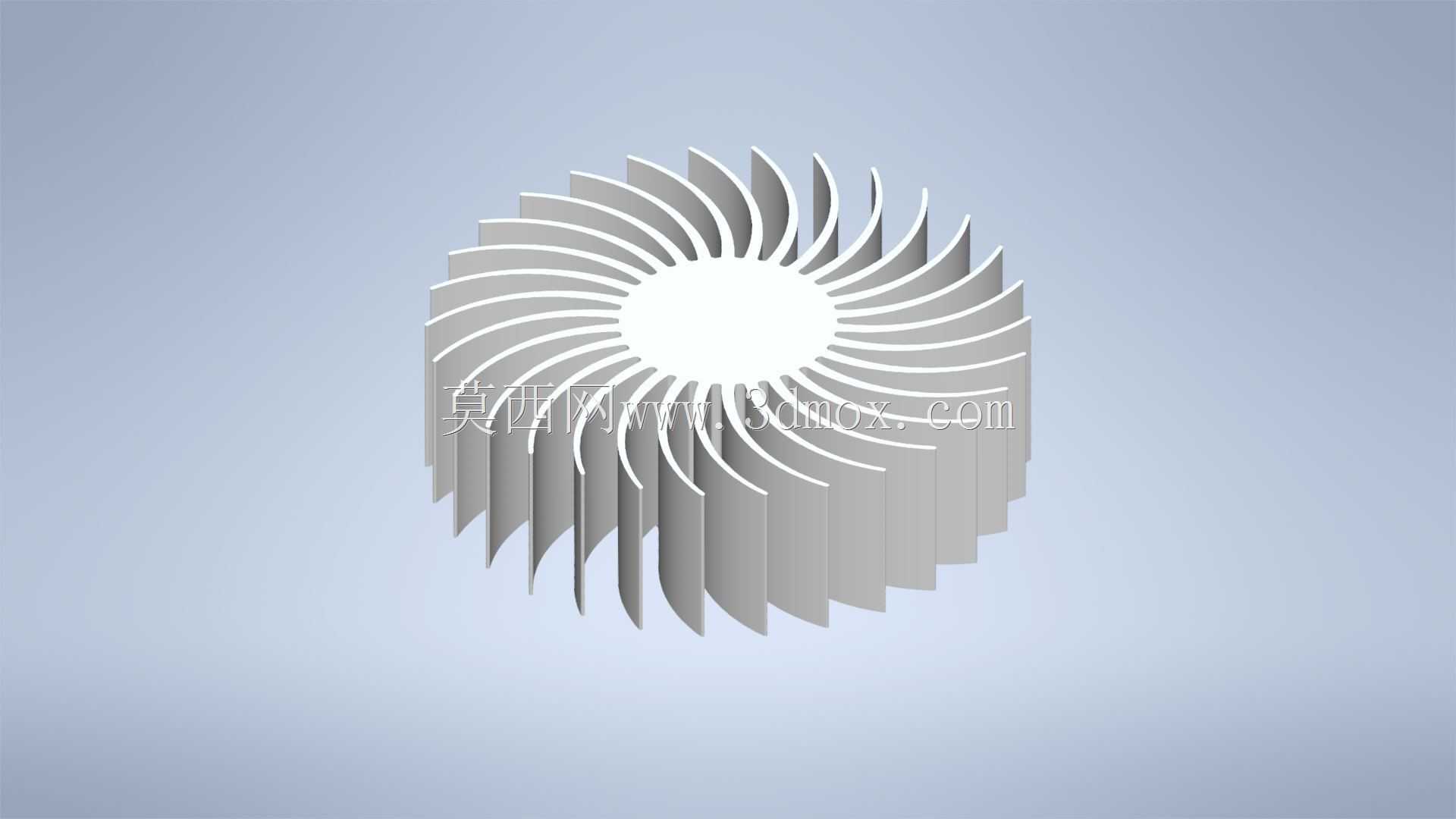

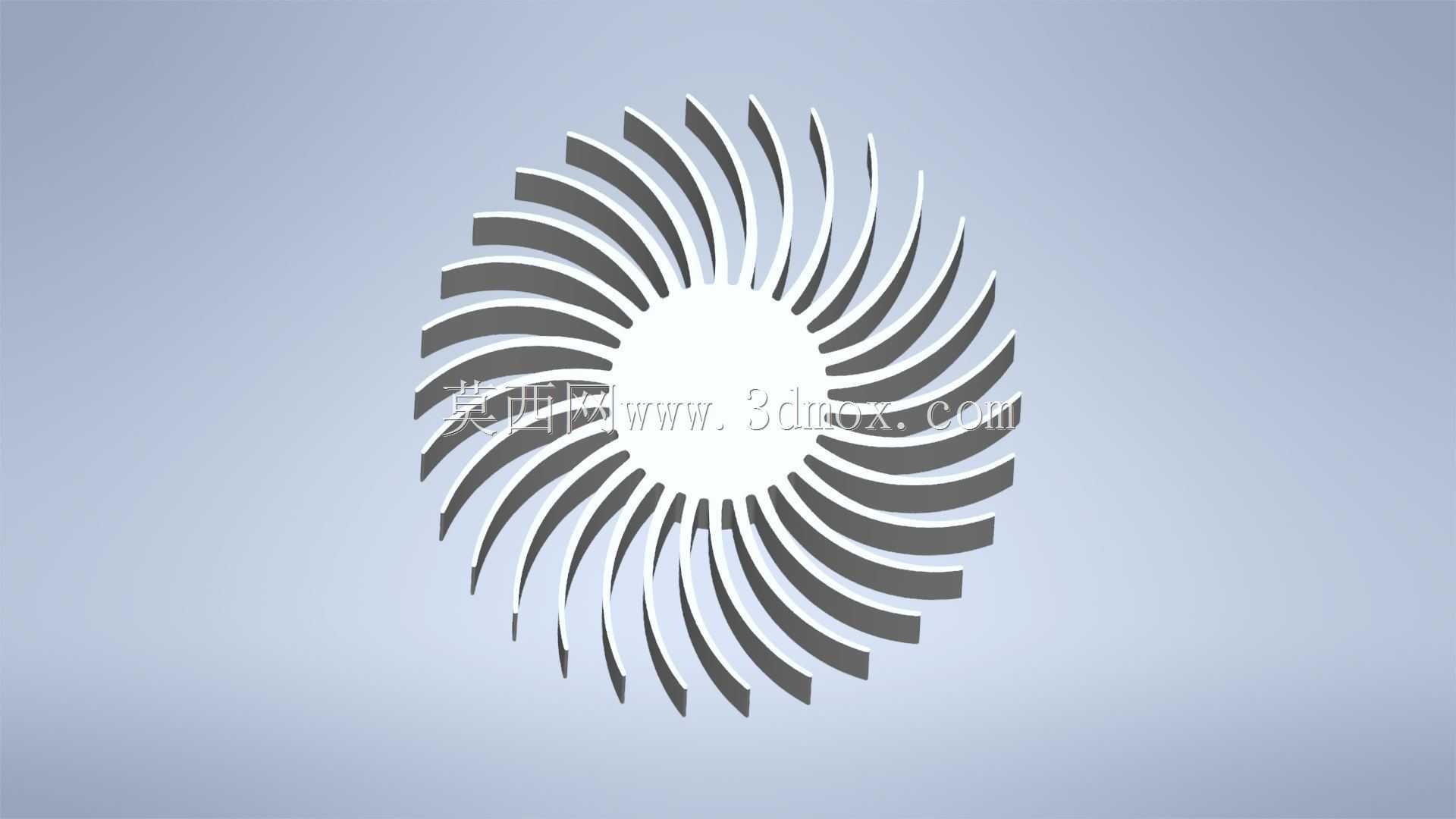

太阳花型铝制径向散热翅片结构

　　在工业电子、功率器件热管理场景中，这类径向排布的太阳花型铝制散热结构是被动散热方案里的经典选型，不需要额外搭配风扇驱动气流，依靠自身翅片拓展的换热面积就能完成热量的自然对流与辐射交换，常被用在密闭工控机箱、LED大功率照明模组、低功耗工业控制板卡、小型功率电源模块这类对运行噪音有严格要求、设备内部空间紧凑的工况里。和传统的平板式散热型材不同，这种周向均匀排布的弧形翅片结构，在设计阶段就充分考虑了自然对流的气流走向，每一片翅片的弧度都顺着热空气上升的流场做了适配，不会出现相邻翅片之间气流阻滞的死区，能让受热面传导上来的热量顺着翅片根部快速扩散到翅片末端，再通过和周围空气的接触完成热交换。

　　从安装适配的角度看，这类散热件的核心安装基准是中心的圆形受热接触面，这个平面需要和发热器件的表面完全贴合，安装时通常会在两个接触面之间填充导热硅脂或者导热垫片，消除微观层面的空气间隙，降低接触热阻，保证发热器件产生的热量能顺畅传导到散热件的基体上。翅片沿着基体周向均匀向外延伸，整体外轮廓为规整圆形，在做设备结构布局的时候，不需要为异形轮廓预留额外的避让空间，只要按照外圆直径预留出对应的安装腔体即可，不管是圆形的灯壳内腔还是方形的设备安装槽位，都能很方便地完成固定，不会出现和周边结构件干涉的问题。

　　设计这类散热结构的时候，核心要平衡的是换热效率、结构重量、加工可行性三者的关系。翅片的高度不能无限制增加，当翅片高度超过一定阈值后，翅片末端的温度会和环境温度差值过小，这部分翅片面积的换热效率会大幅下降，反而会增加不必要的材料成本和结构重量；翅片的数量也需要匹配对应的流场间隙，翅片排布过密的话，自然对流的气流无法顺利进入翅片间隙深处，会导致内部翅片的换热面积无法被有效利用，还会在加工脱模的时候出现翅片变形、断裂的问题。选用铝合金作为基材，一方面是因为铝合金的导热系数足够高，能够满足热量快速从基体扩散到整个翅片的需求，另一方面铝合金的密度低，整体结构重量轻，不会给安装部位带来额外的承重负担，同时铝合金的挤压加工工艺成熟，这类周向排布的翅片结构可以通过一次挤压成型完成毛坯加工，后续只需要做端面的精切和接触面的铣平就能满足使用要求，批量生产的成本可控。

　　在实际的热仿真验证环节，这类结构的辐射换热占比不能被忽略，尤其是在自然对流的工况下，辐射散热量能占到总散热量的三成左右，所以翅片表面通常会做阳极氧化处理，提升表面的发射率，进一步强化辐射换热的效果。和带风扇的主动散热方案相比，这种纯被动的散热结构没有运动部件，不存在风扇轴承磨损、积灰停转的故障风险，全生命周期内不需要做维护，能在多粉尘、高湿度的恶劣工业环境下长期稳定运行，不会因为散热部件失效导致发热器件过热降频甚至烧毁。很多户外运行的通讯设备、监控模组的散热结构都会优先选用这类构型，就是看中了它高可靠性、零维护的特性。

　　做结构适配的时候还要注意，这类散热件的固定方式通常有两种，一种是在中心受热面的周边预留安装螺孔，通过螺丝直接将散热件锁紧在发热器件的安装基板上，另一种是采用卡扣或者导热胶粘接的方式，适合在空间狭小、无法布置螺丝固定位的场景里使用。不管采用哪种固定方式，都要保证安装压力均匀分布在中心接触面上，避免压力不均导致接触面出现缝隙，或者压力过大压损下方的陶瓷类发热器件。翅片的边缘会做微小的倒角处理，避免安装过程中锋利的翅片边缘划伤操作人员或者周边的线束，同时也能减少加工过程中翅片边缘的毛刺残留，提升成品的装配安全性。
