数控车床车削槽类加工零件结构

　　在常规轴类、盘套类回转零件的批量加工场景中，带多阶环形槽的锥台结构零件一直是数控车床加工的典型适配对象，这类零件常见于液压系统阀芯组件、传动系统定位套、管路连接接头等工业应用场景，承担轴向定位、密封槽安装、流体导流、配合面限位等核心功能，其加工精度直接影响整套组件的装配同轴度、密封可靠性与运行寿命。

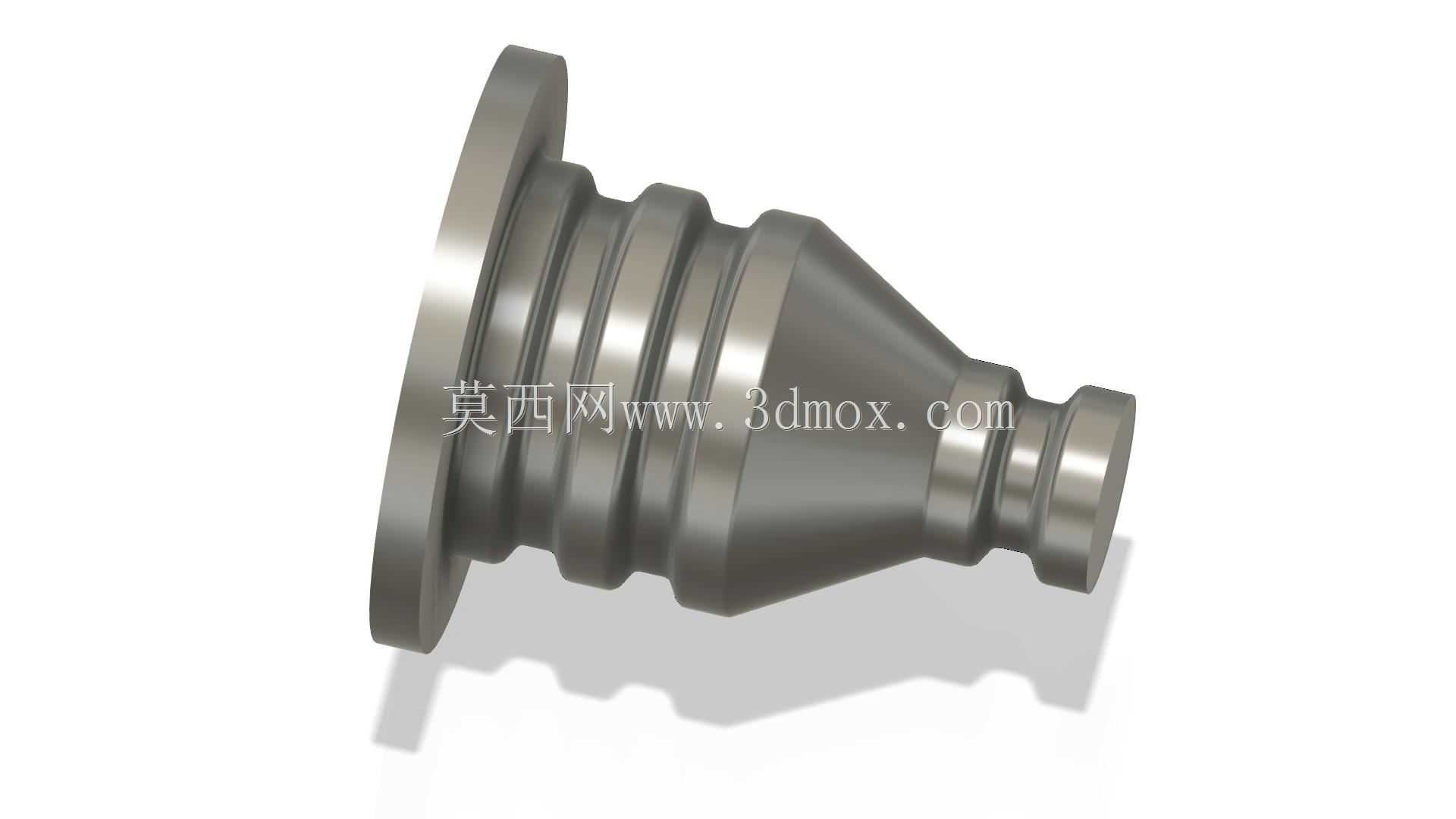

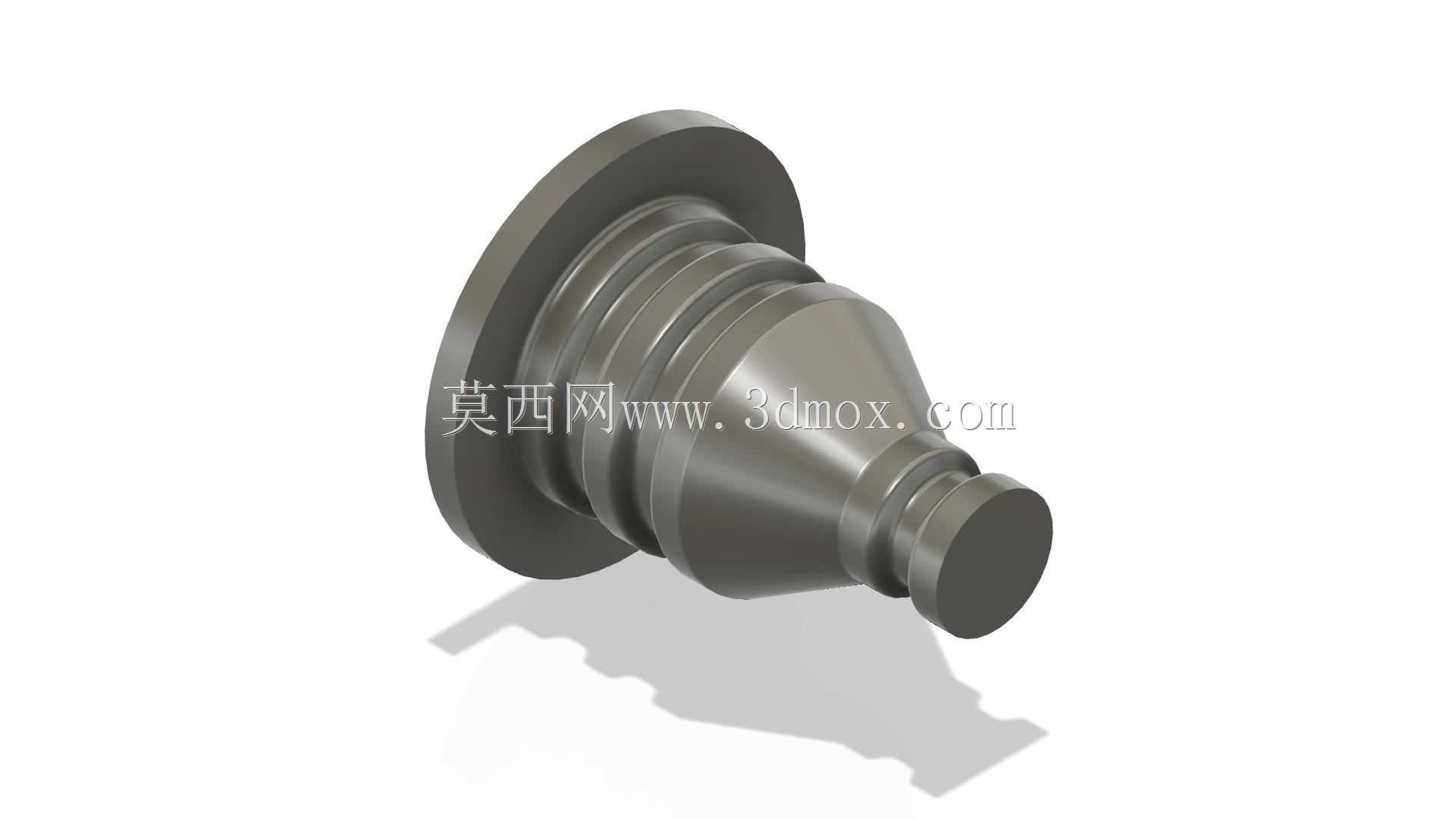

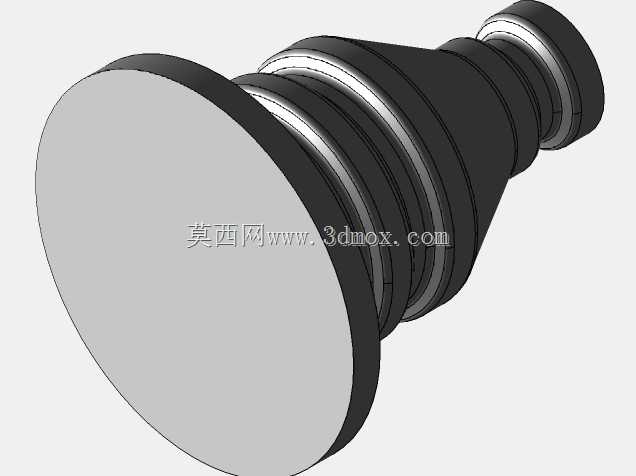

　　从零件实际功能需求出发，该零件采用一端带法兰安装盘、主体为多阶锥面过渡、末端带小直径圆柱定位段的整体回转结构，法兰端的大直径端面作为安装基准面，加工时需保证端面与零件回转轴线的垂直度控制在0.02mm以内，避免装配后出现偏斜导致的配合间隙不均问题。主体段的多道环形槽并非等宽等深设计，靠近法兰端的宽槽用于安装弹性挡圈实现轴向限位，槽的侧壁需保证与轴线垂直，槽底圆角严格按照装配需求设置，避免挡圈安装后出现卡滞或受力断裂的问题；中段的窄槽为密封槽，槽宽与槽深的尺寸公差需控制在IT7级精度，适配O型密封圈的安装压缩量要求，槽口设置微小倒角防止安装密封圈时被锐边割破。锥面过渡段采用1:10的标准锥度，可与对应锥孔实现无间隙配合，锥面的表面粗糙度要求达到Ra1.6，保证配合面的接触面积不低于85%，满足定心精度与传力需求。末端的小直径圆柱段为装配导向段，端部设置C2倒角，方便装配时快速导入配合孔位，避免磕碰损伤配合面。

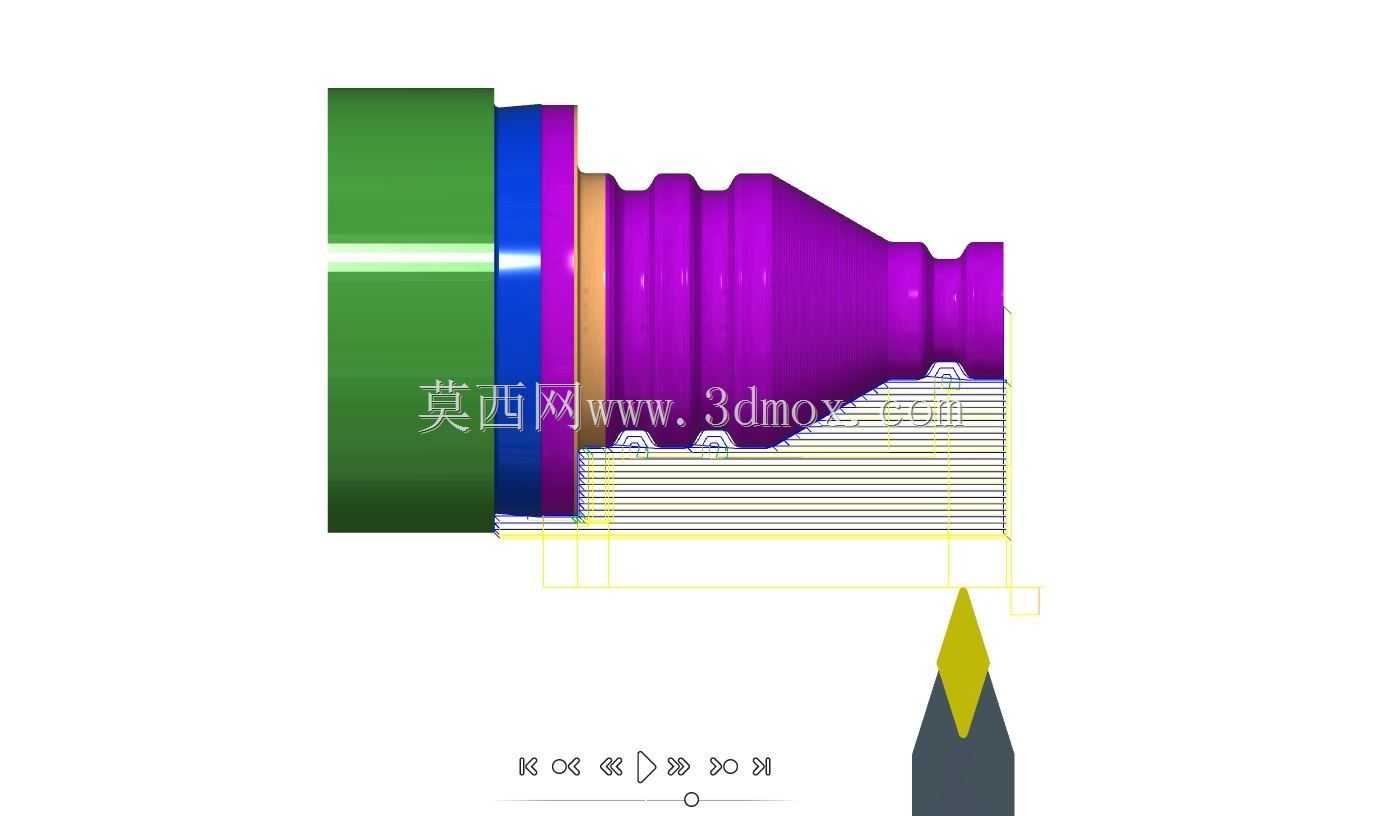

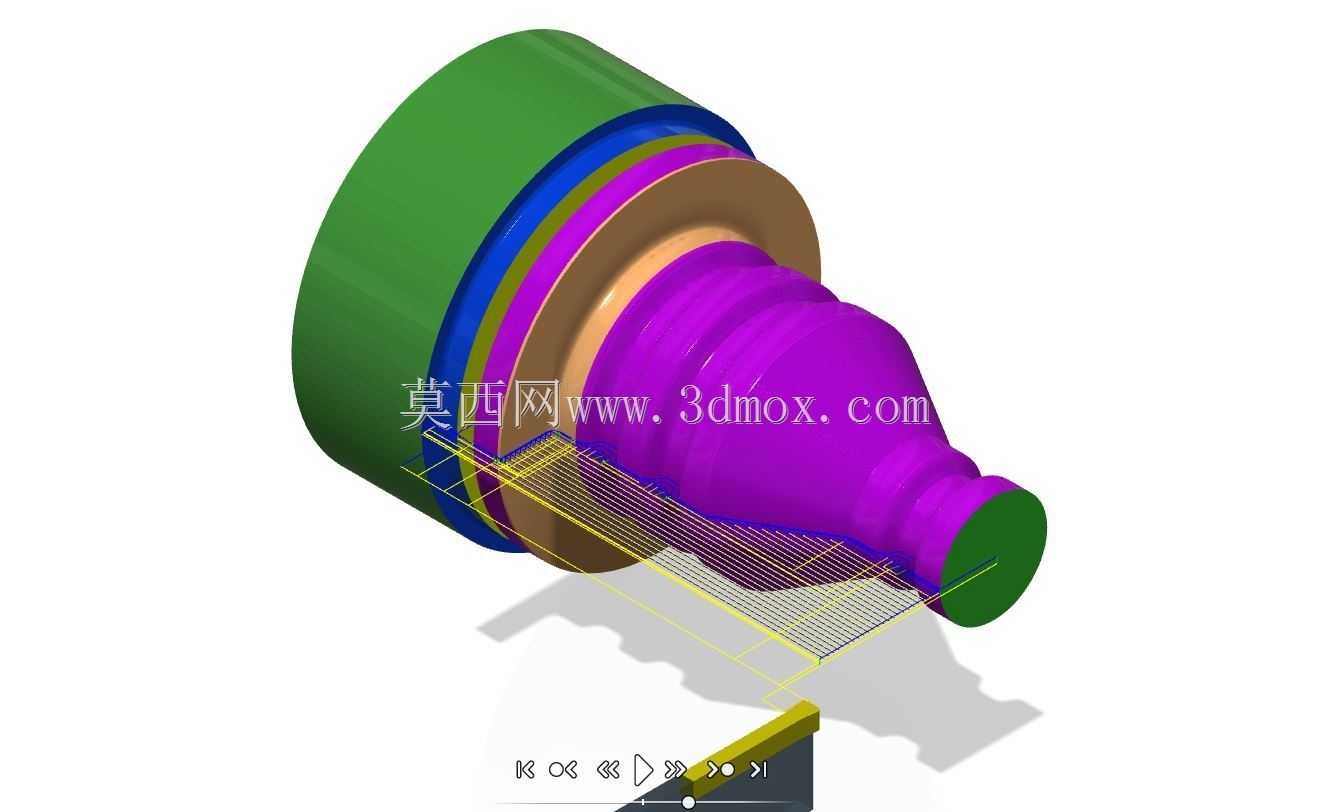

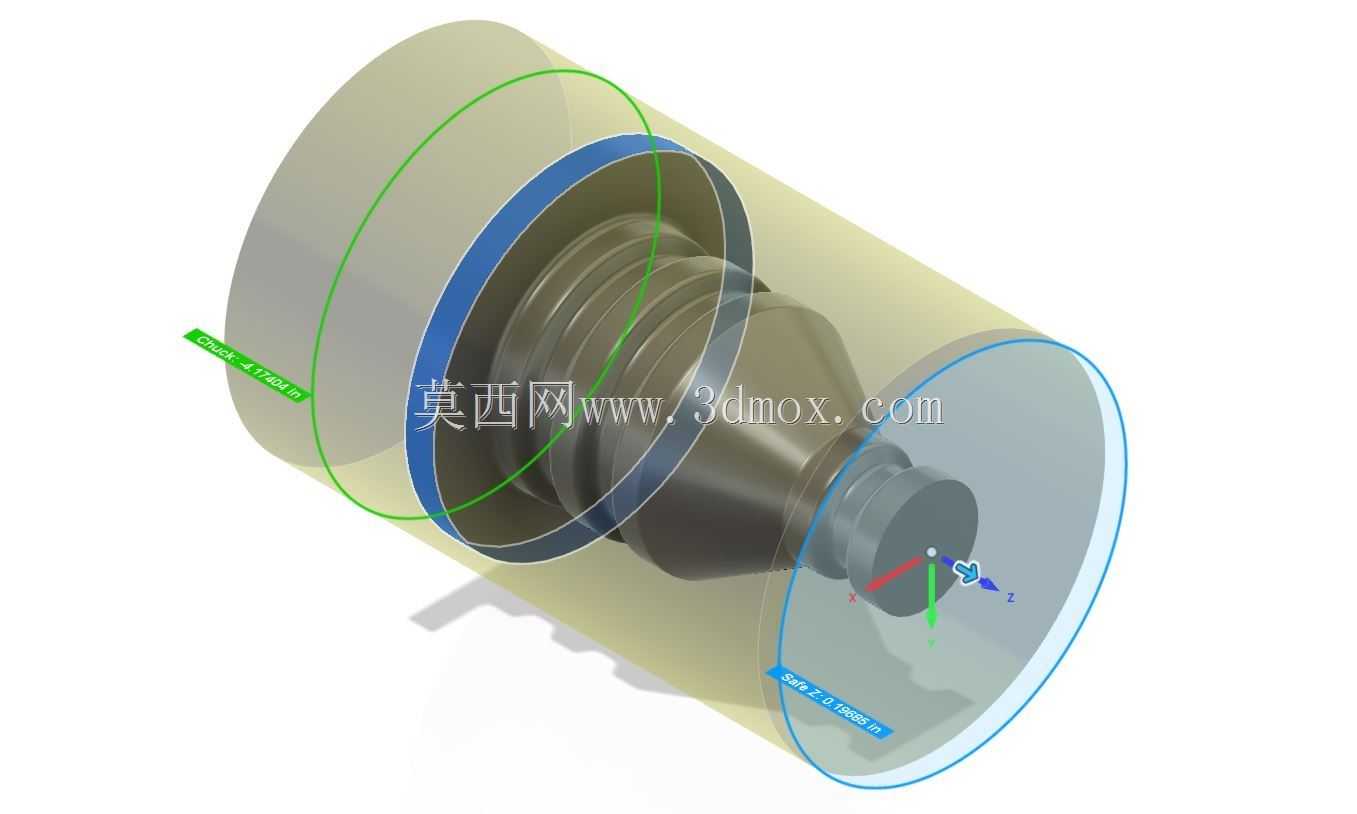

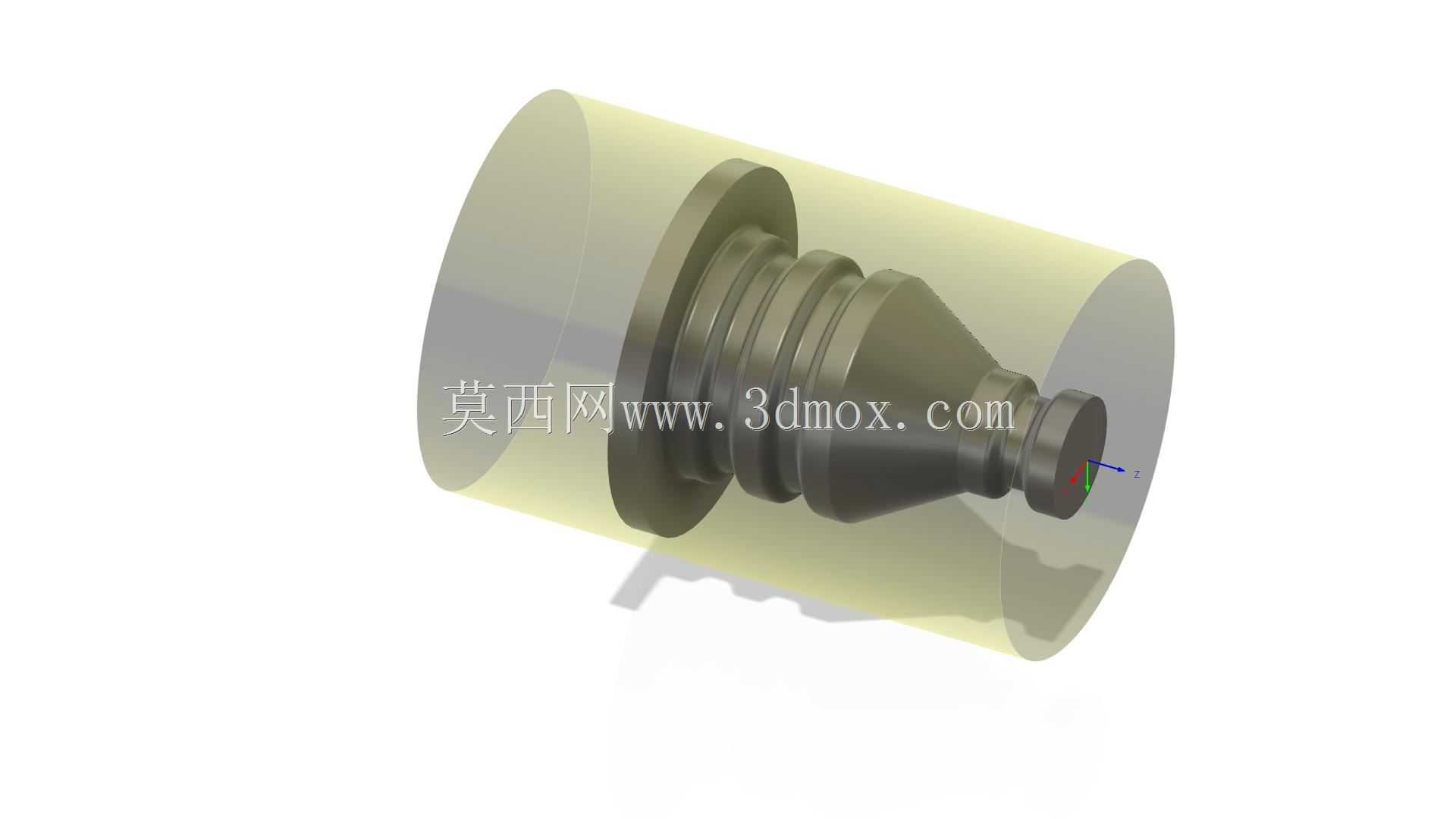

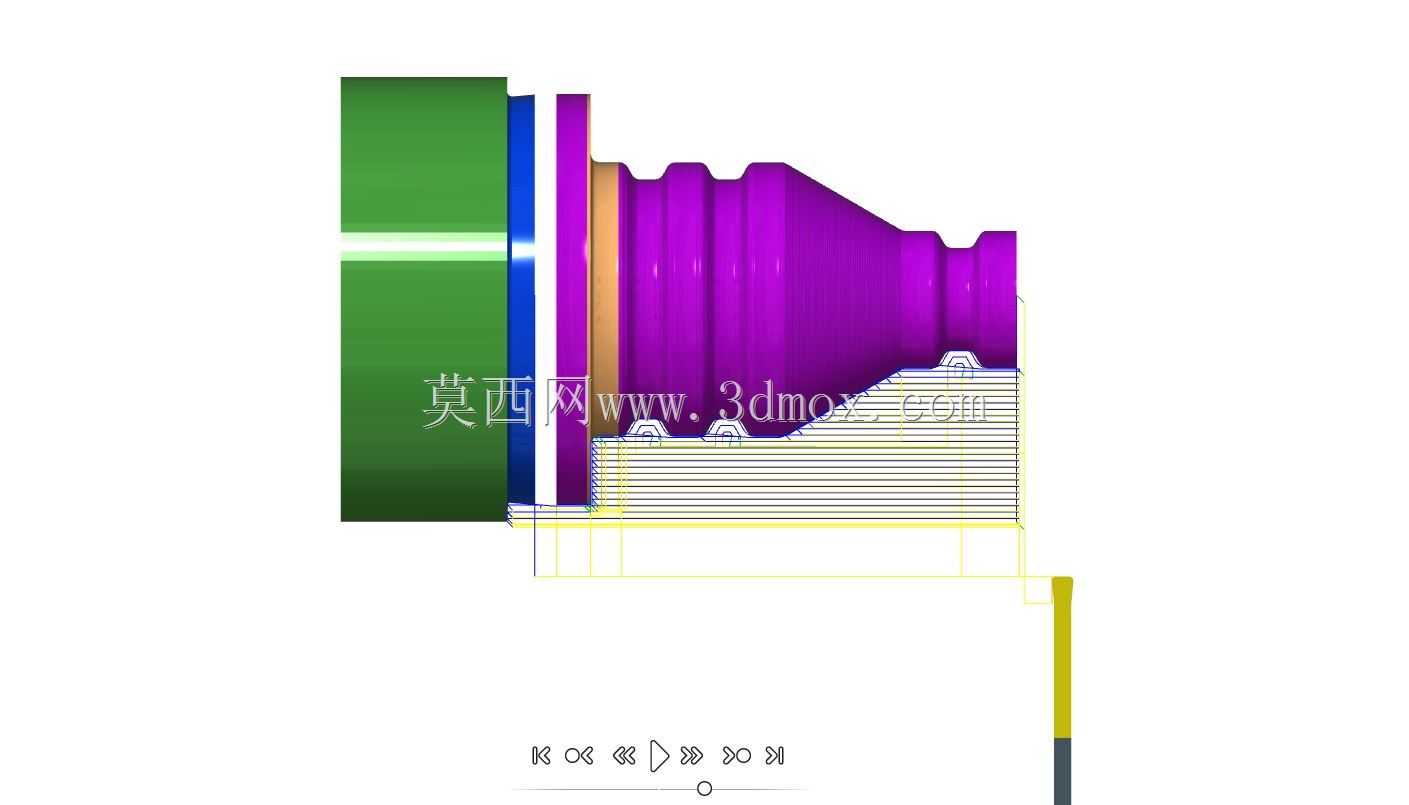

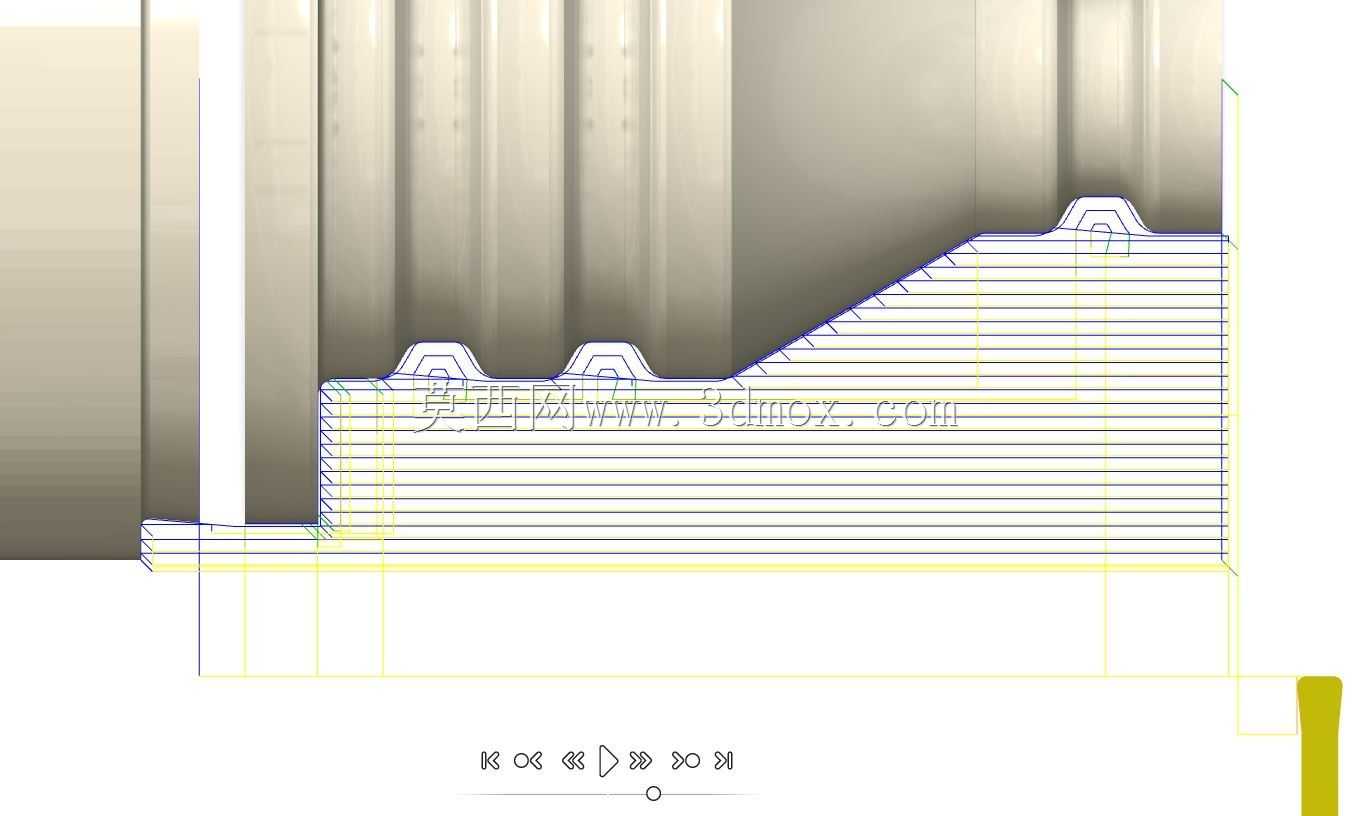

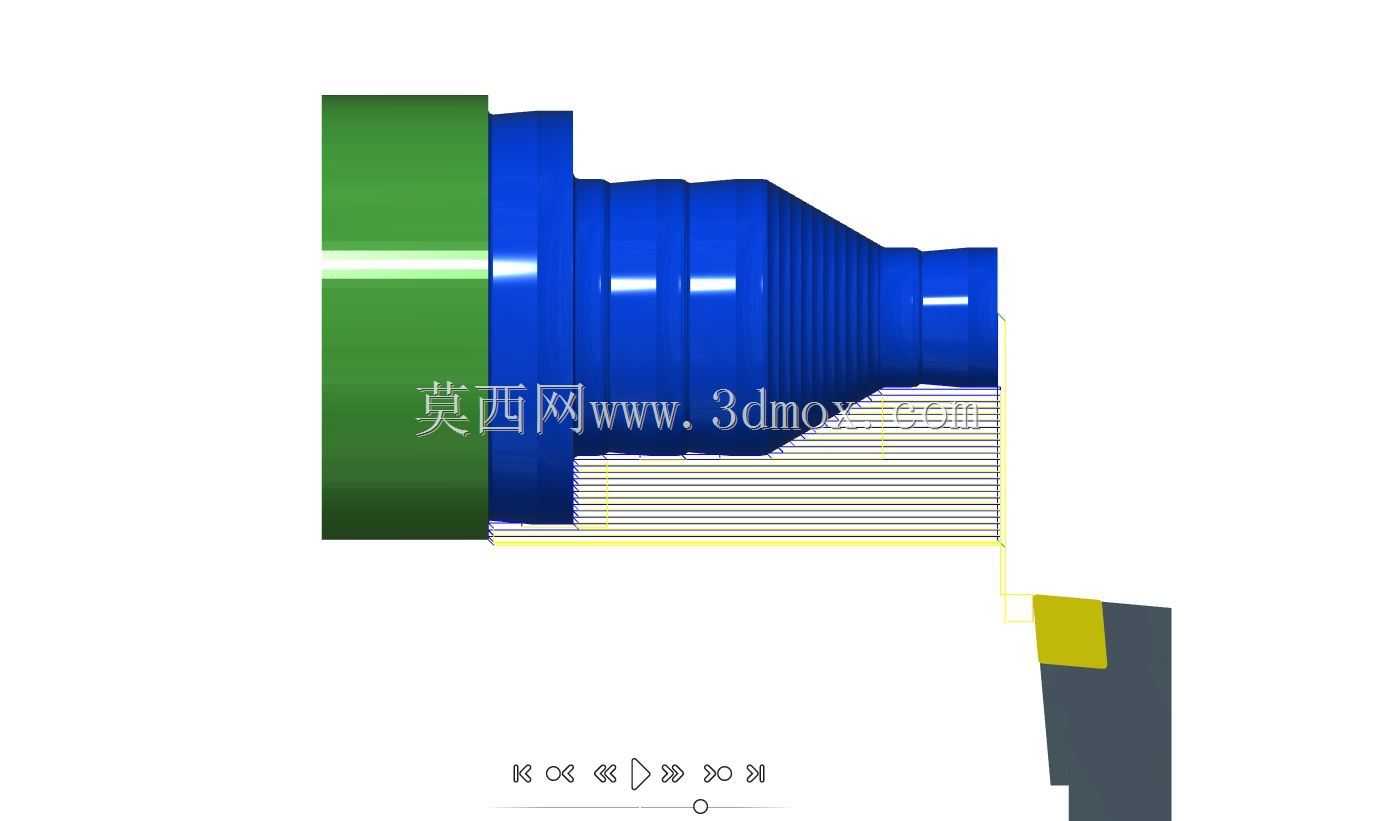

　　从加工工艺与建模逻辑来看，该零件的三维建模完全遵循车削加工的走刀逻辑，以回转轴线为建模基准，所有轮廓特征均围绕轴线旋转生成，建模过程中特意保留了各加工特征的退刀槽结构，避免实际加工时出现刀具碰撞或加工不到位的问题。刀具轨迹的计算充分考虑了硬质合金涂层车刀的最大寿命优化，粗加工阶段采用分层切削方式，单边留0.2mm精加工余量，切削参数匹配常规数控车床的刚性表现，避免大切深导致的零件变形；精加工阶段按照从右到左的走刀顺序，依次完成导向段外圆、锥面、各环形槽、法兰端面的加工，其中槽加工采用切槽刀分层进给，每次进给后设置短暂停留，保证槽底的平整度，同时避免刀具长时间连续切削导致的刃口磨损过快。

　　在安装边界方面，该零件的最大外圆为法兰端直径，装配时法兰端面与安装基座贴合，通过法兰端的均布安装孔实现固定，整体轴向安装尺寸需匹配对应组件的腔体深度，保证装配后末端导向段的伸出长度符合设计要求，不会与相邻运动部件发生干涉。建模过程中所有特征的尺寸链均从法兰安装基准面开始标注，避免基准转换带来的尺寸累积误差，各段同轴度公差以法兰端内孔与外圆的公共轴线为基准，保证整体回转精度满足高速运转场景下的动平衡要求。这类槽类回转零件的建模与加工方案，可直接复用在同类型不同尺寸的接头、定位套、阀芯零件开发中，只需调整对应段的直径、长度与槽位参数，即可快速生成适配不同工况的加工模型，大幅减少重复建模与工艺编制的工作量。
