Haas三轴铣床加工用盒型基座零件结构

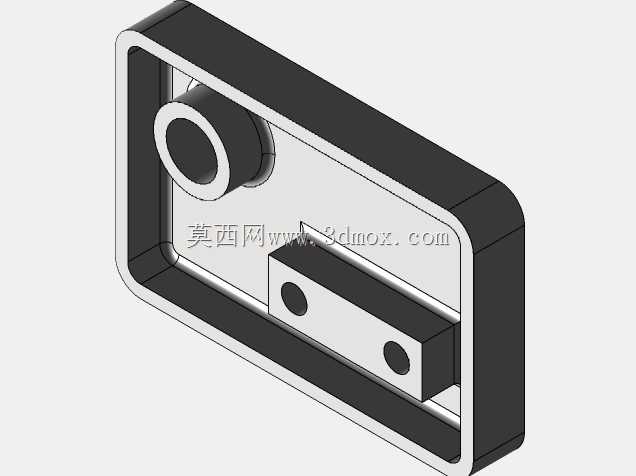

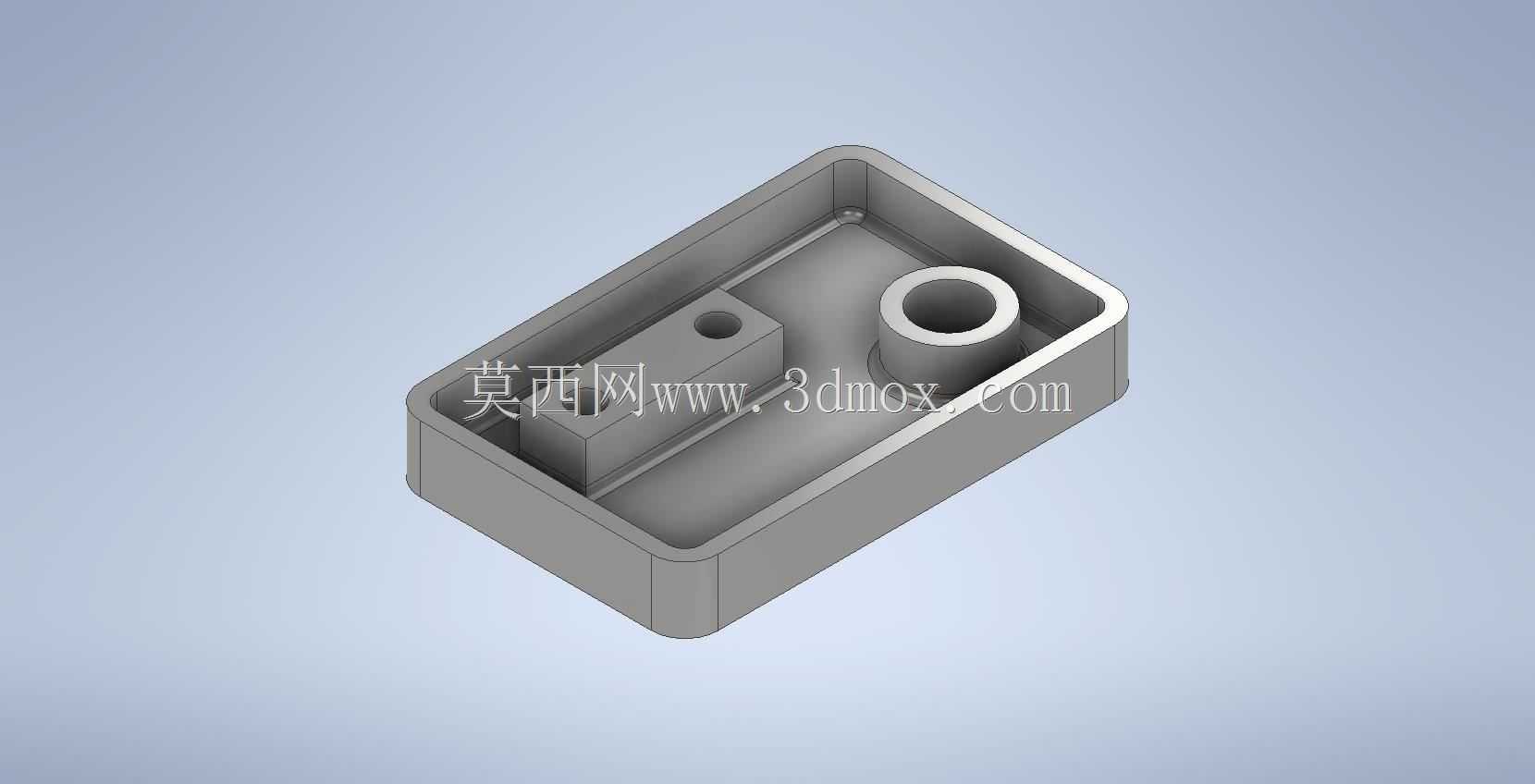

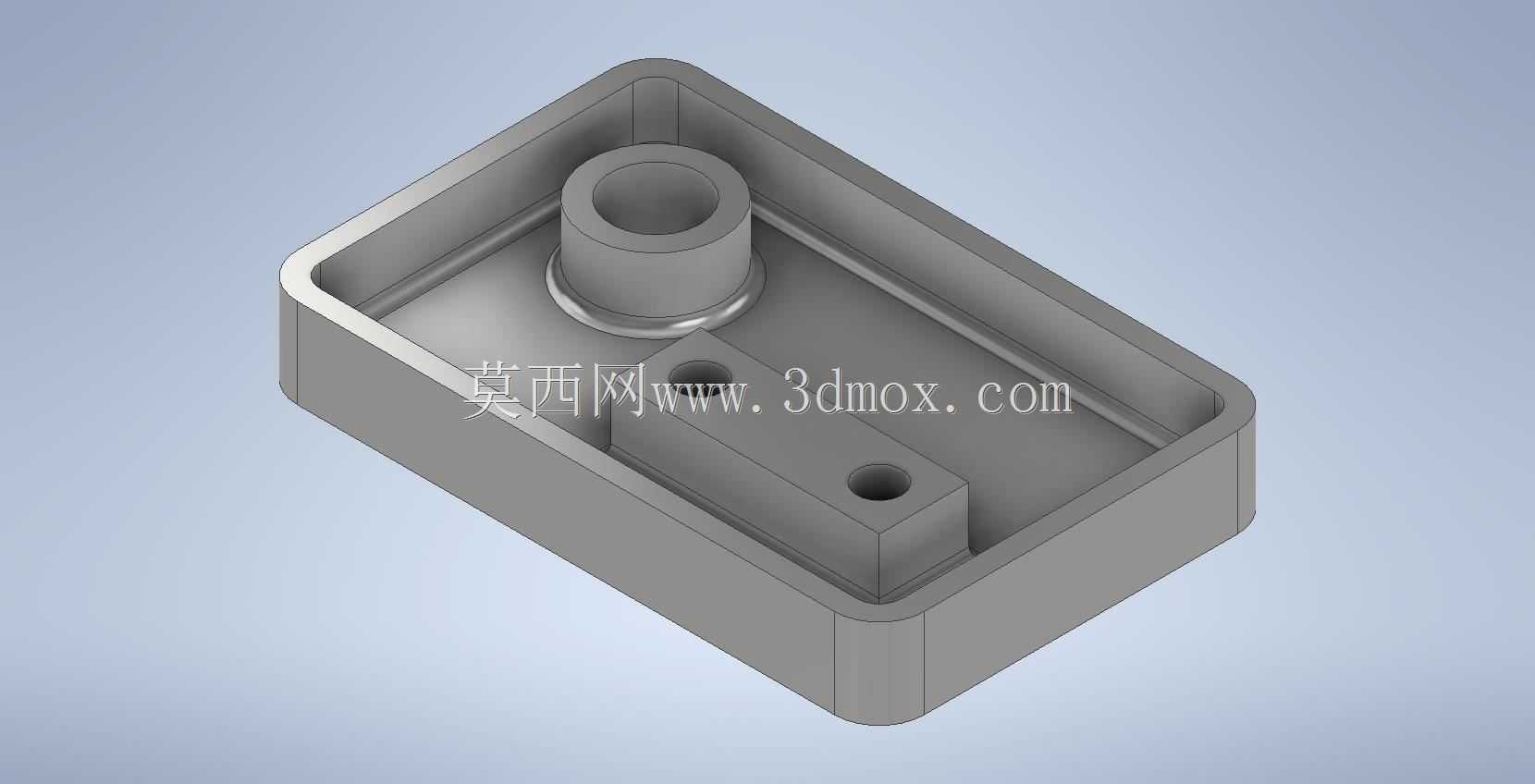

　　不会因为壁厚差过大导致铣削加工时出现振刀纹路，也能减少原材料的切削余量。零件内部的特征排布完全遵循三轴加工的Z轴分层铣削逻辑，中心位置的凸台圆柱是核心安装定位特征，圆柱内设置的通孔用于穿装固定螺栓或者流体管路，圆柱根部设计了1mm的退刀槽，能保证铣削端面时刀具不会蹭到盒体的安装底面，同时也能让配合安装的零件端面完全贴合，避免出现装配间隙。旁边的两个带孔凸台分别用于安装定位销和小型传感元件，凸台的高度比中心圆柱低2mm，既不会干涉中心位置的主部件安装，也能保证侧面安装的元件接线空间充足，凸台上的安装孔底部预留了0.5mm的工艺余量，方便后续钳工根据实际装配需求做孔位的微调，避免加工时直接钻穿盒体底面影响密封性能。设计这类零件的时候，在常规三轴立式铣床的精密零件加工场景中，这类盒型基座零件属于小型液压阀组、传感模块安装的典型承载结构，日常多用于自动化产线的检测单元固定、小型工装的定位基座，适配车间常规批量铣削工序的加工要求，不需要额外的四轴转台辅助就能完成全部特征加工，能有效降低小批量零件的加工成本，缩短单件加工的换刀与装夹耗时。从实际加工落地的角度看，这个零件的设计完全贴合三轴铣床的加工行程边界，整体采用带圆角的矩形盒体结构，外轮廓的圆角半径统一设置为R3，既避免了加工时刀具在直角位置的进给停顿产生的接刀痕，也能减少零件使用过程中边角磕碰带来的形变，盒体的侧壁厚度保持均匀4mm，在保证整体结构刚性的前提下，尽可能控制零件的整体重量，

　　首先要考虑的是三轴铣床的刀具可达性，所有内部特征的侧壁都设置了2度的拔模斜度，方便粗加工后刀具顺利抬刀，不会因为侧壁垂直导致刀具退刀时刮伤已加工表面，盒体的底面设置了0.2mm的平面度公差要求，加工时先铣削底面作为基准面，再一次装夹完成所有内部特征的加工，不需要二次翻面装夹，能有效保证各个特征之间的位置度公差，中心圆柱和侧边凸台的位置度公差控制在0.02mm以内，完全满足常规工业元件的安装精度要求。从安装边界来看，这个零件的外轮廓尺寸控制在120mm80mm35mm范围内，刚好适配Haas OM系列小型三轴铣床的工作台装夹范围，用普通的平口钳就能完成装夹，不需要制作专用的工装夹具，零件的四个边角位置没有设置突出的安装耳，

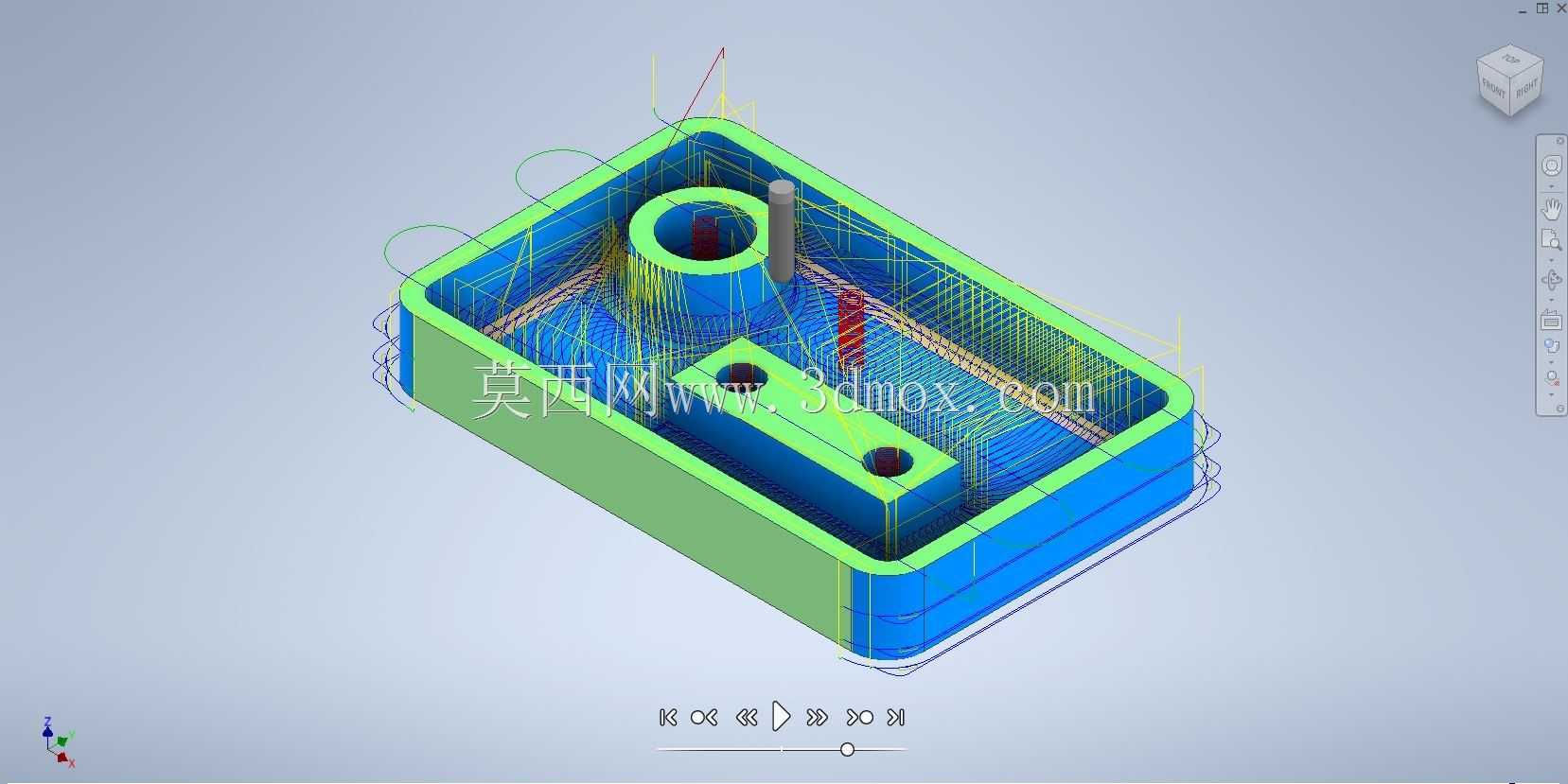

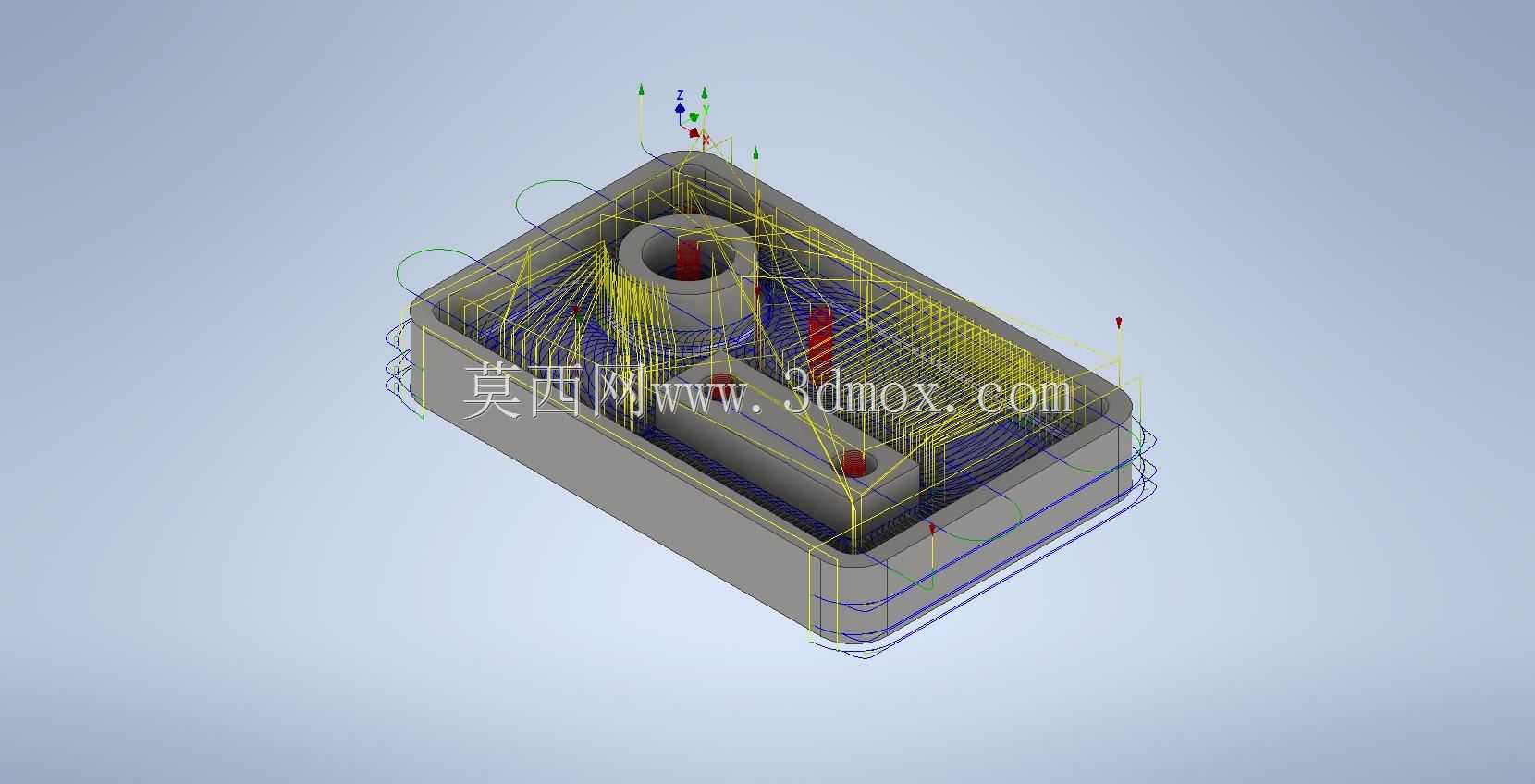

　　安装时可以直接通过盒体底面的内螺纹孔固定在安装面板上，螺纹孔的位置避开了内部的凸台特征，不会出现加工螺纹时钻穿内部型腔的问题。实际加工过程中，粗加工采用D10的平底立铣刀，分层铣削的深度设置为1mm，进给速度控制在1200mm/min，主轴转速2500转，能快速去除大部分余量，精加工时换用D6的平底铣刀，侧壁加工的进给速度降到800mm/min，主轴转速提升到3500转，保证侧壁的表面粗糙度能达到Ra1.6的要求，中心圆柱的内孔采用镗刀加工，保证孔径的公差在H7范围内，能和穿装的螺栓或者管路形成间隙配合，方便装配时的调整。这类零件在实际车间生产中，大多用于小型液压站的阀块安装基座、自动化设备的传感器安装盒，或者是小型工装的定位底座，

　　因为整体结构没有复杂的曲面特征，完全适配三轴铣床的加工能力，编程时只需要生成2.5轴的铣削路径就能完成全部加工，不需要复杂的多轴联动编程，对操机人员的技术要求也相对较低，很适合小批量的外协加工或者车间内部的自制件生产，零件的壁厚均匀性设计也能减少加工后的应力变形，加工完成后只需要做简单的去毛刺处理就能直接投入使用，不需要额外的表面处理工序，能进一步压缩生产周期，降低零件的整体制造成本。在刀具轨迹的设计上，所有的走刀路径都采用顺铣的方式，能有效延长刀具的使用寿命，减少刀具的磨损，在内部型腔的拐角位置，刀具路径会自动添加圆弧过渡，避免刀具在拐角处突然降速导致的啃刀问题，同时也能减少机床的负载冲击，保护机床的主轴和进给系统，抬刀高度设置为5mm，既不会因为抬刀过高增加空行程时间，也不会因为抬刀过低导致刀具移动时刮碰到零件的已加工表面。
