可调节式室外空调机组支撑安装架

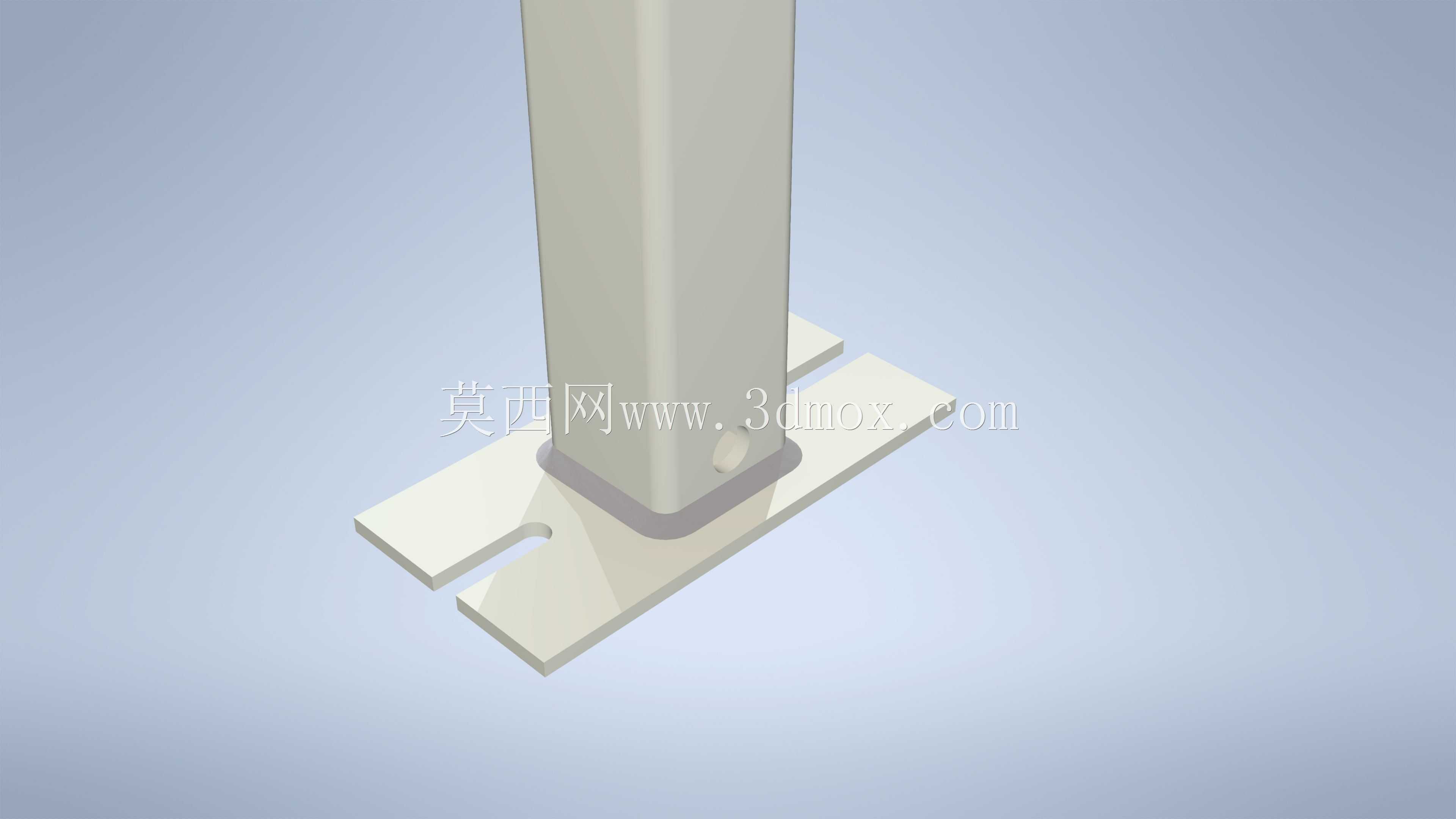

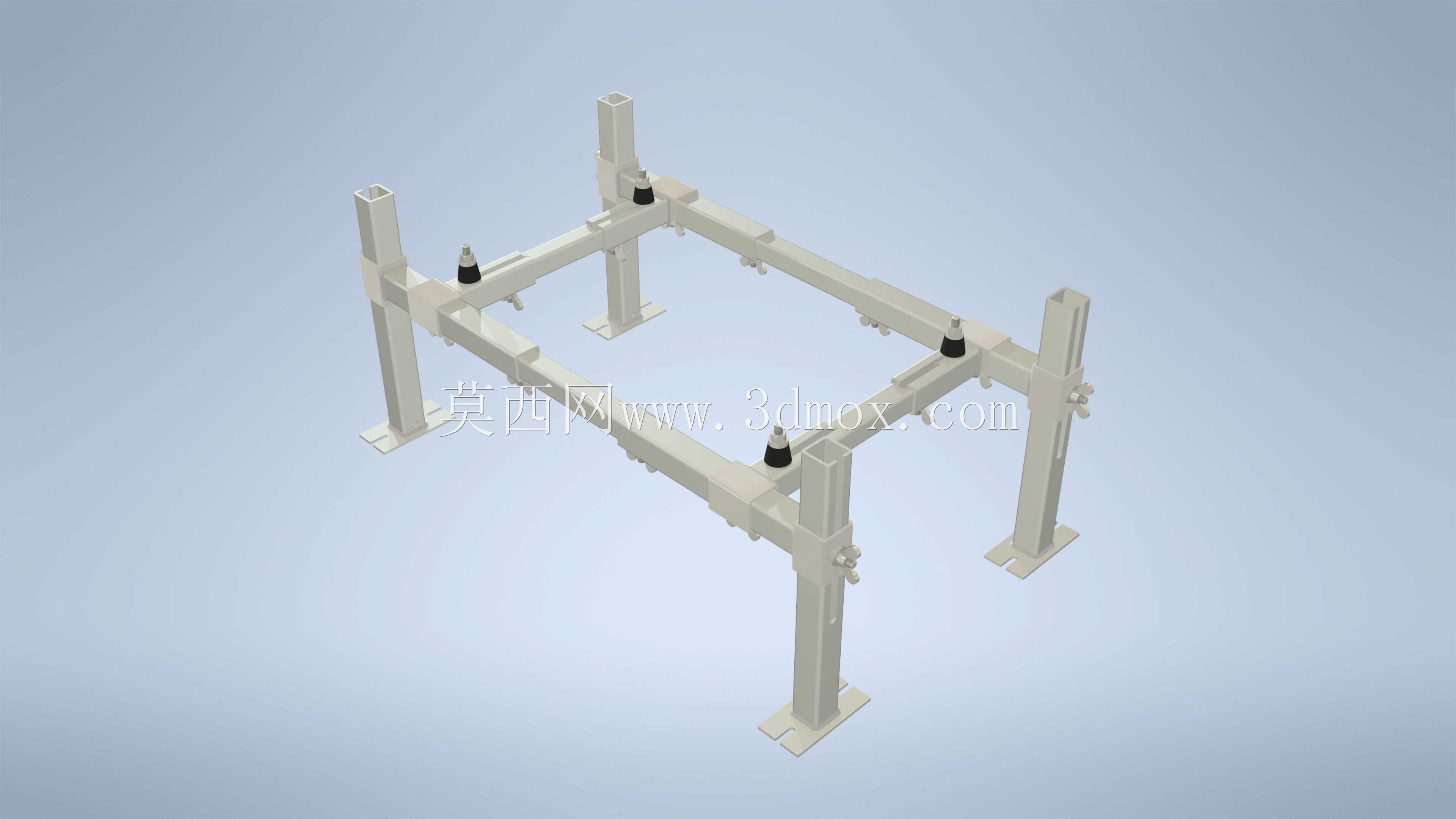

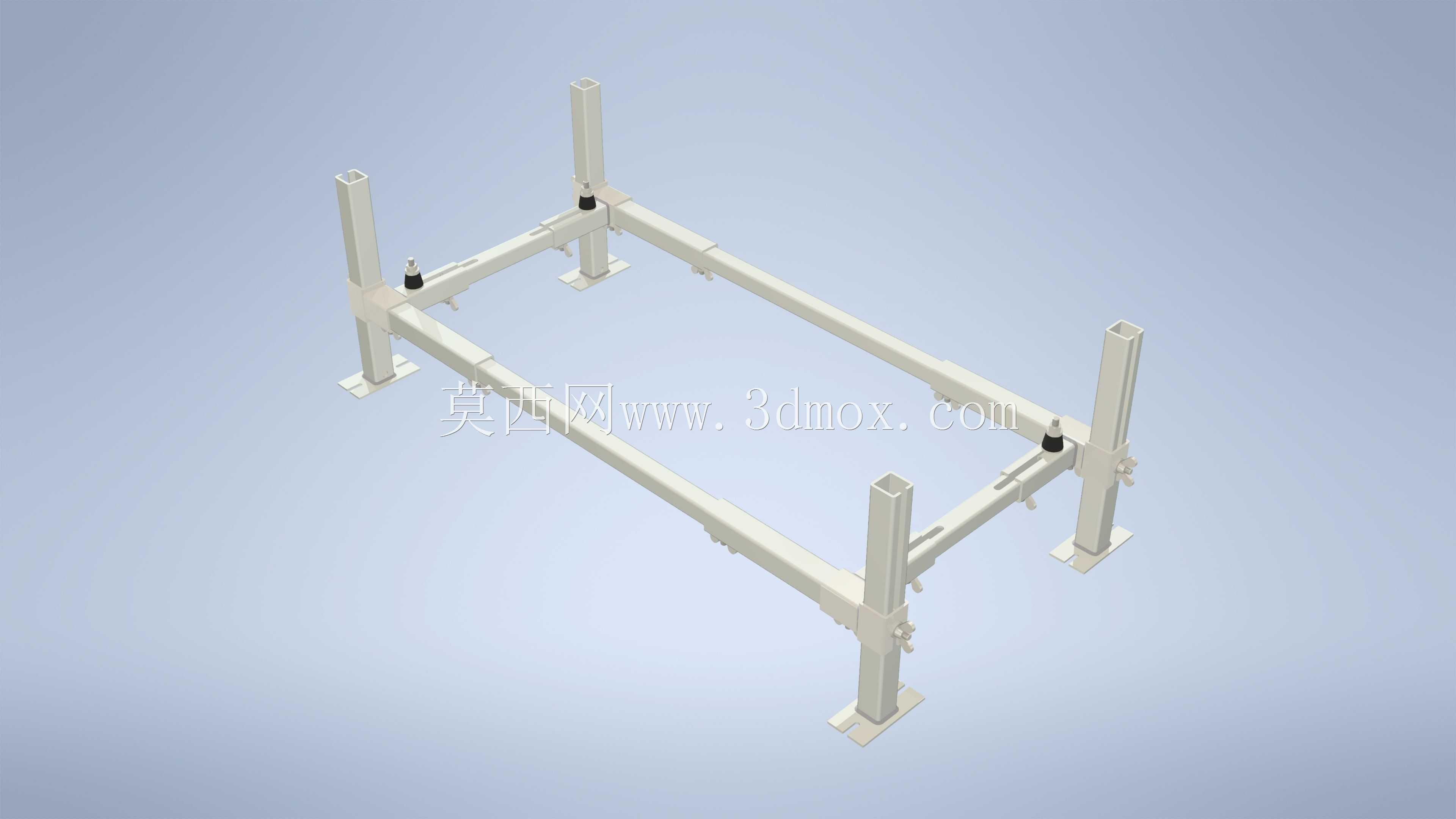

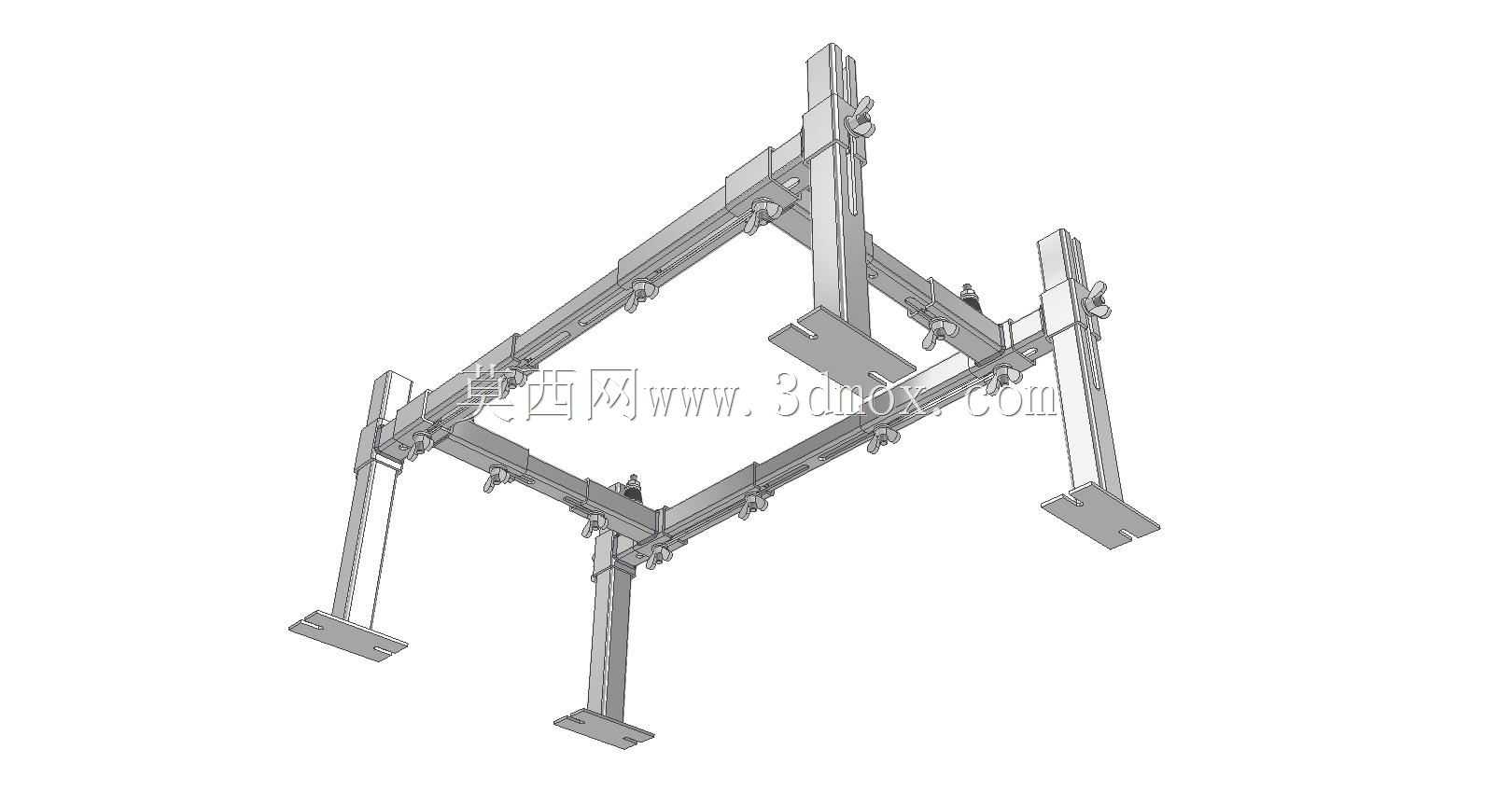

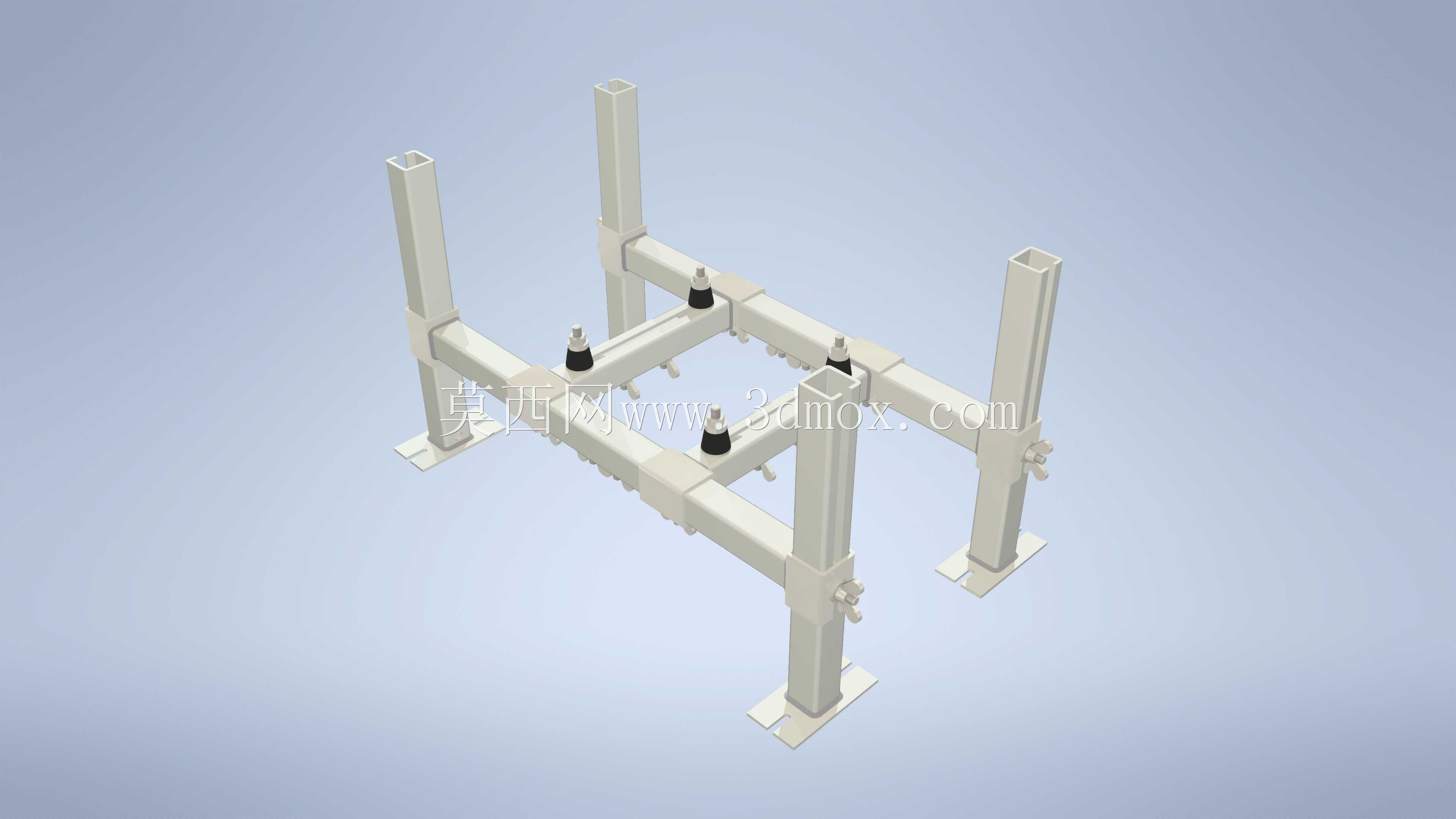

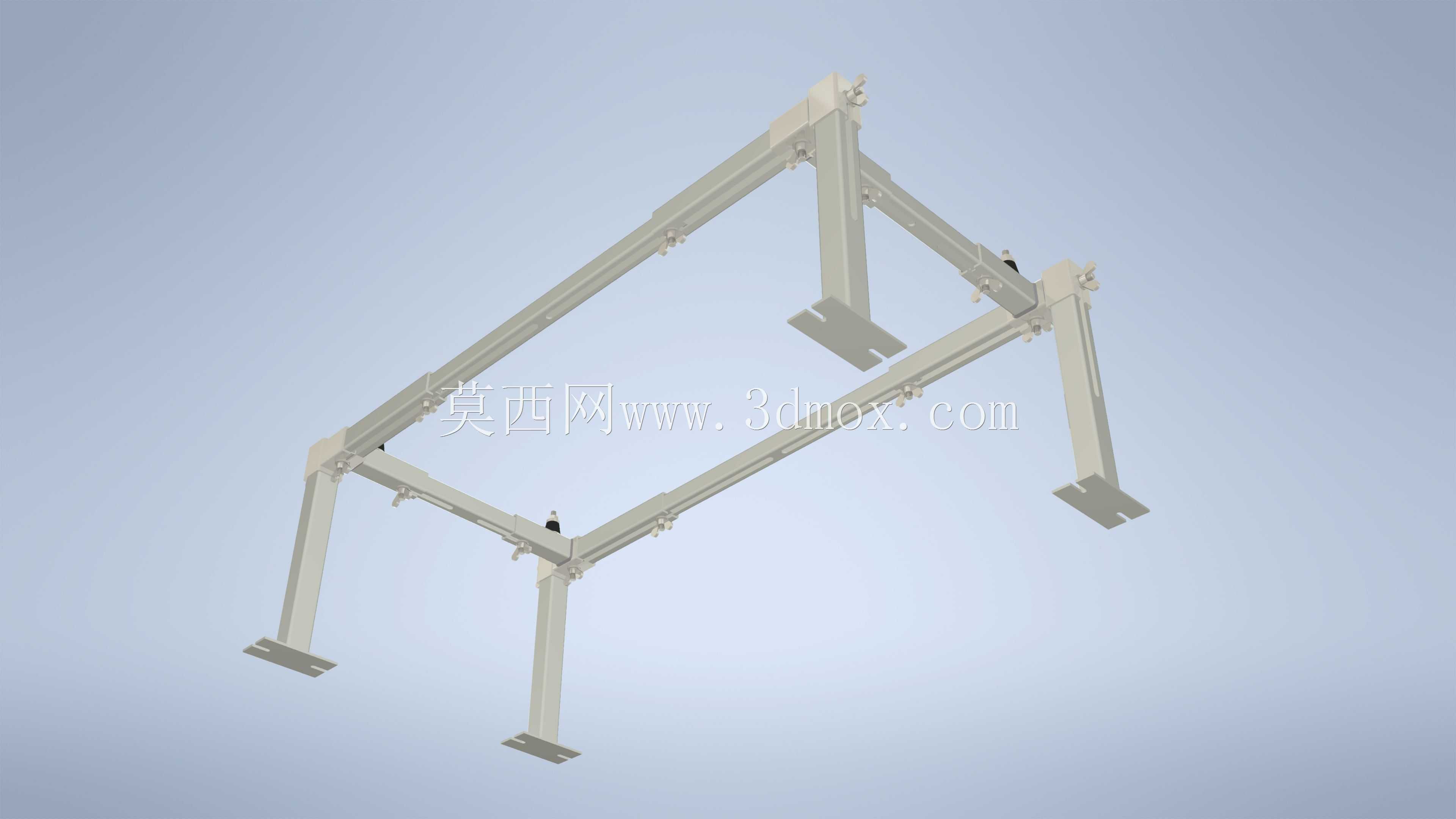

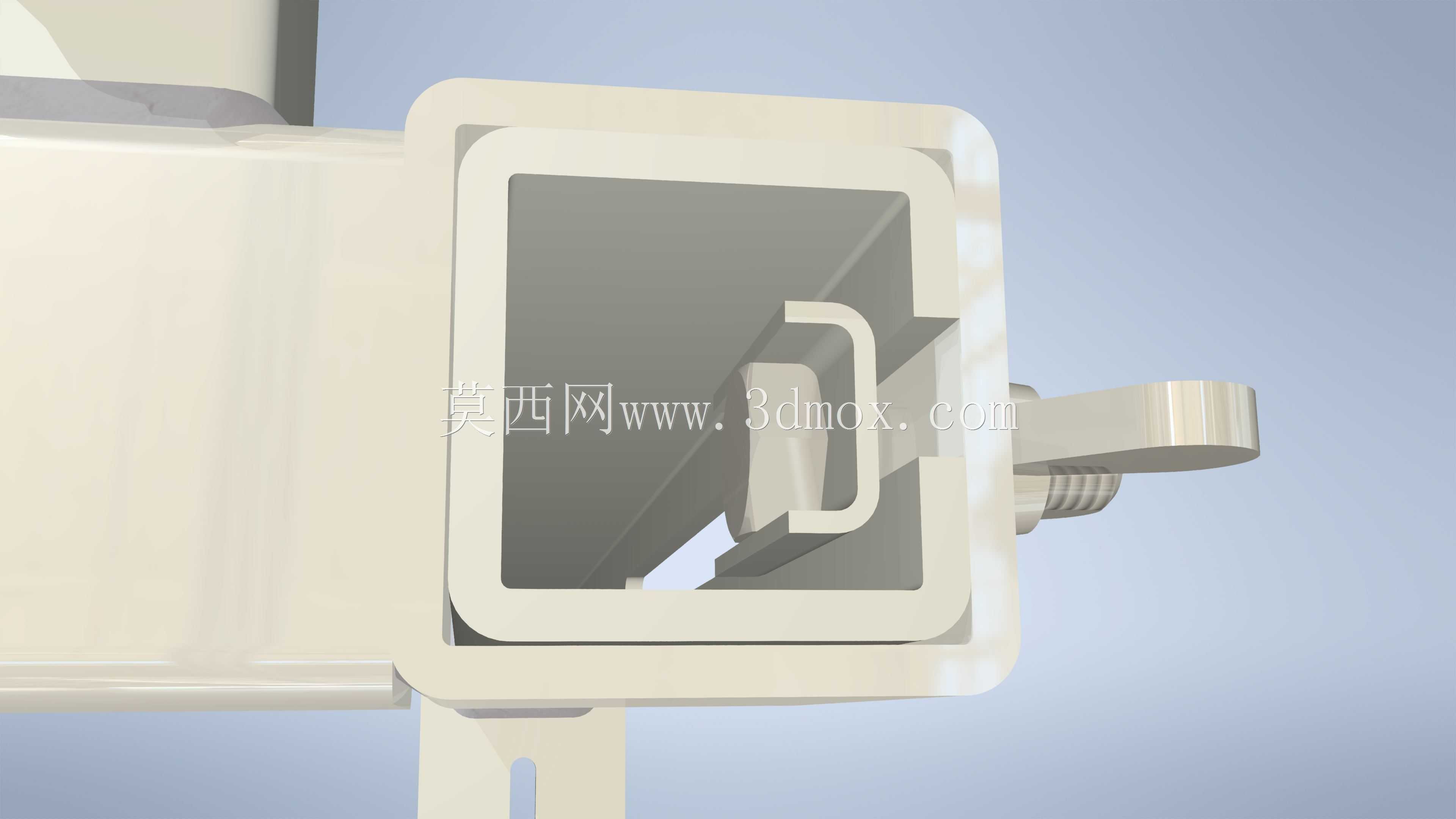

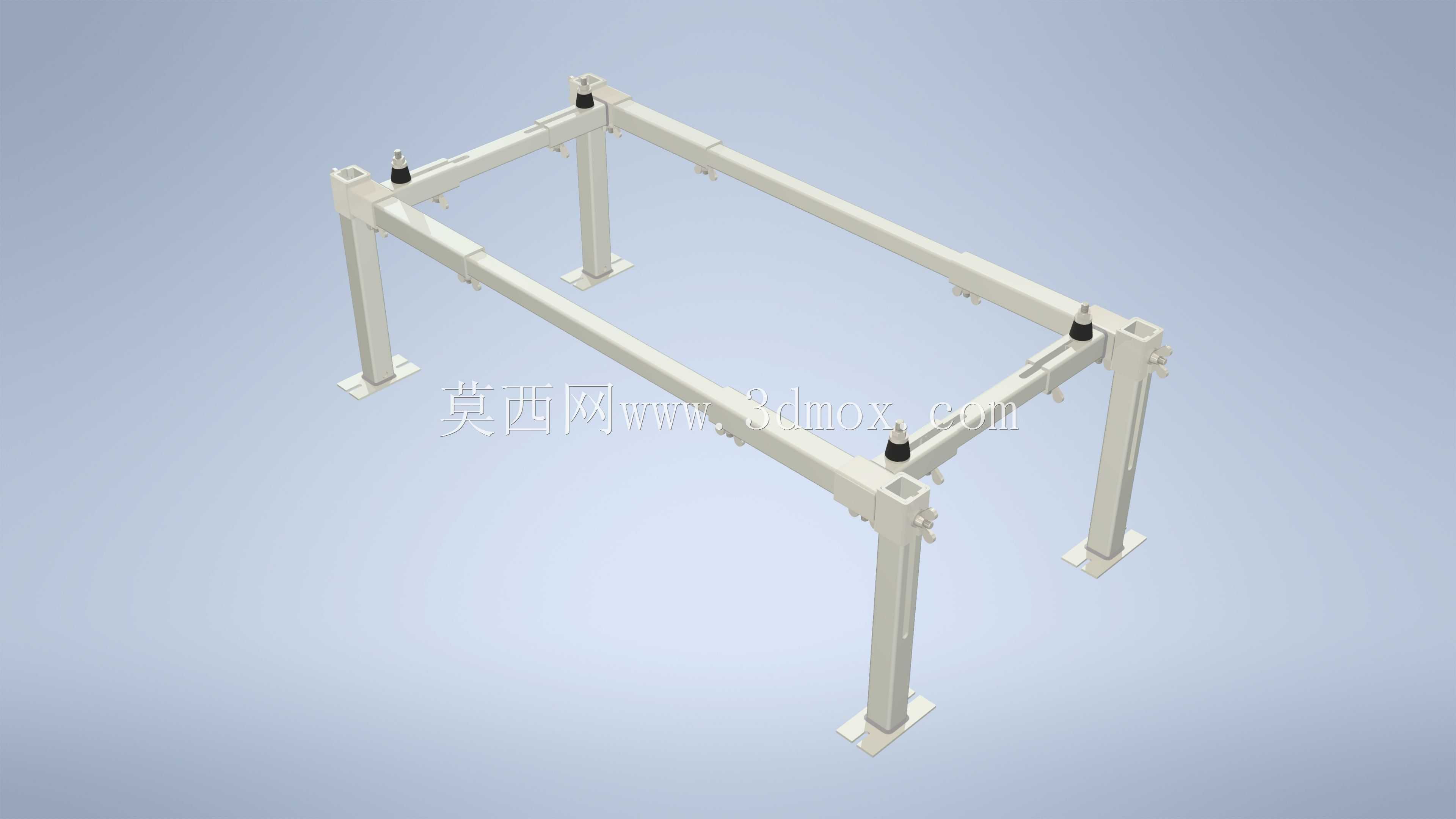

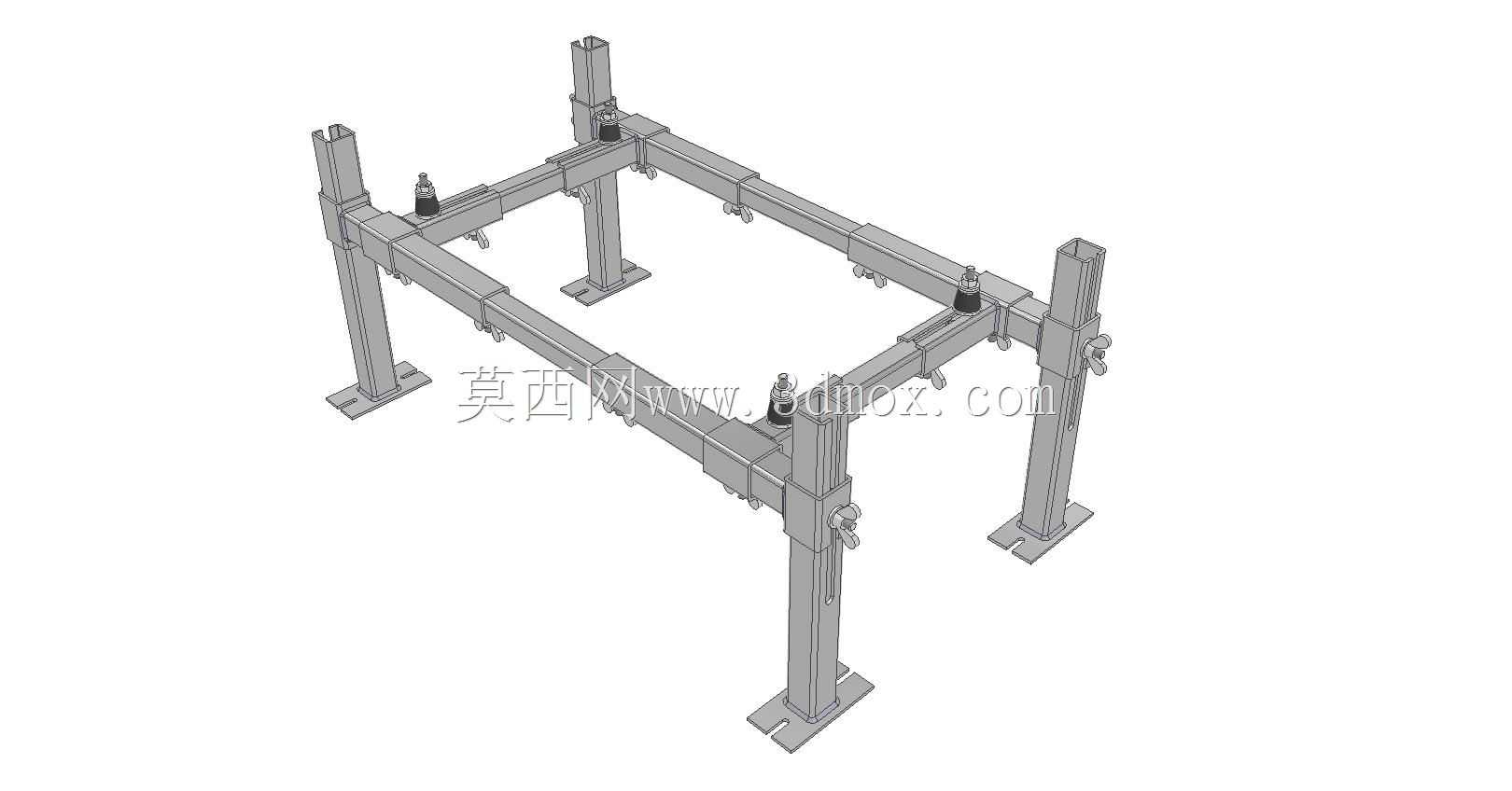

　　这类支撑安装架主要应用于商用及民用分体式空调室外机组的落地安装场景，尤其适配屋面、设备平台、地面硬化区域等不具备壁挂安装条件的场地，也可用于空气源热泵室外模块、小型风冷散热机组的承托固定，解决外机直接放置带来的积水浸泡、通风不畅、安装面不平整、运维操作空间不足等实际工程问题。从结构功能来看，架体采用型材拼接的框架式构型，四根竖向支撑腿作为主要承重构件，底部设置带安装孔的脚板，可通过膨胀螺栓与硬化安装面完成刚性固定，避免机组运行振动产生位移；竖向支腿配套高度调节结构，可根据安装面的实际坡度、平整度调整各支腿的伸出长度，保证上部框架始终处于水平状态，避免机组因放置倾斜产生运行异响、管路应力集中、冷凝水排放不畅等故障。

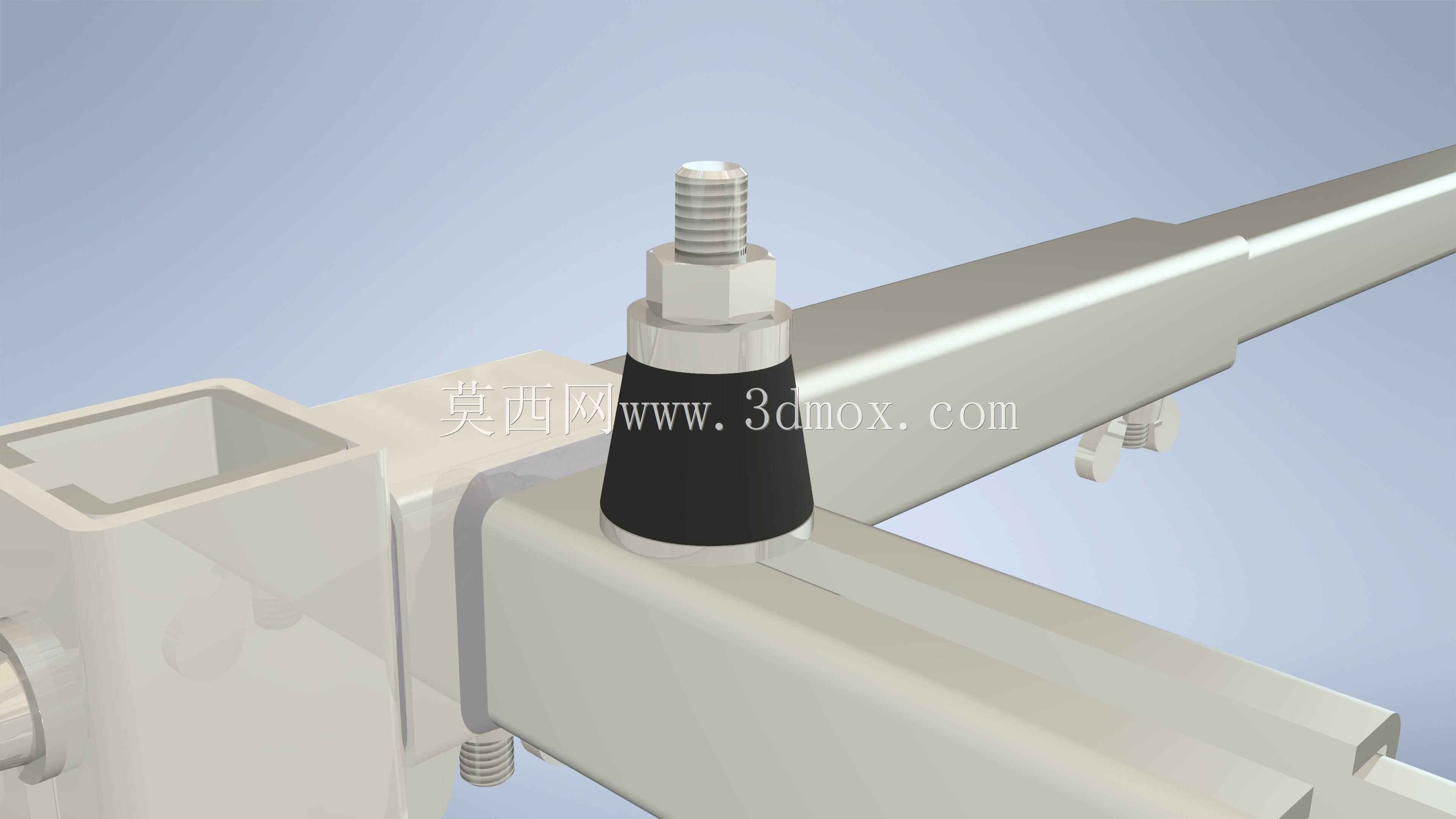

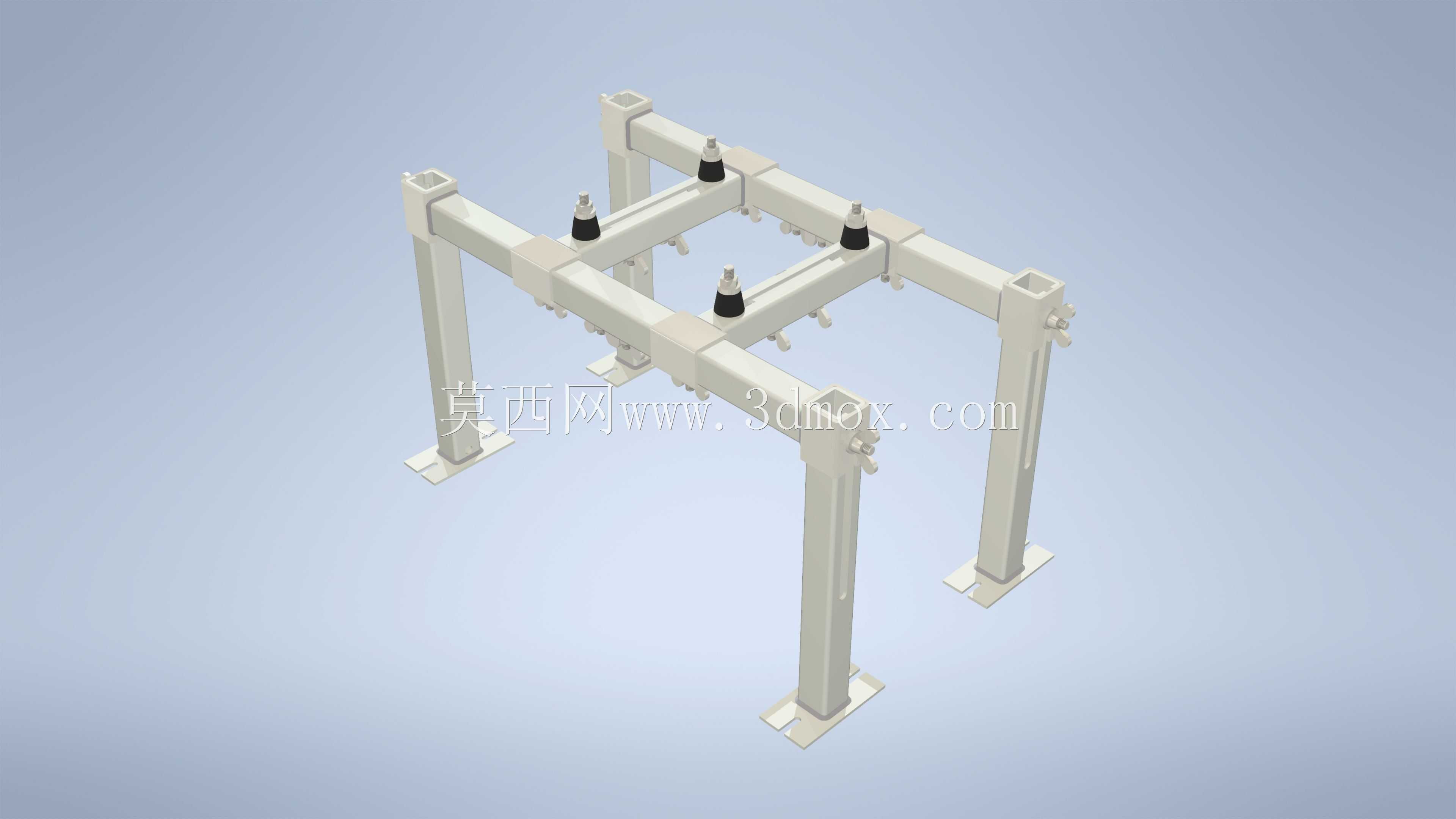

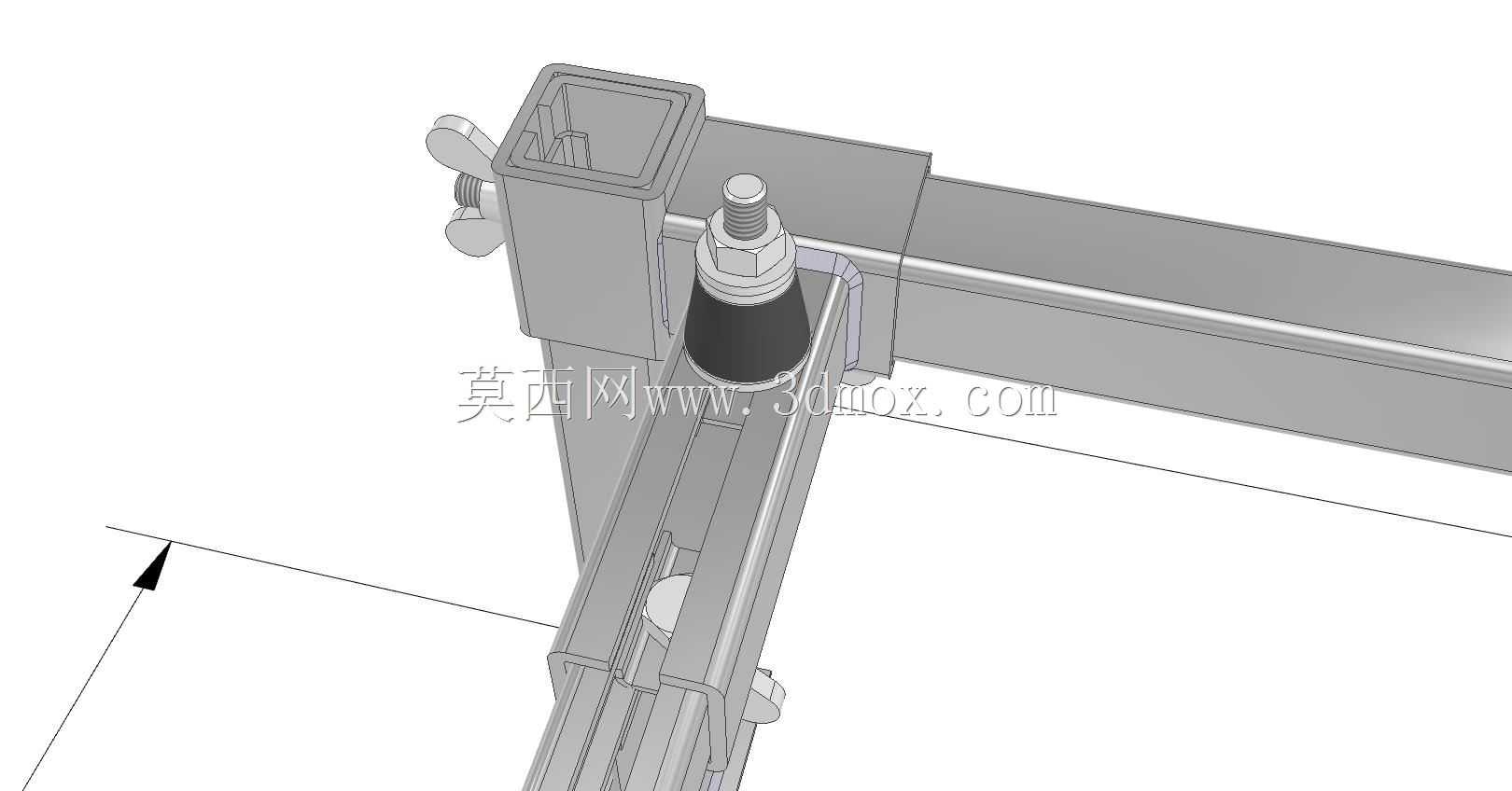

　　上部的矩形承托框架对应室外机组的底部安装脚位设置固定点位，配套的减震缓冲件可隔绝机组运行时的振动传递，既降低振动向安装基面传导产生的结构传声，也能避免刚性连接带来的紧固件松动问题。设计阶段优先考虑了制造与装配的落地性，整套结构仅采用少数几种规格的型材与标准紧固件完成拼接，无需复杂的定制加工工序，型材切割、钻孔后即可完成组装，生产环节的材料利用率高，加工成本可控；同时零件种类少的设计也降低了现场装配的难度，施工人员仅需常规工具即可完成整套架体的拼接与安装，无需复杂的专用工装。结构强度设计上充分考虑了室外安装的荷载需求，除了承受机组自身的静态重量，还预留了足够的安全余量应对极端天气下的风载、积雪荷载，以及机组运行时的动载荷，

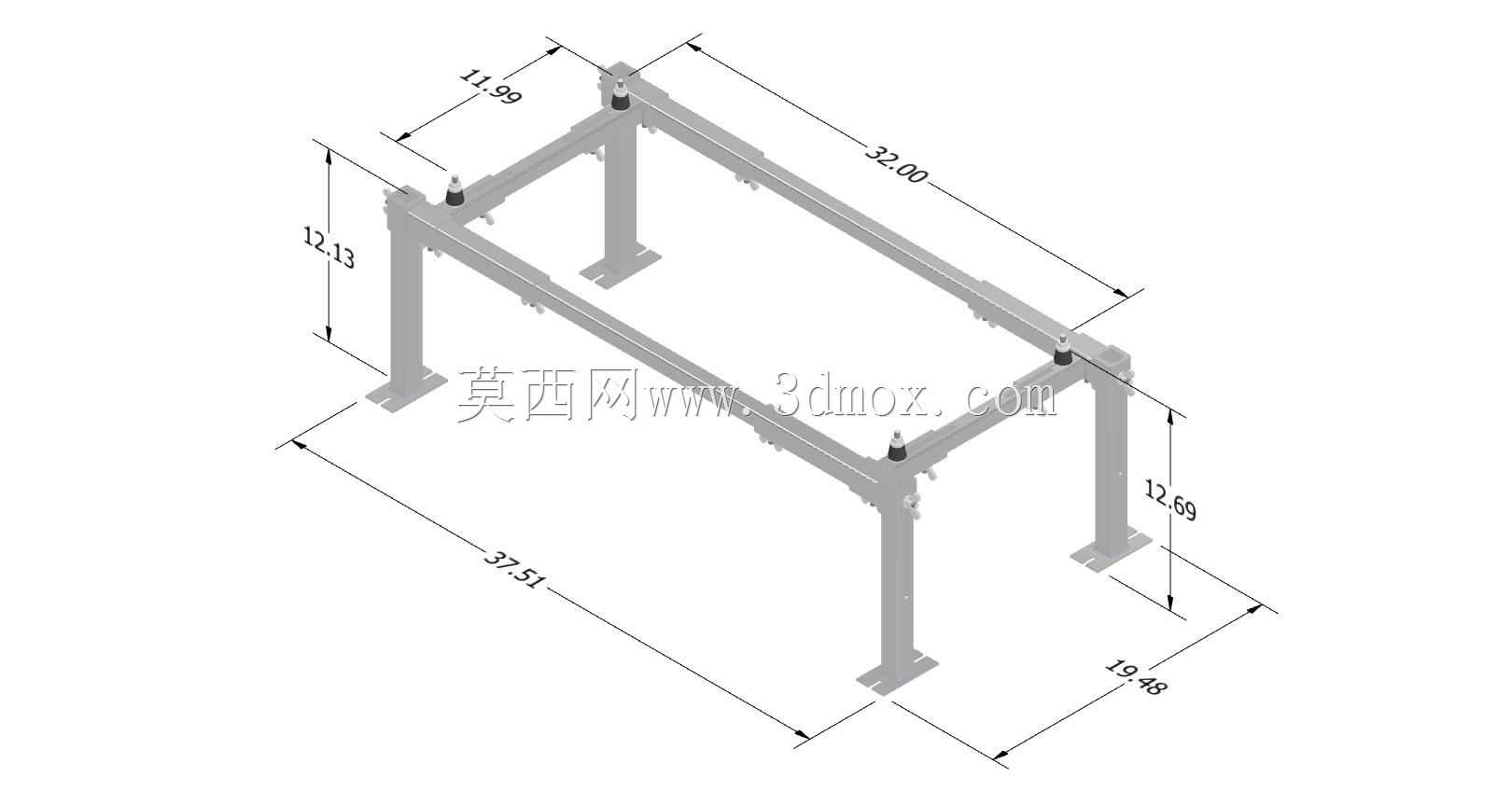

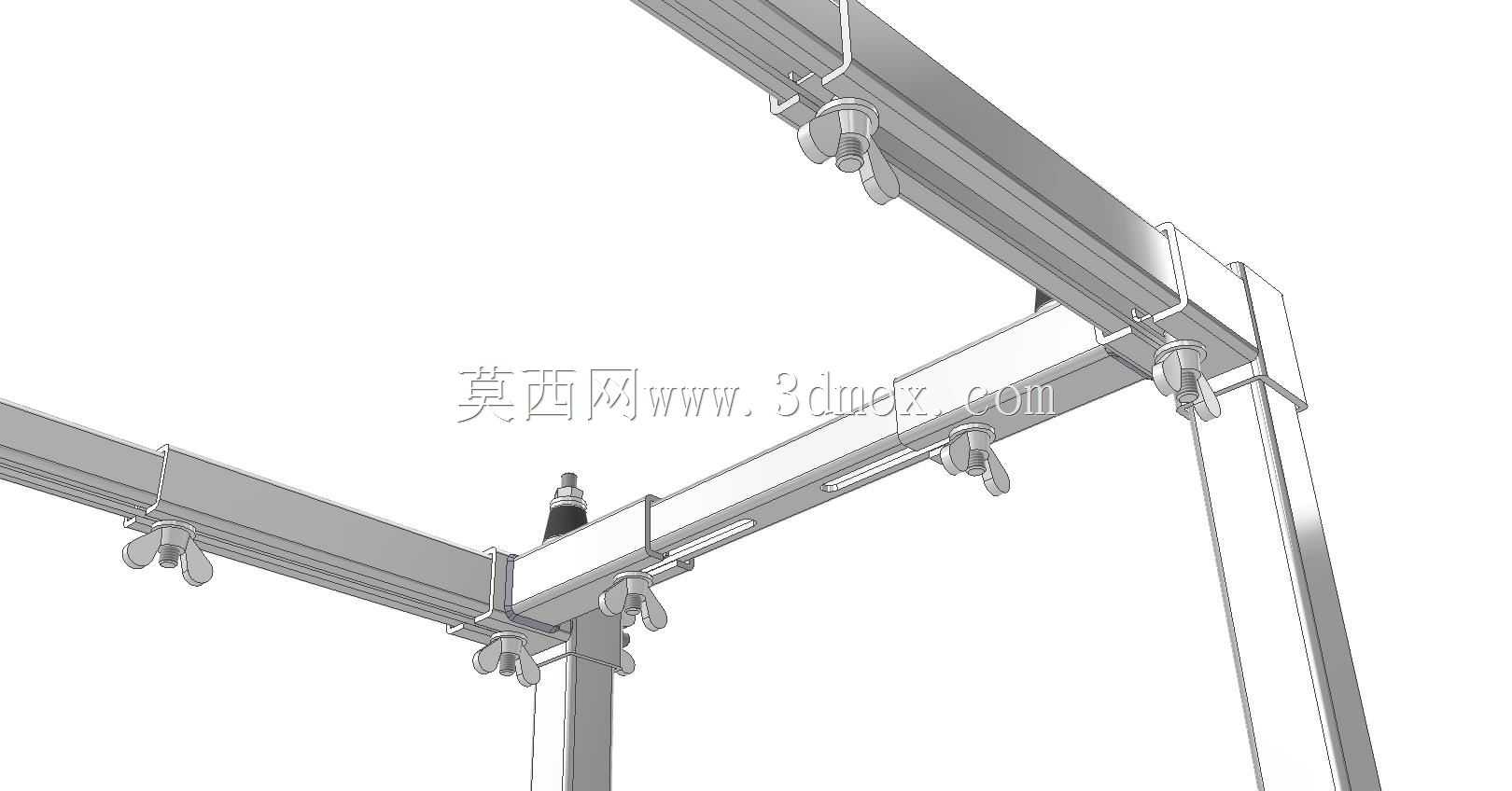

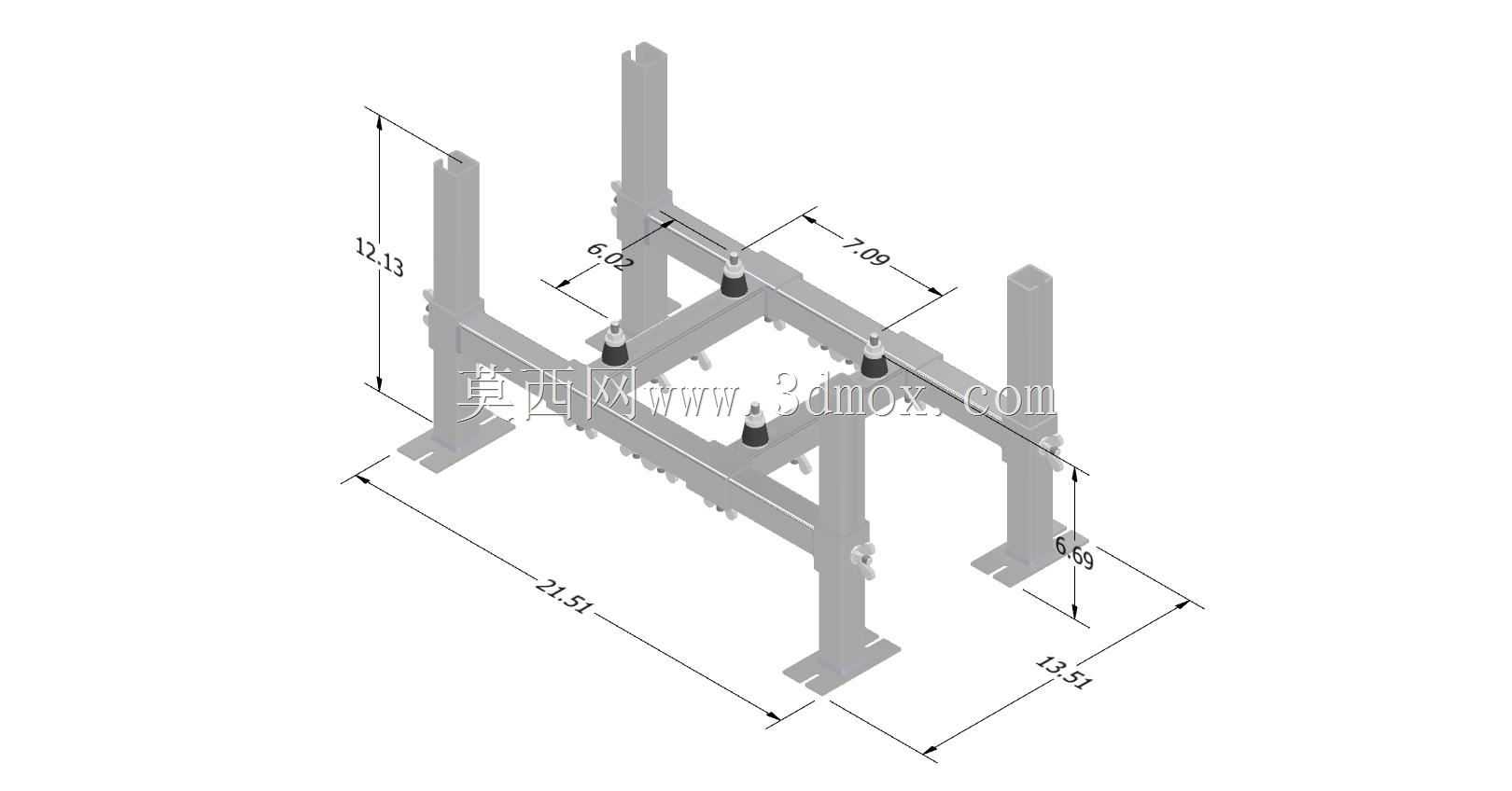

　　避免长期承重产生结构变形。架体的尺寸设计兼顾了通用性与紧凑性，框架的长宽尺寸可适配主流规格的室外机组安装孔距，支腿的调节范围覆盖常规安装场景的高度差需求，组装完成后的架体占用空间紧凑，不会过多占用设备平台的通行与运维空间；同时架体将机组抬离安装面一定高度，既可以保证机组底部的通风散热空间，提升换热效率，也能避免雨季地面积水浸泡机组底部壳体，延缓壳体锈蚀，延长设备使用寿命，抬升后的空间也方便施工人员进行机组底部的管路连接、冷凝水排放管路布置，以及后期的运维检修操作。整套结构采用拆解式的零件包装形式，所有零件可规整码放在尺寸紧凑的包装箱内，大幅降低仓储与运输过程的空间占用，减少物流环节的成本，也方便材料的二次转运，尤其适合高层屋面、狭小设备通道等运输条件受限的安装场景。装配过程中，各连接节点的设计具备足够的容错空间，即使安装面存在一定的尺寸偏差，也可通过支腿的调节、框架连接位的微调完成适配，降低现场施工的整改难度。
