工业设备用立式钣金支撑护罩结构

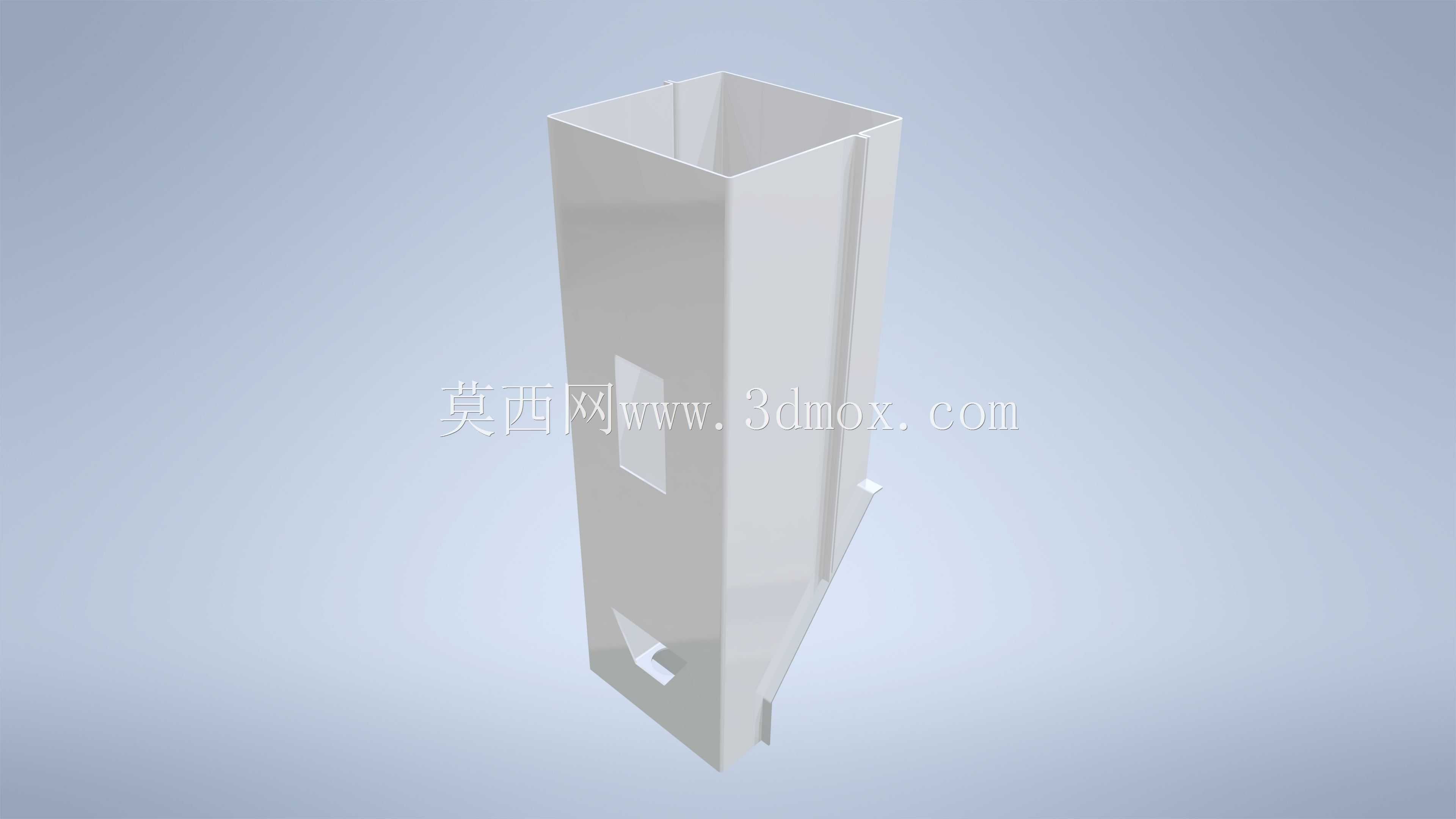

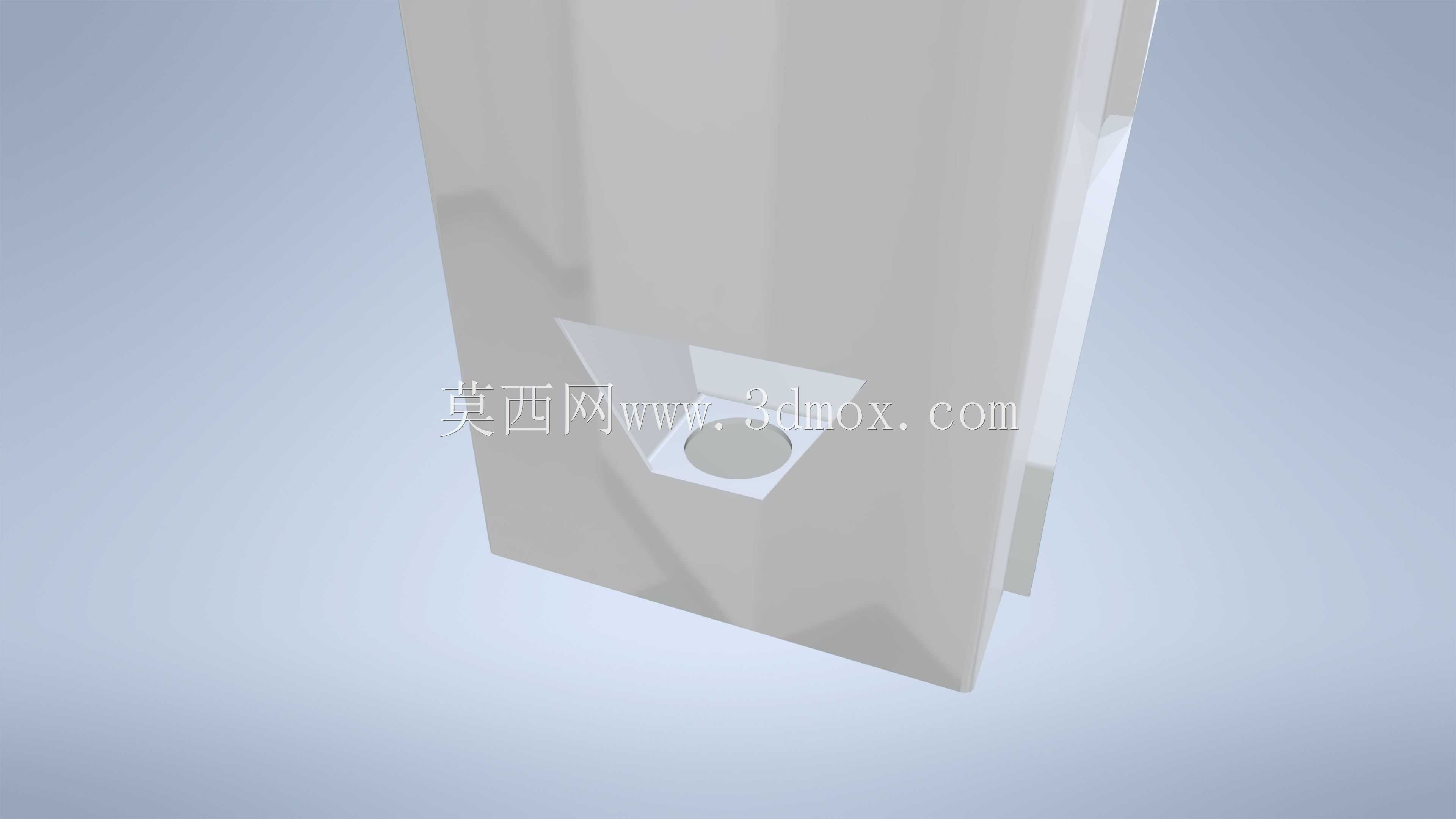

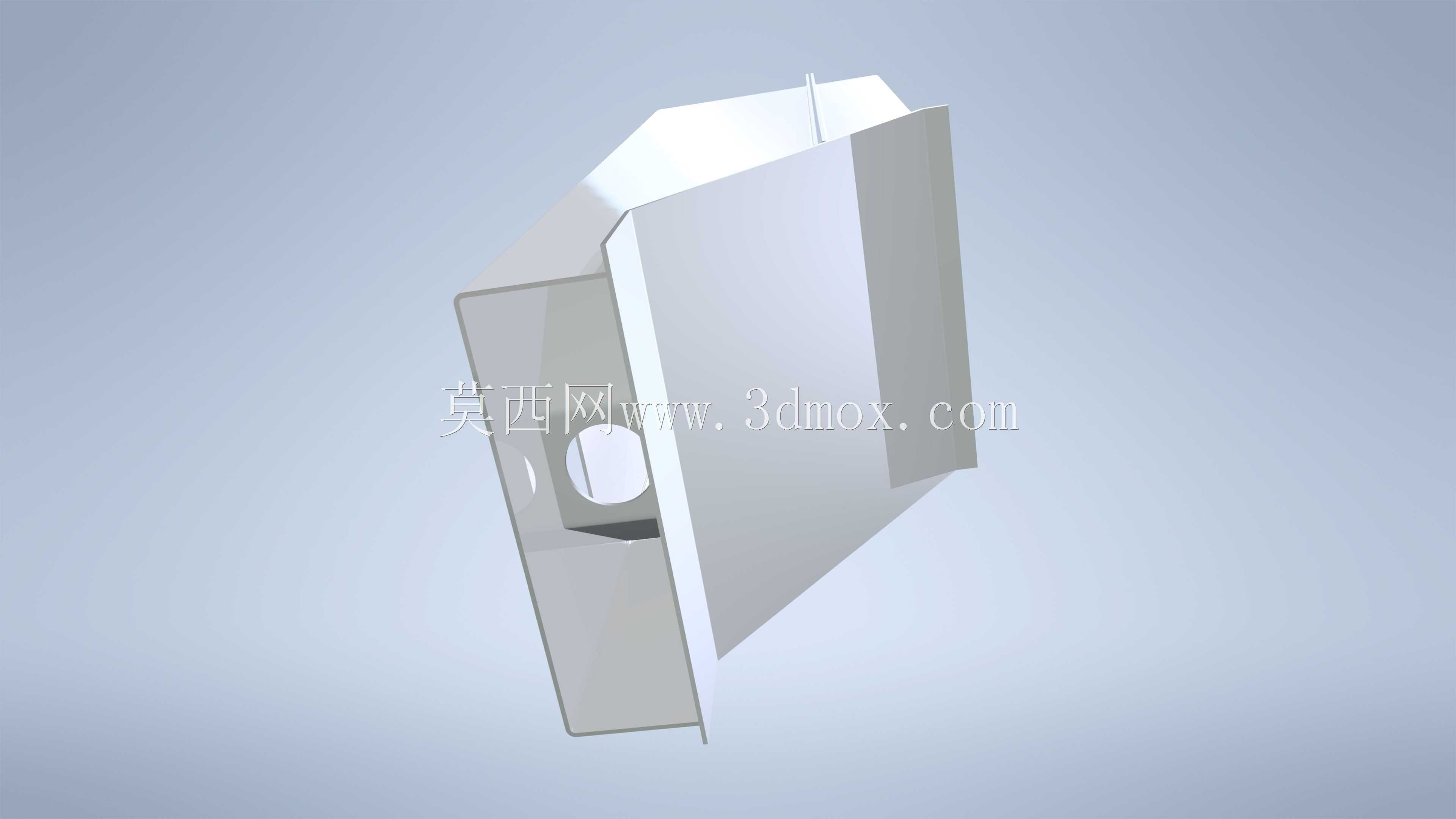

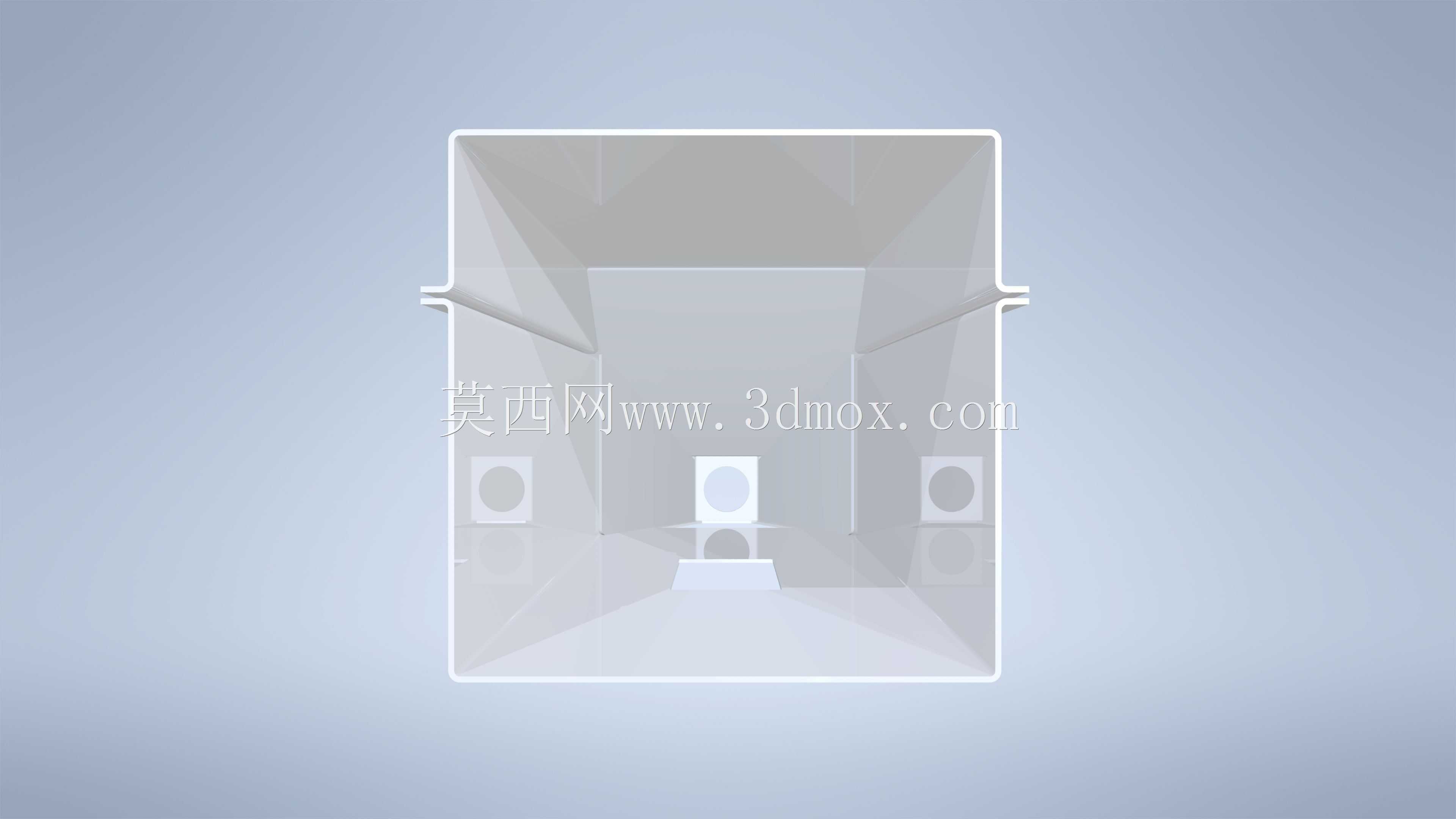

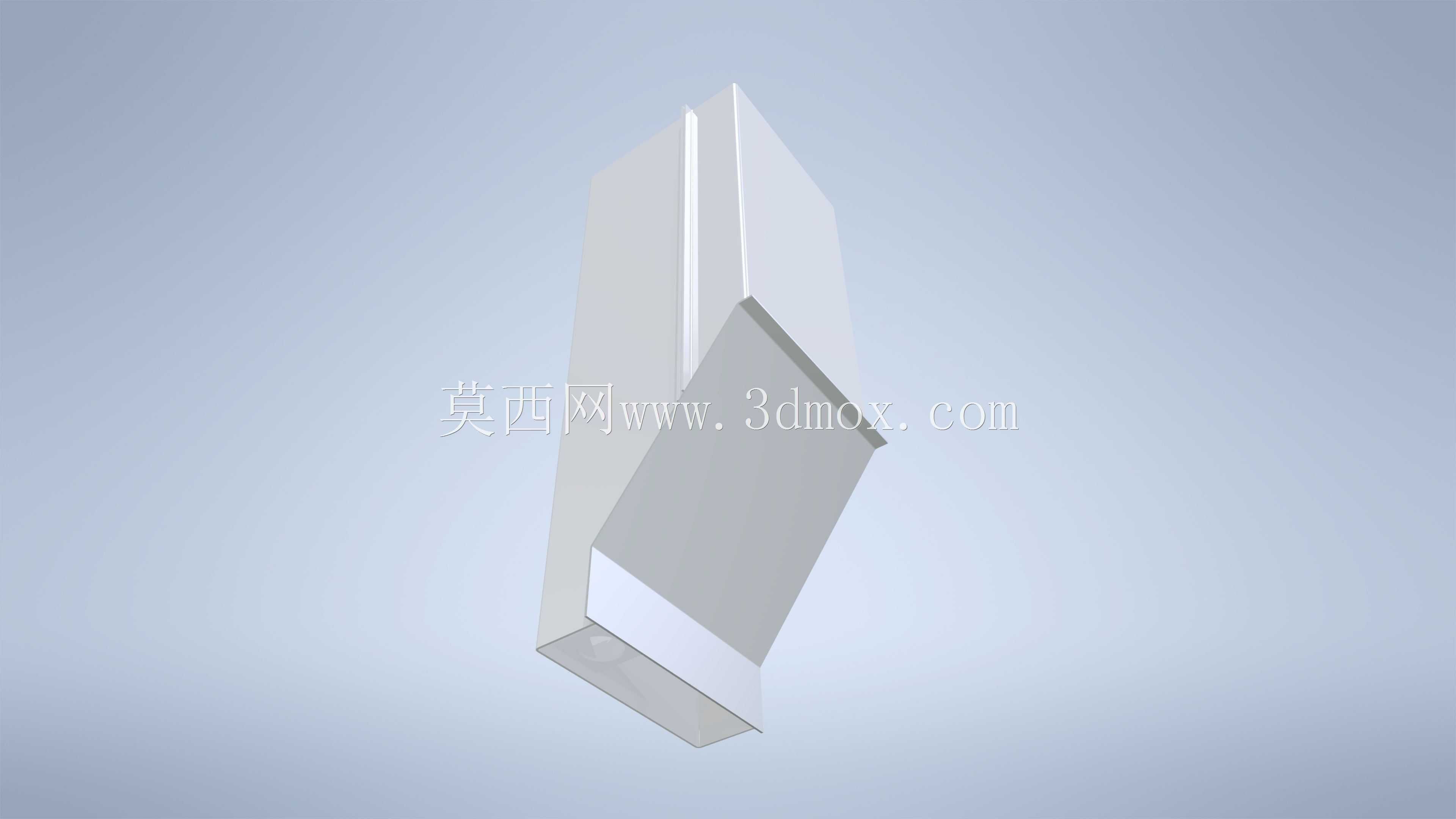

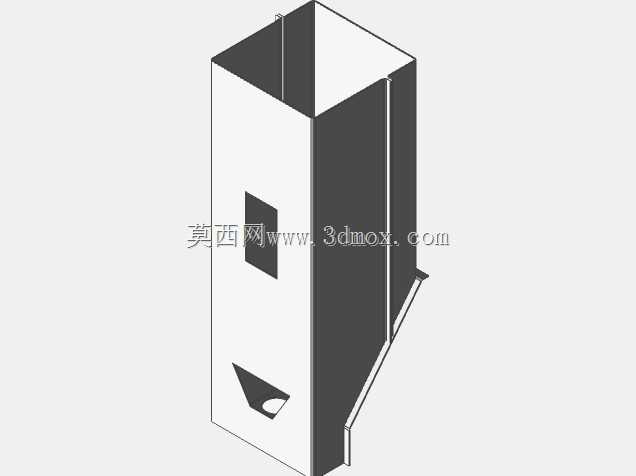

　　这类立式长条形钣金构件，多应用在工业生产线的侧边防护、立式设备的走线护罩、输送线端部的挡料支撑场景中，日常工况下需要兼顾结构刚性与安装便捷性，同时要适配周边设备的安装避让需求，避免和相邻的传动部件、走线槽产生干涉。从结构形态来看，整体采用等截面方通式主体设计，侧壁预留的异形缺口并非随意开设，是对应设备上凸起的传感器安装座、接线端子位置做的避让结构，底部的斜切收口与弯折卡扣，是为了在安装时能够快速卡入设备底座的定位槽，减少现场安装时的焊接或螺栓固定工作量，提升装配效率。

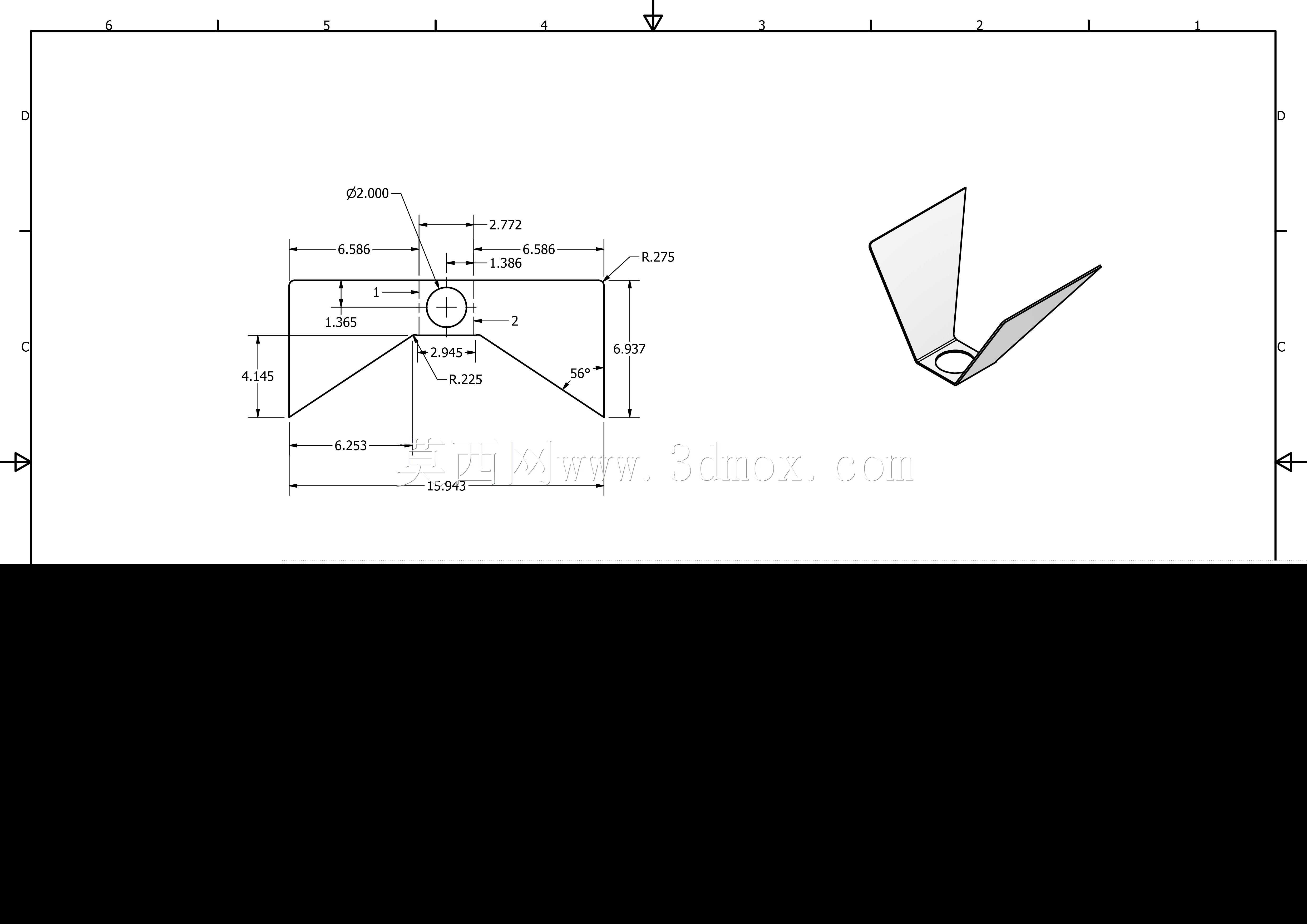

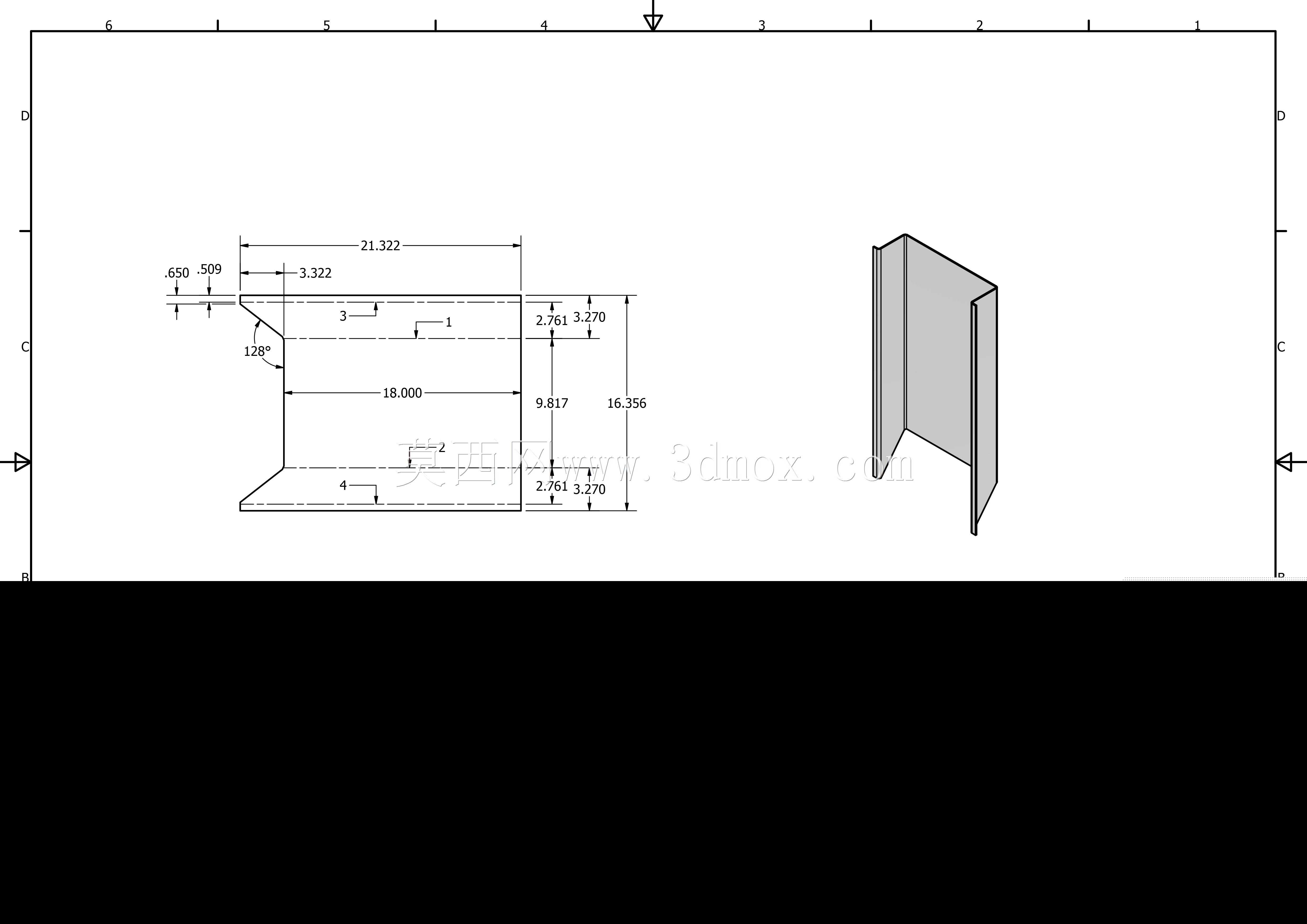

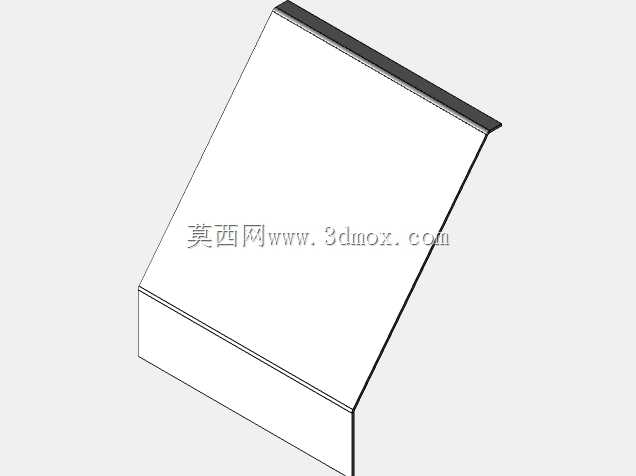

　　设计这类钣金件时，首先要核算板材展开后的下料尺寸，主体采用单块金属板材折弯成型，避免多块板材拼焊带来的变形问题，折弯处的内R角要匹配所选板材的厚度，常规1.5-2mm厚的冷轧钢板折弯内R控制在0.8-1.2mm区间，既能够保证折弯处不会出现开裂，也能让折角处的外观棱线清晰挺直。侧壁的缺口加工采用激光切割工艺，切割断面的毛刺要在折弯前做打磨处理，避免后续安装时划伤操作人员或者破坏线缆表皮。主体的拼接缝设置在背面非外观面，采用段焊或者拉铆固定，焊后要做打磨校形，保证整体的直线度误差控制在每米1mm以内，避免长条形构件出现弯曲变形，导致安装时无法卡入预设的安装位。

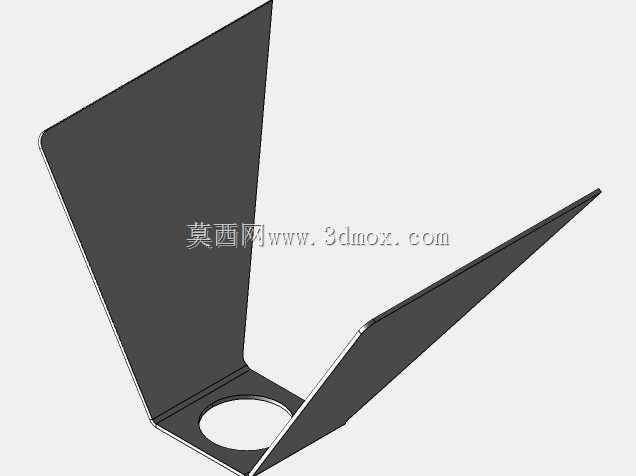

　　从安装边界来看，这类构件的整体截面尺寸要和配套的设备安装槽保持0.5-1mm的间隙公差，既不能间隙过大导致安装后出现晃动，也不能间隙过小导致装配时无法顺利插入。侧壁预留的安装孔位要和设备上的固定柱位置一一对应，孔位公差控制在±0.2mm，避免出现孔位错位无法装配的问题。底部的弯折卡扣在设计时要预留一定的弹性变形量，卡扣的弯折角度比理论安装角度小2-3度，依靠板材自身的弹性实现卡紧，不需要额外的紧固件就能实现初步固定，后续再在侧面预留的螺丝孔处加装紧固螺丝，保证长期使用过程中不会因为设备振动出现松脱。

　　实际应用中，这类钣金护罩除了基础的防护遮挡作用，还能够承担部分线缆的走线收纳功能，内部空腔可以容纳设备的信号线缆、低压供电线缆，侧壁的缺口也可以作为线缆的引出孔，让设备的走线更加规整，避免线缆裸露在外被生产过程中的废料、粉尘污染，也能减少线缆被剐蹭破损的风险。针对不同的使用场景，还可以在板材表面做喷塑、镀锌处理，提升构件的防锈耐腐蚀能力，如果应用在食品加工类车间，还可以选用304不锈钢板材加工，表面做拉丝处理，满足车间的卫生清洁要求。

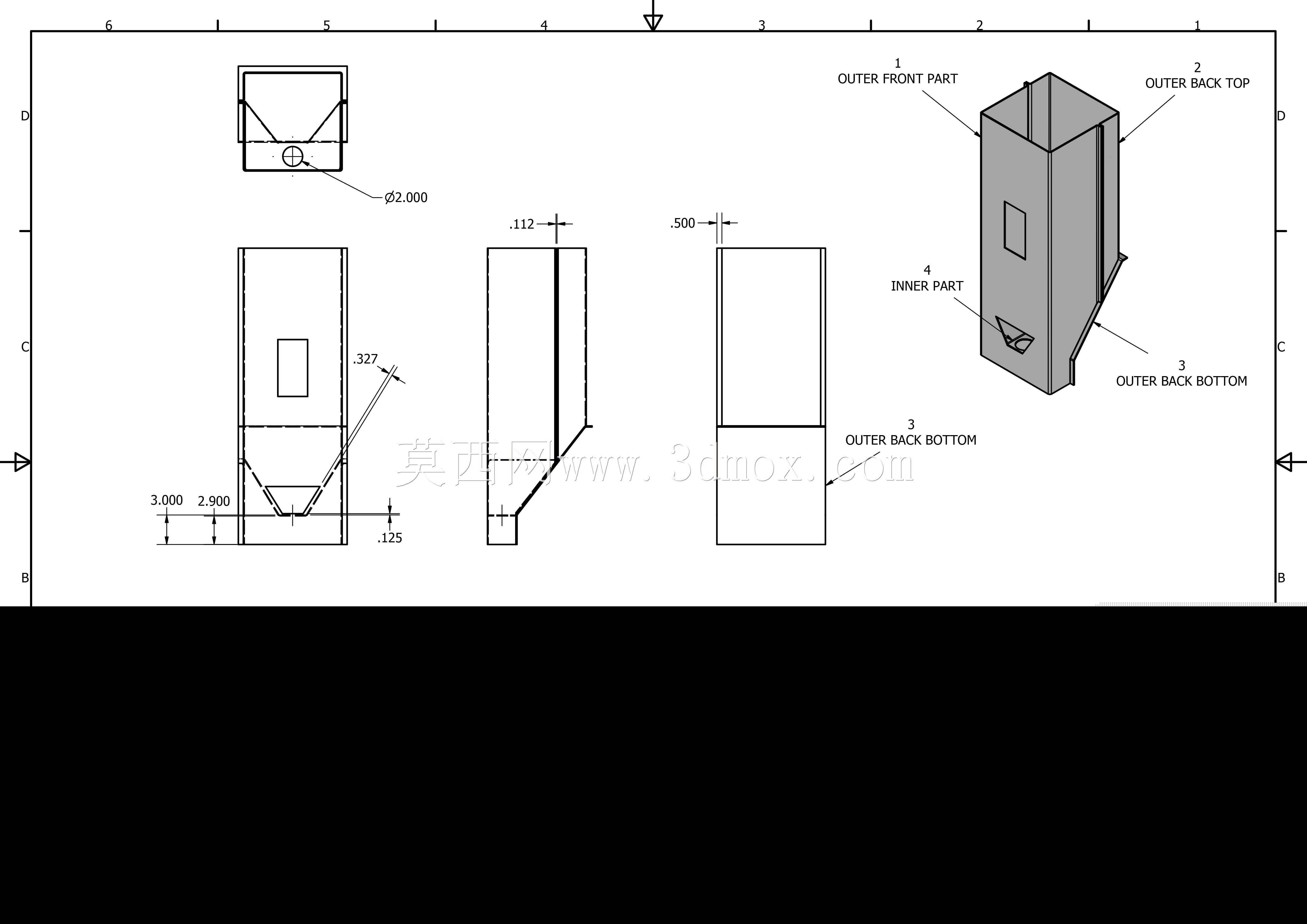

　　在建模过程中，要优先采用钣金模块进行参数化设计，把板材厚度、折弯系数、缺口尺寸都设置为可调整参数，后续如果客户需要调整构件的长度、缺口位置，只需要修改对应参数就能快速生成新的加工图纸，不需要重新绘制整个模型，大幅提升设计迭代效率。同时要同步生成展开下料图，标注好折弯线位置、切割缺口的定位尺寸，给后续的钣金加工环节提供准确的加工依据，减少加工环节的试错成本。需要注意的是，这类长条形钣金件在折弯后容易出现扭转变形，设计时可以在构件的内壁适当位置增加压筋结构，在不增加板材厚度的前提下提升整体的结构刚性，减少变形量，压筋的位置要避开折弯线和安装孔位，避免影响折弯加工和后续装配。
