瓦锡兰W32发动机高压燃油泵承载木箱

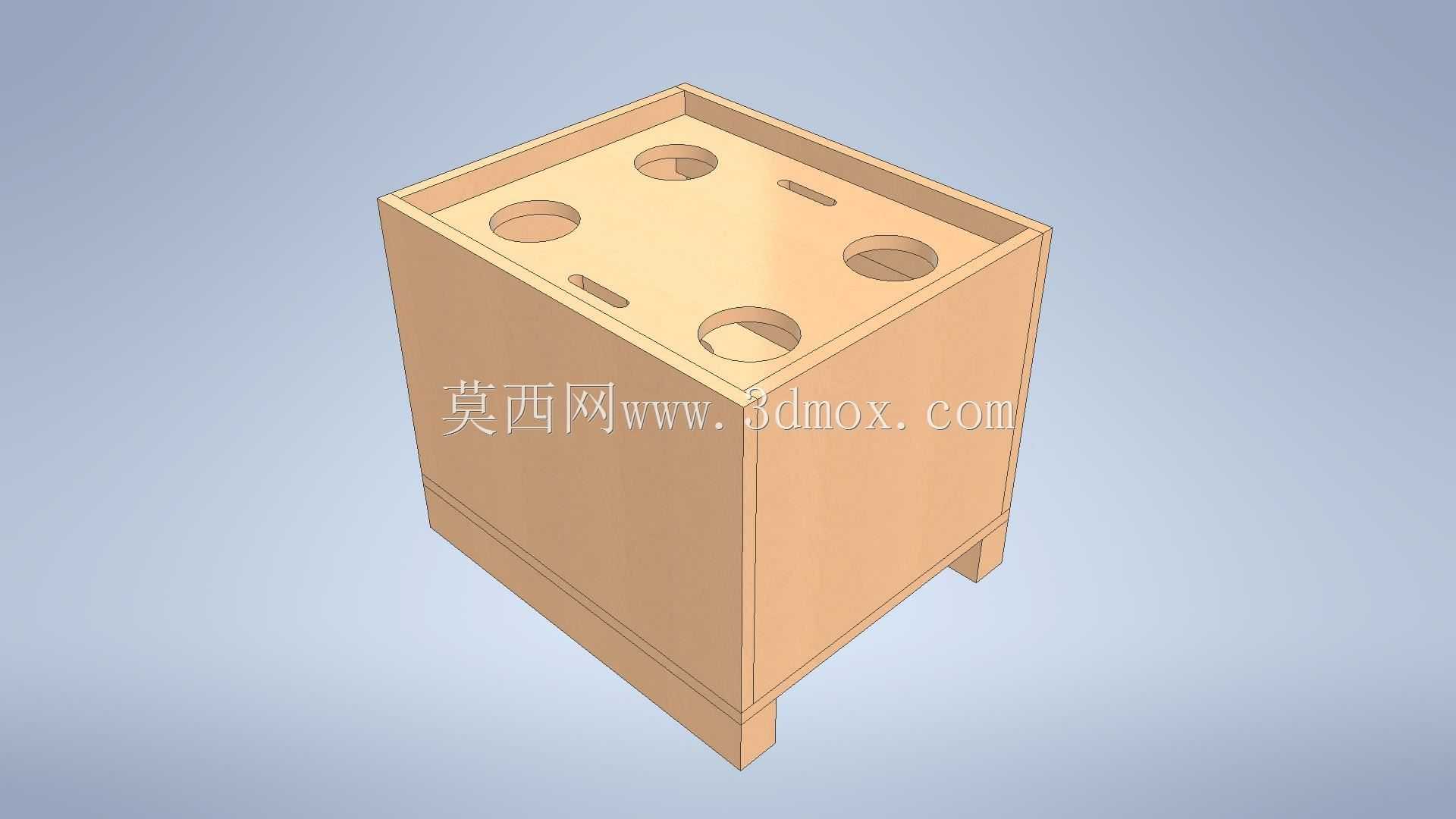

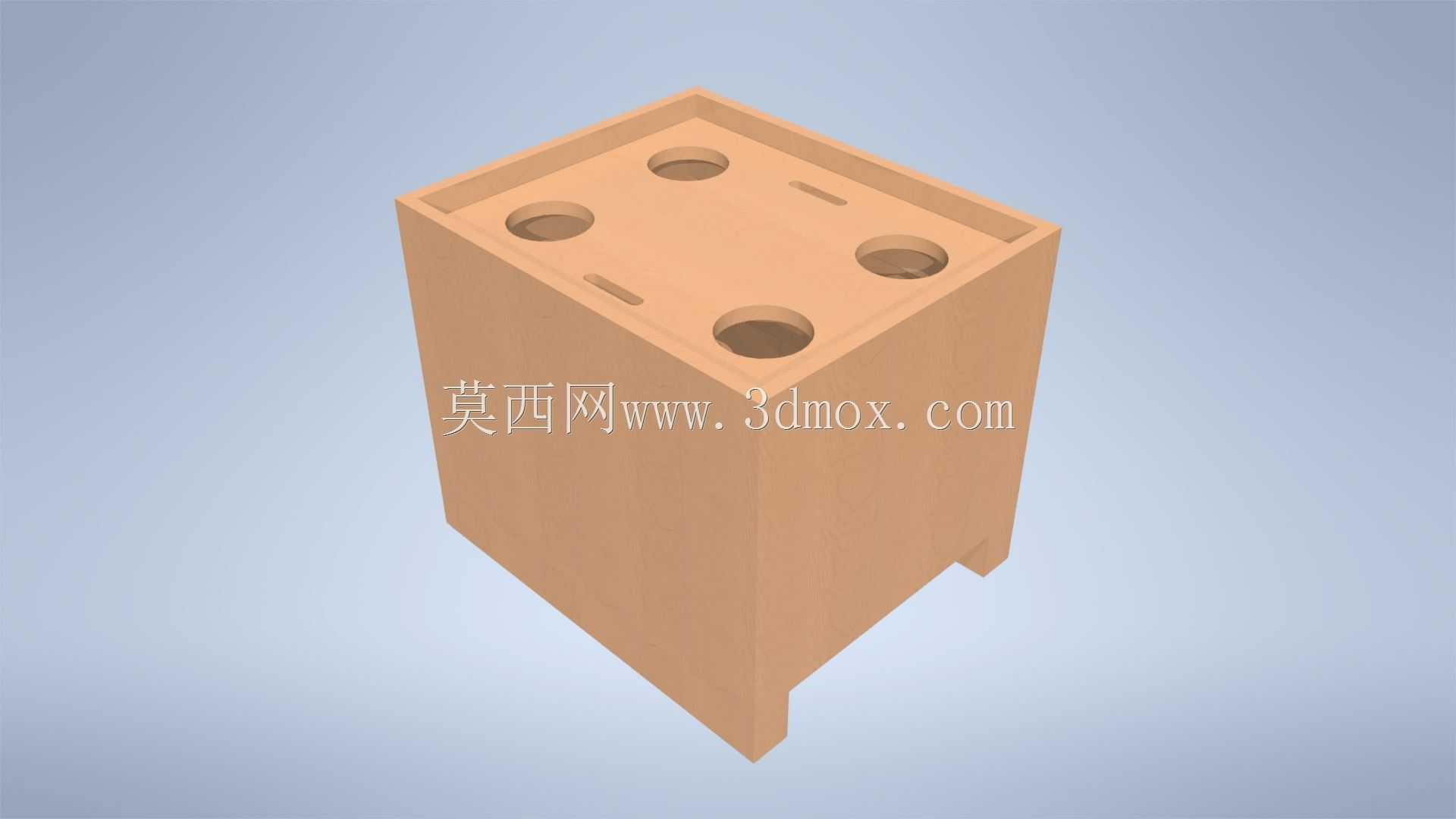

　　在船舶动力配套的零部件转运环节，高压燃油泵作为发动机燃油喷射系统的核心精密部件，其周转防护一直是生产端到主机装配端物流链路里的关键管控点。瓦锡兰W32系列中速发动机单台配套20个高压燃油泵，这类泵体集成了精密柱塞偶件、出油阀结构，配合面精度达到微米级，一旦在转运过程中出现磕碰、异物侵入或者堆叠挤压，极容易造成偶件卡滞、密封面损伤，直接导致装机后燃油喷射压力不足、雾化不良，甚至引发单缸不做功的严重故障。这款承载箱正是针对该型燃油泵的短途厂际转运、工位暂存需求设计的专用载具，整体采用实木加工成型，箱体侧壁与底板的板材厚度统一为1英寸，足够的板材厚度能够抵御常规转运过程中的外力撞击，避免外部载荷直接传递到内部放置的泵体上。

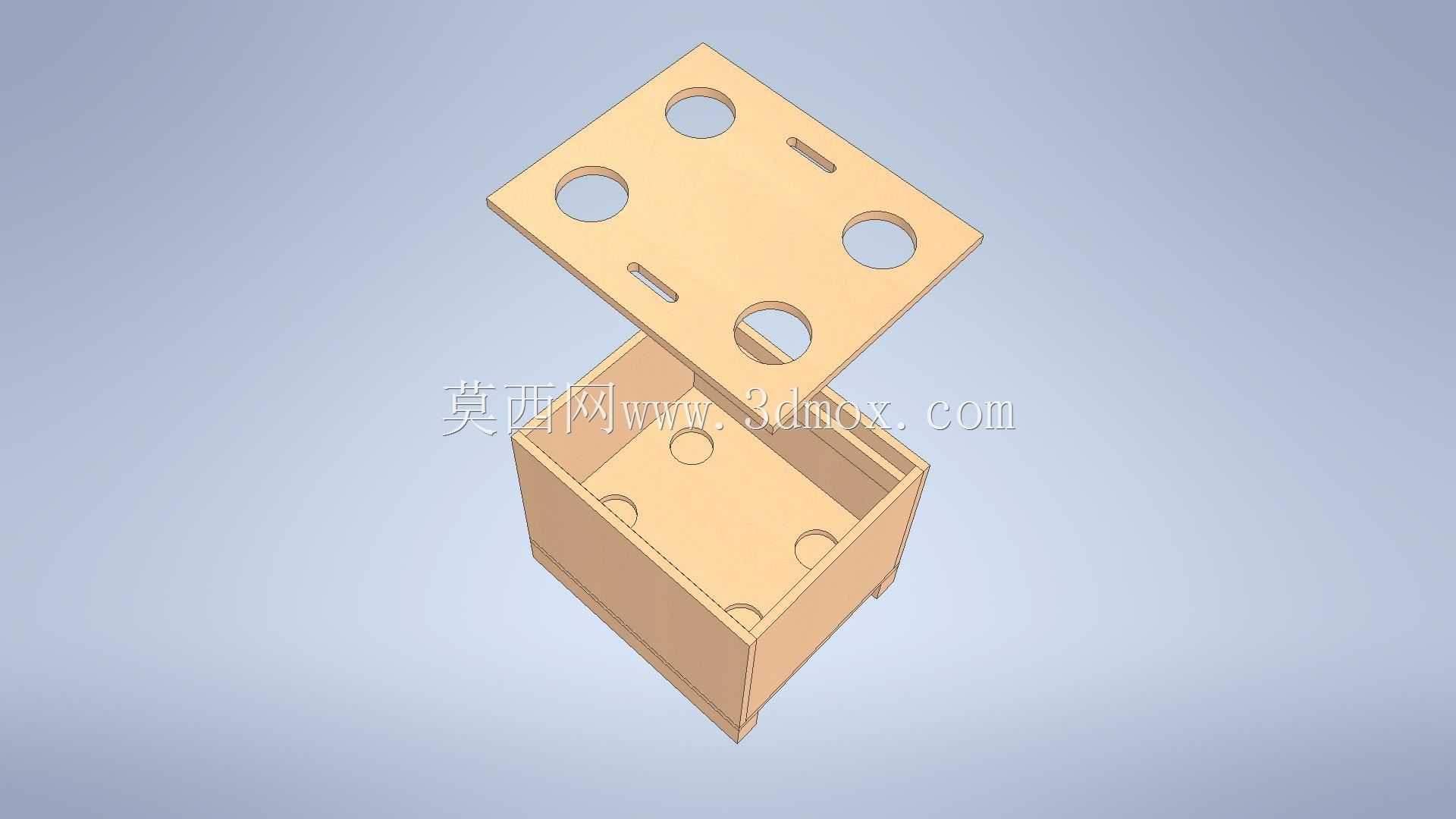

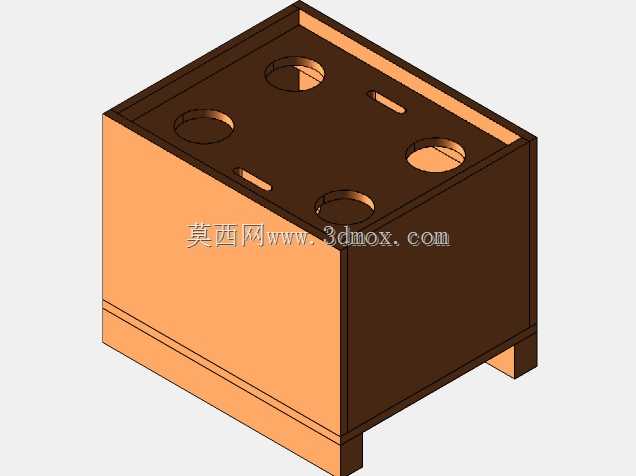

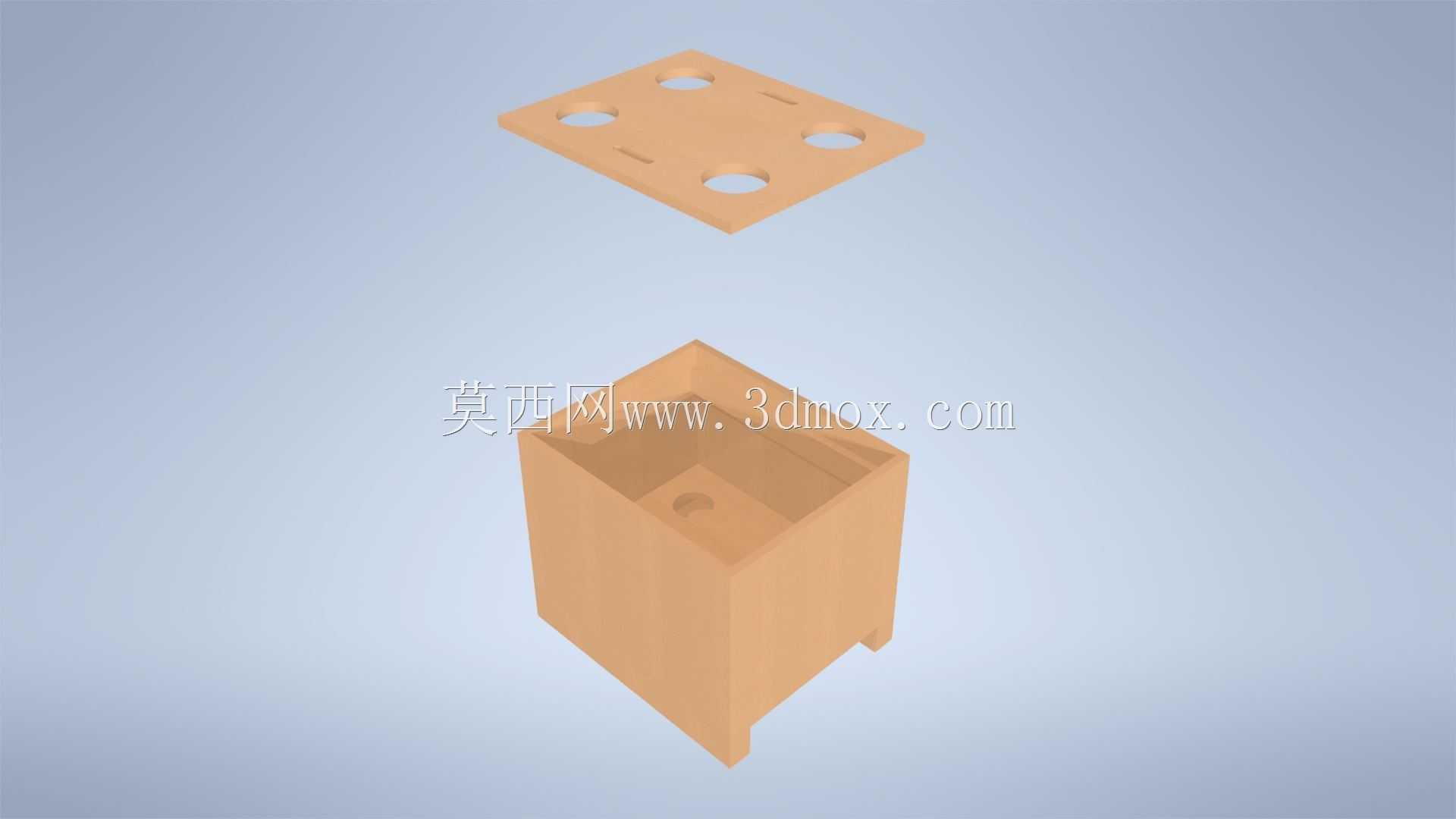

　　箱体顶部开设四个与泵体安装定位基准匹配的圆形沉孔，单箱可容纳四个高压燃油泵，沉孔的尺寸与泵体下部的安装轴径做间隙配合，单边预留0.8mm的装配间隙，既方便操作人员快速取放泵体，又能限制泵体在箱体内的水平窜动，避免转运过程中泵体之间发生相互碰撞。箱体底部设置四个突出的支撑脚，支撑脚高度经过匹配设计，一方面让箱体底部与放置平面之间留出足够的叉车作业间隙，方便厂内叉车或者手动液压车进行整箱转运，另一方面多个箱体堆叠时，上层箱体的支撑脚可以嵌入下层箱体顶部对应的定位槽内，实现多层堆叠的稳定限位，避免堆垛过程中出现滑箱倾覆的风险。箱体顶部平面还开设了两个对称的长条形凹槽，作为人工搬运的扣手位，凹槽边缘做了圆弧倒钝处理，

　　避免搬运时划伤操作人员手部。设计过程中重点考量了泵体放置后的竖向间隙，泵体放入沉孔后，顶部突出箱体平面的高度控制在安全范围内，确保上层箱体堆叠时不会压碰到下层箱内的泵体部件。同时箱体内部没有设置额外的缓冲衬垫，依托实木本身的减震特性以及沉孔的定位约束，就能满足厂际公路转运的防护要求，相比带EVA缓冲衬的包装方案，这种纯实木结构的承载箱可以重复循环使用，日常维护仅需要检查沉孔是否出现磨损、板材是否有开裂即可，长期使用成本更低。在实际生产流转场景中，这类承载箱除了用于成品燃油泵从配套加工厂到主机装配厂的转运，还可以用于装配车间内的泵体预装工位暂存，操作人员可以直接从箱内依次取泵进行预装作业，不需要额外的工位料架，

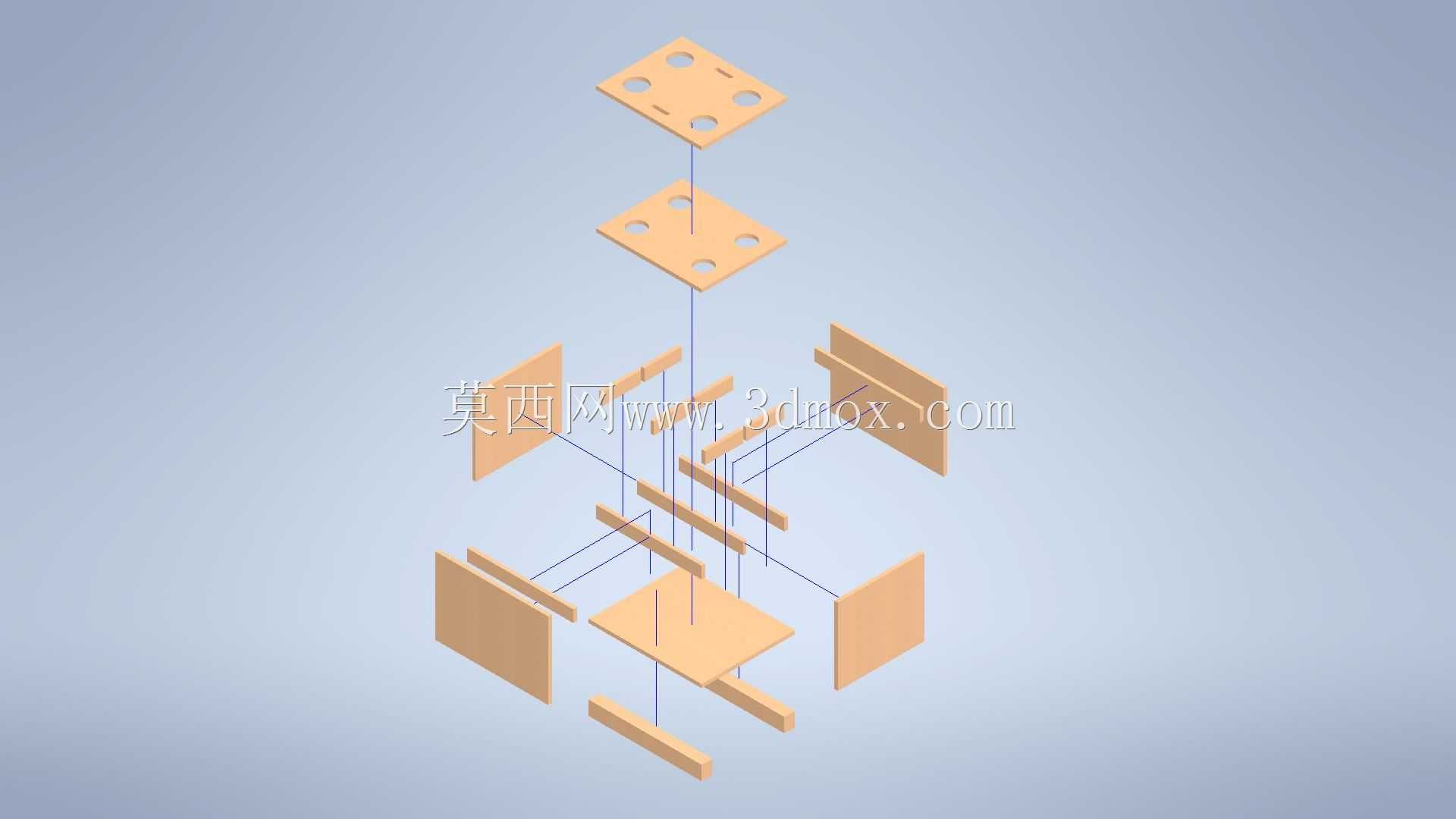

　　减少了泵体二次搬运带来的损伤风险。箱体的外形尺寸经过整体优化，既匹配单箱四个泵的装载容量，也符合厂内标准物流托盘的摆放要求，单个1200mm*1000mm的标准托盘可以整齐摆放12个该型承载箱，整托装载量刚好对应6台W32发动机的单缸泵配套量，方便物流环节的数量清点与齐套管理。设计时还特意规避了复杂的连接结构，整个箱体除了板材拼接的常规木榫结构外，没有额外的金属连接件，避免长期使用过程中金属件脱落掉入泵体造成异物风险，同时整体结构简单，常规的木加工车间就可以完成生产制造，不需要开模或者特殊加工工艺，制造成本可控，损坏后也可以快速进行局部板材更换维修，适配车间长期循环使用的需求。
