双缸立式往复式蒸汽机结构复刻设计

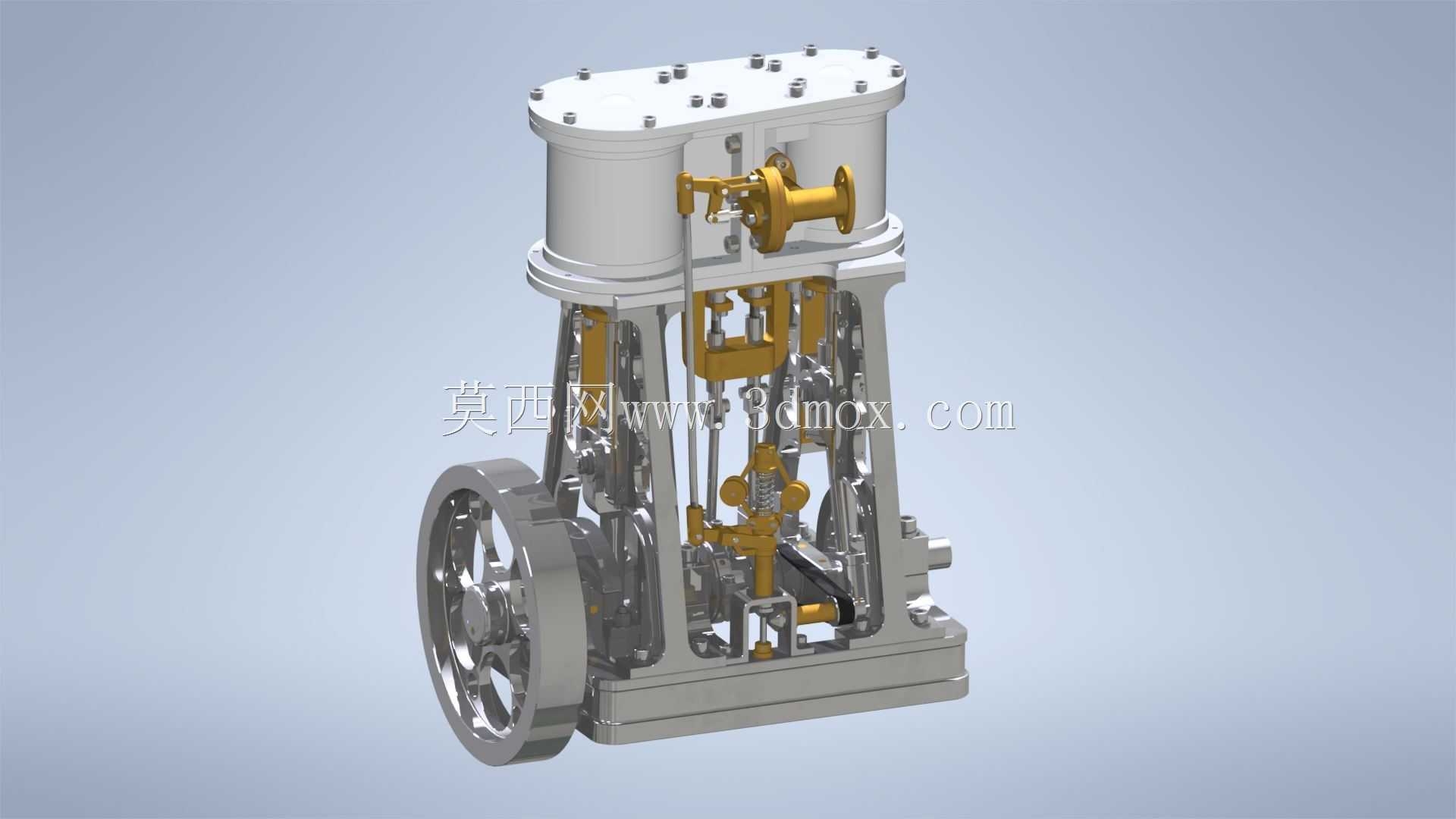

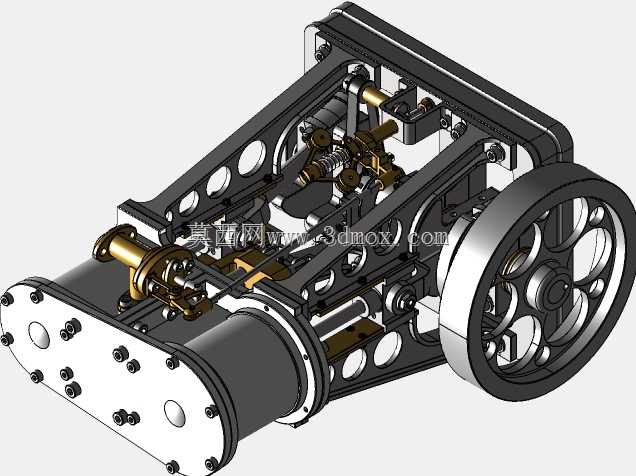

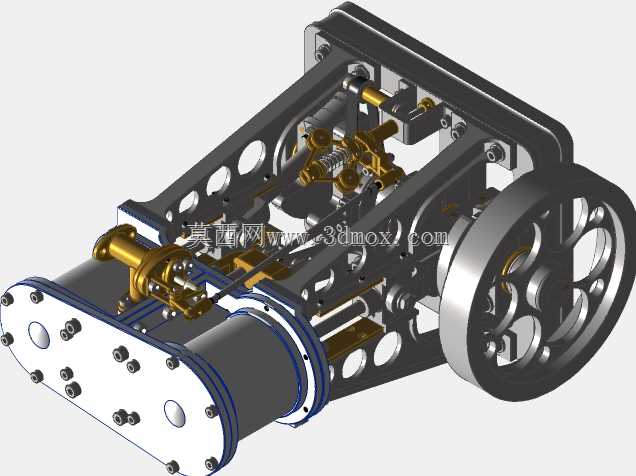

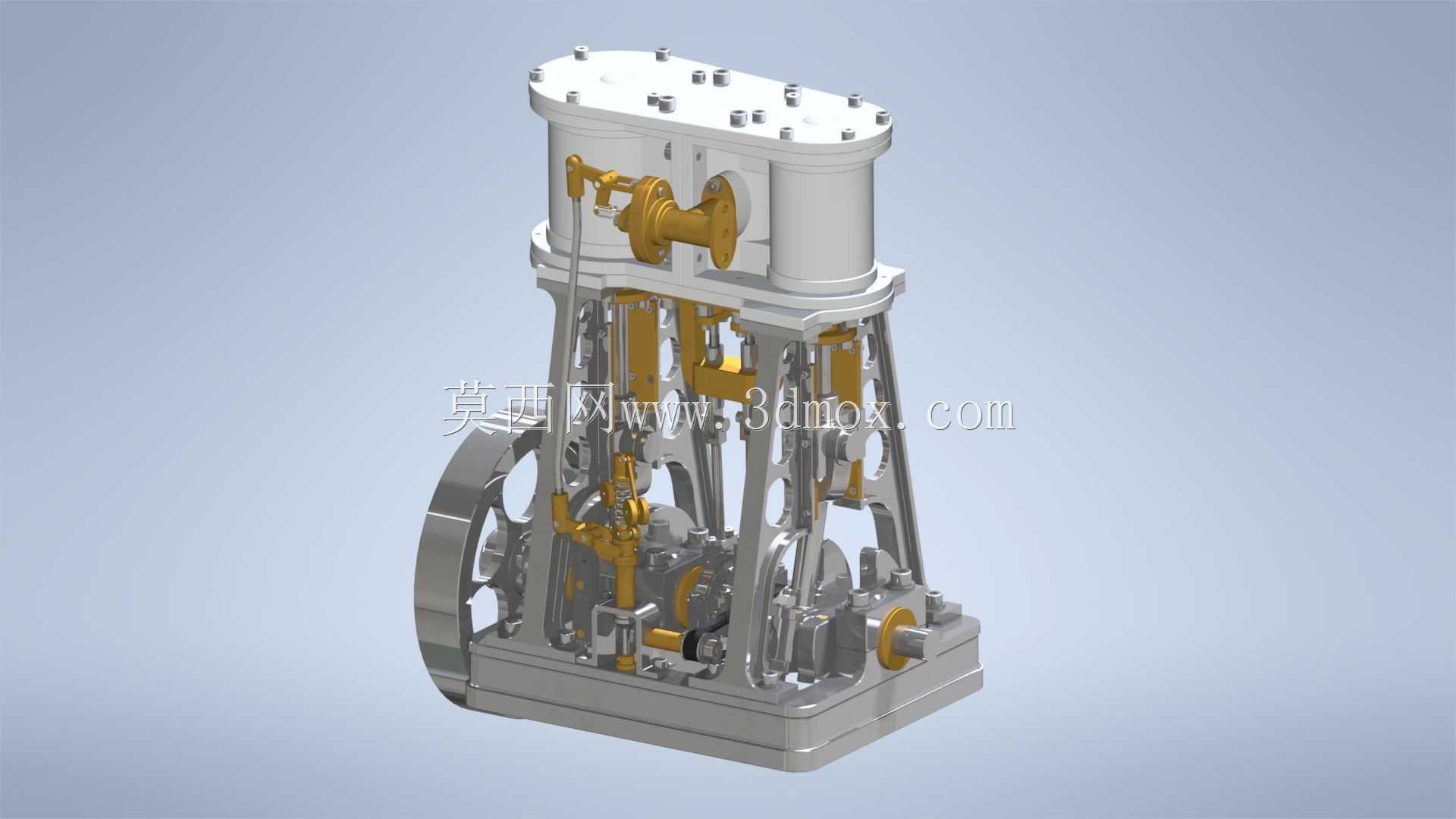

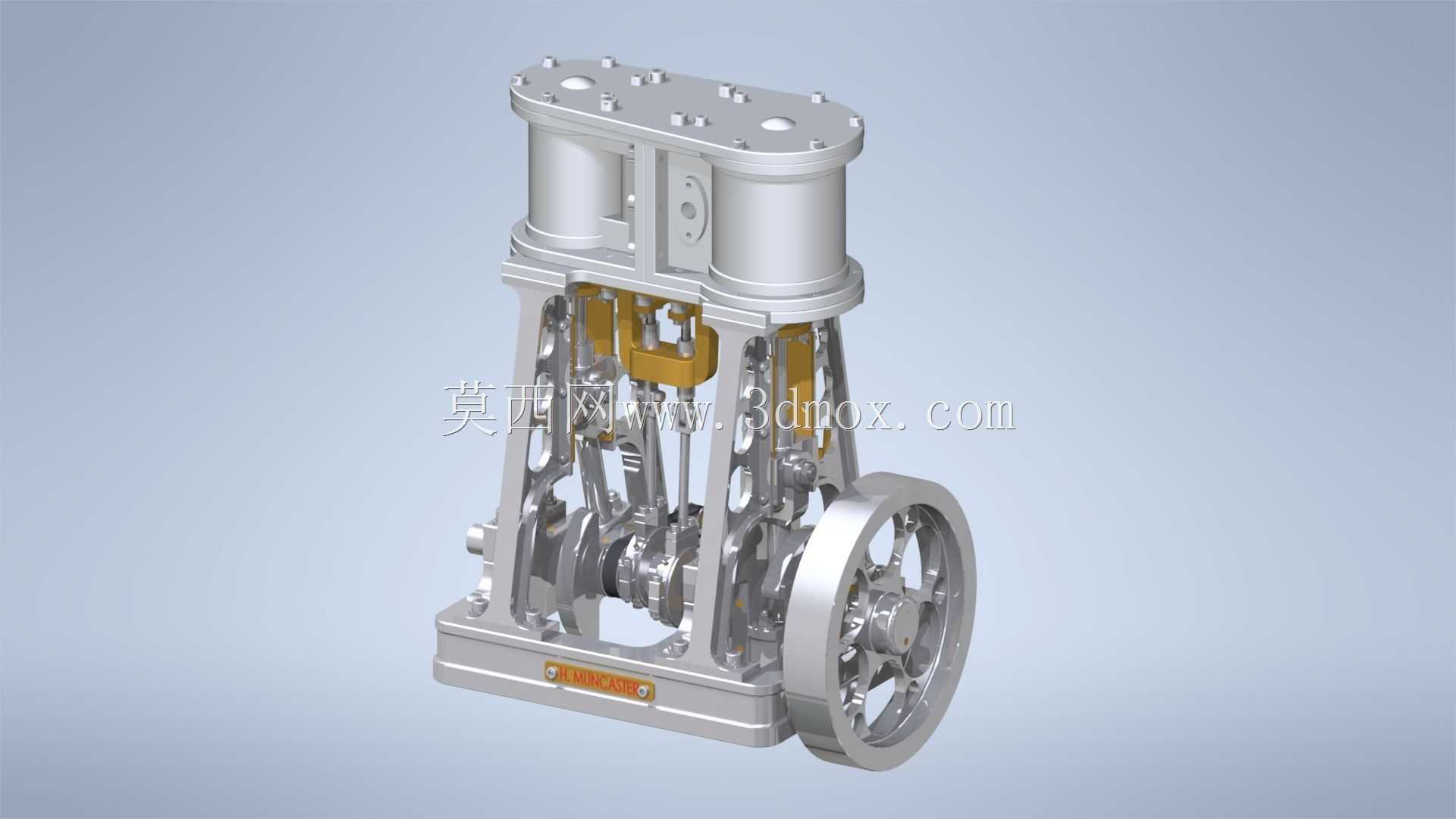

　　在小型动力演示装置、复古动力教具以及精密机械收藏领域，立式双缸蒸汽机一直是兼具结构展示价值与机械原理还原度的典型载体，这套完整的结构设计覆盖了从动力发生到扭矩输出的全链路零部件，可直接用于原理教学样机加工、机械结构实训拆解，也能作为复古动力装置的核心动力单元适配小型车船模型、动态展示台等场景。整套结构采用立式双缸并行排布的布局，两个气缸竖直固定在上部缸体安装座上，缸体下方通过立柱式机架连接底部集成式安装底座，这种排布方式既压缩了整机的横向占用空间，也让活塞往复运动的重力方向与缸体轴线重合，能有效降低活塞运行过程中的偏磨风险，提升长期运行的结构稳定性。动力输出端的飞轮布置在机架侧下方，与曲轴输出端直接刚性连接，

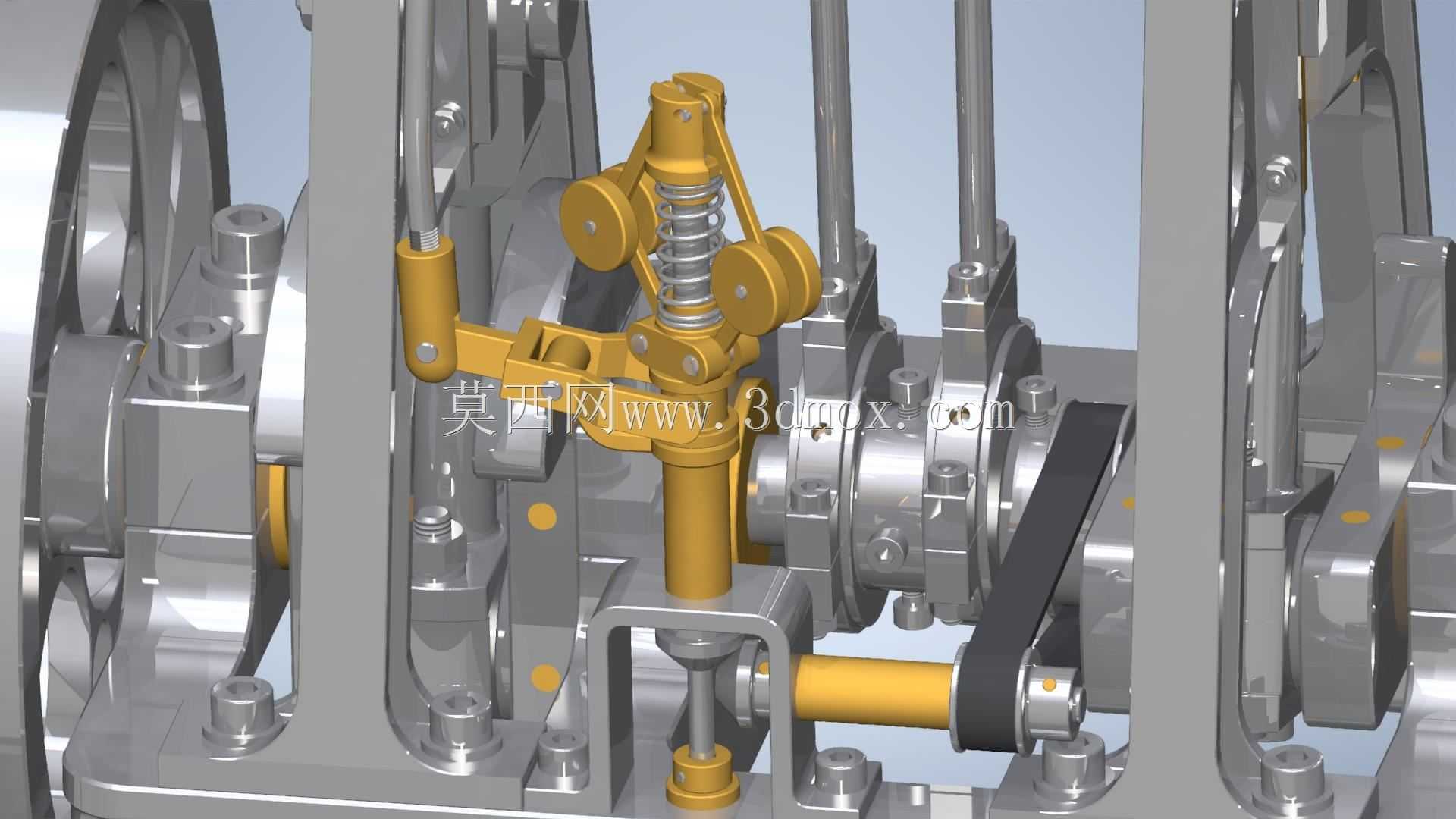

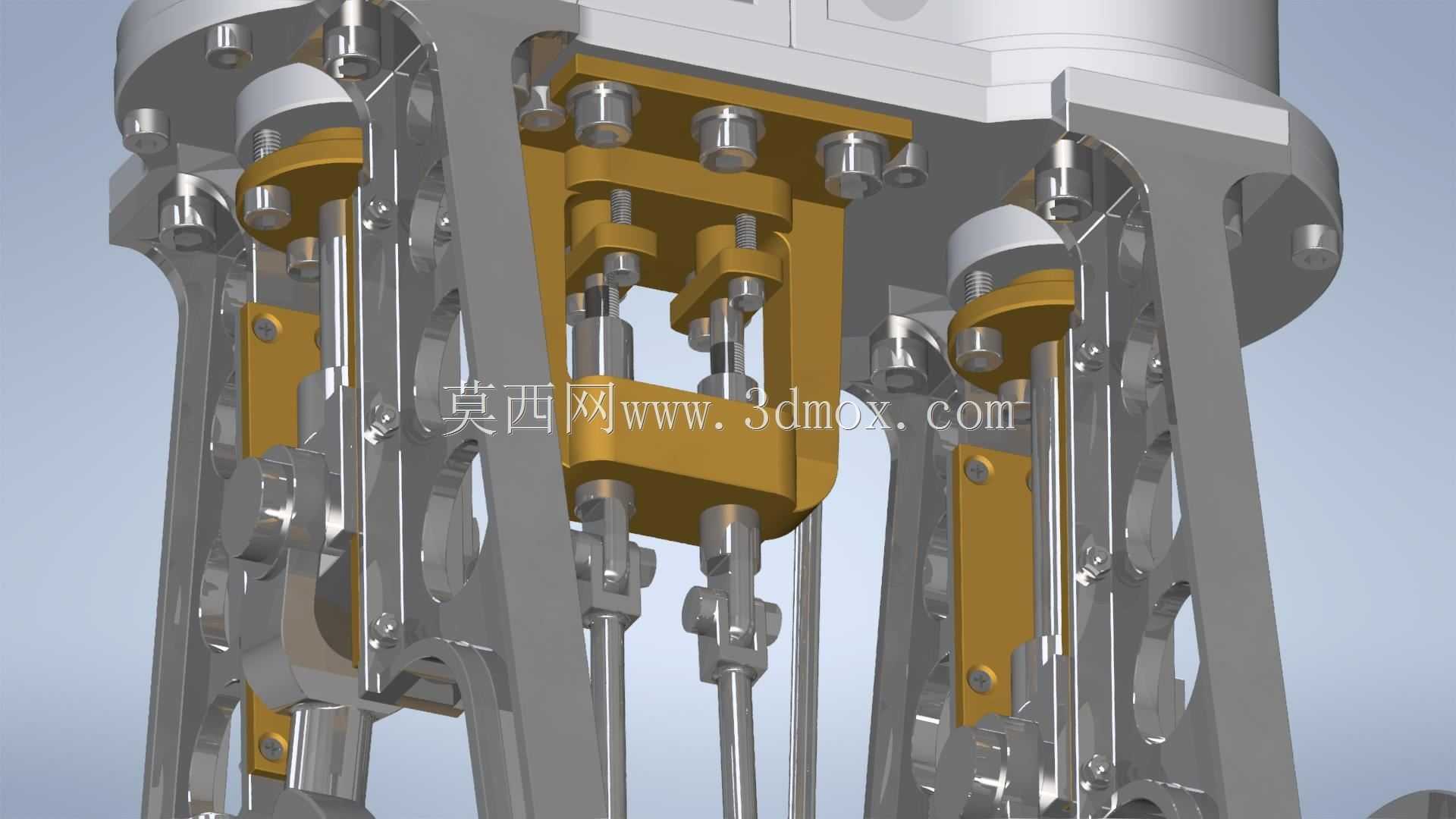

　　大直径飞轮的转动惯量可以有效抵消双缸交替做功时的扭矩波动，让输出转速更平稳，同时飞轮轮辐采用镂空式结构设计，在保证转动惯量满足需求的前提下，尽可能降低了飞轮自身重量，减少启动阶段的动力损耗。曲轴连杆机构全部布置在两侧立柱机架形成的空腔内，十字头滑块沿机架内侧的导向面做直线往复运动，将活塞的直线推力精准传递给曲轴转化为旋转扭矩，这种闭式机架的导向结构能避免连杆摆动过程中受到外部杂物干扰，同时也能为内部运动部件提供稳定的支撑边界，所有铰接位置都预留了标准润滑脂加注通道，日常维护时不需要完全拆解机架就能完成运动副的润滑保养。从安装适配的角度看，整机长度246mm、宽度160mm、高度325.8mm，底部安装座为平整的矩形铸铁式结构，

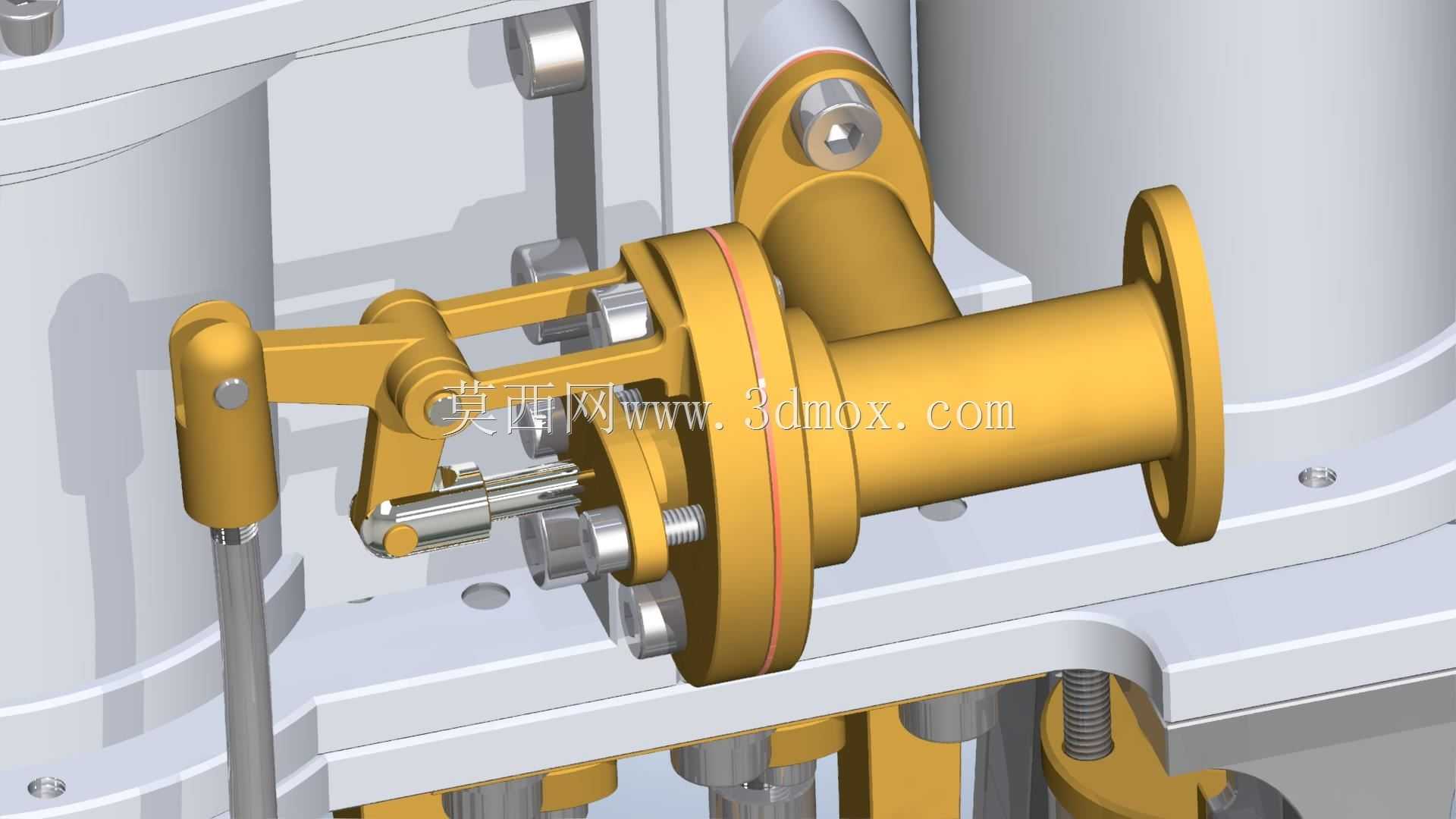

　　四个角位预留了标准安装孔位，可以直接固定在通用安装平台或者配套的设备基座上，不需要额外设计转接支架，安装基准面的平面度公差控制在0.02mm以内，能保证整机安装后曲轴的回转中心与安装面平行，避免运行过程中出现附加振动。整机重量控制在10.1kg，重心落在底座中心区域，即使不做额外地脚固定，在额定转速下运行也不会出现明显的位移，适合桌面式演示场景的快速布置。设计过程中所有零部件都遵循互换性原则，气缸、活塞、连杆、曲轴等核心零件的尺寸公差都按照精密机械加工的标准标注，同规格零件可以直接替换，不需要二次修配，不管是用于金工实训的零件加工练习，还是用于批量制作演示教具，都能大幅降低装配调试的难度。缸体上部的阀室采用集成式设计，

　　配气阀与缸体上盖整合为一体，减少了外接管路的数量，同时也降低了蒸汽泄漏的风险，进排气接口都设置在缸体后侧，排布整齐，外接蒸汽管路时不会与前端的运动部件产生干涉。这套结构除了作为独立的动力演示装置使用，还可以通过调整输出轴的连接法兰，适配不同的负载端结构，比如连接小型发电机模型做能量转换演示，或者连接减速齿轮组驱动小型传送带模型，拓展不同的教学展示场景。对于三维建模从业者来说，这套结构完整覆盖了机架类零件、回转类零件、薄壁缸体类零件、标准紧固件的全类型建模流程，装配过程中需要严格校验活塞行程与曲轴偏心距的匹配关系、十字头滑块与导轨的配合间隙、飞轮的动平衡参数，能完整复现动力类机械产品从布局规划到零件细节设计、装配干涉校验的全流程，不管是用于建模练习还是结构参考，都有很强的实操价值。
