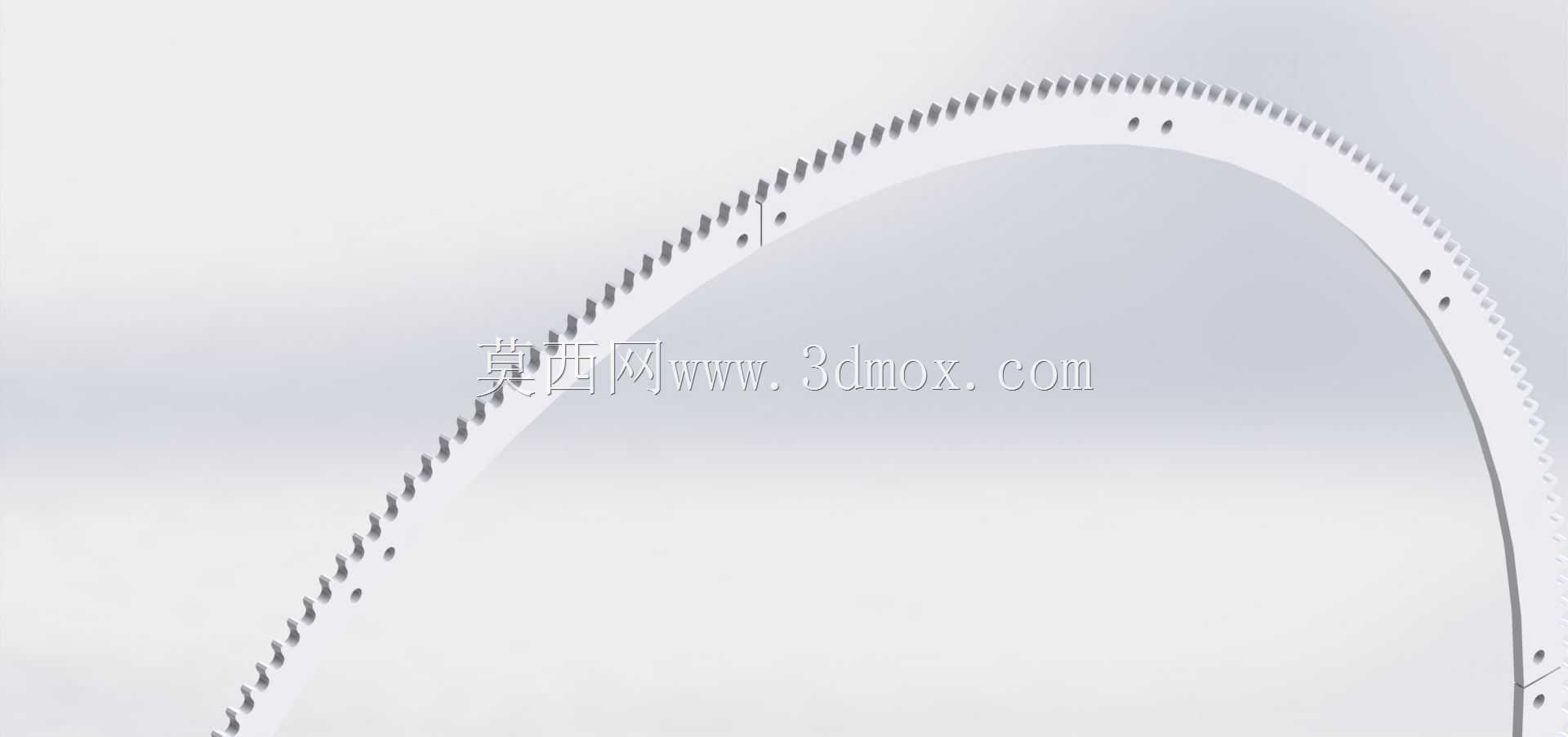

弧形齿圈登塔达街传动构件结构设计

　　在大型回转类设备的传动系统搭建中，大直径弧形齿圈是承担圆周方向动力传递、精准分度的核心构件，这类构件常见于塔式回转工作台、大型游乐设施回转支承、风电偏航传动系统、重型机床回转工作台等场景，区别于整周闭合的齿轮结构，弧形分段齿圈不需要覆盖完整360度回转范围，仅需要在设备设定的摆动或回转角度区间内完成啮合传动，能够大幅降低大直径传动构件的加工难度、安装调试成本，同时适配部分仅需要固定角度往复回转的设备工况，避免整周齿圈带来的材料浪费与结构冗余。从实际应用场景来看，这类弧形齿圈在登塔类高空作业平台的回转机构中应用十分广泛，高空作业登塔设备需要在固定角度范围内完成作业平台的回转调向，不需要整周旋转，采用分段弧形齿圈的结构，

　　既可以满足作业范围内的角度调整需求，又能够控制齿圈本身的重量，降低高空安装的载荷负担，同时齿圈上预留的安装定位孔，可以直接通过螺栓将齿圈固定在回转基座的弧形安装面上，不需要额外设计复杂的抱紧结构，安装过程中可以通过定位销先完成齿圈的位置预固定，再逐一拧紧连接螺栓，降低高空作业的安装难度。在设计这类弧形齿圈的过程中，首先要明确设备的回转角度边界，根据实际需要的摆动角度额外预留5%到8%的齿段余量，避免极限位置出现啮合脱开的问题，齿形参数的选择需要匹配配套驱动小齿轮的模数、压力角，考虑到弧形齿圈的安装基座存在一定的加工形位公差，齿侧间隙需要比常规闭式传动齿轮留取更大的裕量，防止温度变化、结构受力变形后出现卡齿问题。齿圈的截面结构设计上，不能单纯采用等厚度的弧形板结构，需要在齿根位置设计加强筋结构，因为轮齿啮合过程中齿根位置会承受周期性的弯曲应力，尤其是大直径弧形构件本身的刚性弱于整周齿圈，啮合点的局部受力容易导致齿圈产生微变形，长期运行会加剧齿面的不均匀磨损，在齿圈非啮合侧沿弧形走向布置等间距的加强凸台，既可以提升齿圈整体的抗弯刚性，又不会过多增加构件的整体重量。安装边界的尺寸控制是这类弧形齿圈设计的核心要点，首先要确定齿圈的分度圆弧半径，这个尺寸直接决定了和驱动小齿轮的中心距，加工过程中需要严格控制弧形齿圈的圆度公差，避免不同位置啮合时中心距出现过大波动，导致传动过程中出现冲击、噪音；齿圈上的安装孔需要采用跨中布置的方式，

　　也就是每两个安装孔的间距对应整数个轮齿的位置，避免安装孔和齿根位置的应力集中区域重合，防止齿圈受力时在安装孔位置出现开裂问题。从实际使用的功能特性来看，这类弧形齿圈属于开式传动构件，运行过程中会暴露在外部环境中，设计时需要考虑齿面的耐磨性能，齿部采用高频淬火处理提升表面硬度，非安装面做防锈涂层处理，适配户外高空作业的复杂工况；齿圈两端的极限位置需要设计无齿的过渡段，防止驱动小齿轮运行到齿圈端部时出现撞齿问题，过渡段的圆弧面和齿顶圆保持平滑衔接，即使设备出现超程情况，小齿轮也可以沿过渡面滑回啮合区间，不会造成轮齿的崩断损坏。在三维建模过程中，弧形齿圈的齿形生成不能直接采用整周齿轮阵列后裁剪的方式，因为弧形齿圈的半径较大，

　　直接裁剪会导致端部齿形出现畸变，需要先根据分度圆弧的曲率，逐段生成对应位置的渐开线齿形，保证每个轮齿的齿向都沿齿圈的径向方向，确保和小齿轮啮合时接触线处于正确位置，避免出现偏载磨损；建模时还要重点校核安装孔的位置度，确保所有安装孔的中心连线和齿圈的分度圆弧保持同心，安装后齿圈的径向跳动量控制在允许的公差范围内，保证传动过程的平稳性。这类弧形齿圈的日常维护也相对简便，因为是分段结构，出现局部轮齿磨损时不需要更换整个传动构件，只需要更换对应磨损段的齿圈即可，大幅降低设备的后期维护成本，尤其适合高空、井下等维修作业空间受限的应用场景，相比整周回转支承，分段弧形齿圈的运输也更加便利，可以拆分后通过狭窄的通道运输到安装位置，再完成现场拼接固定，适配更多特殊工况的安装需求。
