交错轴传动用蜗轮实体结构设计

　　在重载交错轴动力传递场景中，蜗轮始终是核心的传动执行部件，常见于冶金设备的辊道减速单元、输送线的大扭矩驱动端、起重设备的回转机构以及轻工包装机械的间歇传动工位，这类场景普遍要求传动系统具备大减速比、低运行噪音、反向自锁的特性，普通圆柱齿轮无法满足90度交错轴的动力传递需求，蜗轮与蜗杆配对的传动结构恰好适配这类工况。从实际使用的角度看，蜗轮的核心功能是与蜗杆啮合完成空间交错轴之间的运动和扭矩传递，单级传动即可实现10到80的大减速比，相比多级圆柱齿轮减速结构，整体占用空间更小，运行过程中轮齿啮合为连续的线接触，重合度远高于普通齿轮传动，因此传动平稳性更强，冲击载荷小，运行噪音更低，当蜗杆导程角小于啮合轮齿间的当量摩擦角时，

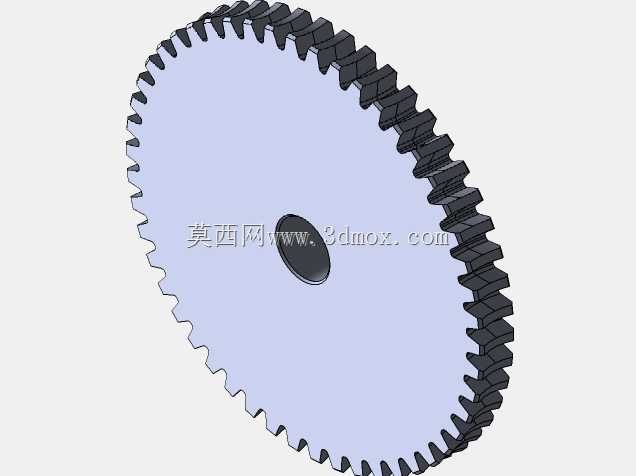

　　机构可实现反向自锁，即只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性在起重、提升类设备中可起到安全防护作用，避免负载下坠引发安全事故。本次设计的蜗轮采用辐板式实体结构，轮缘部分均匀分布渐开线齿形，齿向为适配蜗杆啮合的圆弧螺旋走向，齿廓参数完全匹配对应模数的ZA型阿基米德蜗杆，中心设置贯通的轴孔用于安装传动轴，轴孔与轮缘之间的辐板做了等厚设计，在保证整体结构强度的前提下尽可能降低零件自重，减少转动惯量对传动动态响应的影响。设计过程中首先需要确定配对蜗杆的基本参数，包括模数、头数、导程角、中心距，再根据传动比要求计算蜗轮的齿数，齿形部分采用渐开线齿廓修形，在齿顶和齿根位置做了适量的修缘处理，避免啮合过程中出现齿顶干涉，

　　同时降低轮齿啮入啮出的冲击。齿宽参数的设定充分考虑了蜗杆的啮合包角，保证啮合过程中同时参与接触的轮齿对数足够多，分散单齿承受的接触应力，提升零件的使用寿命。轴孔部分根据传动轴的配合公差要求设计了H7级精度的配合尺寸，同时预留了键槽安装位置，用于传递扭矩时的周向固定，避免蜗轮与传动轴之间出现相对转动。安装边界方面，蜗轮的最大外圆尺寸根据中心距和齿顶高系数计算确定，安装时需要保证蜗轮与蜗杆的轴线空间垂直，中心距误差控制在允许的公差范围内，轴向位置需要对齐蜗杆的啮合中点，避免出现偏载导致轮齿局部磨损过快。实际装配时需要在啮合面涂抹适配的润滑脂，因为蜗轮蜗杆传动的啮合面滑动速度较高，润滑条件直接影响零件的磨损速度和传动效率，

　　通常低速重载场景采用锂基脂润滑，高速场景则采用浸油润滑方式。从结构强度角度看，蜗轮的轮齿部分需要校核接触疲劳强度和弯曲疲劳强度，因为啮合过程中齿面存在较大的相对滑动，容易出现胶合和磨损失效，因此在材料匹配上通常蜗轮采用减摩性能好的铜合金材质，蜗杆采用表面淬火的钢材，降低摩擦系数的同时提升耐磨性能。设计时还需要考虑安装维护的便利性，辐板上可根据需要设置减重孔或吊装孔，方便零件的搬运和装配，轴孔两端可根据密封需求设计密封槽，安装密封圈防止润滑脂泄漏同时阻挡外界粉尘进入啮合区域。在不同的应用场景中，蜗轮的参数会做针对性调整，比如用于精密分度机构的蜗轮，会提升齿形加工精度，减小传动侧隙，保证分度的准确性；用于重载传动的蜗轮，会适当增加齿厚和辐板厚度，提升零件的承载能力；用于小型轻工设备的蜗轮，则会在满足强度要求的前提下尽可能缩小尺寸，降低整体设备的体积。
