带键槽异形齿廓传动齿轮三维设计

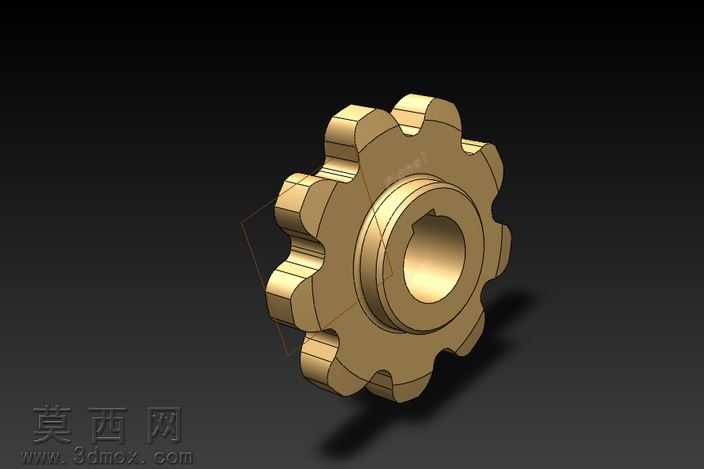

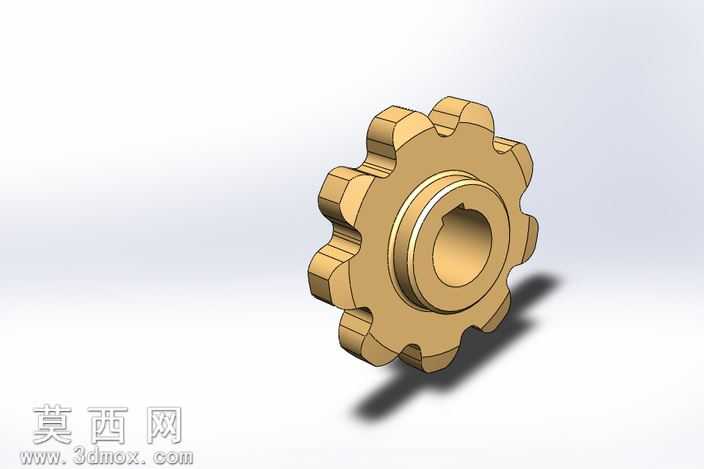

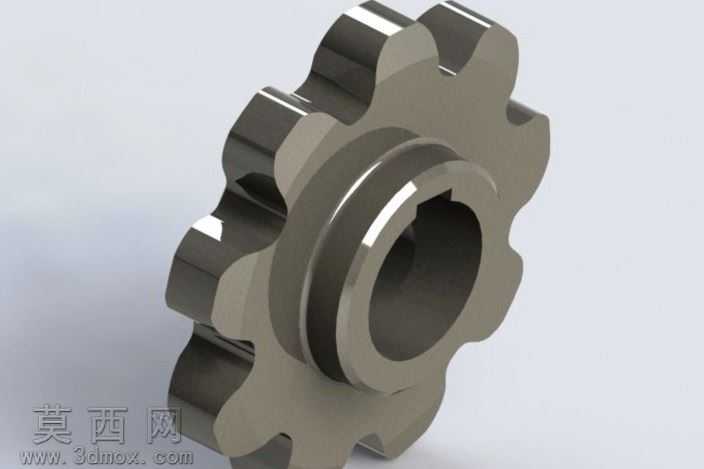

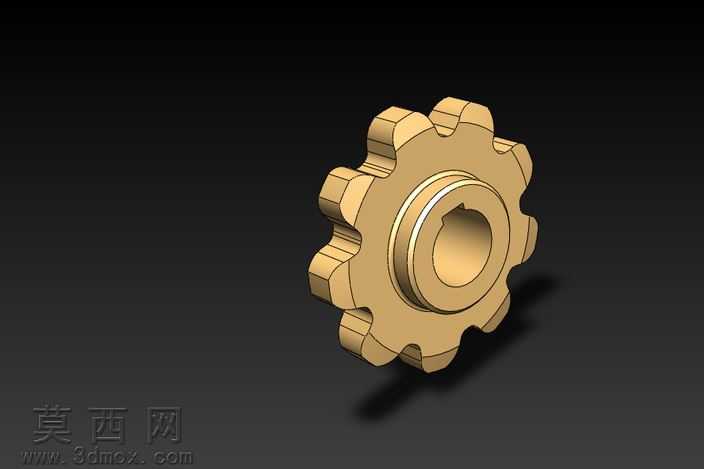

本作品为针对特定动力传输场景设计的异形齿廓传动齿轮，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循机械设计规范完成结构定义。建模初期先梳理齿轮的核心功能需求，明确其用于电力传输场景的动力传递定位，首先绘制齿轮的中心基准轴与分度基准面，确定中心安装孔的尺寸基准，中心孔内设计标准键槽结构，用于实现与传动轴的周向固定，保证传动过程中扭矩的可靠传递，避免齿轮与轴之间出现相对转动打滑的问题。齿廓部分采用非圆异形齿形设计，区别于标准渐开线圆柱齿轮的齿形轮廓，每个轮齿的齿顶、齿根过渡曲面都做了平滑圆角处理，建模过程中通过草图驱动特征生成，先绘制单个轮齿的截面轮廓，通过圆周阵列生成全部轮齿结构，再对轮齿的棱边做统一的倒角与圆角过渡，消除应力集中隐患，提升齿轮的结构强度与使用寿命。材质渲染阶段选用金属黄铜质感的材质参数，调整材质的反光度、粗糙度与金属度参数，还原金属机加工零件的真实质感，渲染场景采用深色渐变背景，搭配定向光源打出轮齿的结构阴影，清晰展现齿轮的立体结构与轮廓细节，同时添加半透明的基准参考面辅助展示齿轮的装配基准位置。结构设计上，齿轮的轮毂部分做了加厚凸台设计，提升与轴配合部位的接触面积，增强安装稳定性，轮齿与轮毂之间的辐板部分采用等厚设计，在保证结构强度的前提下控制零件整体重量，符合轻量化设计的思路。整个模型完成了完全的几何定义，所有特征之间保留完整的参数关联，可根据实际传动需求调整齿数、模数、键槽尺寸、轮毂厚度等核心参数，适配不同的安装工况与传动比要求，可直接用于虚拟装配验证、运动仿真分析以及后续的机加工生产参考，能够直观展现异形齿轮的结构特点与传动逻辑。
