蒸汽流体输送用多接口标头结构设计

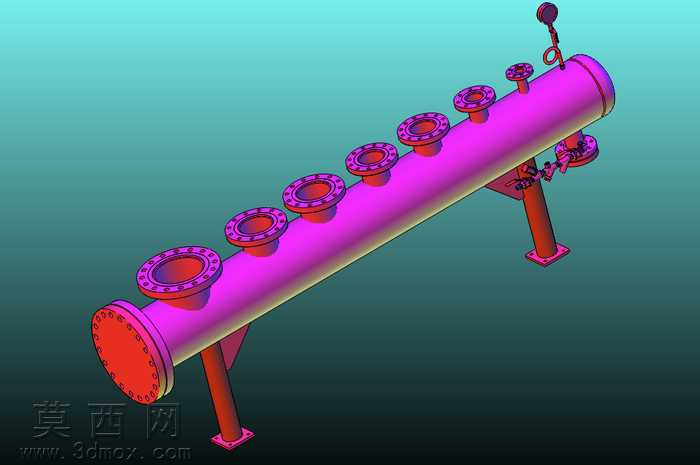

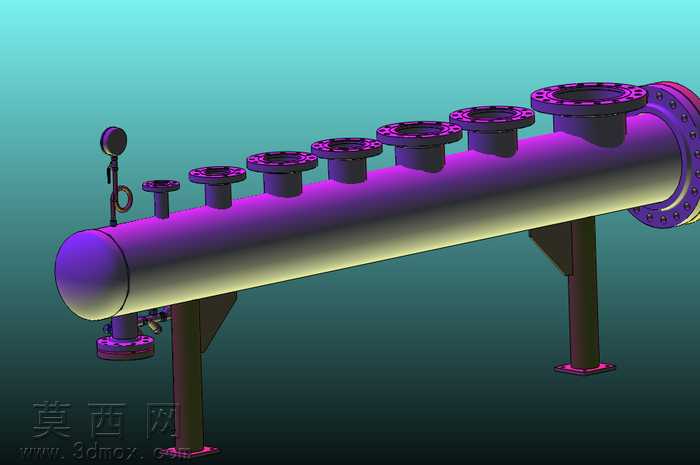

本作品为蒸汽流体输送场景设计的多接口标头三维模型，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循承压管路设计的尺寸规范，对各部分结构的装配公差进行了合理预留，确保各部件可实现无干涉装配。模型主体为卧式长筒形承压腔体，一端采用椭圆封头结构实现腔体密封，另一端设置带螺栓孔的连接法兰，用于对接主蒸汽输入管路；腔体上方沿轴向等距排布多个不同通径的法兰接口，可同时对接多路蒸汽输出支路，满足多支路分流输送的使用需求；腔体侧方配置带压力表的检测支路，可实时监测腔体内部蒸汽压力，底部设置排污接口用于定期排出管路内的冷凝水与杂质，腔体下方配置两个对称的支撑脚架，脚架底部带安装底板，可通过螺栓将整体结构固定在安装基础上，保障设备运行的稳定性。材质渲染阶段，对承压筒体部分采用渐变金属漆面效果，还原工业设备的漆面质感，法兰接口部分做金属光泽处理，凸显机加工金属部件的质感，支撑脚架采用深色金属材质表现，压力表部分分别对表壳、表盘、连接管路赋予对应材质，区分不同部件的材质属性，提升模型的视觉真实感。设计过程中充分考虑蒸汽输送工况的使用需求，对各接口的排布位置进行优化，避免支路管路之间出现安装干涉，同时合理预留压力表、排污阀的操作空间，方便后期设备的运维操作；对筒体的壁厚、法兰的螺栓孔规格均按照常规低压蒸汽输送的参数进行设计，确保结构强度满足工况承压要求，整体模型结构完整，细节表现到位，可用于蒸汽管路系统的方案展示、结构教学以及相关设备的设计参考。
