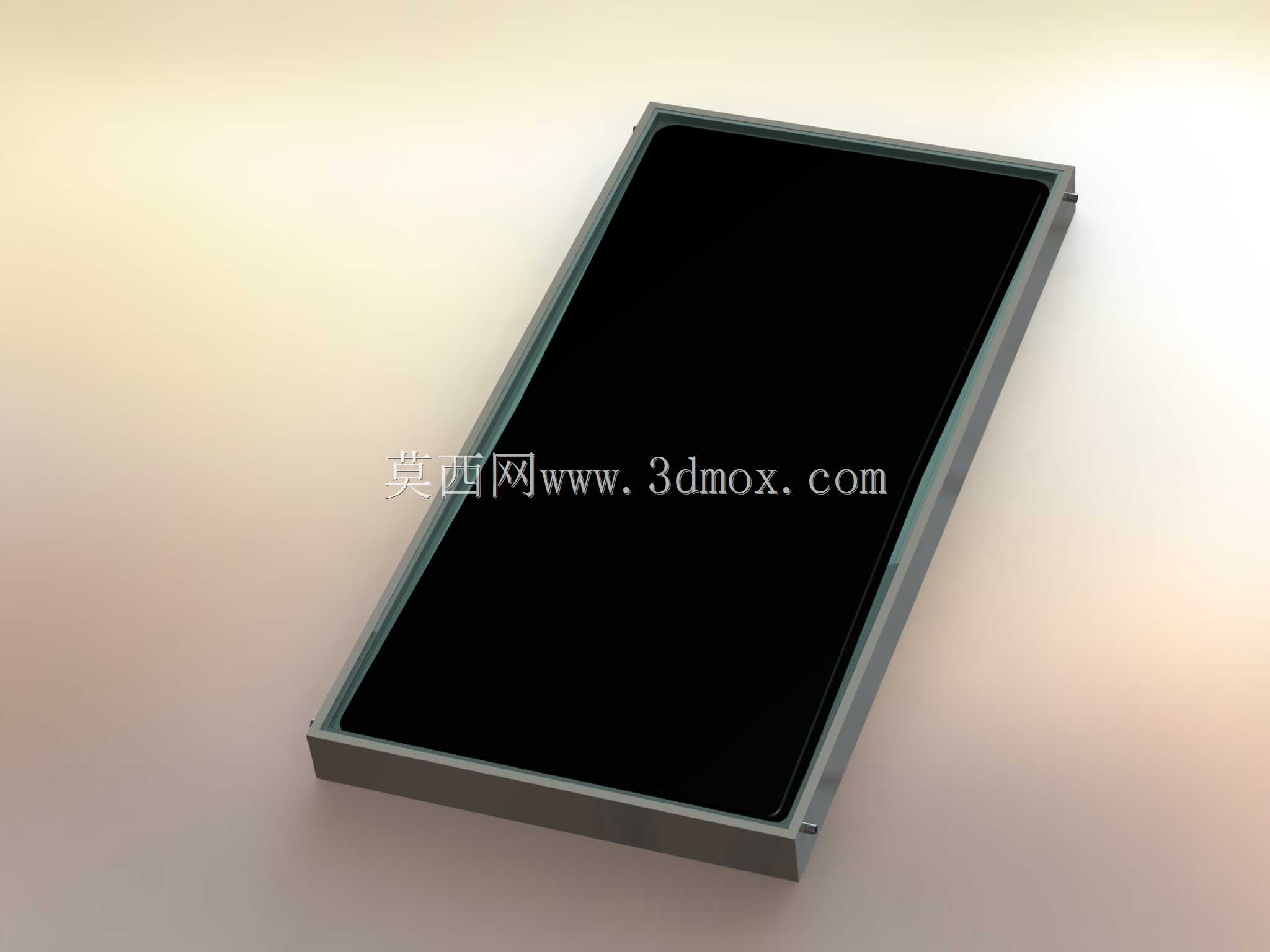

嵌入式触控显示模组外框结构设计

　　这款嵌入式显示模组外框结构，主要面向工业人机交互终端、自助服务设备、小型工控操作台的触控显示单元安装场景，日常使用中承担触控面板的固定防护、安装定位、边缘密封的核心作用，区别于消费级电子设备的轻薄外框设计，该结构更侧重安装适配性与长期使用的结构稳定性。从实际使用场景出发，这类外框结构需要适配工业现场的嵌入式安装需求，多数应用场景下，外框需要嵌入设备操作面板的预留开孔内，因此外框的侧边做了阶梯式止口设计，安装时止口端面可以贴合设备面板的内侧壁，配合侧边的固定孔位，能够实现无外露螺丝的平整安装效果，避免设备操作面积攒灰尘、残留清洁液体，也能防止现场作业中的杂物卡入安装缝隙。外框的内侧预留了触控玻璃与显示面板的叠层安装空间，

　　槽位深度经过匹配计算，能够同时容纳电容触控层、液晶显示面板以及背部的缓冲泡棉层，槽位边缘做了0.2mm的倒角处理，避免安装时刮伤触控玻璃的边缘镀层，同时槽位的四个角做了R角避让，适配显示面板的圆角外形，防止装配时出现角部顶碎面板的问题。设计过程中优先考虑了装配的容错空间，外框的内槽尺寸与显示面板的外形尺寸之间预留了0.15mm的单边间隙，既可以抵消注塑或者钣金加工带来的尺寸公差，也能给温度变化带来的材料热胀冷缩留出余量，避免高温环境下外框挤压显示面板造成花屏、漏液的问题。外框的正面边缘做了窄边设计，可视区域的边框宽度控制在8mm，在保证结构强度的前提下尽可能压缩非显示区域的占比，适配多数自助设备、工控终端对正面显示面积的需求，

　　同时边框的正面做了微弧过渡，没有尖锐的棱角，避免现场操作人员磕碰受伤。从安装边界来看，这款外框适配10.1英寸标准比例的触控显示面板，整体外形的长宽尺寸匹配常规工控设备的面板开孔尺寸，背部预留了驱动板的安装螺柱，可以直接固定显示驱动板与触控转接板，不需要额外设计转接支架，减少整体装配的零件数量。外框的侧边预留了走线缺口，能够容纳显示排线、触控排线的穿出，缺口位置做了翻边处理，避免锋利的边缘划伤排线绝缘层，长期使用中降低排线破损短路的风险。结构强度方面，外框的侧壁厚度设置为1.8mm，在采用铝合金挤出或者钣金折弯工艺时，都能保证足够的刚性，安装后不会出现边框变形的问题，即使在设备运输过程中受到振动冲击，也能稳定固定内部的显示面板，

　　避免面板移位造成的显示异常。另外，外框的正面与触控玻璃贴合的位置预留了密封胶条的安装槽，可以嵌入2mm直径的硅胶密封胶条，装配后胶条被压缩至1.2mm，能够实现IP54级别的防护效果，阻挡现场的粉尘、少量飞溅的液体进入设备内部，适配车间、户外自助终端等相对复杂的使用环境。在细节设计上，外框的四个安装角位做了加厚处理，固定孔位嵌入了铜质镶件，反复拆装也不会出现螺纹滑牙的问题，适合需要后期维护更换显示面板的应用场景，不需要因为螺孔损坏就更换整个外框结构，降低后期的维护成本。
