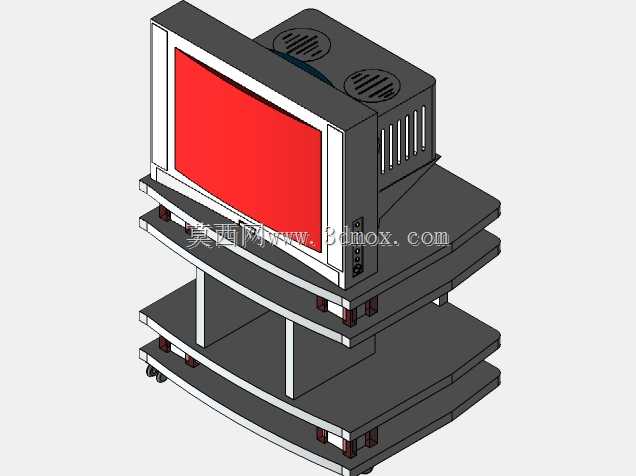

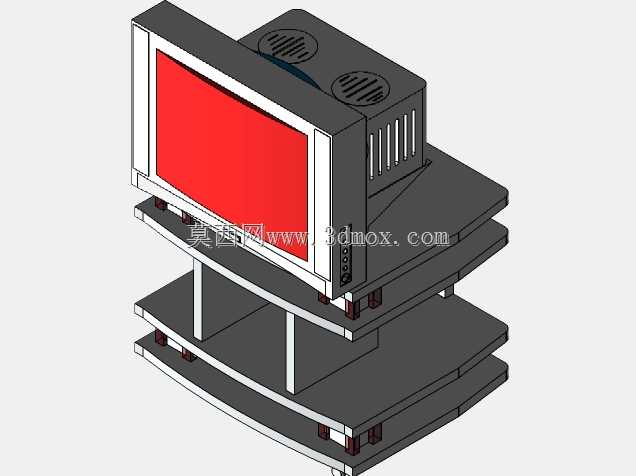

老式CRT电视机搭配双层置物电视柜结构

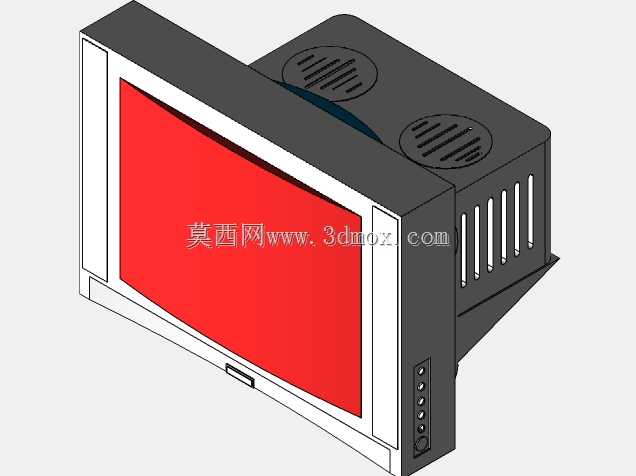

　　这套三维结构还原了早年家用场景中常见的CRT显像管电视机搭配双层落地置物电视柜的组合形态，在民用家电配套家具、复古场景搭建、影视道具建模领域都有对应的应用空间，不少做老城区室内场景复原、年代感展馆布置的结构设计人员，都会用到这类成熟的家电家具组合结构作为场景内的核心陈设构件。从实际使用场景来看，这类组合在上世纪末到本世纪初的城镇家庭中十分普及，CRT电视机本身因为显像管结构的特性，整机重量偏大，后部有突出的显像管尾端结构，对承托家具的承重能力、放置空间的预留都有明确要求，配套的双层电视柜除了承托电视机本体，下层的两层开放置物空间通常用来放置影碟机、机顶盒、磁带收纳盒、影音配件等物件，部分家庭也会在层板上摆放摆件、遥控器、常用书刊，兼顾收纳与展示的作用。从结构设计思路来看，电视机本体的外壳采用前窄后宽的梯台造型，正面预留屏幕安装位，屏幕四周有凸起的边框做防护，避免日常擦拭、磕碰直接损伤屏幕表面；机身后部上方开设两组圆形通风格栅，侧面布置竖向长条散热槽，对应CRT电视工作时内部高压包、显像管电路的散热需求，机身侧面下部集成控制按键与接口区域，按键的排布高度刚好匹配日常坐姿操作的抬手高度，不用起身就能完成频道切换、音量调节的操作；机身底部四个角设置凸起的支撑脚，将机身底部与电视柜面板留出间隙，避免底部电路直接贴合面板影响散热，同时支撑脚的橡胶材质也能起到防滑、减震的作用，避免开关门或者触碰时机身移位。配套的双层电视柜采用框架式层板结构，

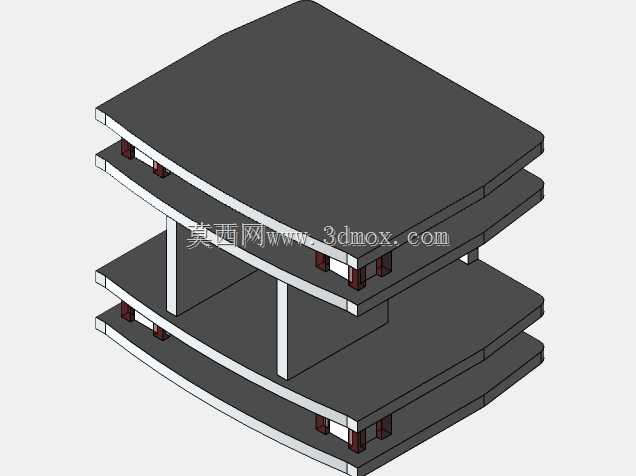

　　四根垂直支撑柱连接上下三层水平面板，最上层面板专门用来放置电视机，面板尺寸比电视机底部支撑范围宽出100mm左右的余量，既给电视机两侧留出接线、插拔接口的操作空间，也能避免边角磕碰；中间层与底层的层板采用和上层一致的板材厚度，层板之间的垂直净空高度参考当时主流影音设备的高度设置，刚好能容纳常规尺寸的影碟机、功放设备，不会因为净空不足导致设备塞不进去，也不会因为净空过高浪费竖向空间；每层层板的底部四个角都设置了可调式支撑脚垫，一方面可以通过旋转脚垫调整整体水平度，避免地面不平整导致柜体晃动、设备放置不稳，另一方面脚垫也能隔绝层板与地面的直接接触，避免地面潮气侵蚀板材，同时减少放置设备时的磕碰噪音。从安装边界与尺寸适配来看，

　　电视机本体的深度因为显像管的突出结构，比后期的平板电视大很多，放置时需要保证电视柜上层面板的深度完全覆盖电视机底部的支撑范围，后部至少留出50mm的间隙给电源线、信号线走线，同时保证后部散热槽的通风空间，不能紧贴墙面放置，否则会导致散热不畅，内部元器件温度过高加速老化；电视柜的整体宽度控制在1.2米以内，适配大多数老式住宅的客厅墙面宽度，整体高度在0.6米左右，放置电视机后屏幕中心高度刚好匹配日常坐姿的人眼高度，观看时不需要仰头或者低头，符合人体工程学的观看要求；层板的承重设计按照每层25kg的载荷做结构加强，支撑柱与层板的连接位置采用嵌入式的连接结构，避免长期承重后层板出现下垂变形，每层层板的边缘做小圆角处理，

　　避免日常走动时磕碰边角造成损伤。在建模过程中，这类结构需要重点关注各个部件的装配间隙，比如电视机支撑脚与电视柜面板的接触位置要完全贴合，不能出现悬空或者穿模的问题，散热孔的排布要符合实际的通风逻辑，不能出现封闭区域的无效开孔，电视柜的支撑柱垂直度要控制在合理公差范围内，保证整体结构的稳定性表现，层板之间的平行度也要做对应约束，避免出现层板倾斜导致放置的设备滑落的问题。对于做场景建模的设计人员来说，这套结构可以直接嵌入到对应的室内场景中，不需要再单独调整家电与家具的适配尺寸，各个部件的细节都还原了实际产品的结构特征，不管是做结构拆解演示，还是做场景渲染都能满足精度要求，同时结构的分层设计也方便后续做材质替换，比如更换电视机外壳颜色、电视柜的板材材质，适配不同年代、不同装修风格的场景需求。
