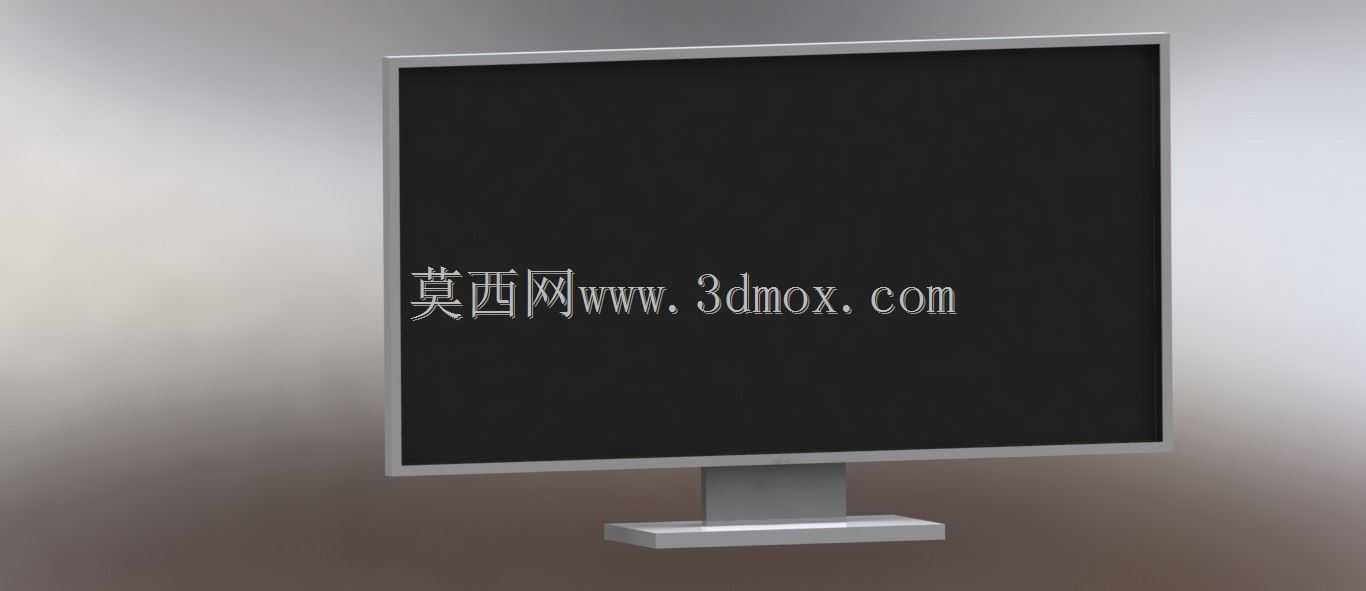

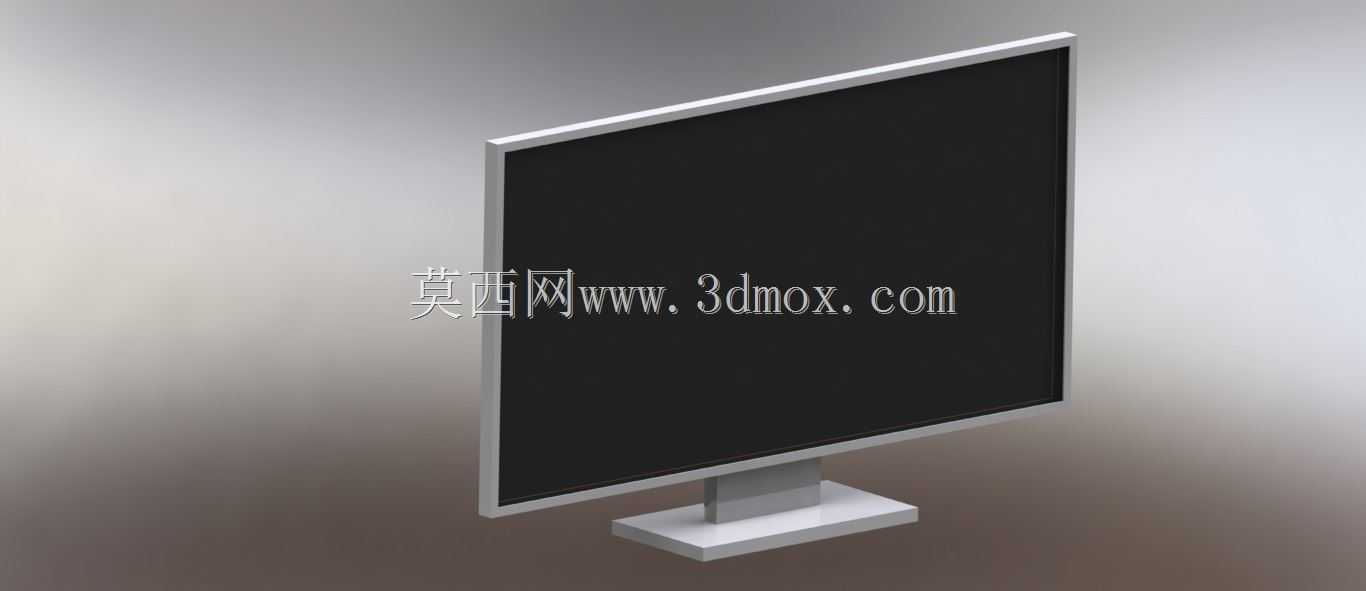

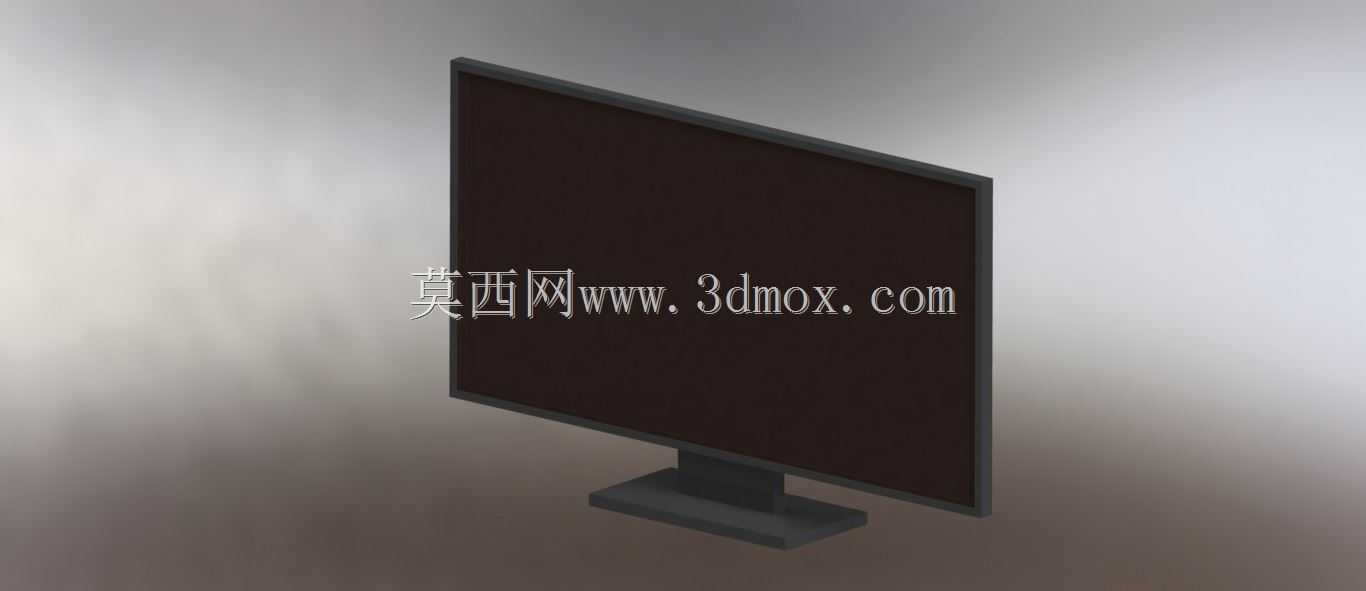

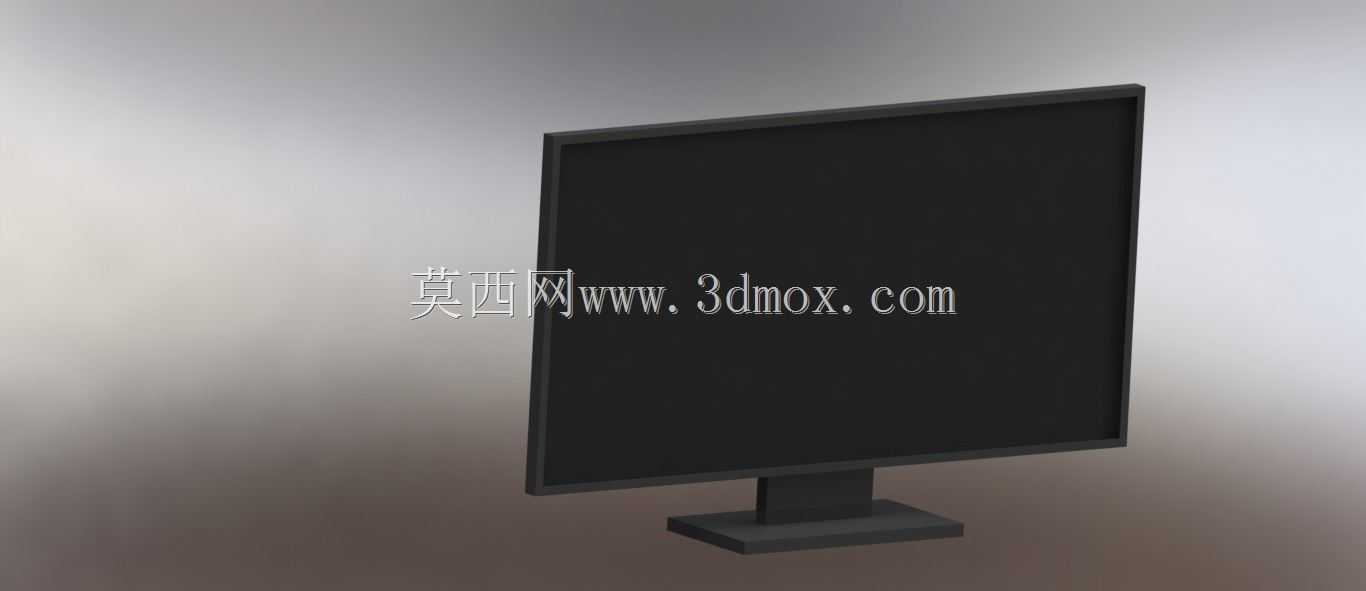

桌面式液晶显示终端结构三维设计

　　日常做消费电子结构建模时，这类桌面型液晶显示终端的结构是很典型的练习与落地参考项，先从实际应用场景说起，这类结构既可以适配家用场景的卧室、书房桌面摆放，也能调整安装孔位后适配工业工位的操作终端显示、商用前台的信息展示场景，不同场景下的安装边界要求差异不小，家用场景更侧重摆放稳定性与桌面占用面积控制，工业场景则要兼顾支架的抗振动性能与线缆收纳的规整性。从实际用途来看，这个结构核心是承载液晶显示面板，实现画面输出的硬件支撑，同时整合支架的俯仰调节、水平旋转的结构预留，满足不同观看视角的调整需求，避免长期固定视角带来的观看疲劳。设计思路上，首先拆分整体为三个核心结构模块：显示面板外框、支撑立柱、底座承托结构，外框部分采用窄边设计思路，

　　在保证面板侧边防护强度的前提下尽可能压缩边框宽度，提升屏占比的视觉效果，外框的壁厚控制在常规消费电子壳体的合理区间，内侧预留面板安装的定位卡槽、驱动电路板的固定螺柱位置，同时在边框下侧预留按键、接口的开孔位，开孔边缘做圆角过渡避免应力集中，也能提升装配时的操作便利性。支撑立柱部分做了中空结构设计，一方面可以减轻整体结构重量，另一方面可以将面板的供电线、信号线从立柱内部穿行，实现线缆隐藏，避免桌面走线杂乱，立柱与外框的连接位置预留了铰接结构的安装空间，能够支持一定角度的俯仰调节，调节阻尼的结构空间也同步做了预留，保证调整角度后可以稳定停留在目标位置，不会出现自行下坠的问题。底座部分采用方形大接触面积的设计，重心落在底座中心投影范围内，

　　保证摆放时的抗倾覆性能，底座与立柱的连接位置做了加强筋结构，避免长期承重出现立柱连接位的形变，底座底部预留了防滑脚垫的安装槽，放置在光滑桌面时可以增大摩擦力，避免滑动移位。外形尺寸方面，整体的屏体比例采用常规的宽屏显示比例，外框的整体宽度、高度根据常见的桌面显示终端尺寸做适配，底座的横向、纵向尺寸控制在保证稳定的前提下，尽可能减少桌面空间占用，安装边界上，桌面摆放时需要预留的后方空间要满足俯仰调节最大角度时的避让需求，避免调节角度时屏体后方触碰墙面或者其他桌面物品，壁挂适配的话，外框后侧预留了标准壁挂孔位的安装凸台，孔位间距符合通用的壁挂安装规范，可以直接适配常规的壁挂支架，不需要额外做转接结构。结构细节上，

　　外框的前后壳采用卡扣加螺丝的组合固定方式，卡扣分布在边框四周，螺丝孔隐藏在底部与后侧的装饰盖位置，既保证装配后的壳体结合紧密，不会出现缝隙不均的问题，也能兼顾后期维修拆卸的便利性，支撑立柱与底座的连接采用嵌入式定位加螺丝锁紧的结构，装配时可以先通过定位柱快速对位，再锁紧固定螺丝，提升装配效率。另外在建模过程中，所有的转角位置都做了圆角处理，避免锐边，一方面是符合消费电子产品的安全规范，避免使用过程中划伤使用者，另一方面也能减少注塑生产时的应力集中问题，降低壳体生产时的形变概率，面板安装位的周圈预留了缓冲泡棉的安装间隙，装配时泡棉可以填充面板与外框之间的间隙，起到缓冲减振的作用，避免运输或者移动过程中面板与硬壳体碰撞出现损坏。从结构选型的角度，这类结构的建模可以直接复用在同尺寸的桌面显示器、小型商用显示屏的结构设计中，只需要根据具体的面板型号、接口配置调整对应的开孔与内部固定位即可，支架部分的铰接结构如果需要升级升降功能，也可以在现有立柱结构的基础上增加滑轨组件，不需要重新设计整体的外框与底座结构，具备不错的结构拓展性。
