金属承重连接链环结构设计

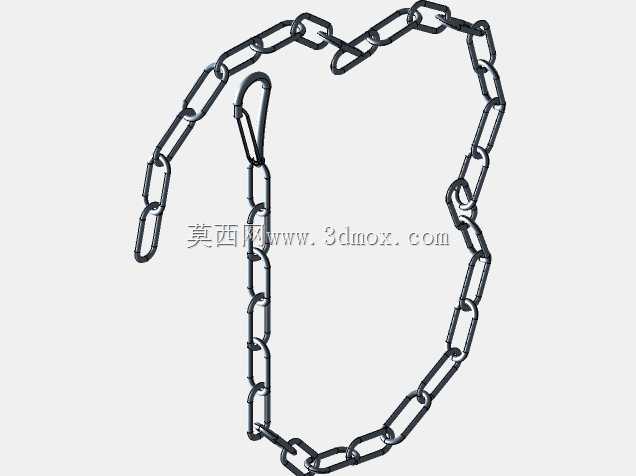

　　在起重吊装、物料牵引、户外索具配套、工业设备限位防护等场景中，链环是组成整条承重链条的基础单元，其结构合理性直接决定整套索具系统的载荷冗余与服役寿命。日常工程应用里，单组链环需要配合相邻链环完成铰接转动，同时要承受轴向拉力、瞬时冲击载荷以及不同角度下的偏载作用力，设计过程中需要兼顾铰接灵活性与结构强度的平衡，避免出现应力集中导致的断裂失效。从结构设计逻辑来看，这类链环采用闭环长椭圆外形，环体截面为均匀圆形，相邻链环穿插套接后，接触区域为圆弧面贴合，相比直角结构能大幅降低接触应力集中系数，在受拉时载荷可以沿环体圆弧段均匀传递，不会在边角位置出现应力突变。环体的内孔尺寸需要严格匹配配套链环的线径，保证套接后相邻链环拥有足够的转动角度，

　　在链条弯折、转向、多方向受力时不会出现卡滞，同时也不会因为间隙过大导致链条晃动量超标，影响牵引或吊装时的定位稳定性。实际选型应用时，需要关注链环的几个核心尺寸边界：首先是环体的线径，这一参数直接决定单环的破断拉力，线径越大承载能力越强，但同时整体重量也会提升，需要根据应用场景的额定载荷做匹配，比如轻型牵引场景可以选用较小线径降低自重，重型吊装场景则需要加大线径保证安全冗余；其次是链环的内长与内宽尺寸，内长决定相邻链环套接后的最大弯折角度，内宽则需要保证相邻链环可以顺利穿插，同时不会在受拉时出现侧向滑脱；最后是链环的外轮廓尺寸，这一参数决定链条与配套挂钩、吊耳、张紧构件的适配性，比如配套的吊钩开口尺寸需要大于链环线径，

　　保证链环可以顺利挂入，同时挂钩的承载槽宽度要匹配链环外宽，避免挂接后出现局部挤压变形。在不同的应用场景中，链环的设计侧重也有区别：用于起重吊装场景的链环，会适当加大环体圆弧过渡段的曲率半径，降低弯折处的应力集中，同时环体截面的圆度公差控制更严格，保证受载时整个截面受力均匀，不会因为局部截面偏小出现断裂风险；用于户外防护、围栏限位的链环，会适当降低铰接间隙的精度要求，侧重防腐性能的结构适配，环体表面预留足够的镀层厚度空间，避免长期户外使用出现锈蚀卡滞；用于设备传动牵引的链环，会严格控制单环的长度公差，保证整条链条的节距精度，匹配配套链轮的啮合尺寸，避免传动过程中出现跳齿、卡顿问题。建模过程中，

　　这类链环需要重点处理环体首尾对接的焊缝位置结构，实际生产中链环多采用圆钢弯制后对焊成型，焊缝位置需要做平滑过渡处理，不能出现凸起、错边，否则一方面会影响相邻链环的转动灵活性，另一方面焊缝位置的应力集中会大幅降低整环的破断强度。同时环体的圆弧段需要保证曲率连续，不能出现折线拐点，否则受载时拐点位置会成为应力集中点，在反复冲击载荷下容易萌生疲劳裂纹，长期使用会出现断裂风险。在安装配套层面，单组链环不能单独作为承重构件使用，必须与同规格、同载荷等级的相邻链环套接组成链条，端部需要匹配对应规格的卸扣、吊钩或者吊耳，连接时需要保证链环与连接件的接触区域为圆弧面贴合，不能出现点接触或者棱边挤压，否则会大幅降低连接位置的承载能力。日常维护中，也需要重点检查链环的磨损情况，当环体截面磨损量超过原线径的10%时，就需要做报废更换，避免承载时出现断裂；同时要检查环体是否出现塑性变形，如果链环的内长被拉长超过原尺寸的5%，说明已经出现过过载，内部金相组织已经发生变化，也需要及时更换，不能继续承重使用。
