2英寸BSP内螺纹黄铜闸阀结构设计

　　在民用给排水、小型暖通循环、低压工业流体输送的管路系统里，手动闸阀是最常见的截断类阀件之一，这款2英寸BSP内螺纹连接的黄铜闸阀，就是针对中小口径低压管路的截断需求设计的，日常工况下主要负责管路支路的通断控制，不做节流调节使用——这是闸阀本身的结构特性决定的，半开状态下闸板受介质冲蚀磨损速度会大幅提升，长期节流运行很容易出现密封面损伤导致内漏。

　　从实际安装场景来看，2英寸的公称通径对应DN50的管路规格，BSPF也就是英制直管内螺纹，适配同规格的外螺纹管接头，安装时不需要额外焊接，仅需在螺纹处缠绕密封带或者涂抹管螺纹密封胶，用管钳拧紧即可完成连接，非常适合现场没有焊接设备的民用装修、小型设备管路改造场景，黄铜材质本身的抗锈蚀特性，也让它可以直接用在生活冷水、热水输送管路上，不会像普通铸铁阀那样长期使用后出现锈渣污染水质的问题。

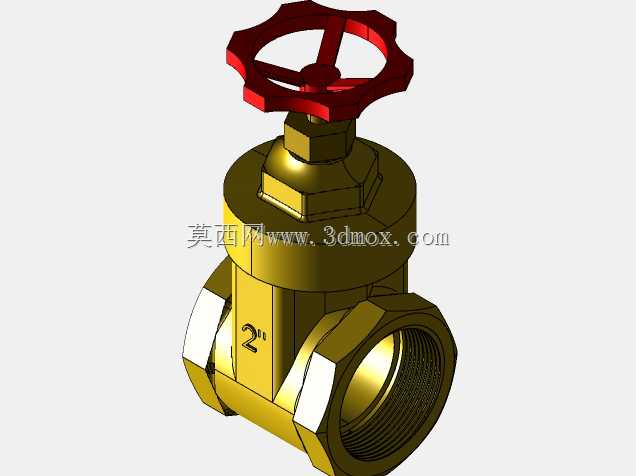

　　结构设计上，这款闸阀采用的是最经典的明杆楔式单闸板结构，手轮旋转时带动阀杆做轴向升降，直观就能看到闸板的升降位置，判断阀门的开关状态，现场巡检的时候不需要额外加装阀位指示器，站在管路旁就能直接确认通断状态。阀体采用黄铜锻压成型，流道是直通式设计，介质流过的时候没有方向转弯，流阻比角式阀、截止阀低很多，全开状态下的压力损失极小，适合对管路压损有要求的循环水系统，比如小型中央空调的冷冻水支路、太阳能热水的主管路，用这种闸阀做截断不会额外增加循环泵的负载。

　　手轮部分采用的是红色冲压钢手轮，表面做了喷塑处理，握持的边缘做了圆弧过渡，手动开关的时候不需要额外加力杆，公称压力1.6MPa的工况下，普通人徒手就能完成开关操作，手轮和阀杆的连接采用方榫配合加锁紧螺母，长期使用不会出现手轮打滑空转的问题。阀杆密封采用的是多层填料压盖结构，日常使用如果出现阀杆处渗漏，不需要停掉管路泄压，只需要均匀拧紧填料压盖的两个螺母就能压紧填料实现密封，后期维护更换填料也只需要拆下手轮和压盖就能完成，不需要把整个阀门从管路上拆下来，维护成本很低。

　　安装边界上需要注意，这款阀门的结构长度符合中小口径螺纹闸阀的常规尺寸，两端内螺纹的端面距离预留足够的安装空间即可，手轮上方需要预留至少一倍手轮直径的操作空间，方便后期开关操作和填料维护，安装时不需要考虑介质流向，双向承压密封的特性让它可以装在介质双向流动的管路上，不像截止阀有严格的流向要求，现场安装的容错率很高。闸板的密封面采用黄铜本体直接研磨成型，低压工况下的密封性能可靠，常温清水工况下的使用寿命可以达到上万次开关循环，日常使用只需要定期在阀杆螺纹处涂抹少量润滑脂，避免阀杆积垢导致开关卡涩即可，不需要额外的复杂维护。

　　从建模的角度来看，这款闸阀的结构拆分非常清晰，阀体、阀盖、闸板、阀杆、手轮、压盖、填料、锁紧螺母这些零件都是规则的回转体加少量切削特征，建模的时候先确定流道通径、螺纹规格、结构长度这些核心安装尺寸，再依次推导阀杆直径、闸板楔角、手轮直径这些操作件尺寸，装配的时候注意阀杆和闸板的T型槽配合间隙，预留足够的活动量避免干涉，就能还原出完全符合实际装配关系的三维结构，不管是做管路装配的干涉检查，还是做阀件的选型示意，这个模型都能满足工程使用需求。
