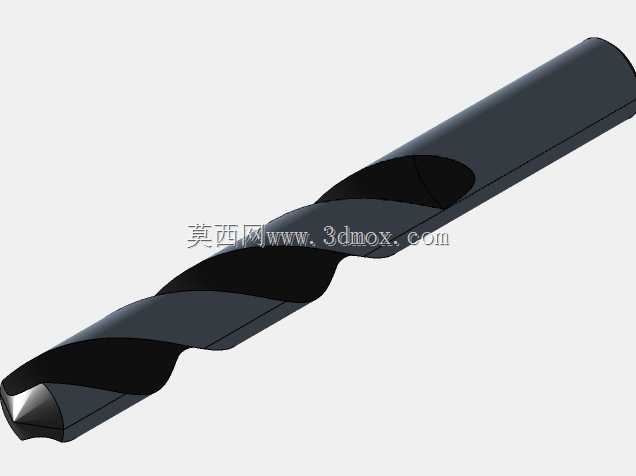

直径16毫米直柄麻花钻结构设计

　　在常规金属切削加工场景里，直径16mm的直柄麻花钻是孔加工工序里出镜率极高的通用刀具，不管是普通台钻、立式钻床的单件小批量加工，还是数控铣床、加工中心上的批量孔位加工，这款规格的钻头都能覆盖绝大多数常见的中孔径加工需求。从实际加工的适配场景来看，它可以应对普通碳素结构钢、合金结构钢、铸铁件以及部分有色金属的钻孔作业，在机械装配车间的现场配钻、模具加工车间的模板孔加工、五金制品厂的零部件孔位加工中都属于常备消耗类刀具。

　　这款钻头的结构设计完全遵循金属切削的基本原理，两条对称分布的螺旋槽承担着排屑与输送切削液的双重作用，槽型的螺旋角度经过优化，在钻削钢材时可以保证切屑能够顺着螺旋槽顺畅排出，不会因为切屑堵塞在孔内造成钻头崩刃或者孔壁拉伤。钻尖部分的顶角采用标准的118度设计，这个角度对于普通结构钢的钻削来说，能够平衡轴向进给力与切削刃的耐用度，既不会因为顶角过大导致钻尖定心差、轴向力陡增，也不会因为顶角过小造成切削刃长度过长、钻削时刚性不足出现振纹。横刃部分经过标准的修磨预留，实际使用时操作人员可以根据加工材质的不同对横刃进行二次修磨，进一步降低钻削时的轴向阻力，尤其是在斜面或者曲面工件上钻孔时，适当修短横刃能够大幅提升钻尖的定心精度，避免钻孔位置出现偏移。

　　从外形尺寸与安装边界来看，这款钻头的直柄部分直径与切削直径保持一致，为标准的16mm圆柱柄，能够适配绝大多数钻夹头的装夹范围，不管是普通扳手钻夹头还是自紧式钻夹头，都可以实现稳定装夹，不需要配套过渡套或者专用夹具，装夹时只要保证柄部夹持长度不小于25mm，就能在常规钻削参数下避免钻头打滑。钻头的工作部分长度按照标准规格设计，有效钻孔深度可以满足多数常规零件的孔深需求，当需要加工更深的孔时，也可以配合分段退钻排屑的操作工艺完成加工，不会因为槽长不足导致排屑不畅。刃带部分的设计采用了窄刃带结构，既可以保证钻头在孔内的导向作用，减少钻孔时的轴线偏斜，又能尽可能降低刃带与孔壁的摩擦，减少钻削过程中的发热，提升孔壁的加工光洁度，同时也能延长钻头的单次修磨使用寿命。

　　从设计思路的角度来说，这款钻头的建模完全还原了实际量产刀具的所有结构细节，没有做多余的简化处理，不管是螺旋槽的导程参数、钻尖的后角分布，还是刃带的宽度、刀柄的倒角细节，都和实物保持一致，在做加工工艺仿真、刀具装配干涉检查的时候，可以直接调用这个模型进行模拟，不需要再对模型做二次修正。比如在做数控加工编程的刀路仿真时，导入这个钻头模型可以准确模拟钻削过程中刀具与工件、夹具的空间位置关系，提前发现可能存在的碰撞干涉问题；在做机床刀具库的三维可视化搭建时，这个模型也可以直接作为标准刀具模型入库，方便设计人员在做整机布局的时候直观看到刀具的实际尺寸，提前预判加工行程是否足够。

　　在实际的设备维护与工装设计场景中，这个模型也能发挥不小的作用，比如设计钻床的专用钻模时，可以根据钻头的实际外形尺寸来设计钻套的内径与长度，保证钻套与钻头之间的配合间隙处于合理范围，既不会因为间隙过大导致钻孔位置精度下降，也不会因为间隙过小造成钻头与钻套的过度摩擦。在做刀具存储柜的分格设计时，也可以参考这个模型的长度与直径参数来设置每个仓位的尺寸，实现刀具的规范化分类存放。对于三维建模的学习者来说，这个模型的建模过程也可以作为练习螺旋扫描、切除放样等特征操作的典型案例，通过复刻这个钻头的结构，可以更好地理解异形切削刀具的建模逻辑，掌握复杂螺旋特征的建模技巧。
