影视道具级钢铁侠头盔曲面结构设计

　　这款头盔的三维结构设计，最初的需求锚点是面向影视道具复刻与cosplay穿戴场景，在做结构拆解前首先要明确实际使用中的核心边界：穿戴时的头部容纳空间需要适配国内成年男性的头围均值，也就是54-62cm的适配区间，所以在做内腔曲面偏移时，预留了20mm的缓冲层安装余量，既可以容纳EVA缓冲衬垫，也能给后续加装眼部灯光、开合传动结构留出布线与零件安装空间，不会出现穿戴时卡头、内部元件挤压头顶的问题。

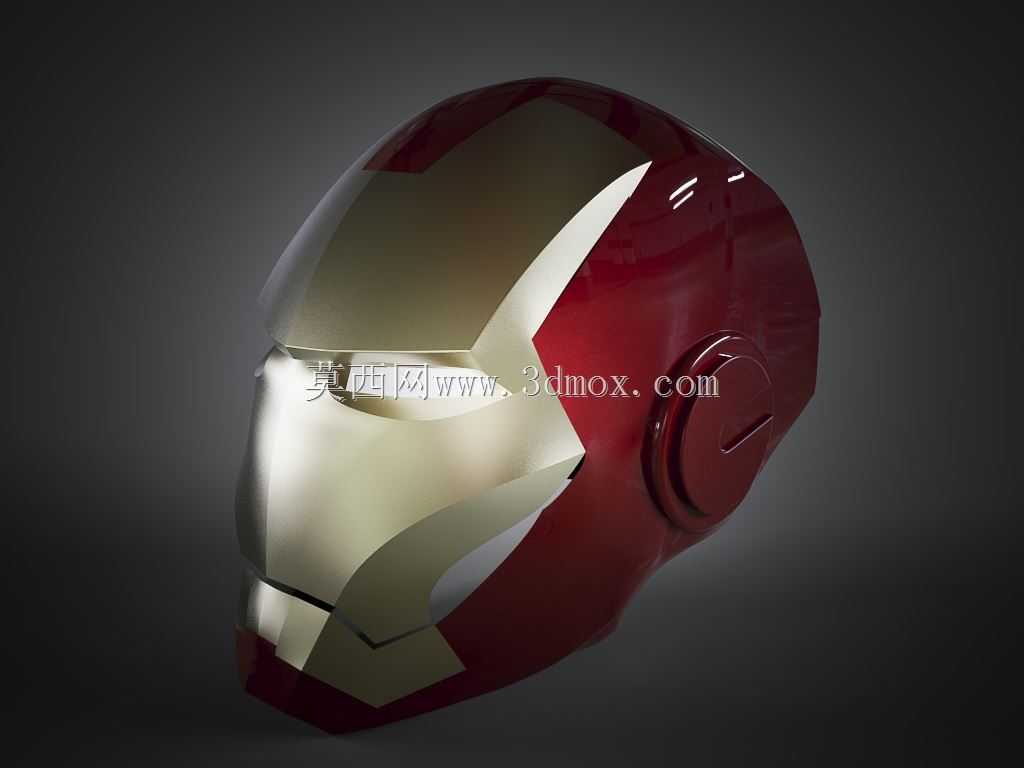

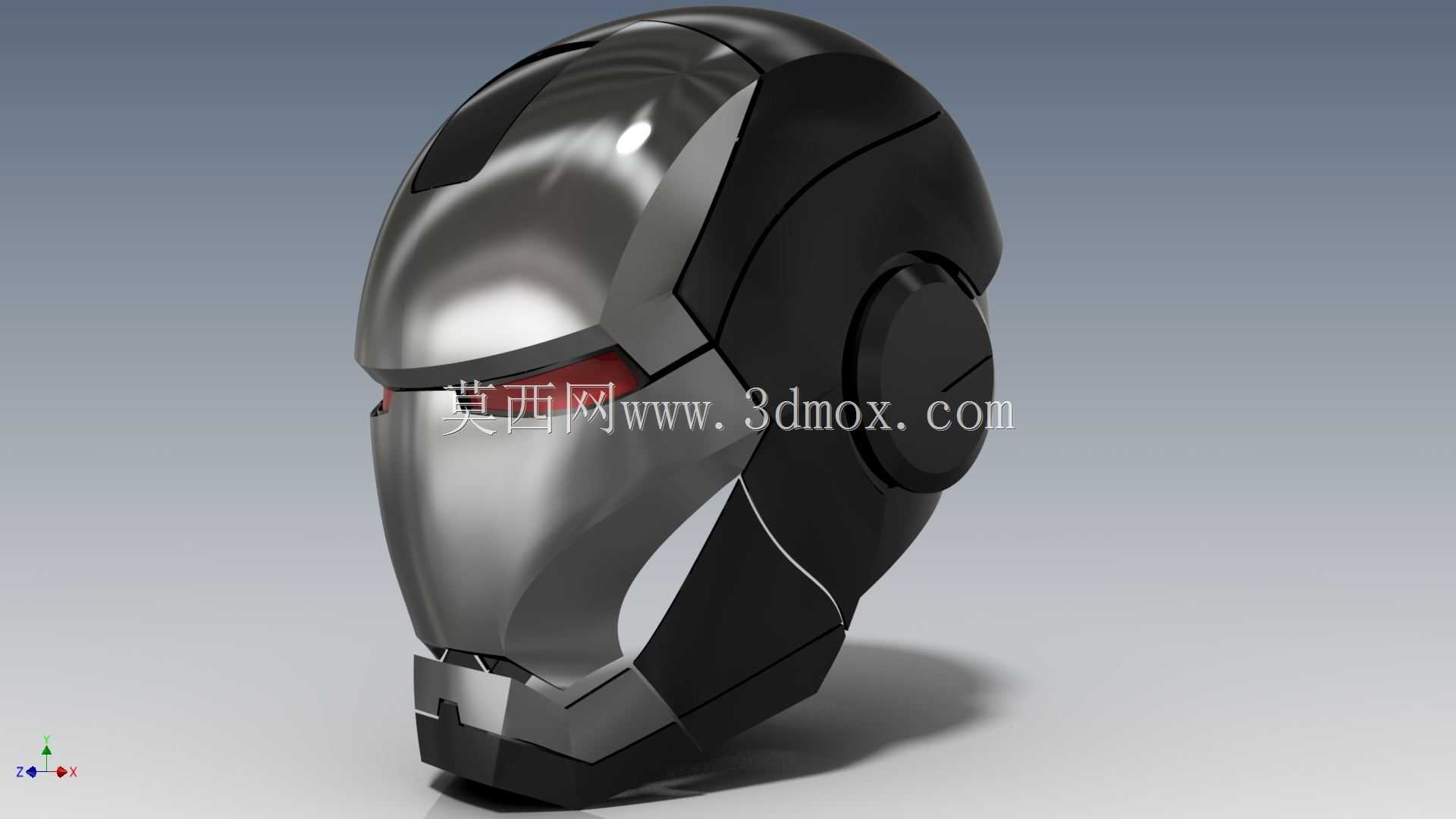

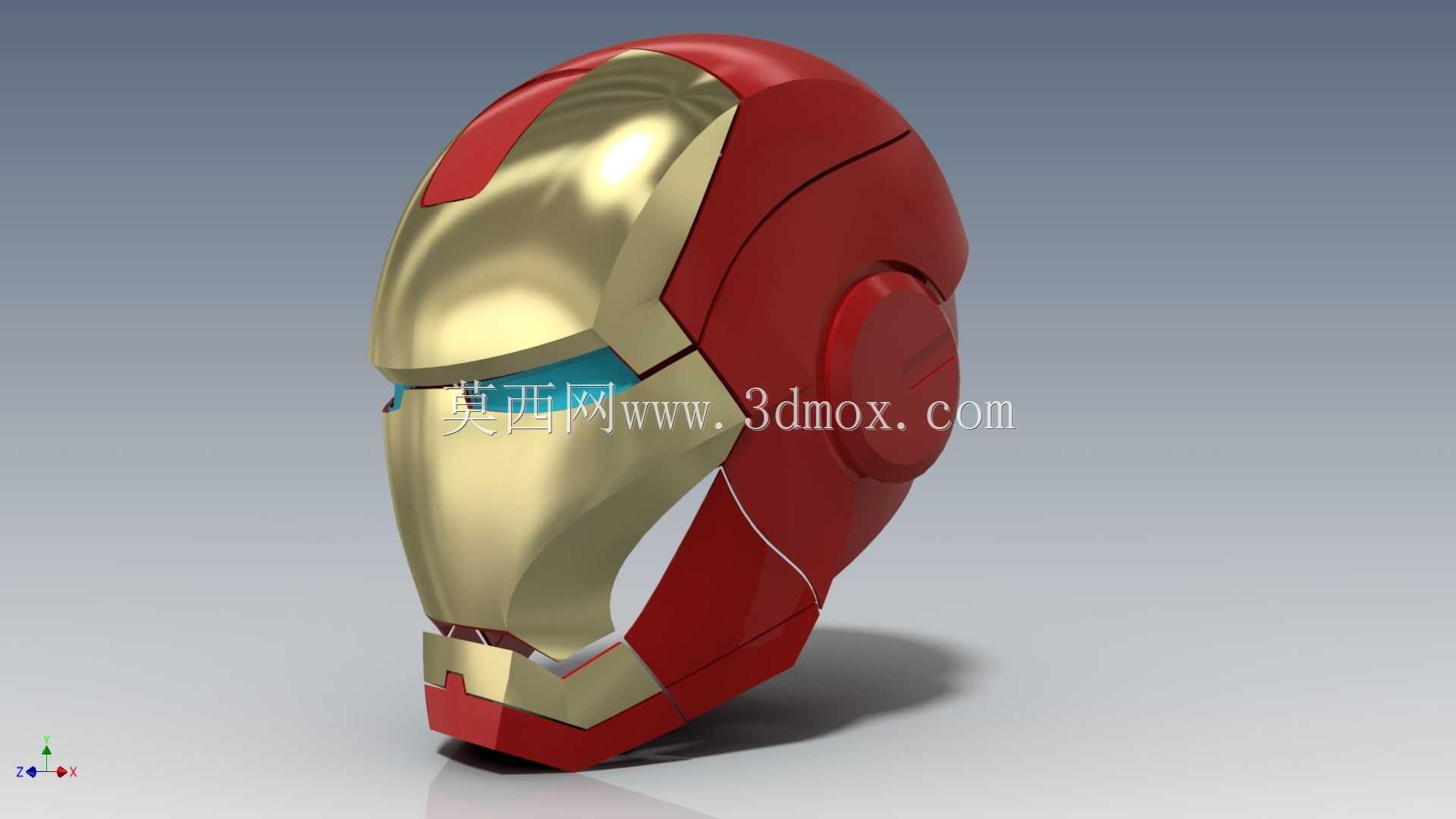

　　从外形设计思路来看，整个曲面没有采用简单的球体拼接，而是参考了影视原作的块面分割逻辑，把整个头盔拆成了面罩、颅顶、侧颊、下颌四个主要的外观分件，每个分件的曲面过渡都做了G2连续处理，避免后期3D打印或者翻模时出现明显的棱线断层。在处理面罩与颅顶的配合边界时，特意把配合止口做了1.5mm的错位搭接，既可以保证拼接后的外观缝隙控制在0.3mm以内，也能在做磁吸开合结构时，给磁铁的嵌入留出足够的壁厚空间，不会因为壁厚过薄导致打印件开裂。

　　实际应用场景里，这类头盔除了作为静态展示的收藏摆件，更多是用于线下漫展穿戴、影视短剧拍摄道具，所以在结构设计时特意做了壁厚的差异化处理：外观面的基础壁厚设置为2.5mm，在侧颊的耳位区域、下颌的受力位置，局部加厚到4mm，因为穿戴时摘戴的受力点大多集中在这两个位置，加厚处理可以避免反复受力导致的零件断裂；而颅顶非受力区域的壁厚控制在2mm，能在保证结构强度的前提下尽可能降低整体重量，整个头盔打印完成后的总重量可以控制在800g以内，长时间穿戴也不会对颈椎造成过大负担。

　　在处理眼部可视区域的结构时，没有直接做简单的开孔，而是在眼部曲面内侧预留了2mm的灯条安装槽，槽位边缘做了走线缺口，既可以安装LED发光条实现原作的眼部发光效果，也能在槽位外侧嵌入半透明的茶色亚克力片，既保证穿戴时的可视角度达到水平120度、垂直60度的实用范围，不会出现穿戴时视线受阻的问题，也能从外侧看不到内部的人眼与灯条结构，还原原作的外观质感。

　　下颌部分的结构设计考虑了穿戴时的透气需求，在原作的块面分割缝隙处，做了隐藏式的透气孔，孔径控制在1.2mm，从外侧看完全和曲面分割线重合，不会破坏外观的整体性，同时可以保证穿戴时的空气流通，避免长时间佩戴出现内部起雾、呼吸不畅的问题。颈部的开口边缘做了外翻的卷边处理，卷边半径3mm，既可以避免尖锐边缘划伤颈部皮肤，也能给颈部的固定绑带留出安装挂点，绑带的挂点位置做了局部加厚，能承受50N的拉力，保证穿戴时头盔不会晃动脱落。

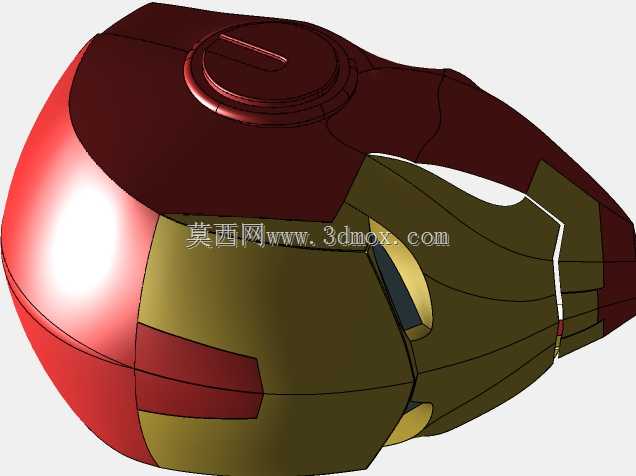

　　从建模的工程逻辑来看，整个曲面的构建先从正面的特征线开始搭建，先确定面罩的中线对称基准，再依次拉出眉骨、颧骨、下颌的特征轮廓线，通过网格曲面生成基础面之后，不断调整控制点的权重，让金属漆面的反光走向贴合原作的硬朗质感，避免曲面过于圆润丢失科幻装备的机械感。在处理侧颊的圆形耳盖结构时，没有采用简单的拉伸凸台，而是做了和侧曲面完全曲率匹配的嵌入式结构，耳盖和侧颊的配合间隙控制在0.2mm，既可以作为静态装饰件，也可以后续改装成电动开合的传动结构，预留了改装的冗余空间。

　　安装边界方面，整个头盔的最大外轮廓尺寸控制在宽240mm、长280mm、高270mm的区间内，这个尺寸既可以适配绝大多数桌面级FDM3D打印机的打印成型尺寸，不需要做额外的分件切割，也能保证穿戴时的空间足够，不会出现尺寸过小无法佩戴的问题。所有分件的拼接位置都设计了对应的定位凸台，凸台高度2mm，装配时不需要额外调整位置就能精准对位，降低后期打磨、粘接的工作量。对于需要做表面喷涂处理的使用者来说，整个外观面没有设计小于0.5mm的细微凹槽，避免喷涂时油漆积在凹槽里无法清理，所有的外观棱线都做了0.1mm的圆角处理，既不会破坏硬朗的视觉效果，也能避免喷涂后棱线出现露底的问题。

　　考虑到部分使用者会在头盔内部加装风扇、电池等电子元件，在内腔的颅顶后侧位置，特意预留了一个50mm*40mm的平面安装位，安装位周围做了走线槽，可以把电池、控制板的线材顺着走线槽布到眼部灯位和侧颊的风扇位，不会出现线材挤压头部的问题。整个结构没有复杂的倒扣特征，不管是采用3D打印制作，还是采用玻璃钢翻模制作，都不需要设计复杂的模具抽芯结构，小批量制作的门槛很低，非常适合道具工作室或者个人爱好者制作使用。
