福特Ikon车型外流场稳态层流CFD仿真分析

项目分类:汽车 发布时间:2022-01-13 ID:497723
  • 福特Ikon车型外流场稳态层流CFD仿真分析
  • 福特Ikon车型外流场稳态层流CFD仿真分析
  • 福特Ikon车型外流场稳态层流CFD仿真分析
  • 福特Ikon车型外流场稳态层流CFD仿真分析
  • 福特Ikon车型外流场稳态层流CFD仿真分析

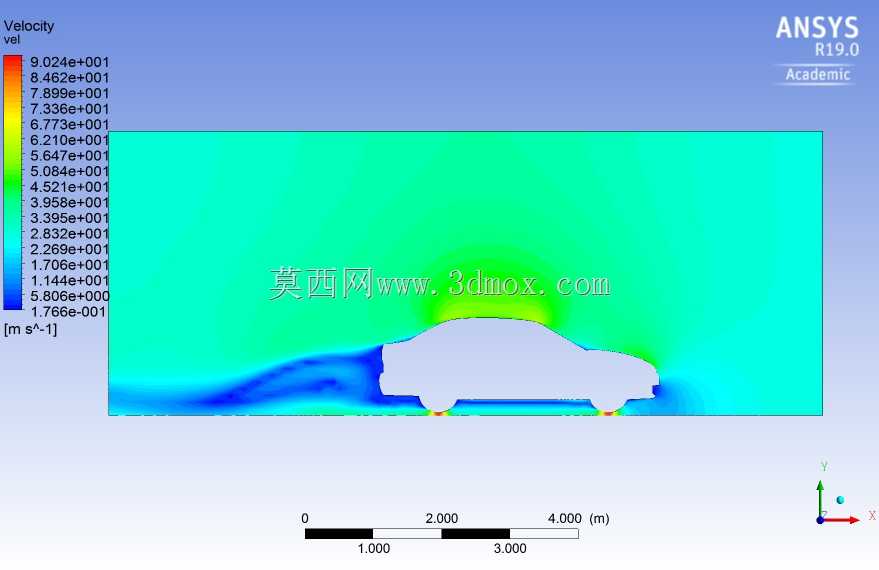

  在乘用车气动性能开发环节,整车外流场的二维CFD仿真是前期方案迭代阶段性价比极高的验证手段,本次针对福特Ikon车型开展的稳态层流仿真,核心是在造型冻结前快速捕捉车身周边速度场分布规律,为局部型面优化提供量化参考。日常道路行驶中,车辆受到的气动阻力直接影响高速续航表现与行驶稳定性,而车身表面的压力分布梯度,还会关联风噪水平、泥水飞溅路径、散热模块进风效率等多个性能维度,这类二维仿真虽然无法完全等效三维全尺寸风洞测试的结果,但在方案初期快速筛选造型方向时,能够把单轮验证周期压缩到小时级,大幅减少后续三维仿真与实车测试的迭代轮次。从仿真的速度云图可以看到,计算域的设置充分考虑了实车行驶的流场发展空间,入口段预留了足够的来流发展距离,

  出口段延伸长度满足尾流充分耗散的要求,避免边界条件对车身周边流场计算结果造成干扰,车身底部与计算域地面之间的间隙严格对应实车满载状态下的离地间隙,轮拱位置的轮廓还原了量产车型的实际包覆结构,没有做过度简化导致轮边流场计算失真。速度标尺的量程覆盖了从驻点零流速到远场来流最高流速的全区间,能够清晰看到车头正前方的滞流区范围,前挡风玻璃与引擎盖衔接位置的流速变化,车顶边界层的发展厚度,以及车身后部尾流区的低速涡流分布,这些区域的流场特征直接对应气动阻力的主要构成:车头滞流区的压差阻力、车身表面的摩擦阻力、尾部涡流区的负压拖拽阻力。在设计思路层面,这类二维仿真的几何处理需要平衡计算精度与效率,车身外表面的A柱曲率、C柱收尾角度、

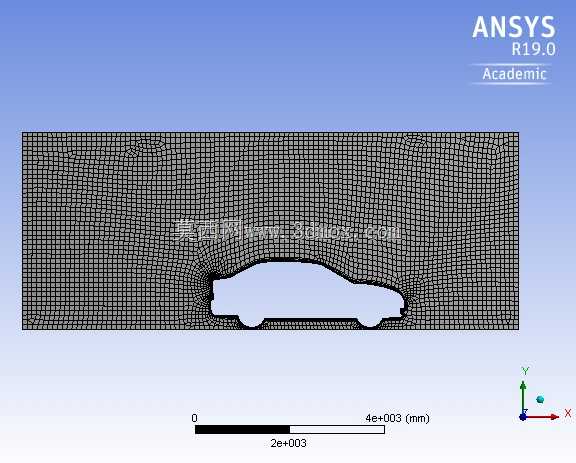

  后视镜安装位置、底盘平整度这些对气动性能影响权重较高的特征都需要保留,而车门缝隙、门把手、雨刮这类小尺寸特征在二维截面中不会体现,避免局部网格过度加密拖慢计算速度。网格划分时,车身近壁面区域设置了足够的边界层网格,保证层流模型下近壁面流速计算的精度,远场区域网格逐步稀疏,控制整体网格规模在合理区间,求解设置采用稳态求解器适配层流流动状态,收敛残差设置到工程常用的判定阈值,保证计算结果的稳定性。从仿真结果的应用场景来看,这类分析输出的速度场、压力场数据,可以直接指导造型部门调整车身型面的曲率变化,比如优化C柱的收尾角度缩小尾部低压区范围,调整引擎盖与前挡风的衔接角度降低局部流速峰值减少风噪激励,

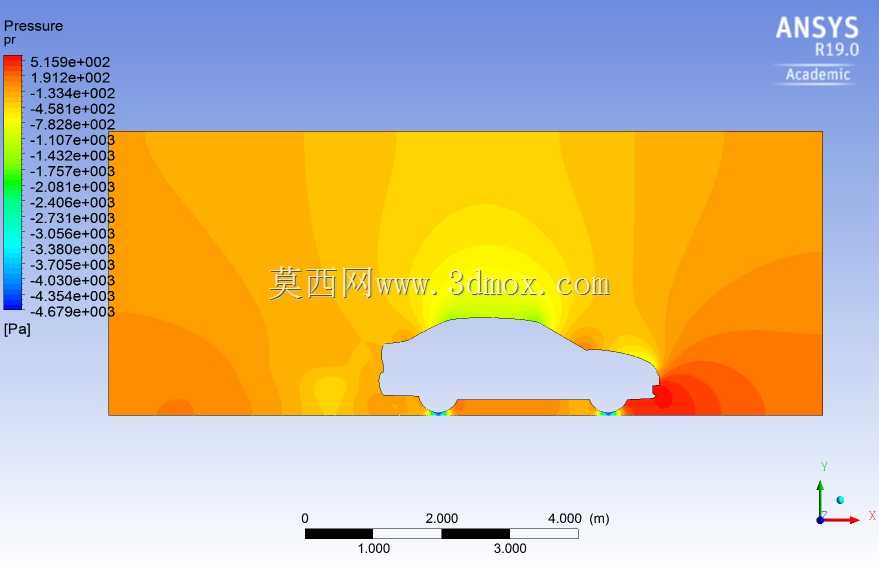

  优化底盘护板的平整度减少底部乱流对气动升力的影响。在安装边界与尺寸对应上,仿真中采用的车身截面尺寸严格对齐量产车型的实际外廓参数,长度方向覆盖从车头最前端到车尾最后端的完整轮廓,高度方向从地面接触点到车顶最高点完全匹配实车尺寸,计算域的宽度方向取单截面的二维计算模式,对应车身对称面的流场特征,能够反映整车纵向中心面上的核心流场规律。对于结构设计与性能开发从业者来说,这类二维CFD仿真的价值不在于输出绝对精准的阻力系数数值,而在于快速对比不同造型方案的流场差异,在项目早期快速排除气动性能明显劣势的方案,把更多的验证资源投入到潜力方案的精细化优化中,同时仿真得到的表面压力分布数据,还可以作为车身附件安装位置选型的参考,比如天窗的泄压口位置、外后视镜的安装基座角度、后雨刮的布置位置,都需要避开局部压力梯度异常或者流速突变的区域,避免出现附件抖动、密封失效、雨水倒灌这类实际使用中的问题。另外,层流模型的选择适配了城市道路常用行驶车速下的流动状态,在这个雷诺数范围内,车身表面的边界层在大部分区域保持层流状态,采用层流模型能够在保证计算精度的前提下大幅缩短求解时间,适合多方案快速迭代的开发场景,后续如果需要验证更高车速下的湍流流场特征,只需要调整湍流模型、加密近壁面网格就可以在现有几何基础上快速开展计算,前期的几何处理与计算域设置工作都可以复用,进一步提升后续仿真工作的效率。
