带起落架的小型四旋翼无人飞行器结构

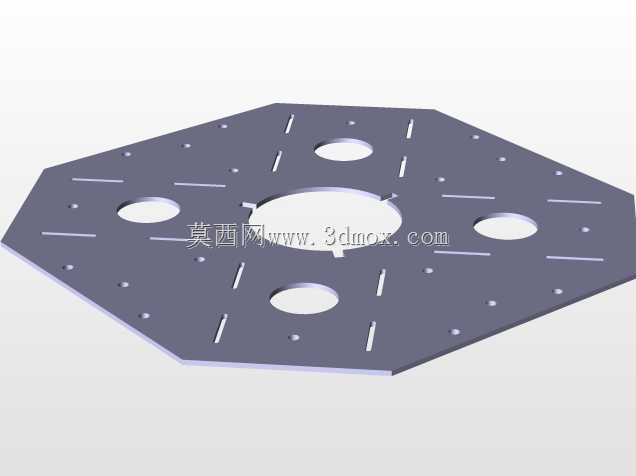

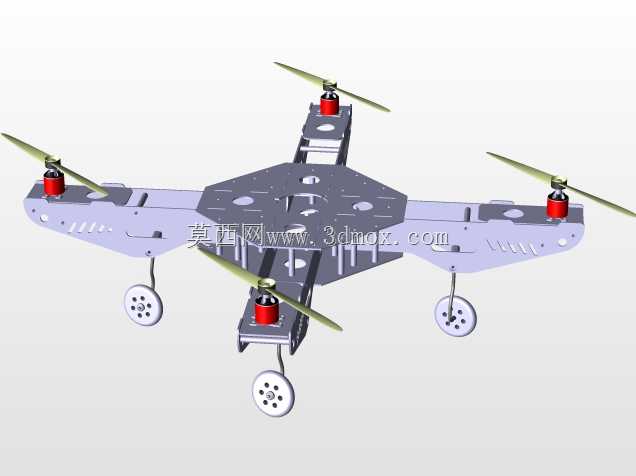

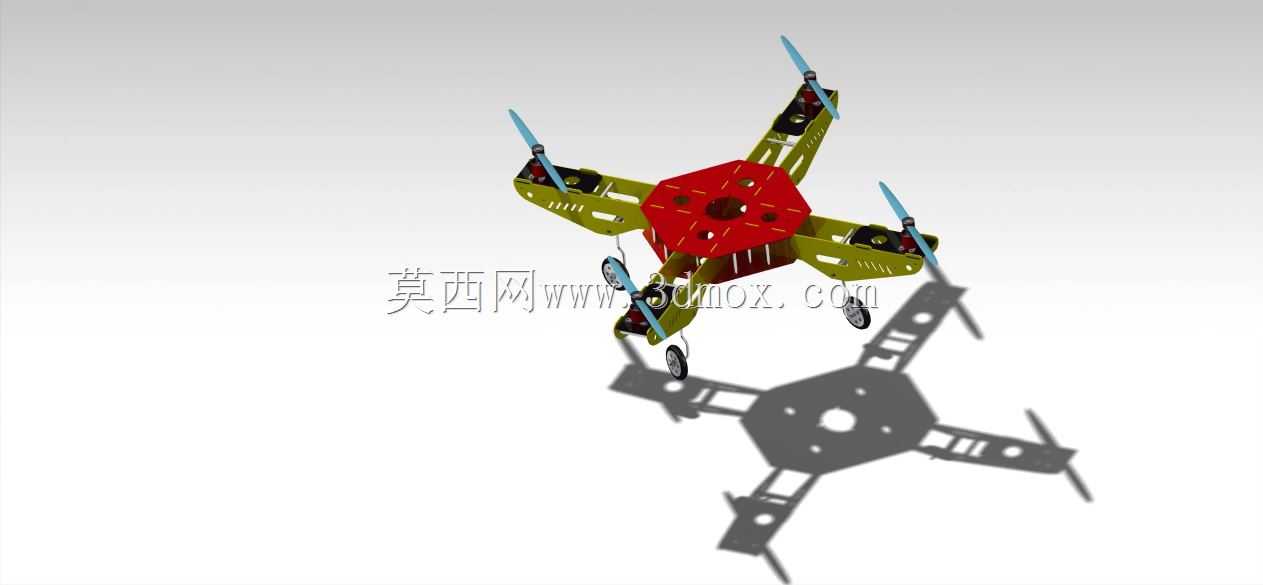

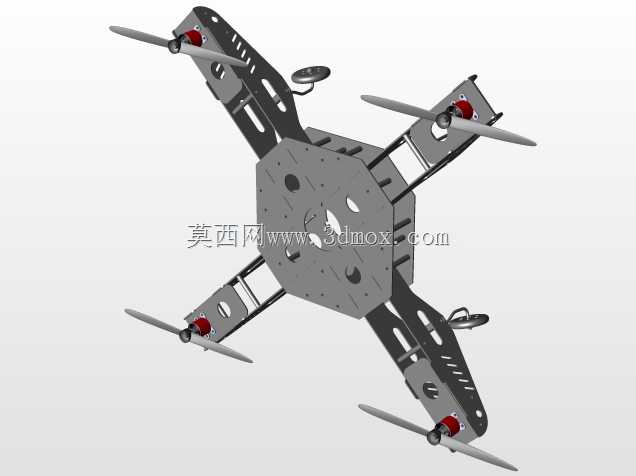

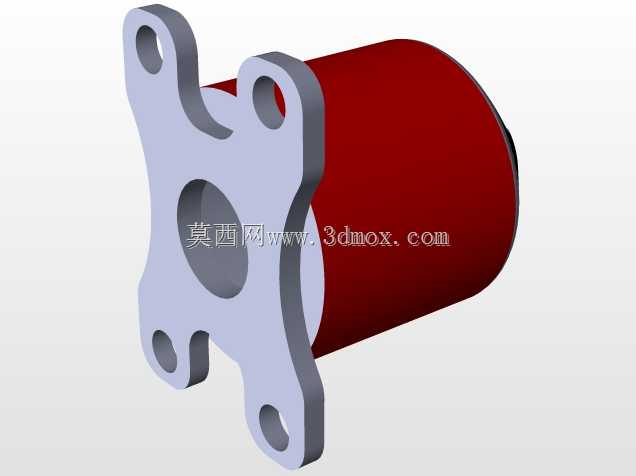

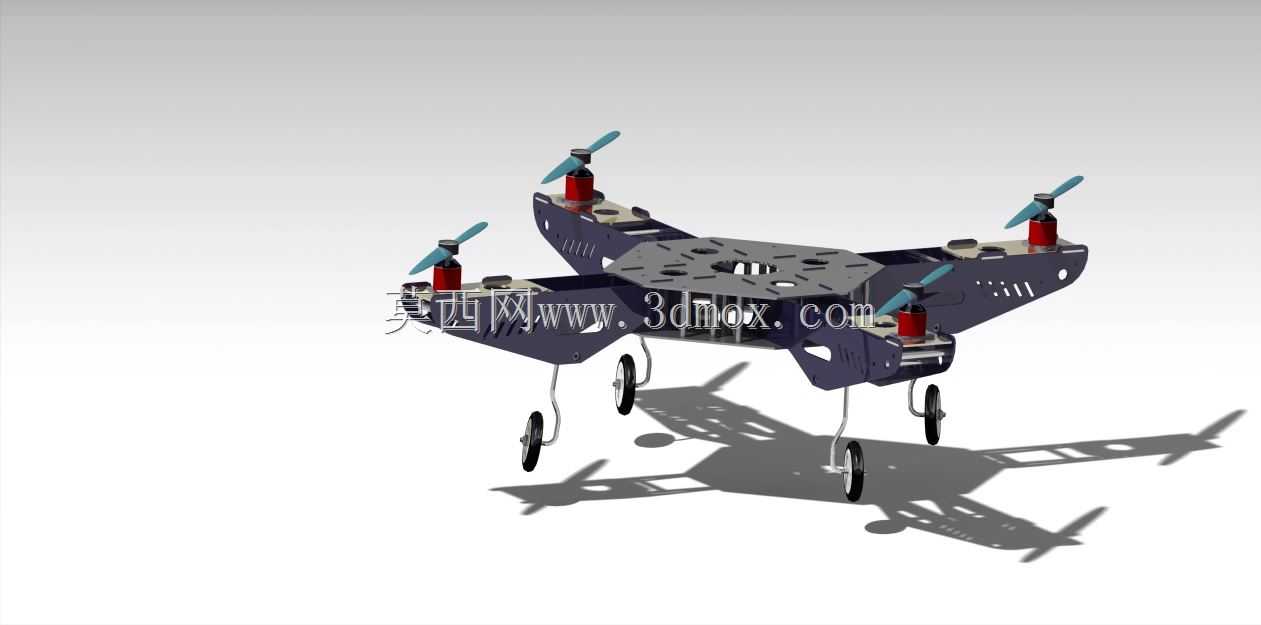

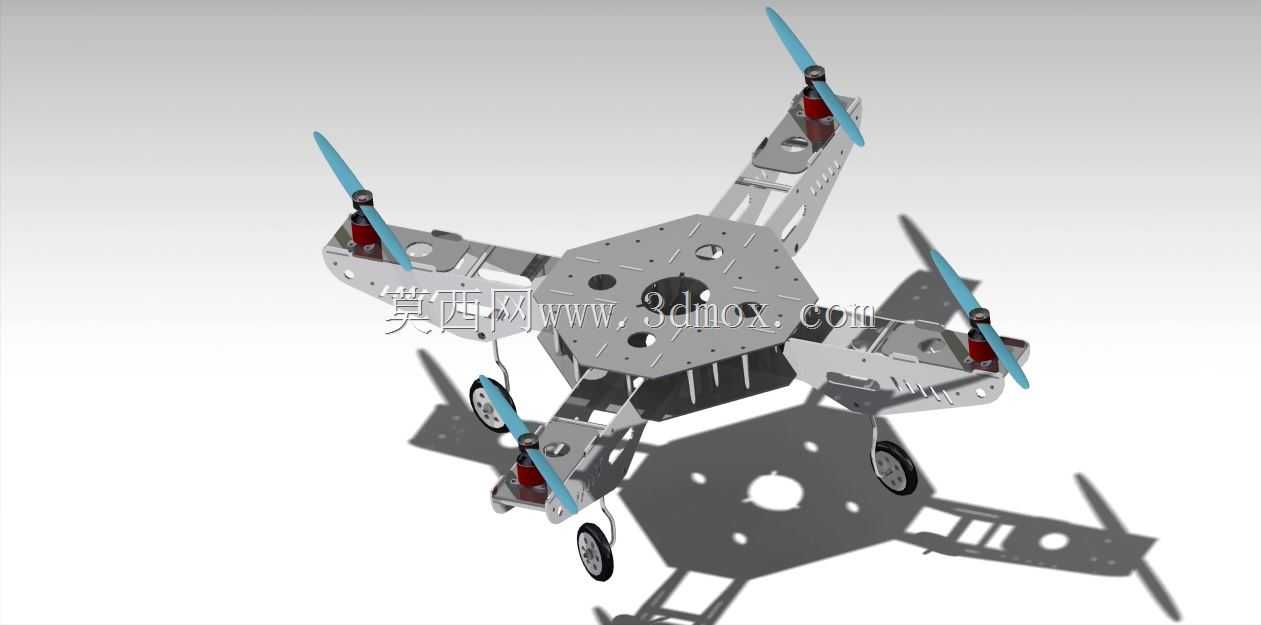

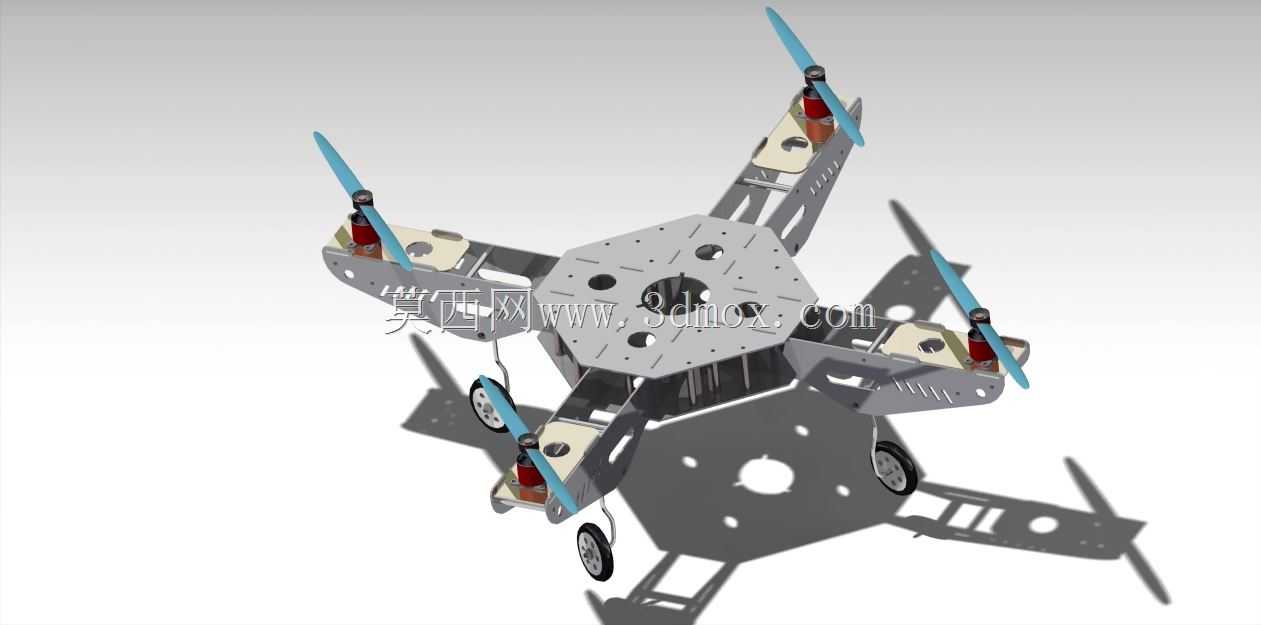

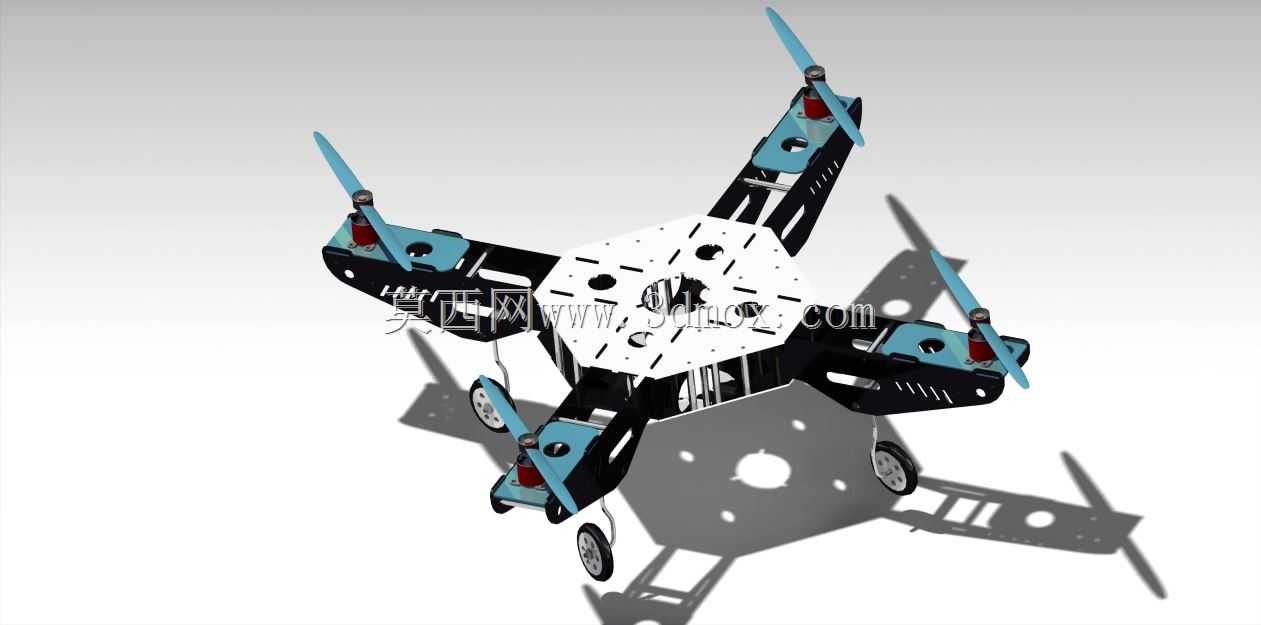

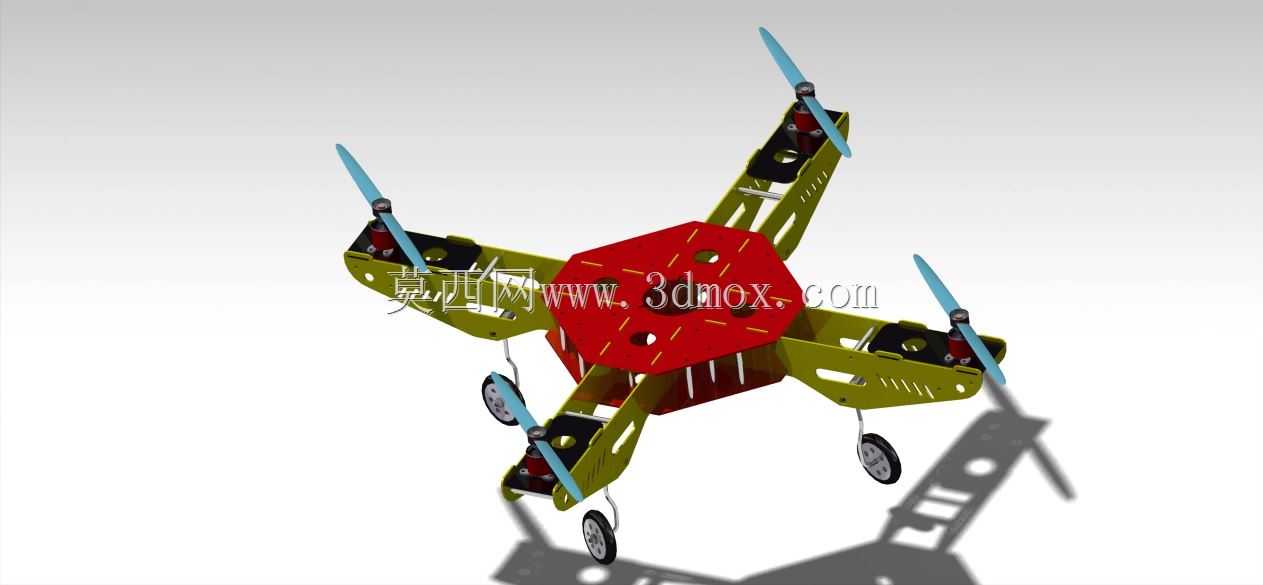

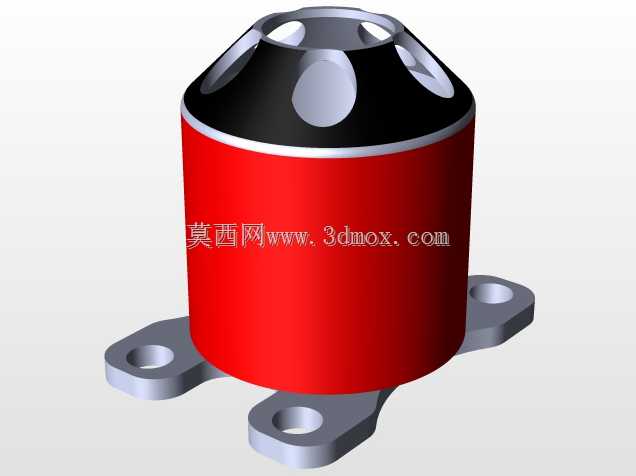

　　这款四旋翼无人飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，机架采用X型对称布局，四个机臂从中心载荷舱向外等角度延伸，机臂末端预留标准电机安装位，可适配对应规格的无刷动力组件，旋翼旋转平面与机架平面保持平行，保证升力输出方向垂直于机体基准面，抵消反扭矩的同时维持飞行姿态稳定。中心载荷舱采用六边形镂空结构，在保证结构刚度的前提下尽可能降低自重，舱体表面预留多组安装孔位，可根据作业需求搭载不同功能模块，包括航拍云台、小型传感组件、轻量作业载荷等，孔位间距遵循通用航模安装标准，无需额外打孔改造即可完成配件装配。机臂与中心舱的连接部位做了加厚过渡处理，避免飞行过程中机臂受振动载荷出现应力集中断裂，机臂本体采用镂空减重设计，

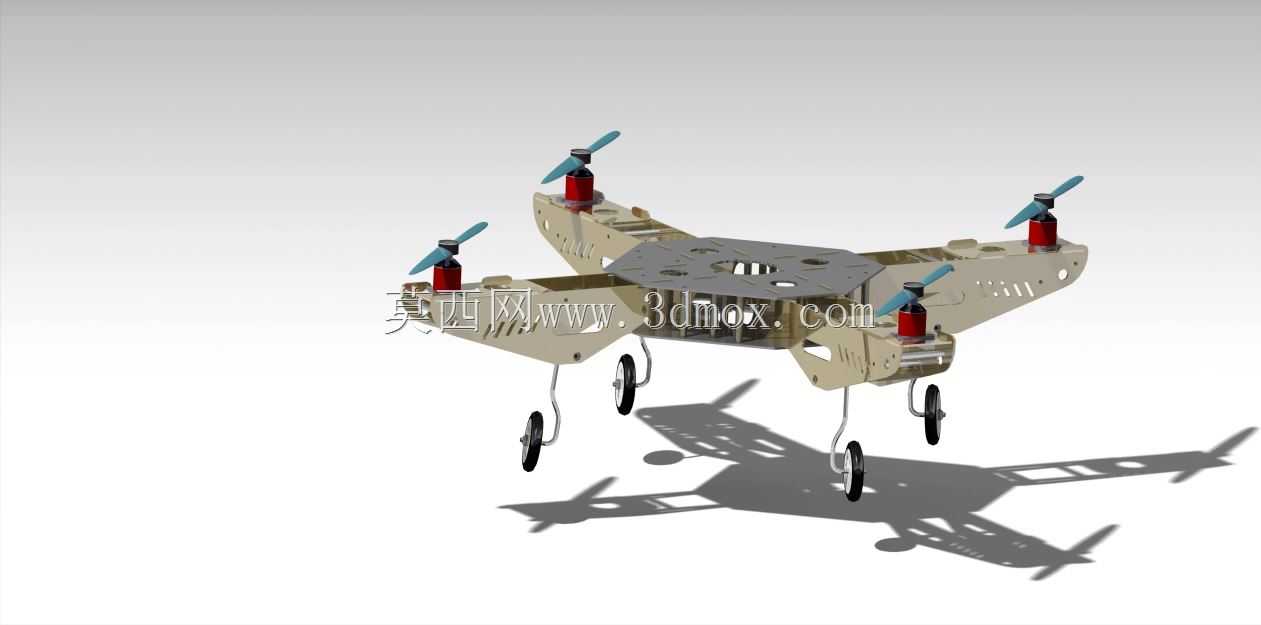

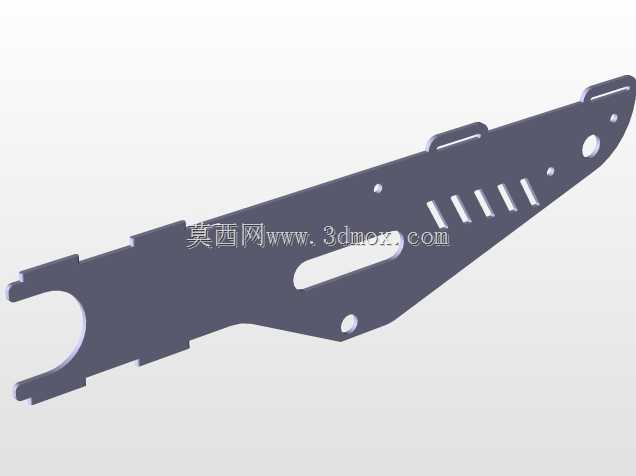

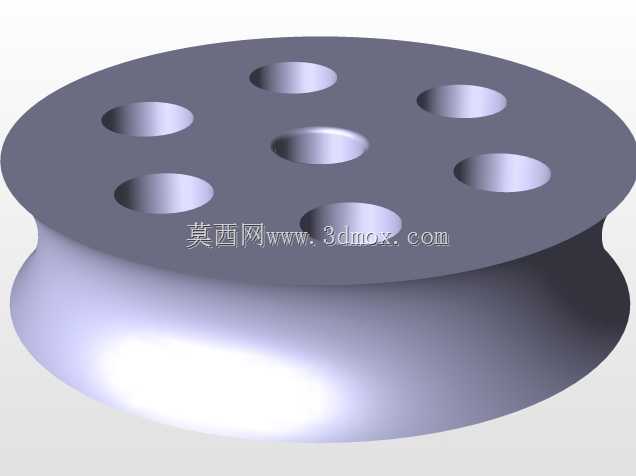

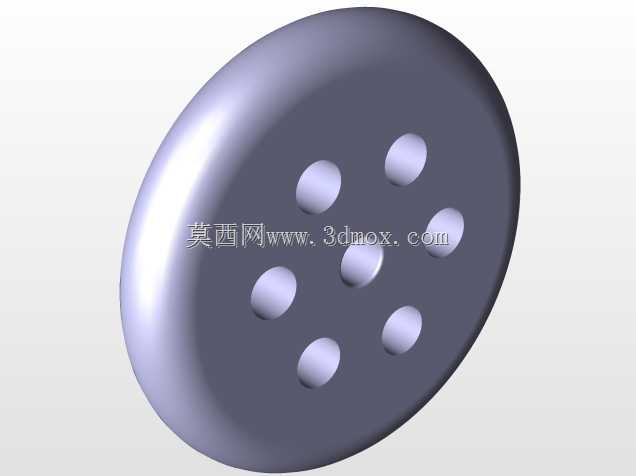

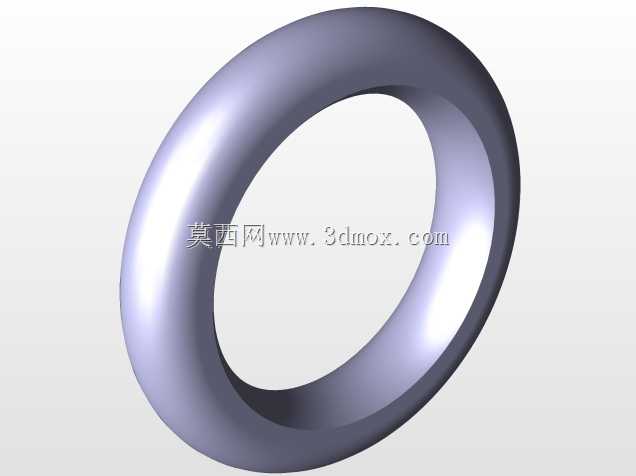

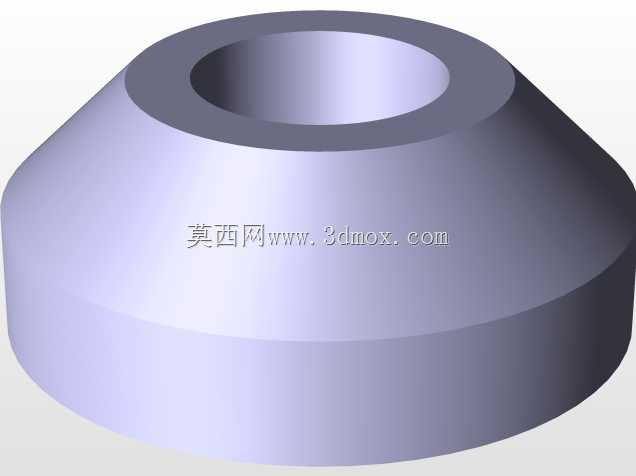

　　沿长度方向开设长条形减重孔，在不降低抗弯强度的前提下减少无效重量，提升整机推重比。起落架采用轮式支撑结构，三个支撑轮分别布置在对应机臂下方，轮架采用弹性连接结构，可在降落时吸收冲击载荷，避免硬着陆对中心舱载荷造成冲击损伤，起落架高度经过匹配设计，既保证下方挂载的云台、传感器不会在起降时接触地面，又不会因为过高导致整机重心上移影响飞行稳定性。旋翼组件的安装座带有倾角微调结构，可根据实际试飞的姿态偏差微调旋翼安装角度，抵消制造装配带来的升力不对称问题，降低飞控系统的姿态修正负担。整机的布线槽沿机臂内侧布置，动力线与信号线分槽敷设，避免动力线路的电磁干扰影响飞控与传感组件的信号传输，中心舱内部预留飞控、电池、电调的安装仓位，

　　各仓位之间设置隔离筋，防止不同组件在飞行过程中出现移位干涉。从安装边界来看，整机展开后旋翼旋转直径控制在合理范围内，可满足狭小空间内的起降与飞行需求，机臂可采用快拆结构设计，拆卸后整机收纳尺寸大幅缩小，便于外场作业携带。轮式起落架的设计区别于常规的滑橇式起落架，除了具备垂直方向的缓冲能力外，还可在平整地面实现短距离滑跑起降，降低对起降场地的平整度要求，在地面调试阶段也可通过机轮推移调整机位，无需直接抬举整机，减少调试过程中碰损旋翼的风险。机架各部件的连接孔位均采用同轴度公差控制，保证四个机臂的安装角度偏差在允许范围内，避免因安装偏差导致的飞行姿态偏移，机臂末端的电机安装面与机臂基准面的垂直度有严格公差要求，

　　保证电机输出轴与旋翼平面垂直，避免升力损失与异常振动。中心舱的顶部预留电池安装位，电池采用卡扣式固定结构，可快速更换电池提升作业续航效率，舱体侧面预留电调安装散热位，飞行过程中旋翼产生的下洗气流可直接流经电调散热片，带走动力组件工作产生的热量，避免长时间飞行出现电调过热保护。这款结构设计兼顾了轻量化与结构强度，适配多种低空作业场景，包括近距航拍、厂区巡检、农田小范围监测、教学实训等，结构的通用性较强，可根据不同的载荷需求调整机臂长度与中心舱尺寸，拓展不同起飞重量的衍生型号，各零部件的结构工艺性较好，适合采用板材切割、3D打印等方式快速制作原型，便于设计迭代与验证。
