钻床配套手动夹紧虎钳结构设计

　　在钻削加工的生产场景里，这类虎钳是钻床工位最常用的装夹配套工装，不管是台式钻床、立式钻床还是摇臂钻床的小批量零件加工、钳工钻孔工序，都能见到它的应用，核心作用就是在钻头进给切削的全过程中，牢牢固定待加工工件的位置，避免工件受切削扭矩作用发生偏移、转动，既保障钻孔的位置精度、孔径尺寸稳定性，也能防止工件飞脱造成的安全隐患。

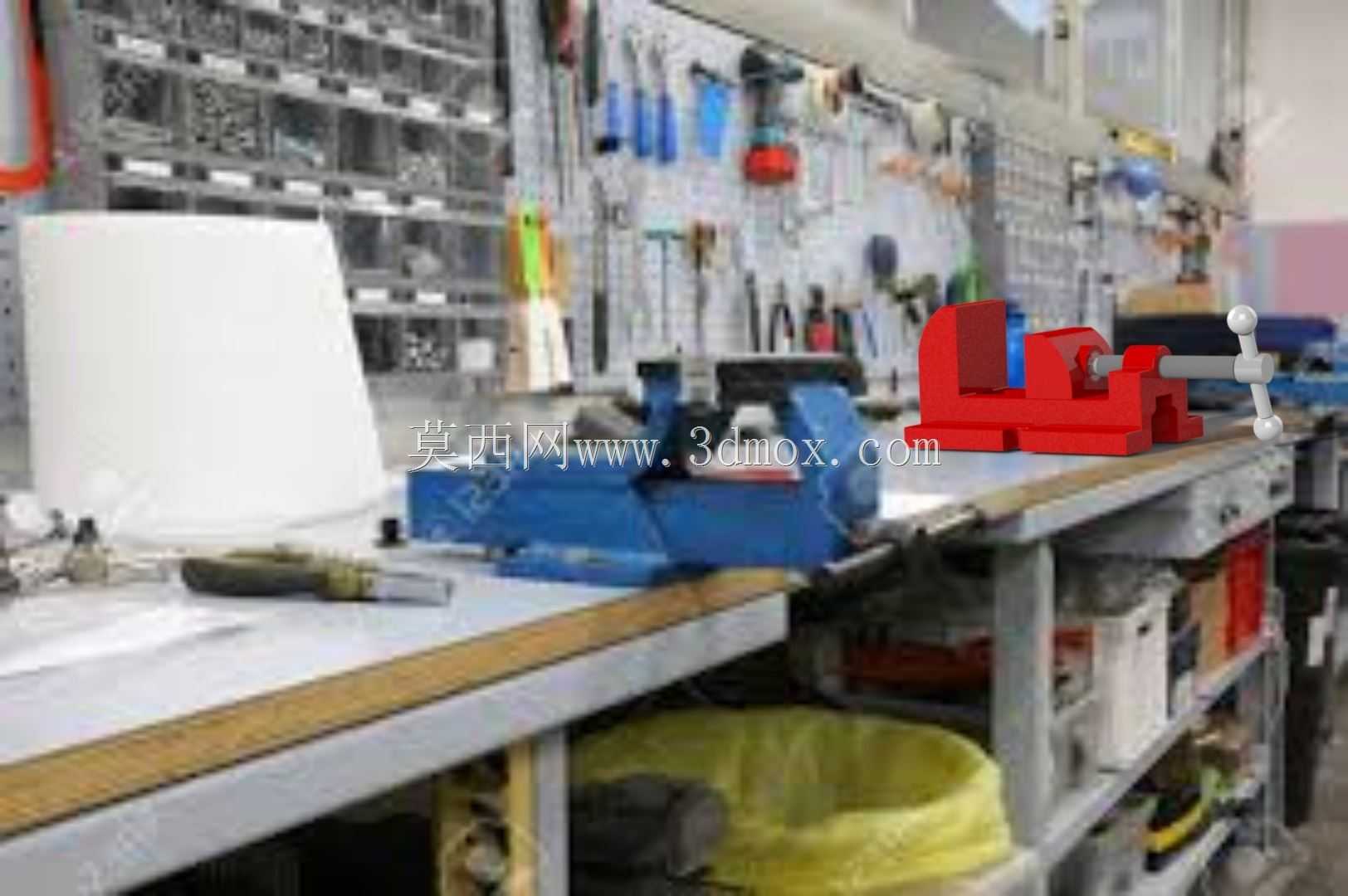

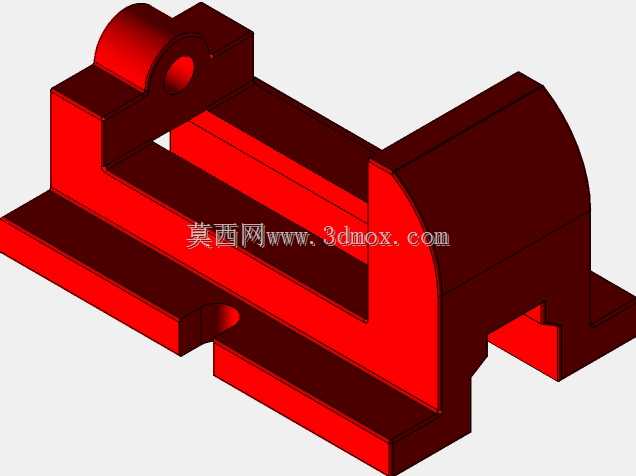

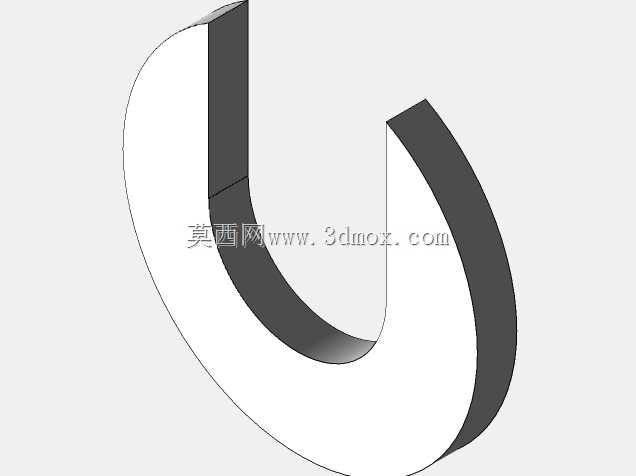

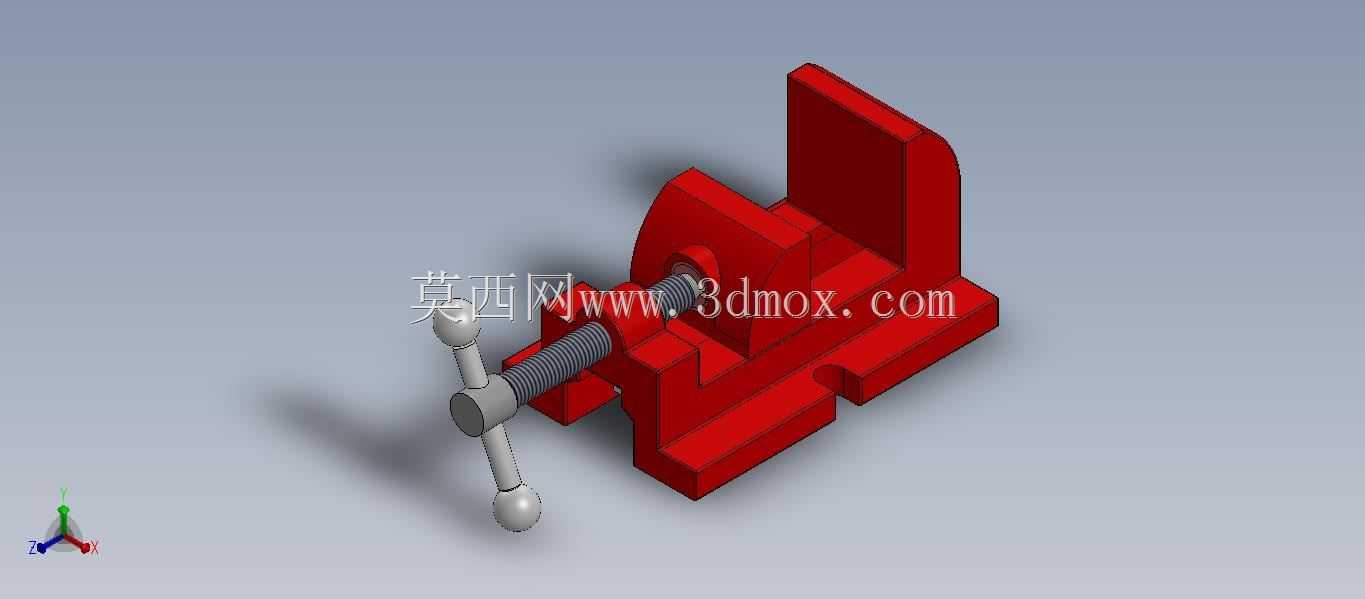

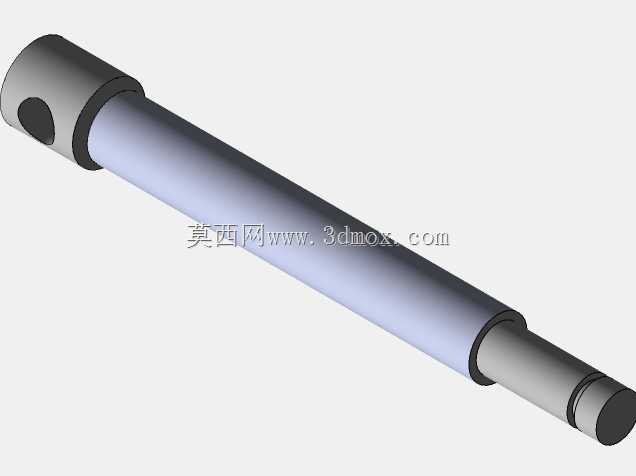

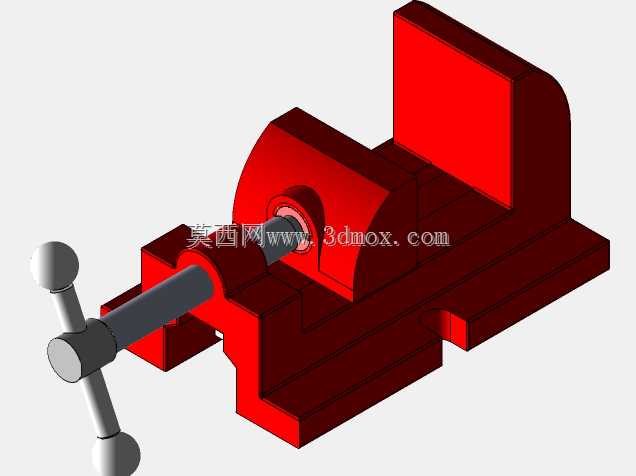

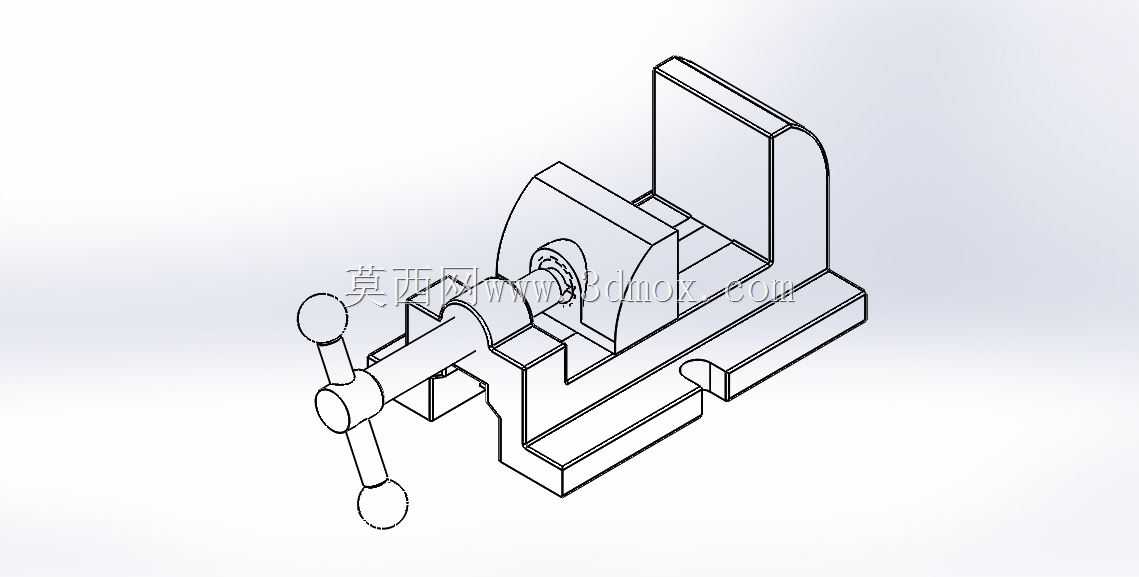

　　从功能实现逻辑来看，这款虎钳采用了最经典的丝杠螺旋夹紧结构，转动带三球头手柄的丝杠时，丝杠通过与活动钳身配合的螺纹副，把旋转运动转化为活动钳身的直线进给运动，配合固定钳身的夹持面，就能对不同尺寸的工件施加稳定的夹紧力。这种结构的优势在于螺纹副具备自锁特性，当手柄停止转动后，夹紧力不会因为钻削过程中的振动出现松脱，不需要额外增加锁紧机构就能维持装夹可靠性，非常适合钻削这种存在断续冲击、振动的加工场景。固定钳身和底座采用一体化的铸造结构设计，整体刚性充足，夹持面做了平整的精加工处理，和工件接触时受力均匀，不会因为局部应力过大夹伤工件表面，也能避免装夹时工件出现歪斜。底座部分设置了和钻床工作台T型槽匹配的安装凸台结构，安装时可以通过T型螺栓快速将虎钳固定在钻床工作台上，安装边界适配绝大多数常规中小型钻床的工作台尺寸，不需要额外制作转接板就能完成装配。

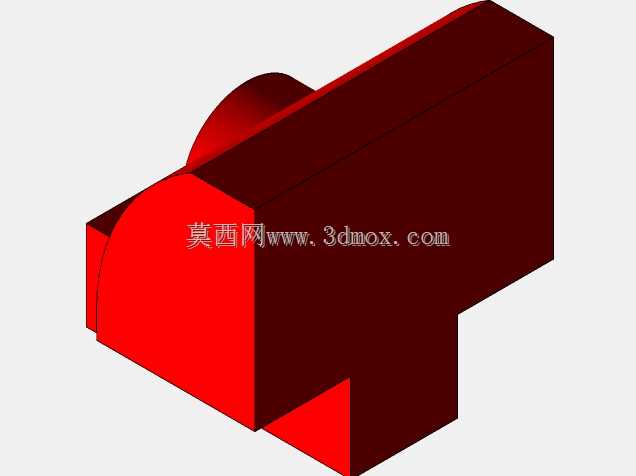

　　设计过程中，首先要考量的是钳口的开合行程范围，要覆盖常规钻削加工的常见工件尺寸，满足小到小型钣金件、轴类零件，大到中小型块状零件的装夹需求，同时丝杠的直径选择要匹配最大夹紧力的要求，避免夹紧力过大时丝杠出现弯曲变形，影响活动钳身的进给顺畅度。活动钳身和底座的配合采用了燕尾槽导向结构，这种导向结构的导向精度高、承载能力强，活动钳身沿导轨进给时不会出现上下翘动或者左右偏摆，保证两个钳口的平行度，装夹工件时不会出现工件上翘的问题，钻孔时钻头的进给方向就能和工件表面保持垂直，避免孔位出现斜度。手柄的设计采用三球头结构，操作时人手可以任意角度握持施力，转动丝杠时力臂长度合理，不需要借助加力杆就能提供足够的夹紧力，操作手感顺畅，长时间装夹作业也不容易出现手部疲劳。

　　从实际使用的细节来看，钳身的整体高度经过了合理设计，装夹工件后工件的待加工面高度刚好处于钻头的有效行程范围内，不需要额外垫高工件就能完成钻孔作业，减少了工位辅助工装的使用。整体结构没有多余的复杂零部件，日常维护非常简单，定期给丝杠和导向导轨涂抹润滑脂，就能保证长期使用的进给顺畅度，不会出现卡滞问题。在加工不同材质的工件时，还可以在钳口位置加装软钳口垫片，装夹铜、铝等软质材料或者已加工表面的工件时，避免夹伤工件表面，适配不同的加工装夹需求。这类虎钳的结构可靠性经过了长期的生产验证，没有复杂的液压、气动元件，不存在密封件老化、气源压力波动影响夹紧力的问题，在没有气源、液压配套的普通钳工工位、维修工位也能独立使用，适用场景非常宽泛，不管是批量生产的加工车间，还是设备维修的钳工班组、五金加工的小作坊，都是不可或缺的基础装夹工装。在进行三维建模时，各个配合面的公差设置要符合实际加工的工艺要求，燕尾槽的配合间隙、丝杠和螺母的配合精度都要和实际加工的公差等级匹配，这样建出来的模型才能直接用于后续的工程图导出、加工工艺编制，甚至可以直接作为工装设计的参考模板，根据实际的工位需求调整钳口宽度、开合行程等参数，快速衍生出适配不同钻床规格的虎钳型号。
