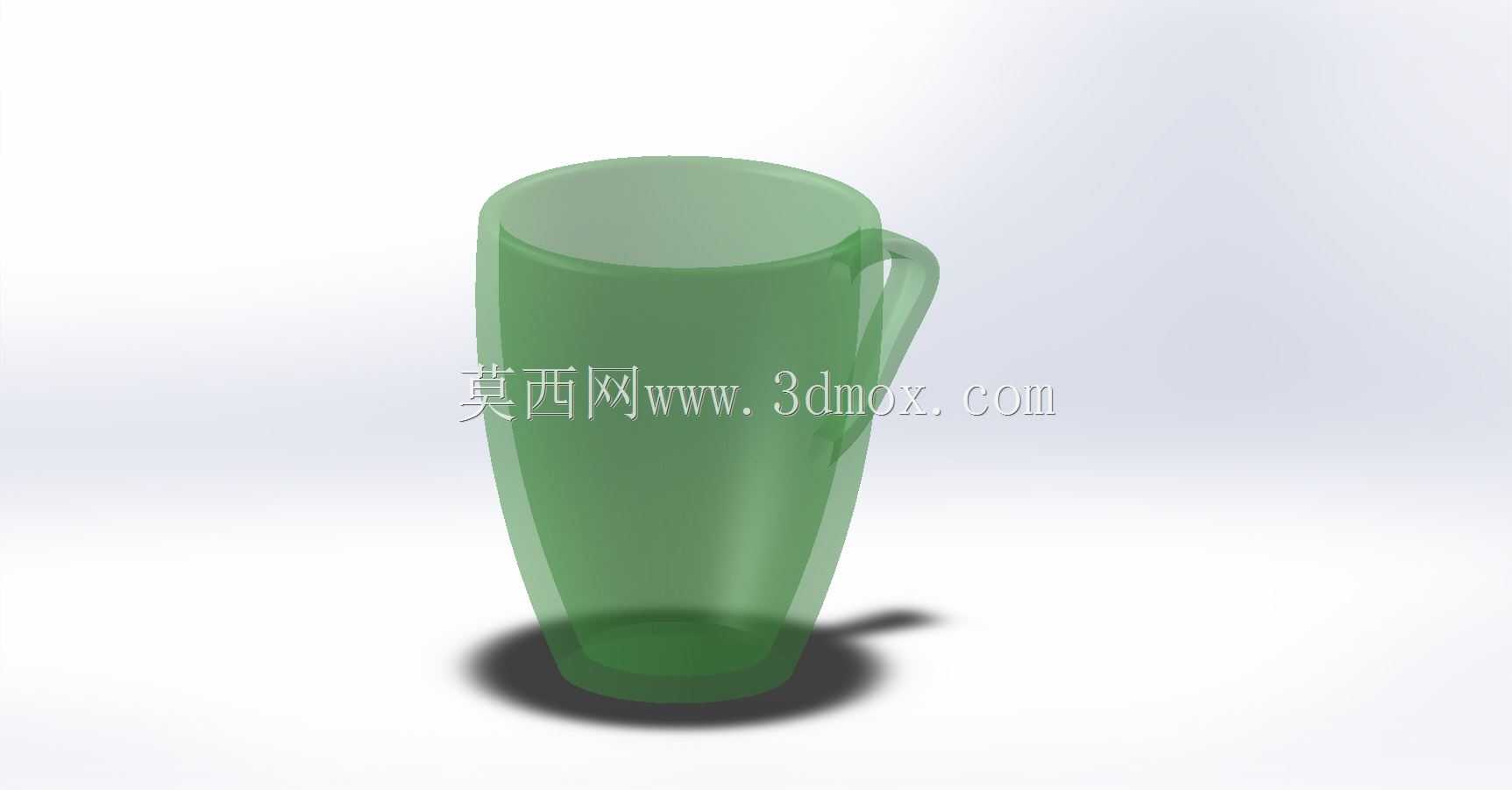

半透明带把手日用饮水杯结构设计

　　日常餐饮场景中，这类带把手的饮水杯是桌面饮水器具里的常用品类，不管是居家客厅、办公工位还是休闲餐饮门店的桌面配置，都能见到这类器具的身影，它的核心作用是承载常温或低温饮品，满足单人单次的饮水取用需求，相比无把手的直筒杯，侧面的把手结构能让使用者在握持时避开杯身，即便杯内盛装温度略低的冷凝水附着在杯壁，也不会让手部直接接触湿滑的杯壁表面，提升握持的稳定性与舒适感。从结构设计的角度来看，这款杯体采用上宽下窄的锥度造型，并非随意设定的曲面，首先从成型工艺层面，这种渐变收窄的锥度能在注塑或者吹塑成型后，顺利完成脱模动作，不需要额外设计复杂的抽芯结构，能有效简化模具的结构复杂度，降低量产时的模具成本与成型不良率。其次从使用体验层面，

　　下窄上宽的造型让杯体重心偏下，放置在桌面时的稳定性更好，即便受到轻微的侧向触碰，也不容易出现倾倒洒漏的情况，同时杯口的直径略大于杯底，在清洁的时候，清洁刷可以很方便地伸入杯底位置，无清洁死角，日常维护的便利性更高。杯身的壁厚设计采用均匀等厚的处理方式，整个杯壁的厚度偏差控制在很小的范围内，这种设计一方面能让透明材质的透光性更均匀，不会出现局部过厚产生的光影折射畸变，视觉上更通透美观，另一方面在成型过程中，均匀的壁厚能让塑料原料冷却收缩的速率保持一致，避免因壁厚不均产生的内应力，减少成品出现翘曲、缩痕的概率，提升成品的合格率。侧面的把手采用和杯身一体化的连接结构，把手的内侧曲面贴合人体手指弯曲的自然弧度，

　　握持时四根手指可以自然搭在把手内侧，拇指轻压杯身外侧即可完成稳定持握，把手和杯身的连接位置做了圆弧过渡处理，没有尖锐的棱角，既避免了使用过程中磕碰划伤的风险，也能让连接位置的应力分布更均匀，长期持握、反复拿取放置的过程中，连接位置不会出现应力集中导致的开裂问题。杯口位置做了卷边圆滑处理，唇部接触杯口饮水的时候，不会有尖锐的硌触感，饮水时的水流能顺着卷边的弧度平缓流出，不会出现水流过急呛到的情况。杯底设计了一圈微小的凸起支撑边，让杯底的中心位置和桌面保持微小的间隙，一方面能避免杯底和桌面直接大面积贴合，放置在光滑桌面时不会因为负压产生吸附，拿取的时候更省力，另一方面如果桌面有少量残留的水渍，凸起的支撑边也能让杯底避开积水，

　　减少杯底被污渍长期浸泡产生的积垢问题。从尺寸边界来看，这款杯的整体高度适配常规桌面杯架的容纳深度，杯身最大直径处不会超出常规车载杯架或者桌面杯托的内径限制，不管是放置在办公桌面还是车载杯位都能适配，把手的外伸尺寸控制在合理范围内，收纳的时候不会因为把手突出过多占用额外的储物空间，多个杯子叠放的时候，上宽下窄的锥度也能让杯体部分嵌入下方杯子的内部，减少收纳时的整体占用空间。在材质适配层面，这种半透明的杯体结构可以适配食品级PC、Tritan等常见的透明食品接触塑料，也可以适配高硼硅玻璃材质，不同材质生产时只需要微调壁厚参数就能适配对应的成型工艺，不需要大幅改动整体的曲面结构，结构的通用性较强。设计过程中还需要考虑杯体内部的容积，按照日常单次饮水的常规量设定内部容纳空间，不会因为容积过大导致杯内饮品久置温度变化影响口感，也不会因为容积过小需要频繁起身接水，适配日常办公、居家休闲的单次饮水需求。杯身的曲面过渡全部采用G2连续的顺滑曲面，没有生硬的折线转折，视觉上更柔和流畅，同时曲面的顺滑度也能减少污渍在杯壁的附着，冲洗的时候水流就能带走大部分残留的污渍，降低清洁的难度。
