三孔槽双支脚立式安装固定支架结构

　　做设备结构布局的时候，这类带腰型孔的立式安装支架，往往是用来解决现场安装孔位偏差、后期运维调整余量不足的问题，很多输送线侧边的传感器安装、小型气动元件的固定、护罩挡板的连接位，都会用到类似结构的支架，不用额外做现场配钻，腰型槽预留的调节量能覆盖±5mm的安装误差，在自动化产线的现场装配环节能省不少调整工时。

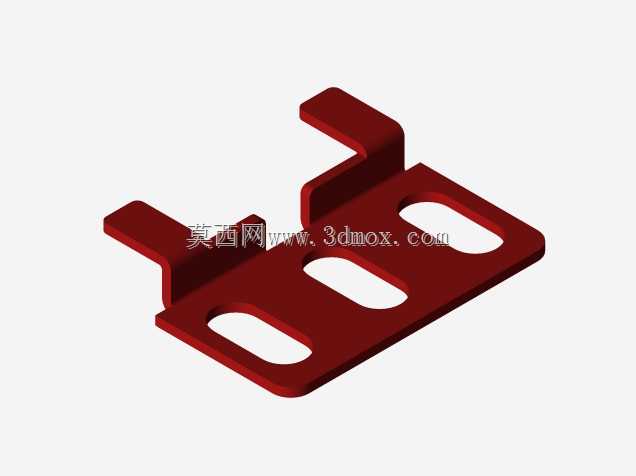

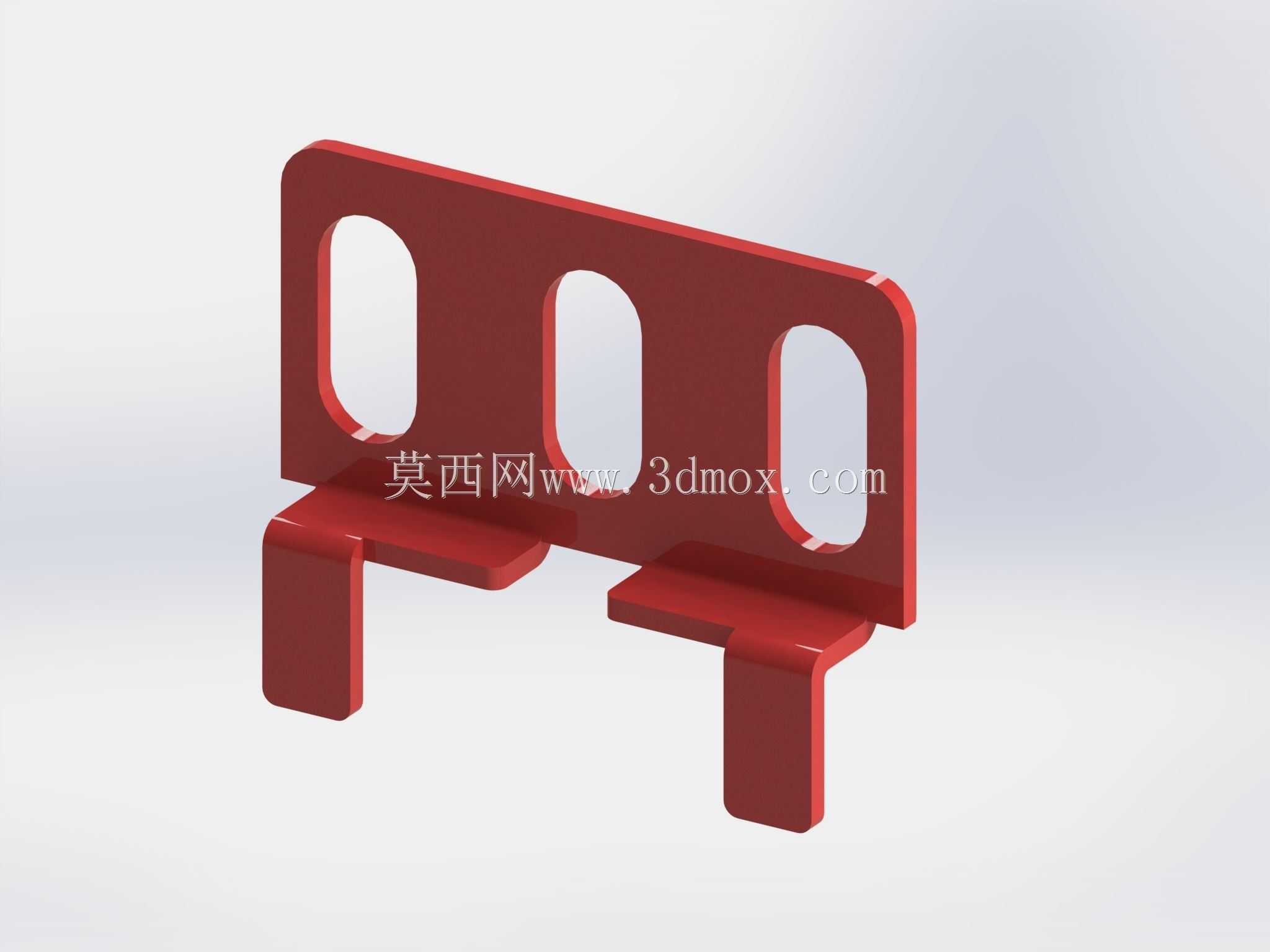

　　从结构本身来看，主体立板做了等距排布的三个长圆形腰型孔，孔位的间距是按照常用的小型气动元件、光电传感器的安装孔距做的适配，单个腰型孔的长度方向预留了足够的螺栓滑动空间，不管是水平方向微调元件位置，还是适配不同规格的安装件，都不用重新加工孔位。立板底部的两个支脚是做了折弯成型的，和立板保持垂直的折弯角度，支脚的平面上预留了安装固定的孔位，能直接通过螺栓把整个支架锁在设备机架的铝型材或者钢板安装面上，折弯处做了圆角过渡，避免钣金折弯的时候出现应力集中开裂的问题，也能消除安装时的锐边割手隐患。

　　设计这类支架的时候，首先要考虑的是受力后的形变问题，立板的厚度选型要匹配挂载的元件重量，如果是挂载重量在2kg以内的小型元件，用1.5mm厚的冷轧钢板折弯就能满足刚度要求，要是挂载更重的阀组类元件，就要把板厚提升到2mm或者2.5mm，同时在立板和支脚的折弯处增加压筋结构，提升整体的抗形变能力。支脚的外伸长度也有讲究，不能太短，太短的话螺栓锁附的时候操作空间不足，扳手没法伸进去拧螺母，也不能太长，太长会导致支架整体的悬臂长度增加，挂载后容易出现晃动，一般支脚外伸长度控制在15-20mm之间，刚好能放下M4或者M5的螺栓安装位，同时预留足够的扳手操作空间。

　　安装边界方面，这类支架的整体占用空间比较紧凑，立板的高度刚好覆盖三个腰型孔的排布，不会额外占用过多的设备安装空间，两个支脚的安装孔中心距和立板的宽度保持匹配，安装的时候只需要在安装面上打两个对应孔距的螺纹孔，就能完成固定，不需要做复杂的安装基面加工。腰型孔的宽度是按照常用的M5安装螺栓做的适配，螺栓穿过腰型孔之后，可以沿着孔的长度方向滑动调整位置，调整到合适位置之后拧紧螺母就能完成固定，后期如果需要调整元件的检测位置或者安装角度，只需要松开螺母就能滑动调整，不用把整个支架拆下来重新打孔。

　　在实际的产线应用里，这类支架还经常被用来做小型线槽的固定、气管接头的安装座、设备标识牌的固定架，因为结构简单，钣金加工的成本很低，折弯一次就能成型，不需要额外的焊接或者拼接工序，表面做喷塑或者镀锌处理之后，就能满足车间常规的防腐蚀、防生锈要求，在普通的工业车间环境里使用寿命能达到5年以上。设计的时候还要注意支脚和立板的垂直度公差，要控制在0.1mm以内，不然支架安装之后立板会出现倾斜，导致上面固定的元件出现角度偏差，比如光电传感器如果安装角度偏了，就会出现检测不准、信号误触发的问题，所以折弯工序的精度控制是这类零件加工的核心要点。另外腰型孔的边缘要做去毛刺处理，避免螺栓穿入的时候被毛刺卡住，也防止安装的时候划伤操作人员的手部，孔位的排布要保持等距，方便不同安装孔距的元件都能找到对应的固定位置，提升支架的通用适配性。
