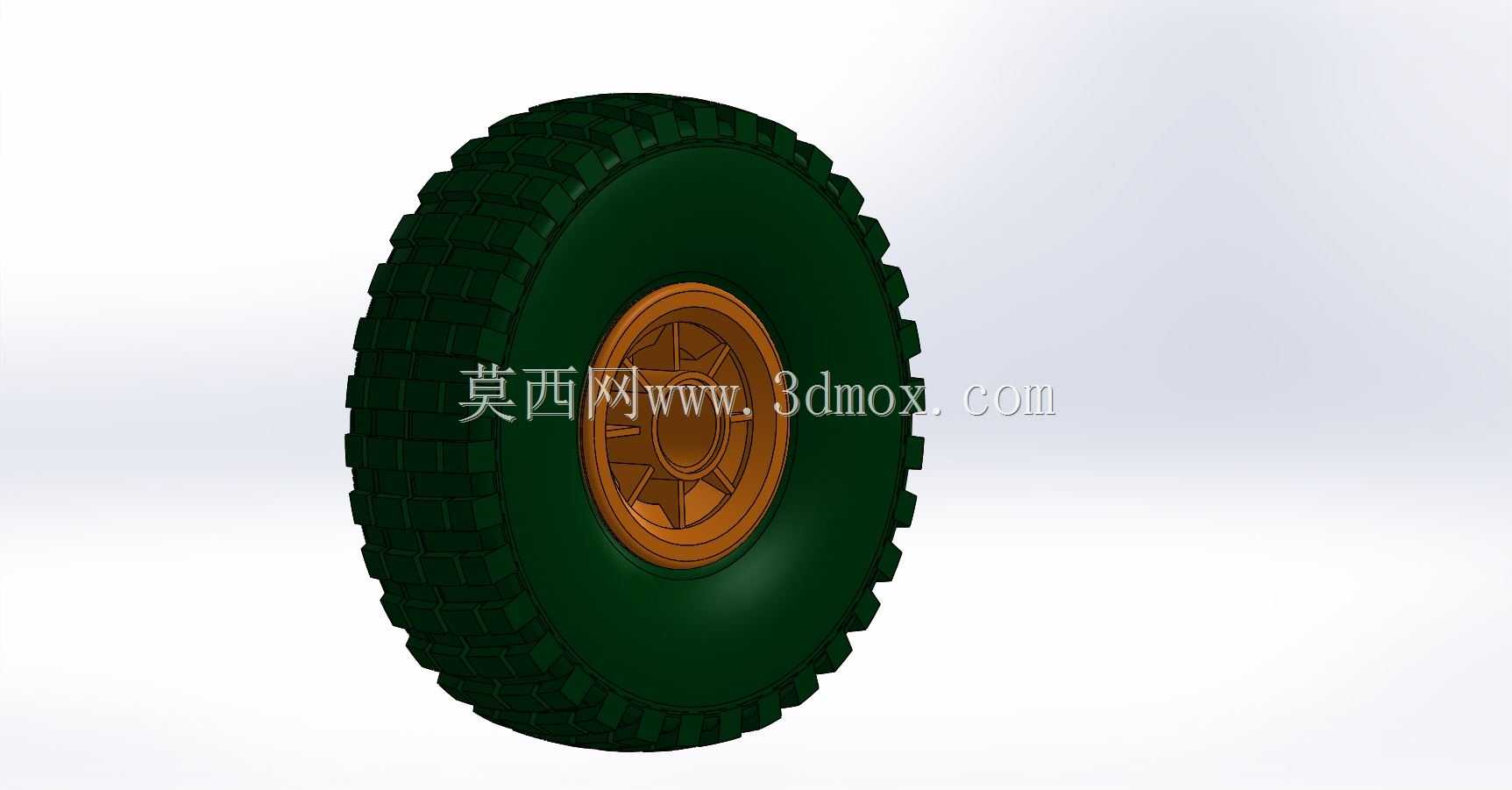

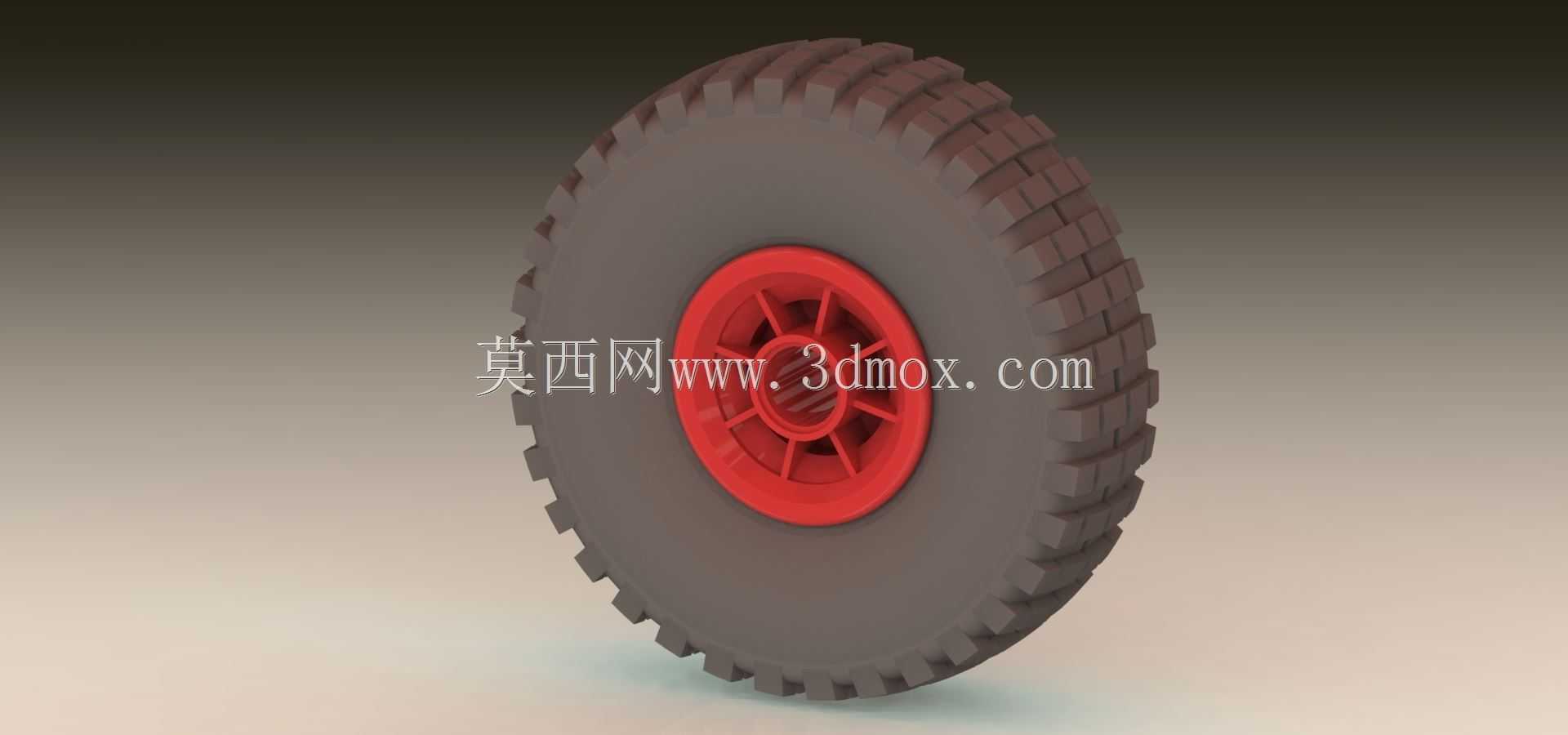

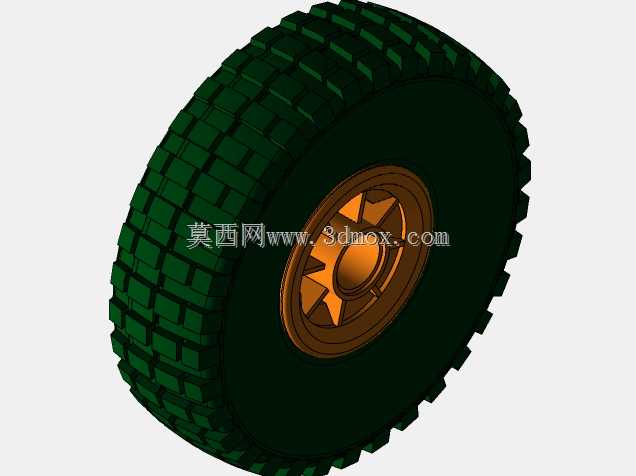

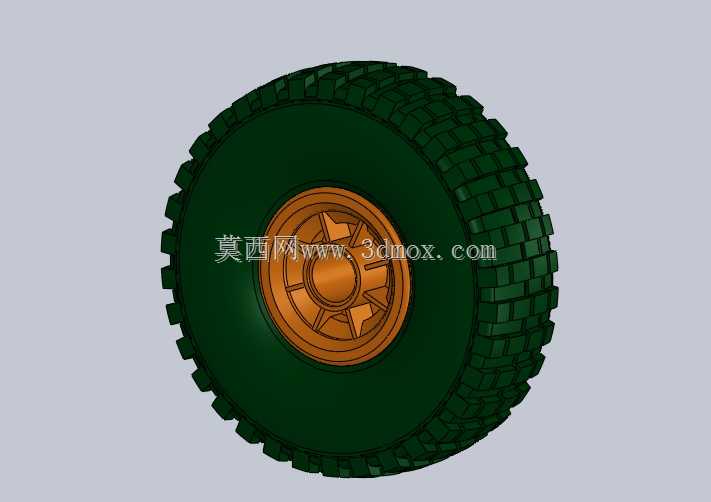

手推车用260x85规格辐条式滚轮结构

　　这类辐条式滚轮在短途物料搬运场景中应用极广，从车间内部的工位间物料转运，到仓储场景下的散货堆垛移位，再到户外场景下的皮艇、帆船短距离拖运，甚至是袋装货物的手推转运、轻型货运车辆的辅助支撑轮，都能见到同结构滚轮的身影。不同于充气轮需要定期维护胎压、实心橡胶轮自重过大的问题，这类一体结构的塑料辐条轮平衡了自重、承载能力与滚动阻力的关系，在平整硬化路面上的推行手感十分顺畅，遇到小幅度的路面起伏也能依靠轮体自身的结构强度缓冲冲击，不会出现辐条断裂或者轮辋变形的问题。

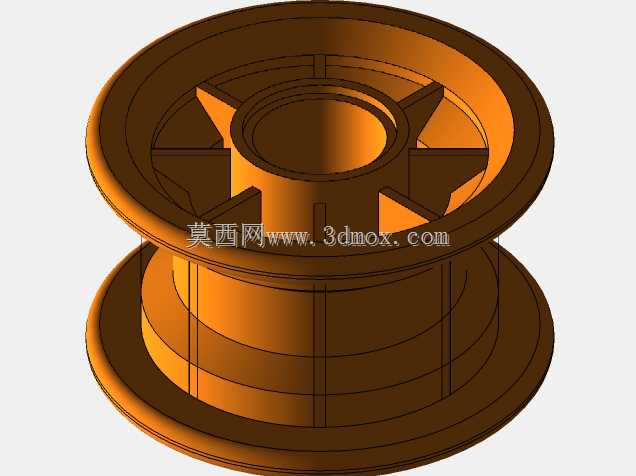

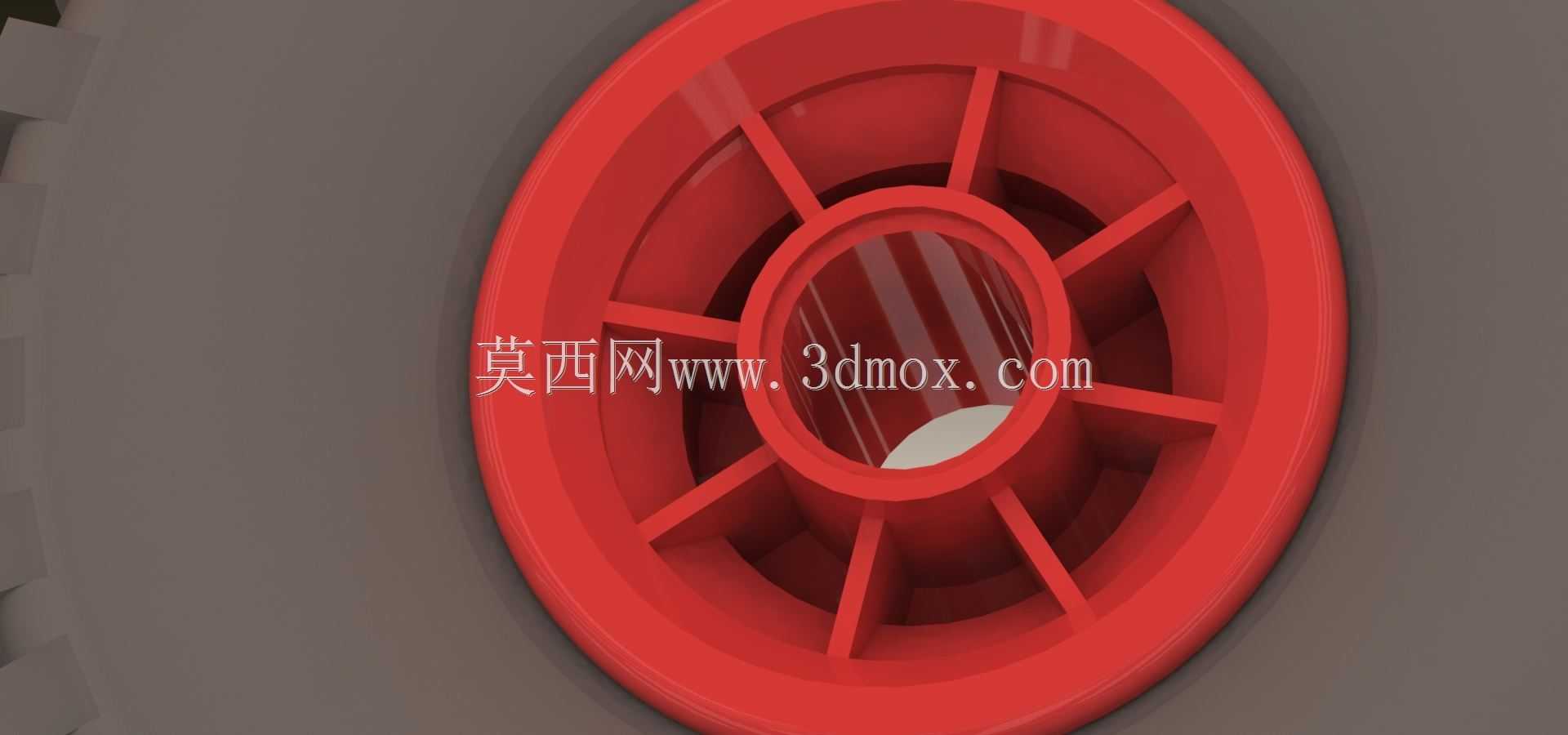

　　从结构设计思路来看，轮体采用中心轮毂加放射状辐条的布局，中心安装孔的尺寸匹配常规手推车的轮轴直径，安装时只需要穿入固定轴，两端加装轴用挡圈或者锁紧销就能完成固定，不需要额外加工复杂的安装位，适配性极强。轮辋部分做了加厚的边缘处理，既可以直接套橡胶轮面使用，也能在无额外胎面的情况下直接在光滑地面滚动，不会刮花环氧地坪或者瓷砖地面。放射状的辐条采用等角度均匀分布的设计，每根辐条的截面都做了加强筋处理，在承受径向载荷的时候，载荷可以通过辐条均匀分散到整个轮辋上，避免局部应力集中导致的轮体开裂，相比直板结构的轮体，这种辐条设计能在减少40%左右材料用量的前提下，保持同等的结构强度，有效降低了轮体自身的重量，搬运和安装的时候更省力。

　　尺寸方面，轮体的外径为260mm，轮幅宽度为85mm，这个尺寸属于中型手推车的通用轮径，既不会因为轮径过小导致越障能力不足，也不会因为轮径过大占用过多的安装空间，安装时需要预留的轮体转动半径不超过135mm，轮轴中心距离安装支架的底部高度需要保证在130mm以上，避免轮体转动时和支架产生干涉。中心安装孔的同轴度公差控制在0.1mm以内，保证轮体转动时不会出现偏摆，减少推行过程中的晃动和异响。轮体的背面做了凹陷的减重槽设计，进一步降低自重的同时，也给轮轴的锁紧螺母预留了安装空间，不会出现螺母突出轮体表面剐蹭地面的问题。

　　在实际选型使用的时候，这类滚轮适合承载单轮100kg以内的载荷，适合在水泥地面、环氧地坪、沥青路面等硬化路面使用，不适合在碎石、泥泞等非硬化路面长时间使用，避免尖锐的碎石卡入辐条间隙，或者泥沙进入轮毂的安装孔位加剧轴的磨损。日常维护只需要定期清理辐条间隙中卡入的杂物，在轮轴位置加注少量润滑脂就能保证长时间顺畅转动，不需要复杂的保养流程。相比金属材质的滚轮，这类工程塑料材质的轮体不会生锈，在潮湿的仓储或者户外场景下使用也不会出现腐蚀问题，使用寿命更长，更换成本也更低，是轻型搬运设备上性价比极高的滚轮选型方案。建模的时候需要重点关注辐条和轮毂、轮辋的过渡圆角处理，所有的转角位置都做了R2以上的圆角，避免注塑生产的时候出现应力集中导致的开裂，同时也能减少使用过程中磕碰导致的边角破损问题。
