带十字槽侧立板长槽安装基座结构件

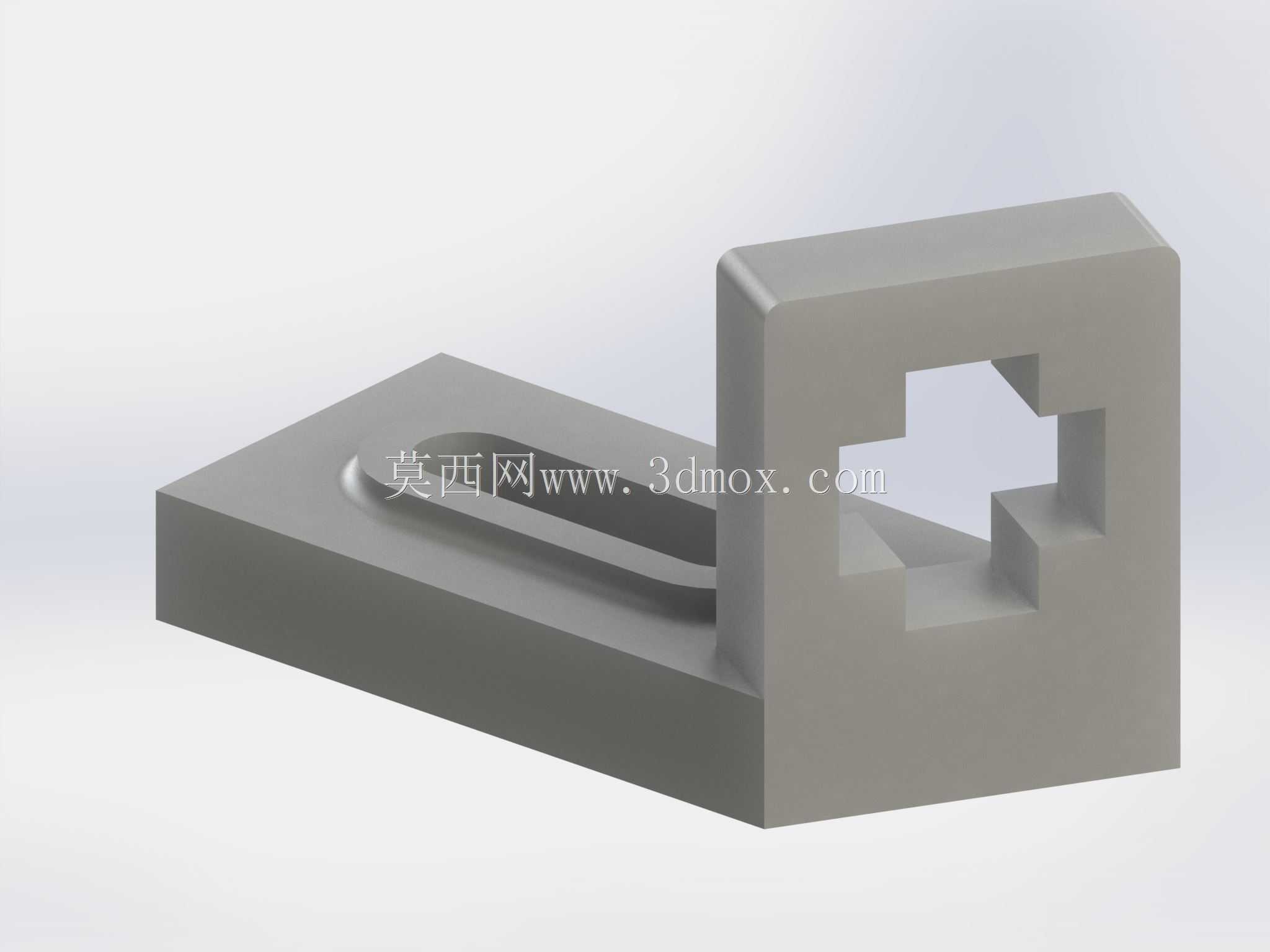

　　这类带侧立十字槽的L型安装基座，在轻工自动化输送线的侧边挡停机构、小型工装夹具的定位模块里应用十分广泛，日常做设备改造时经常会碰到需要这类兼具安装调节与侧向定位功能的小件。底座上的长圆形通槽是安装调节位，实际装配时可以沿着槽的长度方向微调整个基座的固定位置，适配安装孔位存在少量偏差的机架型材面，不用额外重新扩孔或者补焊安装板，能大幅缩短现场改机的调试周期，槽的两端做了圆弧过渡，避免应力集中在槽端直角处，长期受侧向载荷时也不容易出现槽口开裂的问题。侧立板上的十字形通槽是功能核心，这个槽型不是随意设计的，十字的四个方向槽宽尺寸统一，能够适配不同安装方向的圆柱销、方头定位块或者传感器安装支架，不管是需要水平方向插装定位件，

　　还是垂直方向固定检测元件，都能通过这个十字槽完成固定，不需要针对不同安装方向单独加工对应的安装孔位，一个基座就能兼容多种侧向安装需求。从结构强度角度考虑，侧立板和底座的连接位置做了等壁厚的直角过渡，没有额外加加强筋，一方面是因为这个零件本身的应用场景载荷不大，多是承受轻量的定位抵接力或者小型元件的支撑力，不加筋也能满足强度要求，另一方面无加强筋的结构在注塑或者铣削加工时工艺性更好，不会出现筋位收缩凹陷或者加工时的刀具干涉问题。实际选型使用时要注意安装边界，底座的底面是全平面加工，安装时需要贴合的机架面平面度公差不能超过0.1mm，否则锁紧安装螺丝后基座会出现轻微变形，导致侧立板的十字槽位置偏移，影响定位精度；

　　侧立板的上端面和十字槽的中心距是固定的，安装侧向元件时要注意元件的伸出长度不能超过底座的前端边缘，避免和输送线上移动的工件发生刮碰。设计这类零件的时候，首先要确认底座长槽的宽度要适配常用的内六角圆柱头螺丝尺寸，槽的长度要预留至少15mm的调节余量，满足现场安装的位置调整需求；侧立板的厚度要根据实际承受的侧向载荷计算，常规轻载场景下板厚取8-10mm就能满足使用要求，十字槽的槽边到立板边缘的距离不能小于槽宽的1.2倍，避免立板侧壁强度不足受力断裂。另外底座的边缘都做了小尺寸的倒角处理，去除加工毛刺，安装时不会划伤操作人员的手套，也不会和相邻的安装构件产生锐角干涉。这类结构件如果是用于食品输送线场景，还可以将材质更换为304不锈钢，

　　表面做抛光处理，满足卫生级要求，结构本身不需要做改动就能直接适配不同材质的加工需求，通用性很强。在做三维建模的时候，要注意长槽和十字槽的拔模方向，如果是注塑件，两个槽的拔模方向要分别和底座、侧立板的脱模方向保持一致，避免出现倒扣结构增加模具成本；如果是机加工件，要注意槽内的圆角半径要适配常用的铣刀尺寸，不要设计过小的内圆角导致需要使用特殊刀具加工，抬升加工成本。实际装配调试时，先将底座的螺丝松套在机架的安装孔上，调整到需要的位置后再逐步锁紧螺丝，不要一次性将单颗螺丝锁死，避免基座位置偏移，侧立板上的元件固定好之后，可以用塞尺检查元件和立板的贴合间隙，保证安装牢固不会在设备运行时出现松动移位。
