直列四缸发动机活塞连杆组装配结构

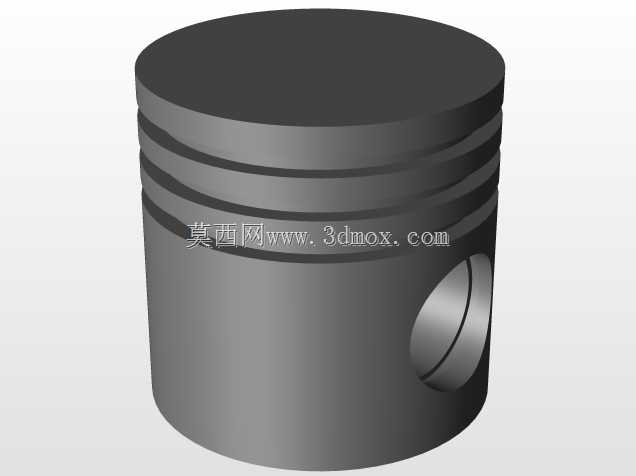

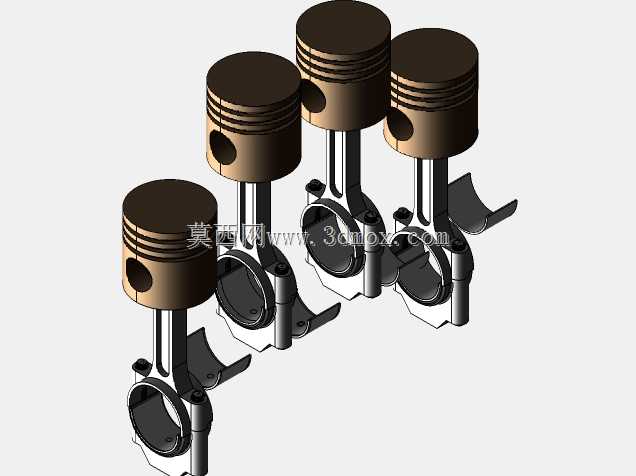

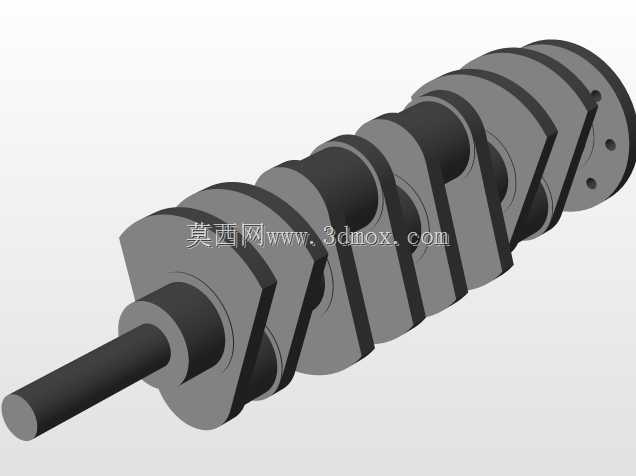

　　这套活塞连杆组件是直列四缸内燃动力单元的核心运动传递部件，日常在乘用车动力总成、小型通用发电机组、农用机械动力端都能见到这类结构的身影，它承担着把燃烧室燃气爆发产生的直线往复作用力，转化为曲轴旋转扭矩输出的核心功能，整套组件的配合精度直接决定了动力单元的运转平顺性、机械效率与服役寿命。从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，对应四缸机1-3-4-2或者1-2-4-3的点火间隔做功顺序，每个活塞头部都设计了三道环槽，分别用来安装两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力窜入曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。

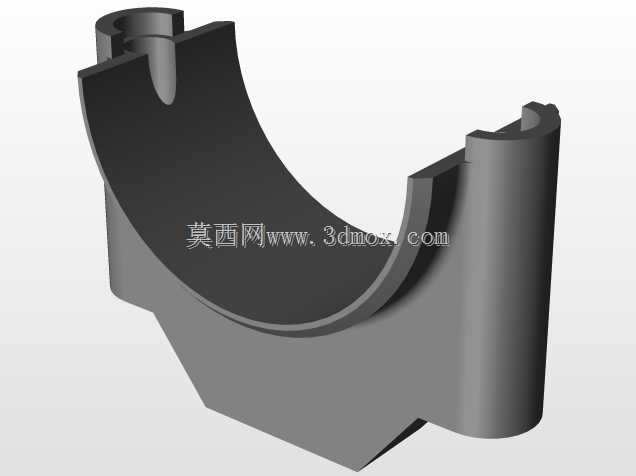

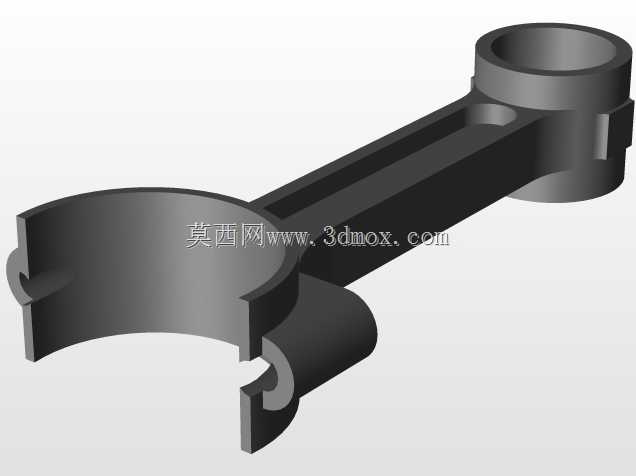

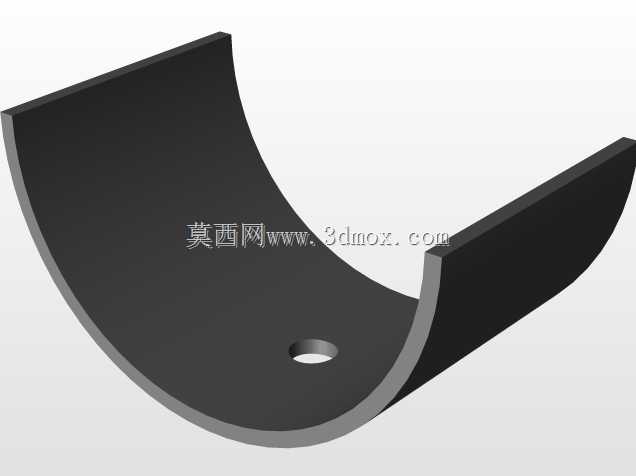

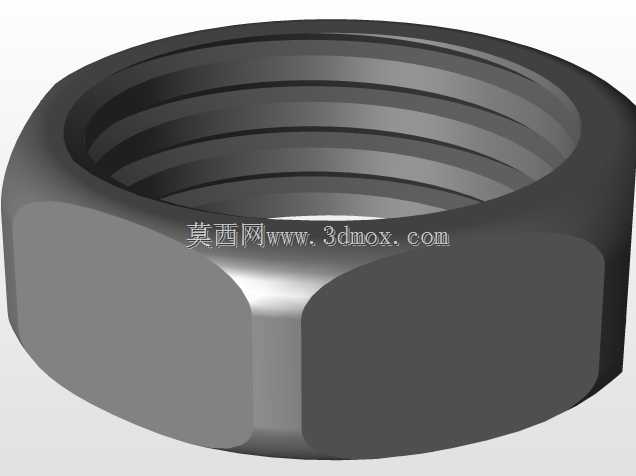

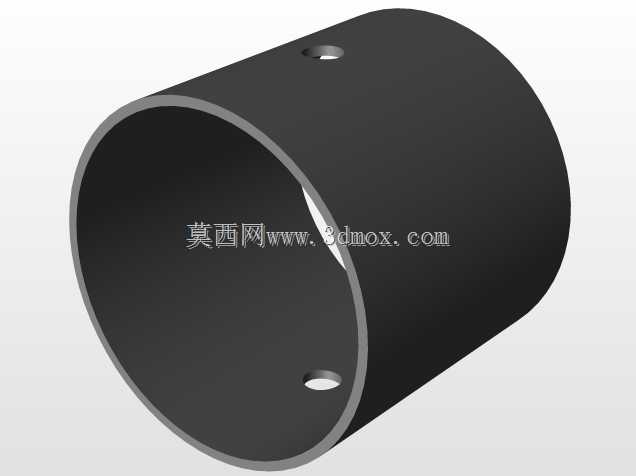

　　活塞裙部做了适配缸壁配合的型面设计，冷态下预留了合理的膨胀间隙，避免热机状态下活塞受热膨胀卡在气缸套内，同时裙部的型面优化也能降低往复运动过程中的敲缸异响，提升运转平顺性。每个活塞通过活塞销与对应连杆的小端连接，活塞销与活塞销座、连杆小端衬套之间采用间隙配合，保证活塞摆动过程中受力均匀，不会出现偏磨导致的早期失效。连杆大端采用剖分式结构，通过连杆螺栓把连杆盖紧固在曲轴的连杆轴颈上，剖分面做了定位结构设计，保证大端轴瓦安装后的同轴度，轴瓦表面的减磨合金层能降低曲轴转动过程中的摩擦阻力，同时承受做功行程传递来的冲击载荷。设计过程中需要严格控制整套组件的往复运动质量差，四个活塞连同连杆的重量差要控制在工程允许的公差范围内，

　　不然高转速运转时会产生明显的二阶往复惯性力，造成整机振动超标，甚至引发曲轴、缸体等核心部件的疲劳损坏。安装边界方面，活塞的外径尺寸需要和对应缸径的气缸套做分组选配，配合间隙根据不同的材质与热膨胀系数设定在合理区间，连杆大端的轴颈直径要和曲轴连杆轴颈的尺寸匹配，轴瓦的凸出高度要保证装配后有合适的过盈量，避免轴瓦在工作过程中出现转动或者窜动。活塞在上止点位置时，顶面要和气缸盖底面预留合理的压缩余隙，这个间隙直接决定了燃烧室的实际压缩比，间隙过小会导致活塞在上止点时碰撞气门或者缸盖，间隙过大则会造成压缩比不足，燃气燃烧效率下降，动力输出达不到设计指标。整套组件的运动轨迹需要做运动干涉校核，要确认活塞在整个往复行程中，

　　活塞裙部不会和曲轴平衡块发生碰撞，连杆在摆动过程中不会和缸体的曲轴箱内壁、机油喷嘴等周边部件发生剐蹭，尤其是连杆大端的回转半径，要和曲轴箱的避让空间做严格的尺寸匹配。在实际工程应用中，这类组件的建模需要把每个配合面的公差、形位公差都在三维模型中做对应的标注参考，比如活塞销孔的同轴度、连杆大端与小端孔的平行度、曲轴连杆轴颈的圆柱度这些关键形位公差，都会直接影响组件装配后的实际运行状态。建模过程中还要考虑零部件的加工工艺性，比如活塞环槽的加工退刀结构、连杆螺栓的安装空间、连杆大端剖分面的加工定位结构，都要符合实际的机械加工工艺要求，避免出现无法加工或者装配的设计缺陷。对于动力改装或者逆向开发场景，这类三维模型可以直接用来做运动仿真分析，通过添加对应的运动副与载荷参数，模拟不同转速下组件的受力状态、惯性力大小，为后续的曲轴平衡设计、飞轮匹配、悬置系统调校提供准确的三维数据参考，也能用来做装配工艺的模拟，验证活塞连杆组装入缸体过程中的工装适配性，提前发现装配过程中可能出现的卡滞、干涉问题，减少实际样机试制阶段的反复修改成本。
