阿尔法型斯特林发动机结构设计方案

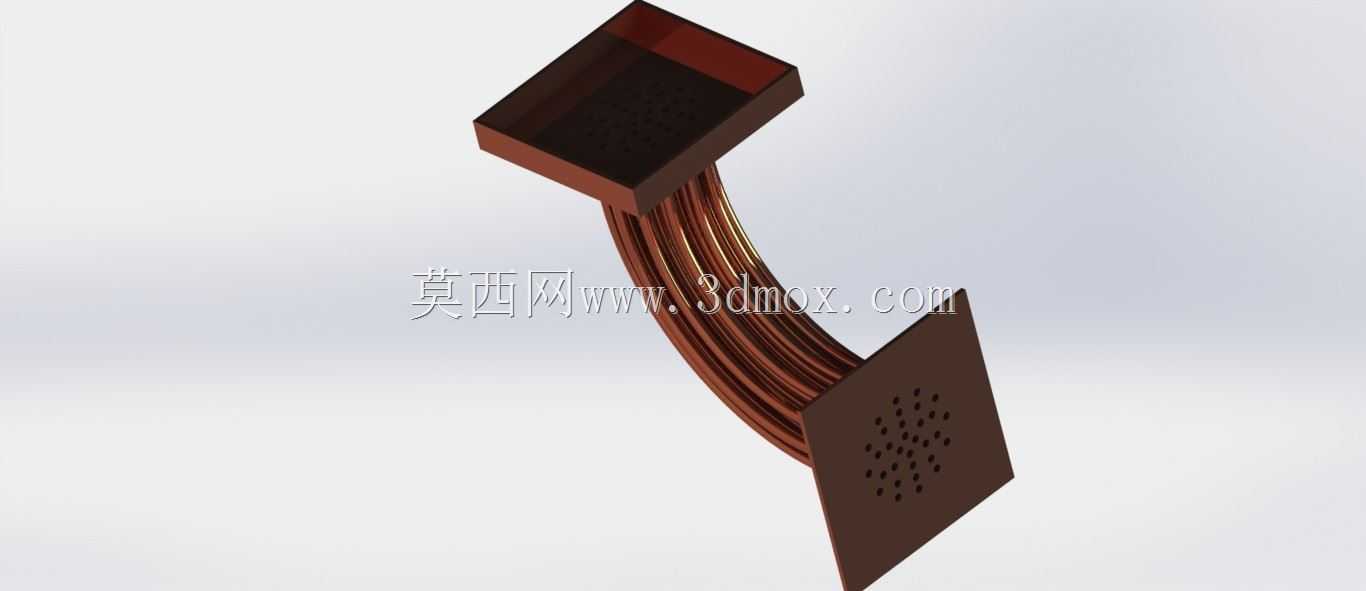

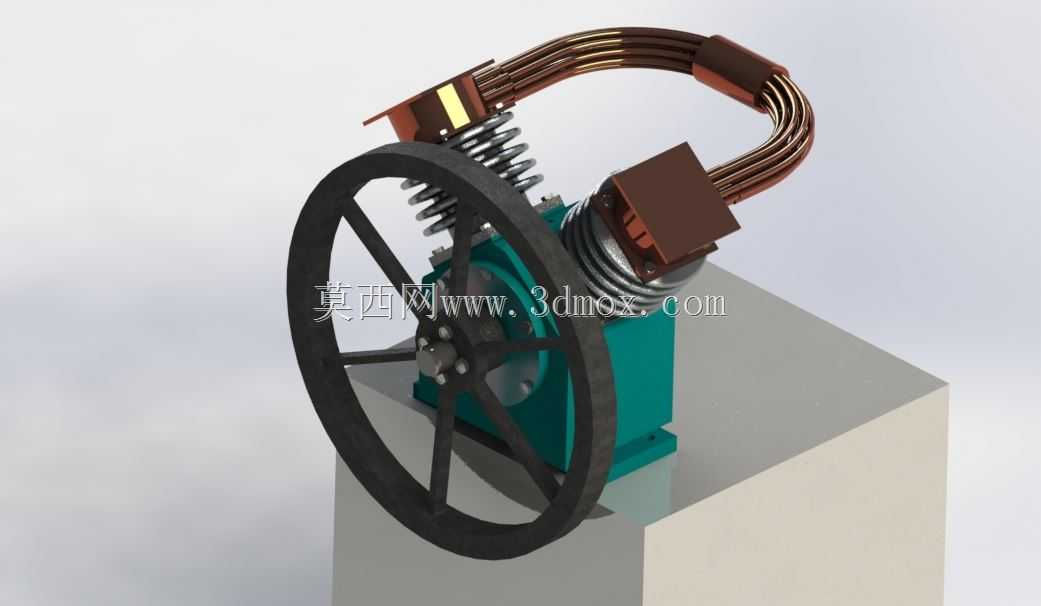

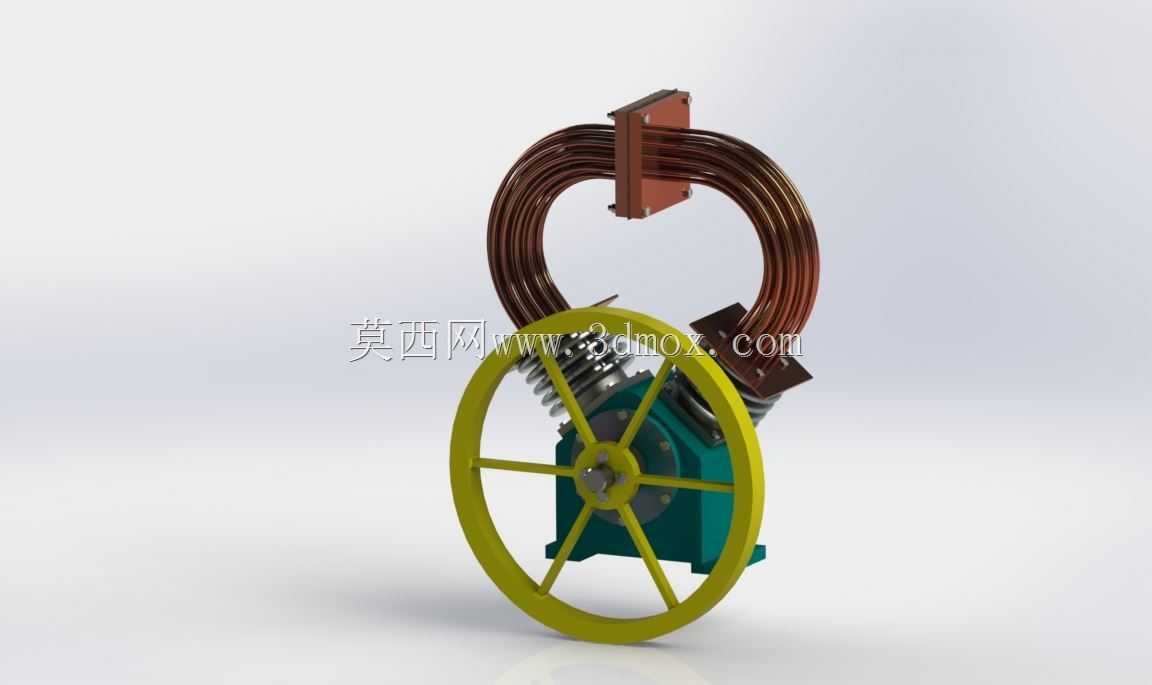

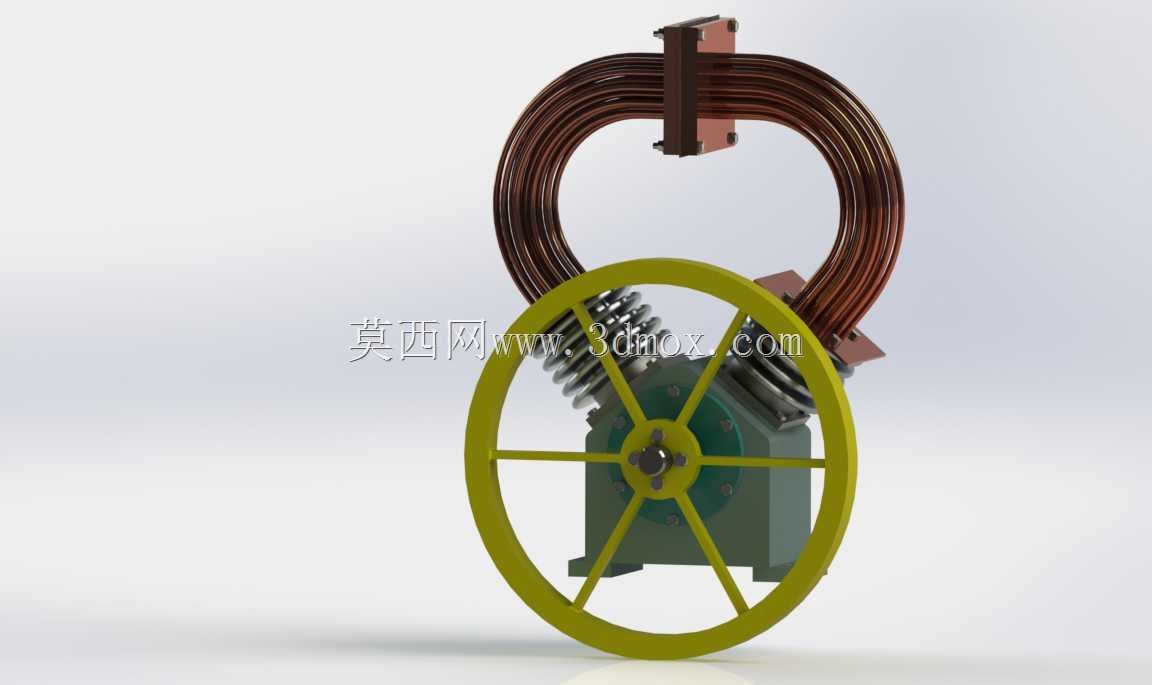

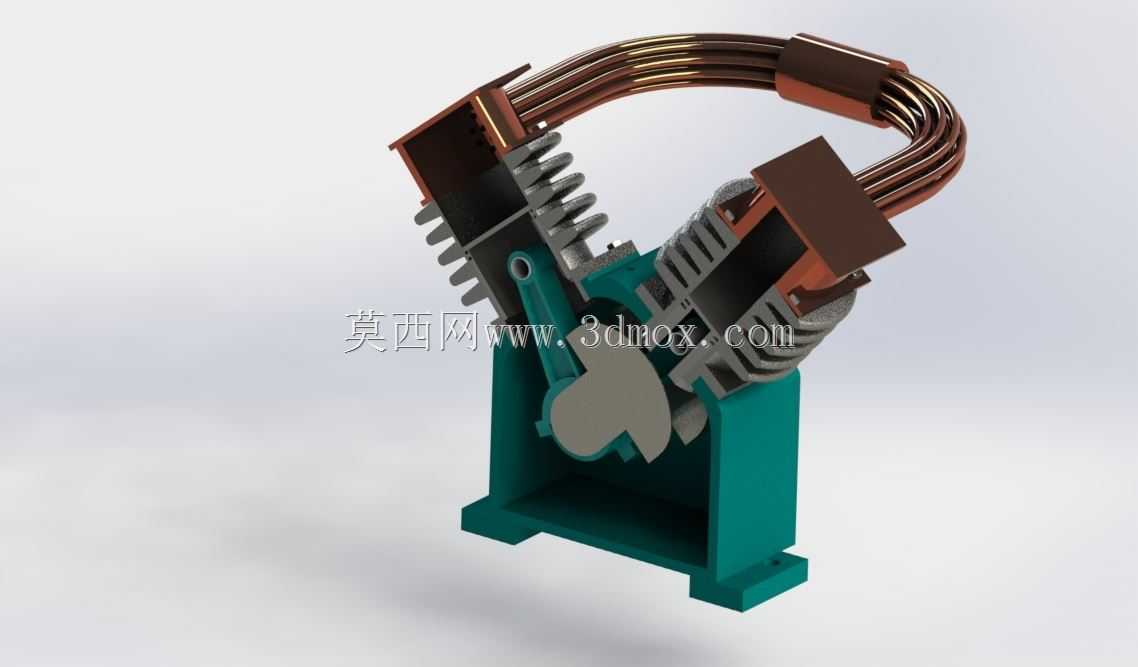

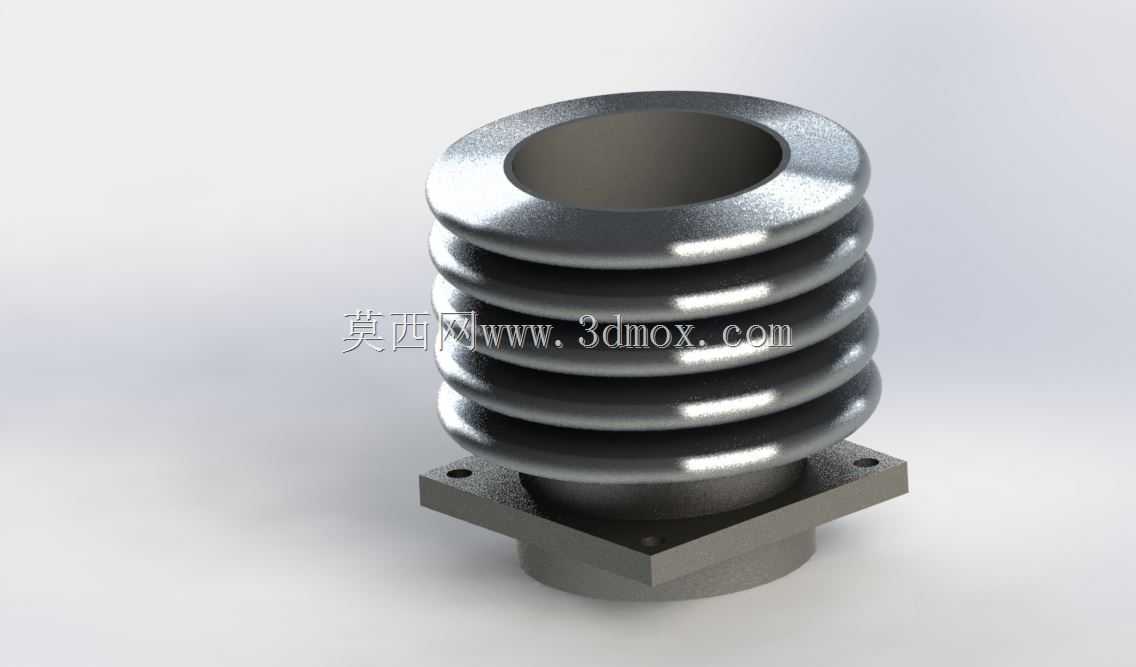

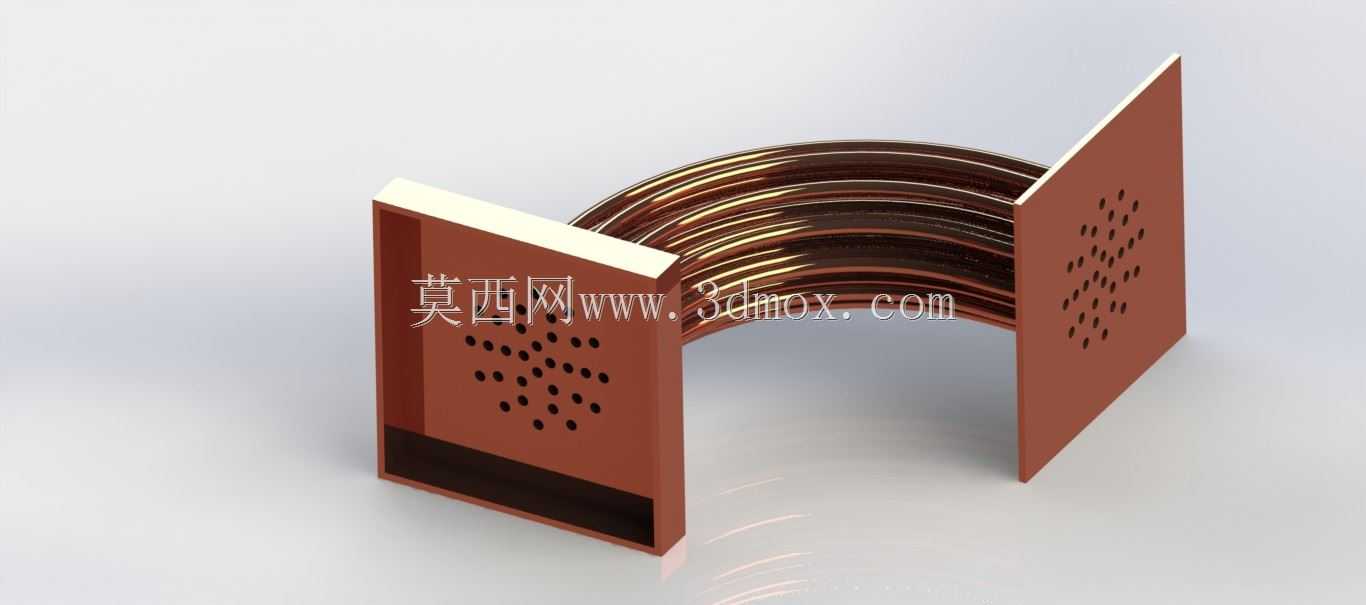

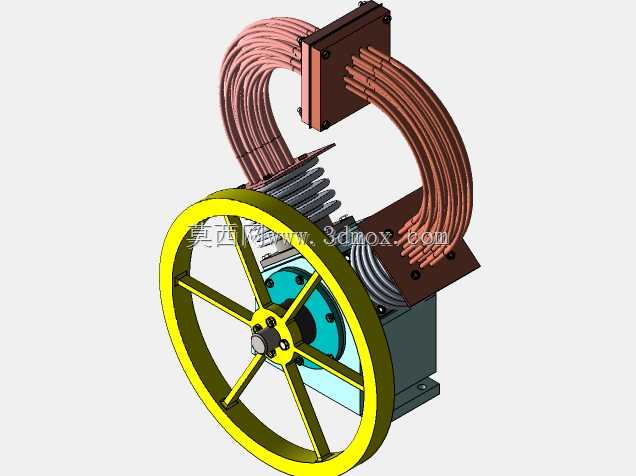

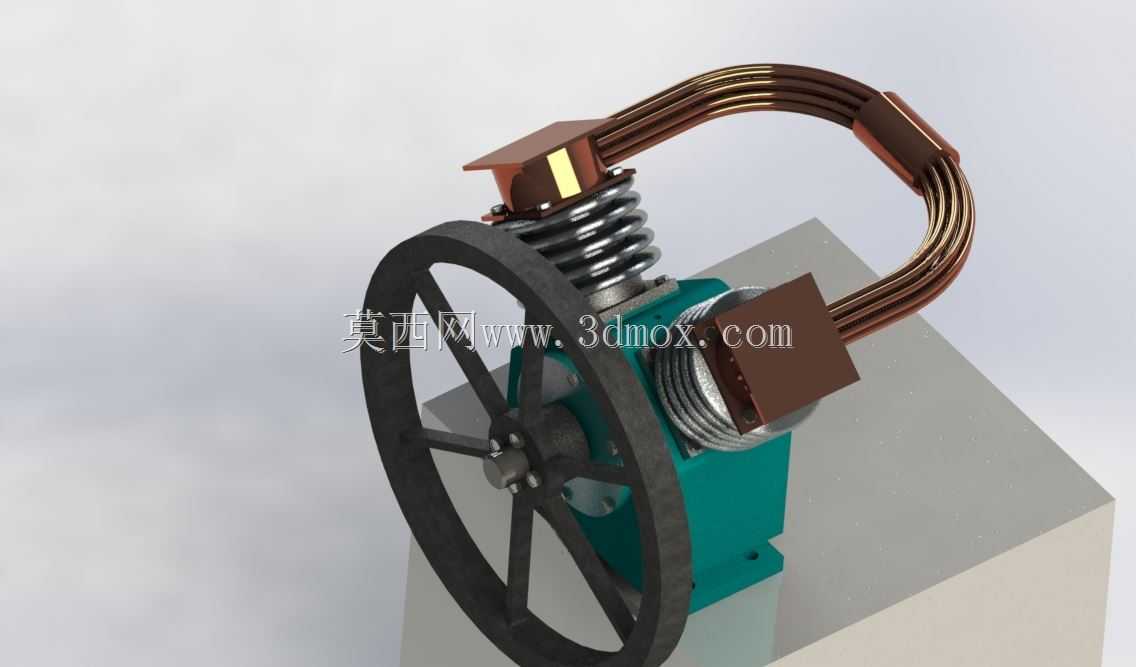

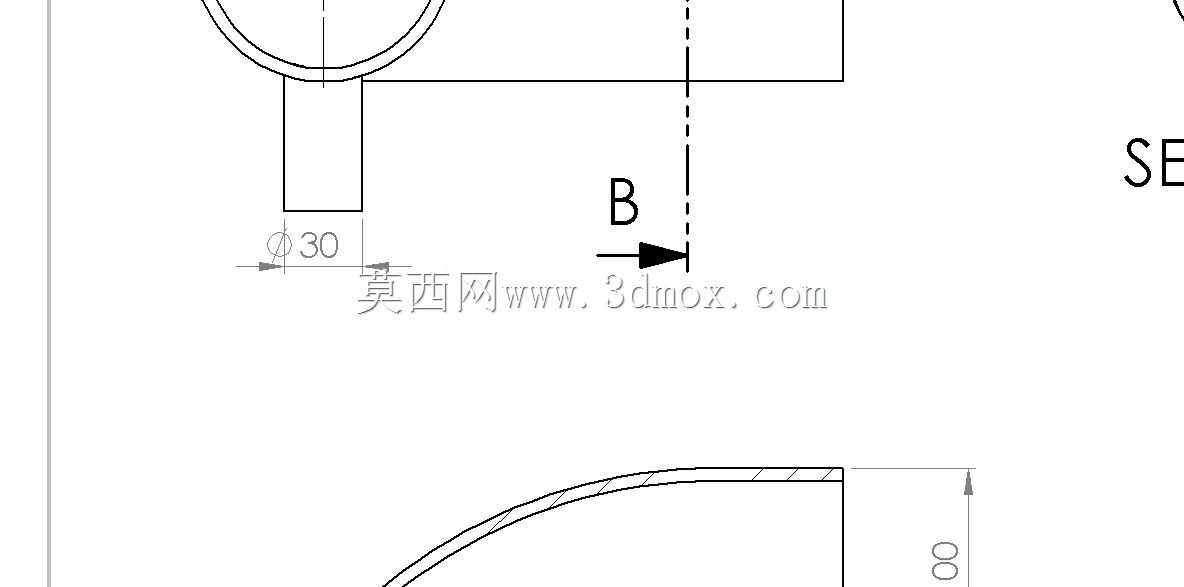

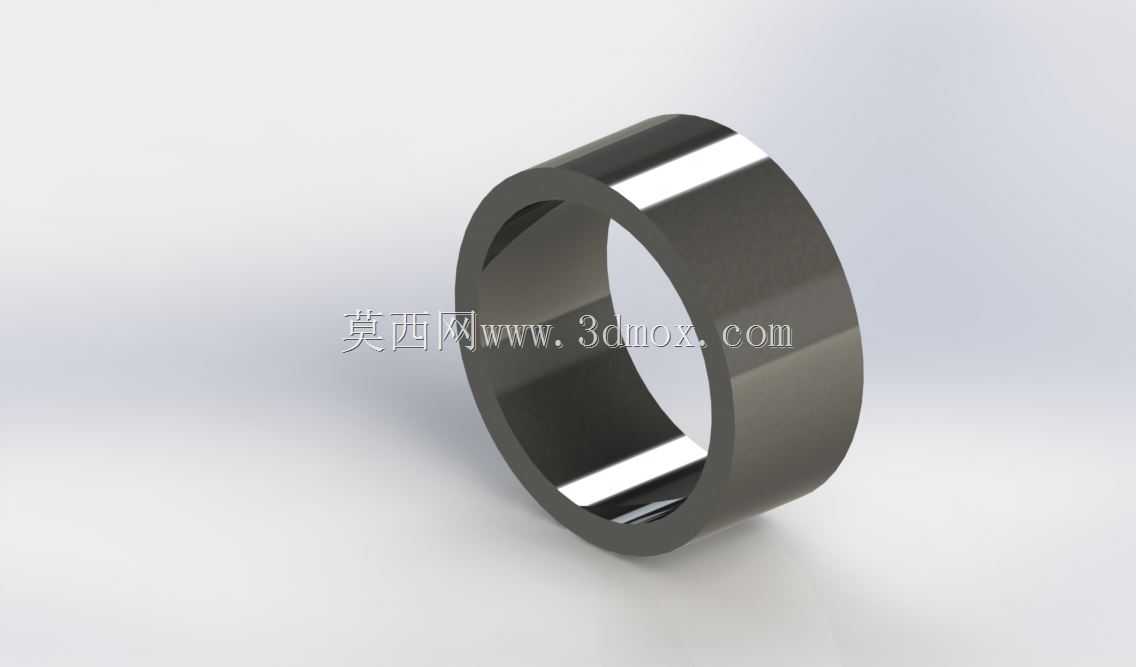

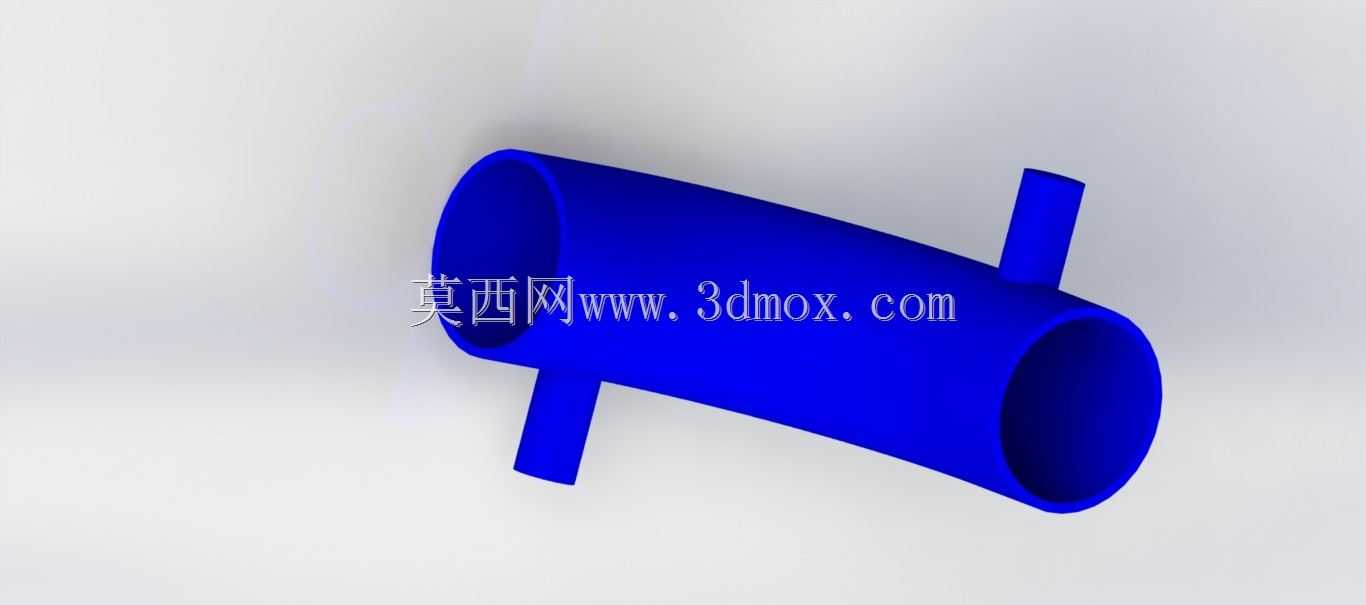

　　在分布式余热回收、教学实验演示、偏远区域小型离网供能场景中，斯特林发动机凭借外燃适配性强、运行噪音低的特性，始终占据不可替代的应用位置。本次呈现的阿尔法构型斯特林发动机，是双活塞独立布置的典型外燃动力结构，和贝塔、伽马构型相比，它的两个活塞分别设置在独立气缸内，冷腔与热腔通过外置的环形换热盘管连通，能在相同温差条件下获得更高的循环效率，适配太阳能集热、工业废热、生物质燃烧等多种外部热源输入场景。从结构设计逻辑来看，这套方案优先平衡了换热效率与结构可加工性：热端气缸采用导热性能优异的金属材质，直接承接外部热源输入的热量，冷端气缸搭配散热结构维持较低的工作温度，两者之间的多圈环形紫铜盘管一方面作为工质的流道，

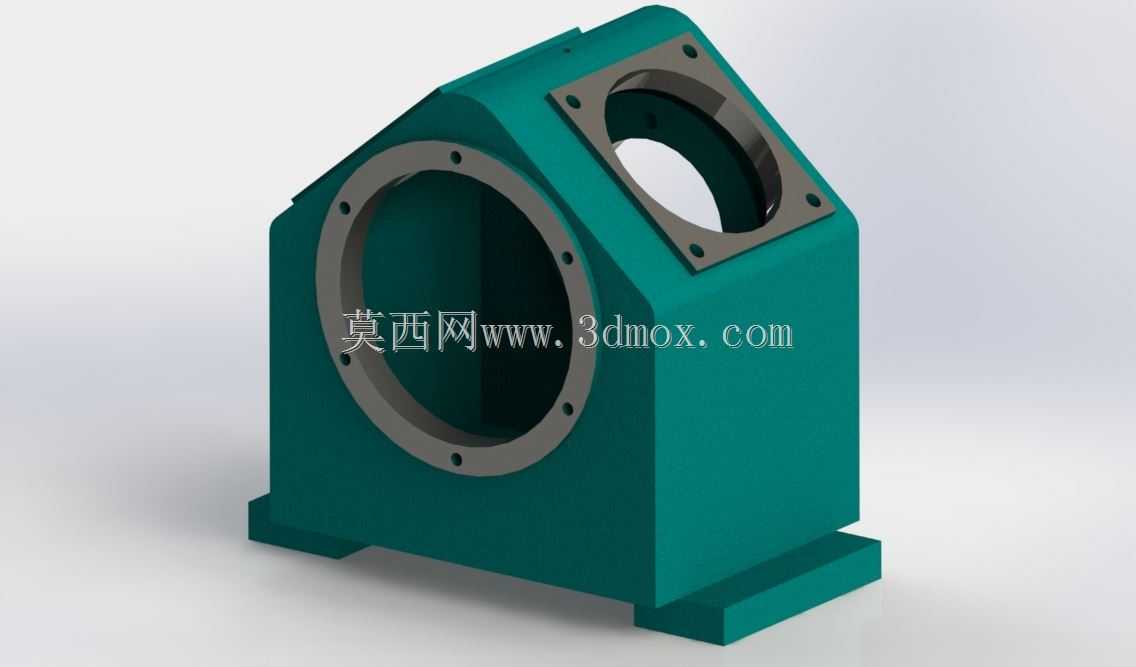

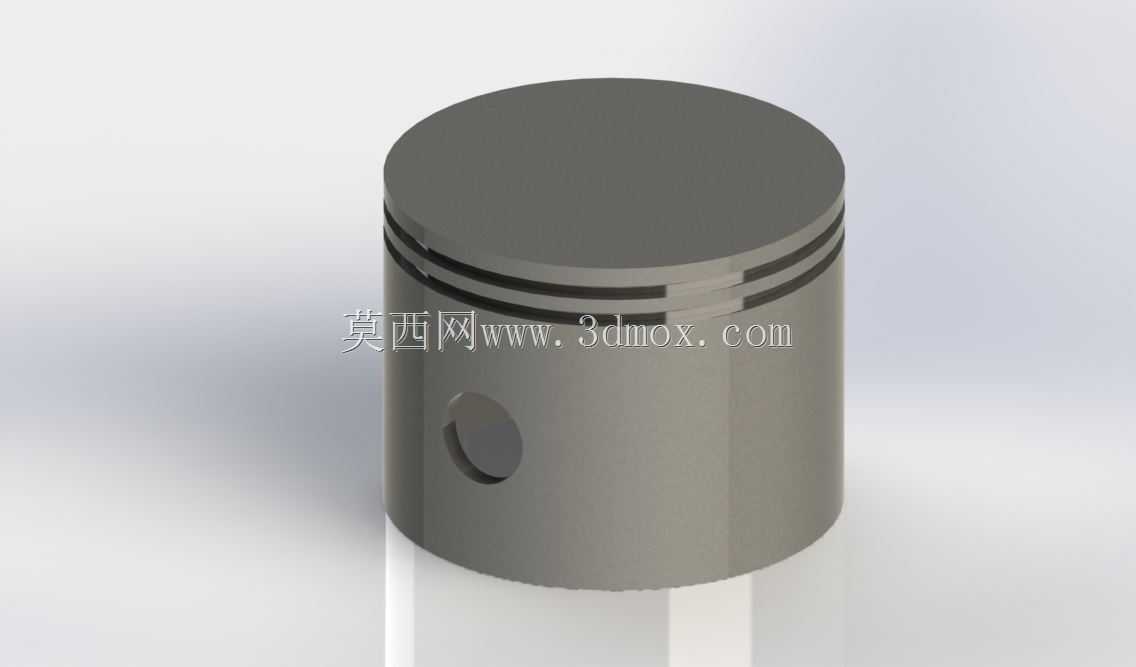

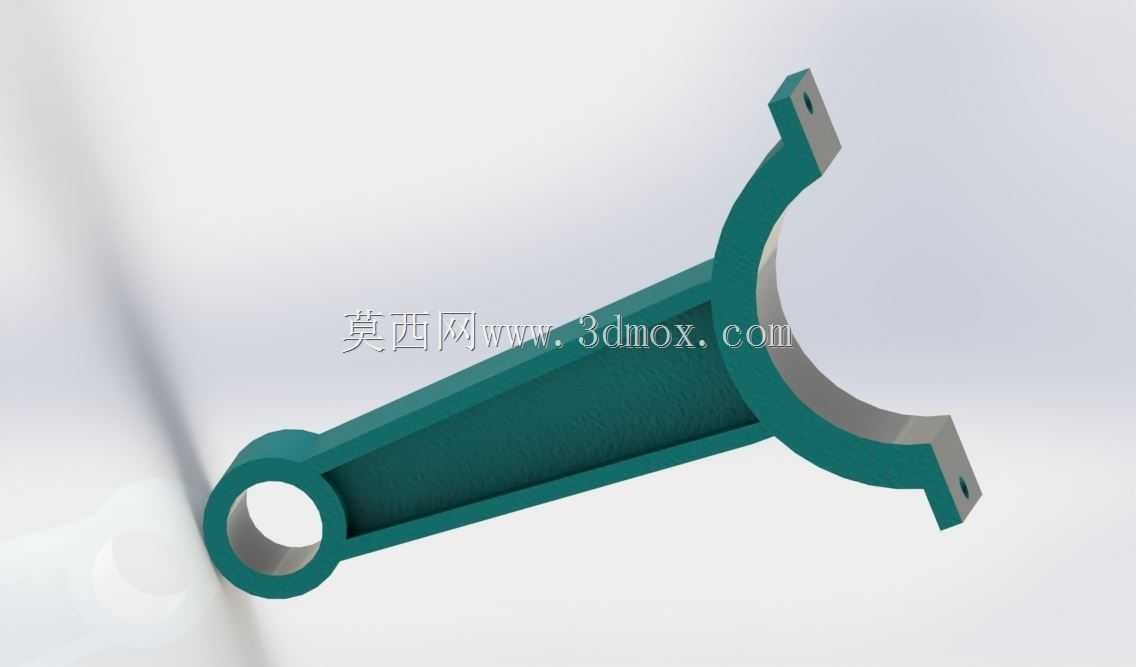

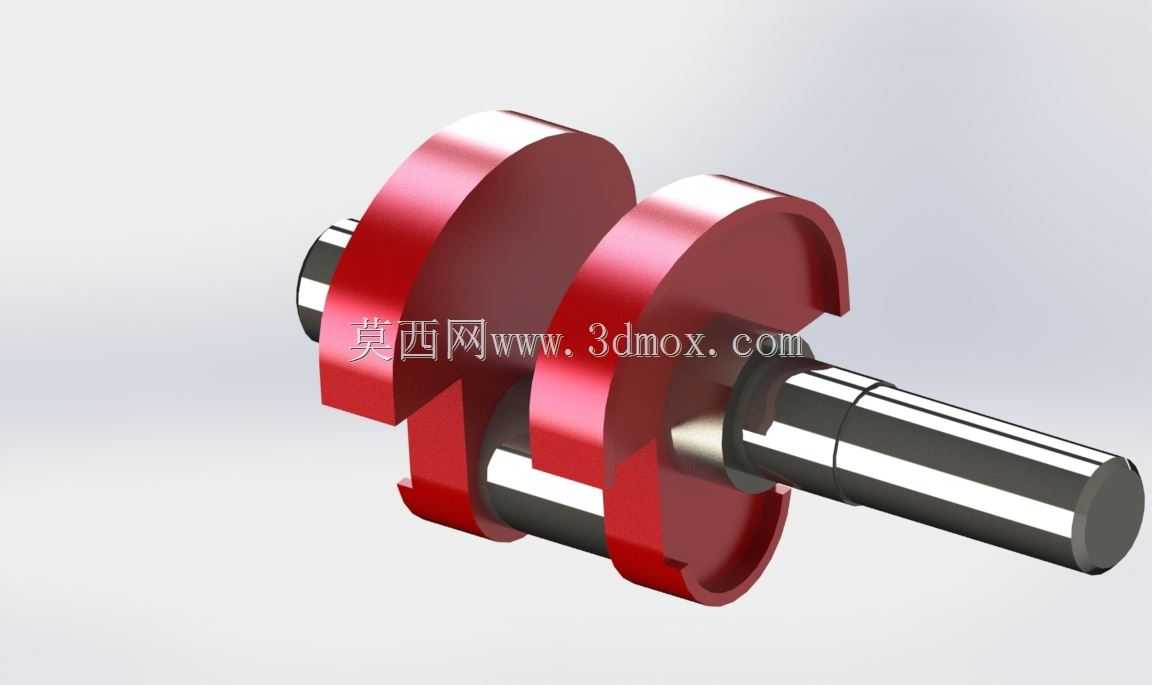

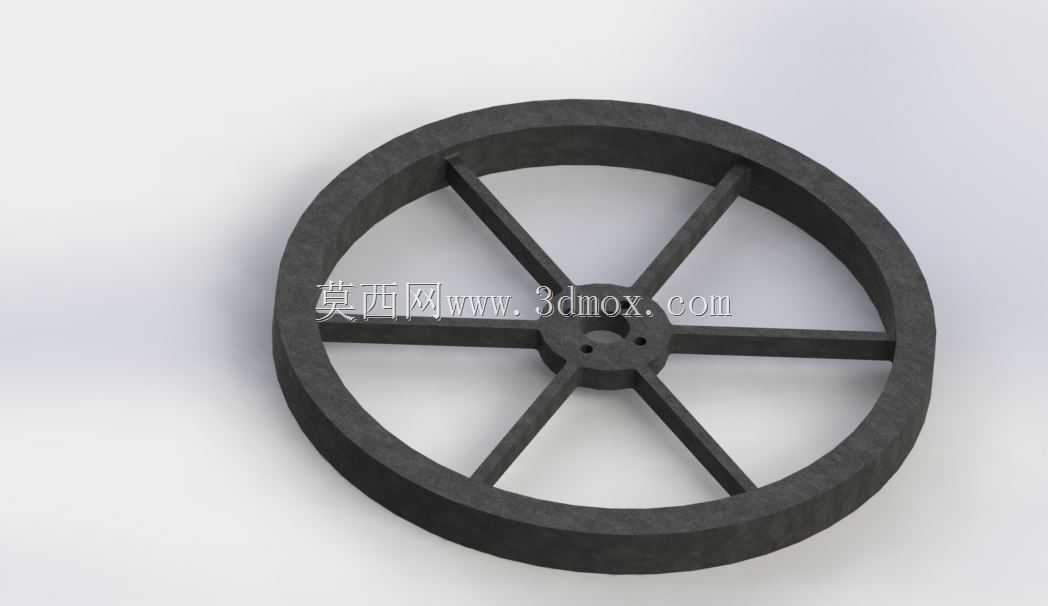

　　另一方面通过大比表面积强化冷热端之间的回热效果，减少循环过程中的热量损耗。动力输出端采用大直径辐条式飞轮结构，设计时特意匹配了双活塞往复运动的惯性需求，能够储存曲轴转动的惯性能量，抵消活塞运动到上下止点时的传动死点问题，保证动力输出的连续性，飞轮与曲轴之间通过平键连接，拆装维护时无需复杂工装即可完成拆解。活塞与曲轴的连接采用成熟的曲柄连杆结构，连杆两端的铰接位置预留了润滑间隙，可填充耐高温润滑脂降低长期运行的磨损量，热端活塞配套的弹簧复位结构，能够在活塞做功行程结束后辅助活塞快速回位，减少动力传递过程中的迟滞。安装边界方面，整套动力单元固定在一块平整的金属安装基座上，基座上的安装孔位按照气缸、曲轴组件、飞轮护罩的定位尺寸统一加工，

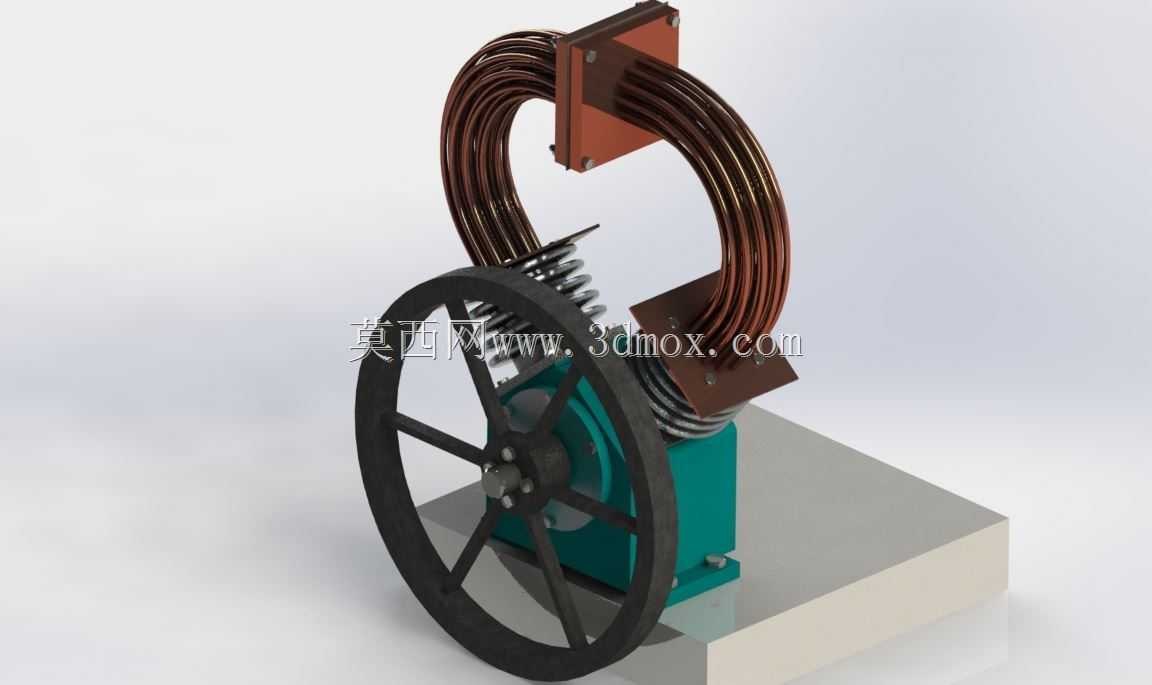

　　所有部件的装配公差控制在IT7级，既保证运动部件的同轴度要求，也能避免运行过程中出现共振偏移。基座底部预留了通用安装螺孔，可直接固定在实验台架、小型发电装置支架或者余热回收设备的安装面上，无需额外制作转接工装。实际使用过程中，这套结构对热源的适配门槛很低，只要热端温度达到400摄氏度以上、冷端维持室温条件，即可通过外部热源加热热腔，使内部封闭的工质受热膨胀推动活塞运动，通过曲柄连杆结构将活塞的往复直线运动转化为飞轮的旋转运动，对外输出扭矩。和内燃机相比，它不需要燃油喷射、点火正时等复杂的配气系统，工质封闭在腔体内长期循环无需更换，运行过程中没有进排气的爆震噪音，非常适合教学场景下演示外燃机的循环原理，

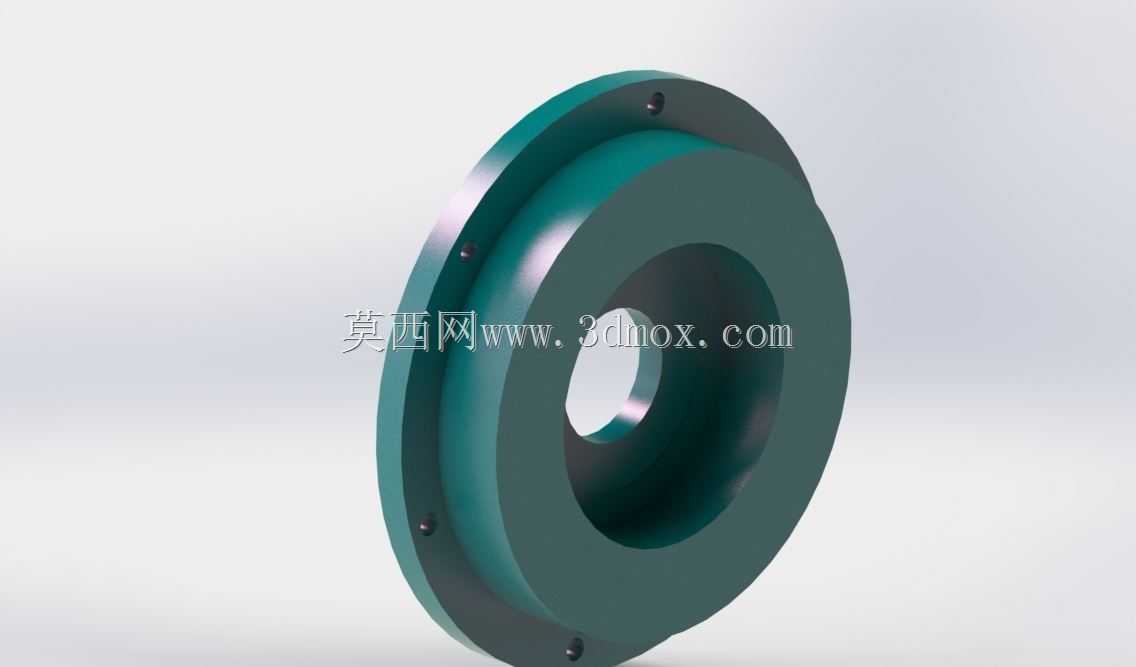

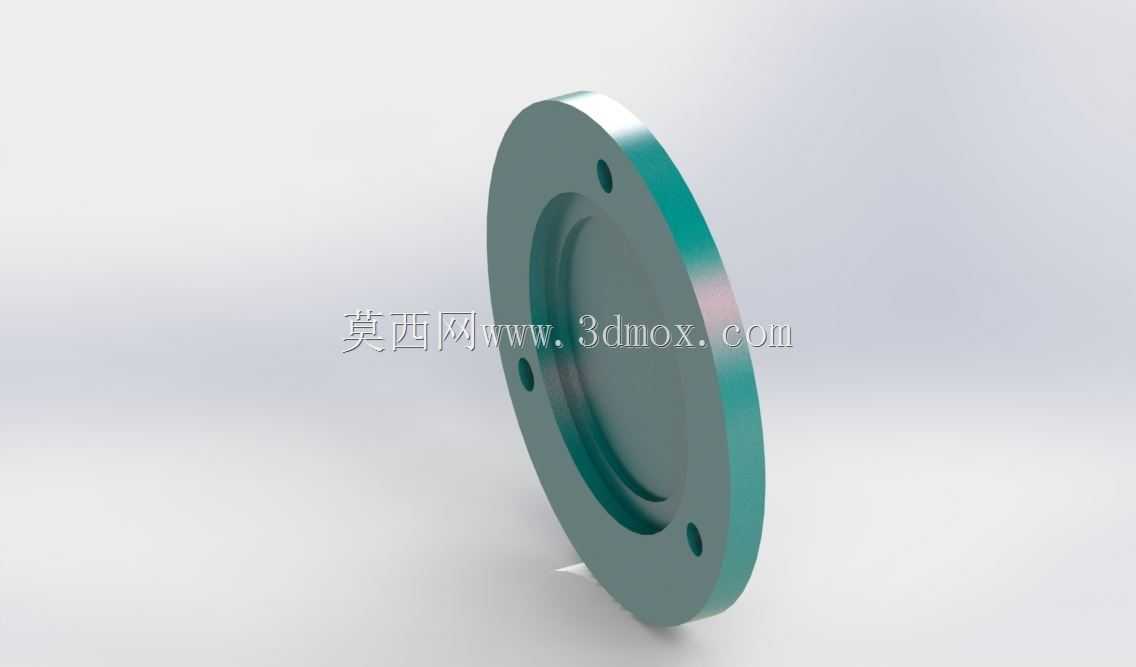

　　也可作为小型温差发电装置的动力核心，对接低转速发电机实现余热能向电能的转换。设计过程中特意简化了非核心部件的结构，比如气缸端盖采用标准紧固件连接，换热盘管采用标准管径的紫铜管弯制，所有非标零件均可通过普通车削、铣削工艺加工完成，不需要特殊的加工设备，便于从业者参考结构进行样机试制或者原理验证。在结构细节处理上，冷热腔之间的密封采用耐高温密封圈，避免工质泄漏导致循环压力下降，曲轴的支撑位置设置了含油轴承，长期运行无需频繁维护，飞轮外侧预留了皮带轮安装位，可根据输出需求直接对接传动皮带，带动水泵、小型发电机等外接负载。整套结构的尺寸设计紧凑，在保证换热盘管长度满足回热需求的前提下，尽可能压缩了横向与纵向的安装空间，不会占用过多台架面积，不管是实验室的原理展示台，还是小型分布式供能设备的集成安装，都能灵活适配。
