套筒与销组合式机械连接结构

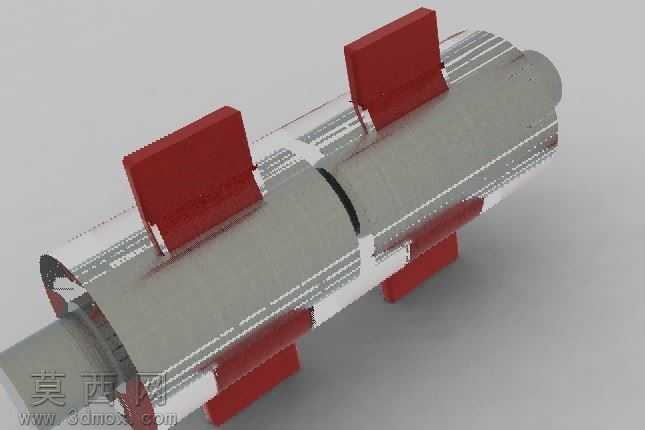

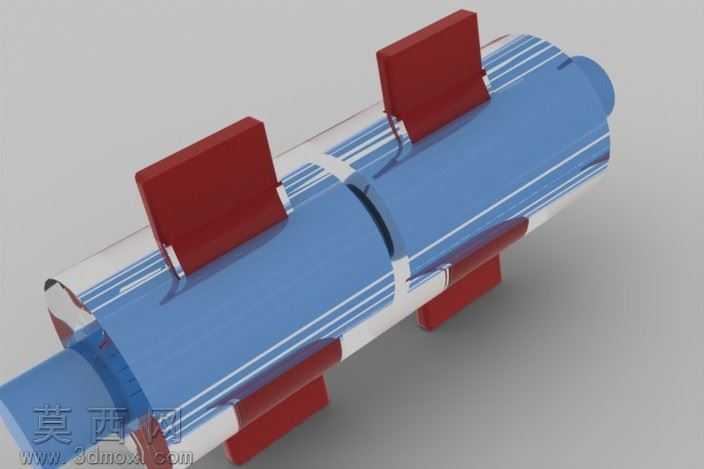

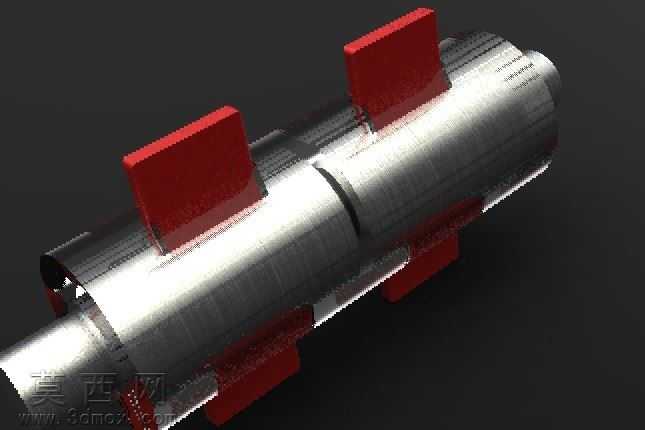

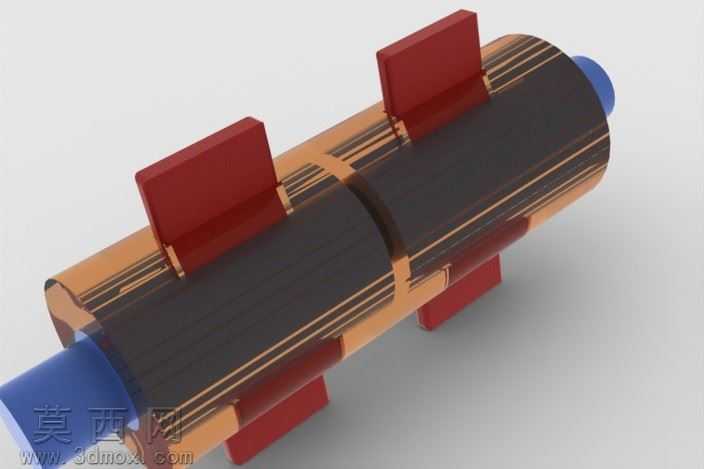

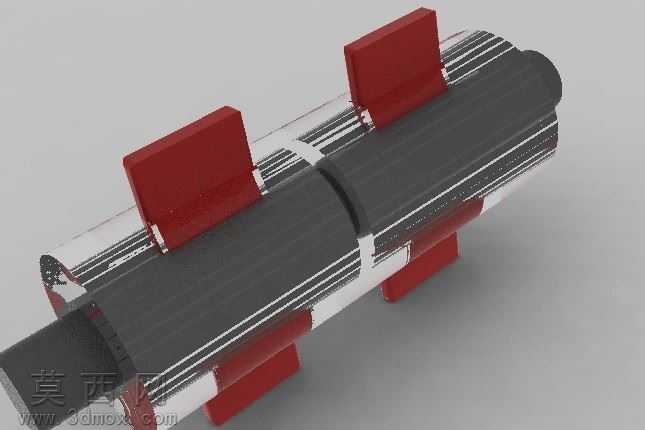

本作品为套筒与销组合的机械连接结构三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的公差配合规范，保证各部件尺寸参数符合实际机械装配的精度要求。建模阶段首先完成主体套筒的结构绘制，针对套筒的柱面特征采用旋转凸台指令生成基础基体，再通过拉伸切除指令加工出套筒表面的定位槽结构，槽体的尺寸、间距均按照销件的配合公差设定，保证后续销件装配后无多余旷量。销件部分采用拉伸凸台指令生成块状基体，针对销件与套筒接触的配合面做了圆角过渡处理，避免装配应力集中的问题，同时对销件的边角做了倒角优化，既符合实际零件的加工工艺要求，也能提升装配时的顺滑度。材质与渲染阶段，为套筒主体赋予金属镀铬材质，调整材质的反射率、粗糙度参数，还原金属加工后的亮面质感，同时表现出柱面的光影层次；为销件赋予红色工程塑料材质，调整材质的漫反射参数与哑光质感，和金属套筒形成清晰的视觉区分，方便直观观察两个部件的配合关系。渲染阶段采用三点布光方案，主光源从斜上方投射，突出套筒表面的槽体纹理与销件的块状轮廓，辅光源补充暗部细节避免结构阴影过深遮挡特征，环境光提升整体画面的通透度，最终渲染图清晰展现了部件的结构形态与装配关系。结构设计上，该组合结构通过销件嵌入套筒表面的定位槽，实现套筒周向与轴向的位置限定，可应用于传动轴的定位、管件连接的限位等场景，各部件的配合面均做了贴合度优化，既保证连接的稳固性，也具备拆装便捷的特点。设计过程中充分考虑了零件的加工可行性，所有结构特征均未出现倒扣、薄壁过薄等不符合常规机加工工艺的问题，模型的特征树逻辑清晰，各尺寸参数可根据实际使用需求直接修改调整，能够直接用于后续的工程图导出、装配模拟以及3D打印验证环节，完整还原了机械连接类零件的设计逻辑与结构特点。
