门锁配套金属击板结构设计

　　日常民用及商用门扇的锁闭系统中，击板是直接决定锁具啮合可靠性的核心配套构件，多数门扇使用过程中出现的锁舌卡滞、关合异响、虚锁漏风问题，追根溯源都和击板的安装对位偏差、结构强度不足、轮廓适配性差有直接关联。不同于锁体本身的复杂传动结构，击板作为安装在门框侧的被动配合件，其设计合理性往往被非专业人员忽略，但在实际的门装工程、锁具替换作业中，适配性差的击板会直接导致整套锁具的使用体验大幅下降，甚至出现锁舌无法完全弹出、门扇受外力即可推开的安全隐患。

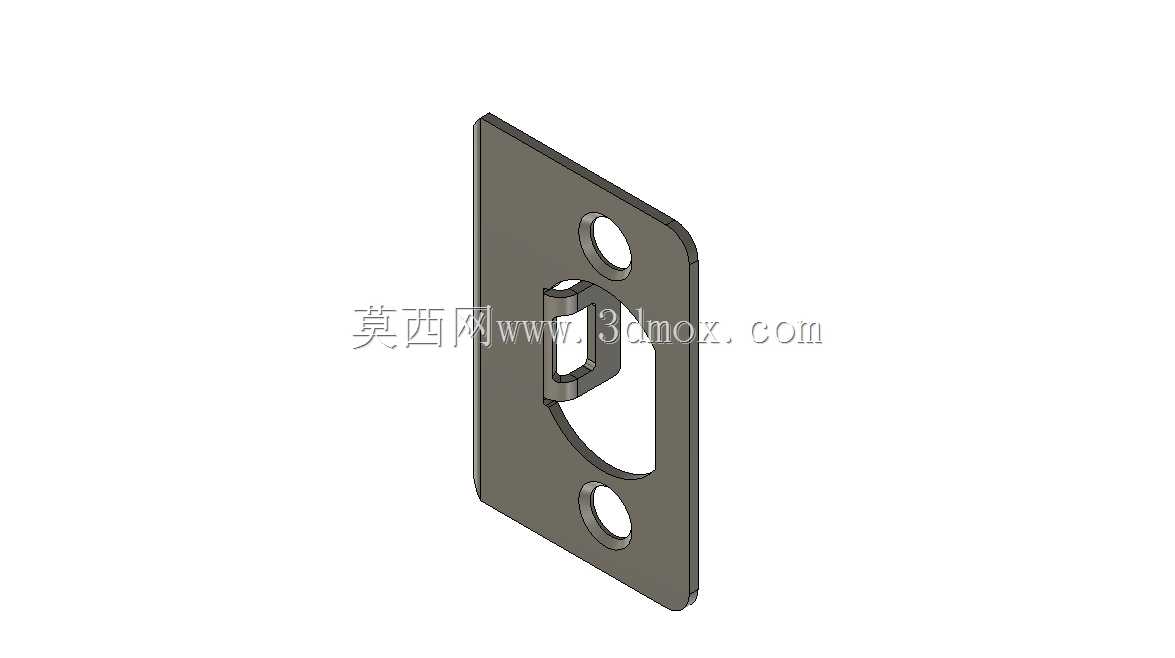

　　这款击板采用整体冲压成型的平板式基体结构，基体选用常规冷轧钢板作为基础材质，成型后做表面发黑或镀锌防锈处理，适配绝大多数室内木门、钢制防火门、常规商用平开门的门框安装场景。基体整体为带圆角的矩形轮廓，边缘做了小尺寸的倒钝处理，避免安装过程中锐边划伤施工人员，也能减少长期使用过程中积灰、剐蹭门扇密封胶条的问题。基体上对称布置两个圆形安装通孔，孔位间距匹配市面主流弹子锁、执手锁的门框安装孔距标准，安装时可直接通过自攻螺丝将击板固定在门框的锁舌对应开槽位置，两个孔位的连线与门扇开合方向垂直，能保证螺丝锁紧后击板不会受锁舌反复撞击出现移位偏转。

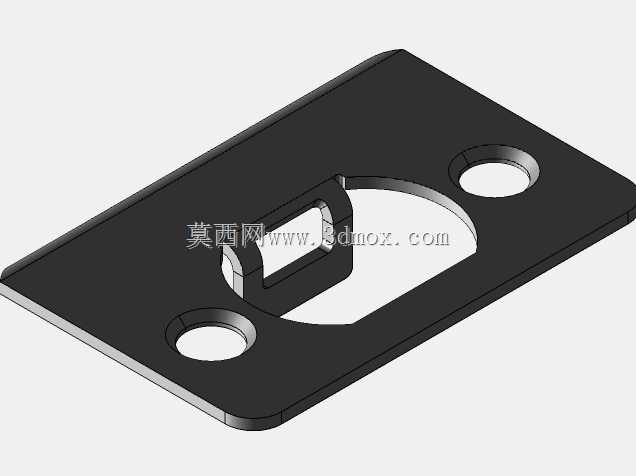

　　击板中部的异形开口是整个构件的核心功能区域，开口分为上下两个功能段：上方的矩形窄槽对应锁体的斜舌位置，槽口边缘做了小角度的导入倒角，门扇关闭时斜舌接触倒角面会被自动压回弹入锁体，无需额外按压执手即可完成关合动作，倒角的角度经过反复适配，既不会因为角度过小导致斜舌压回阻力过大、关合需要用力撞门，也不会因为角度过大导致斜舌弹出后啮合深度不足，出现门扇晃动旷量。下方的弧形大开口对应锁体的方舌位置，弧形轮廓完全匹配方舌弹出后的运动轨迹，当门扇完全关合后，方舌可完全穿过弧形开口卡入门框的预留槽内，弧形开口的边缘做了卷边加强处理，避免长期受方舌撞击出现开口变形、方舌卡滞的问题。在矩形槽和弧形开口之间的基体位置，设计了一个向外凸起的定位挡块，这个挡块的凸起高度与门框开槽深度匹配，安装时挡块可直接卡入门框的预开定位槽内，无需施工人员反复调整击板的前后位置，就能保证击板表面与门框表面齐平，既提升安装效率，也能避免长期使用中击板受撞击出现内陷移位。

　　从安装边界来看，这款击板的整体厚度控制在2mm，既保证了足够的结构强度，承受锁舌反复撞击不会出现弯折变形，也不会因为厚度过大导致门扇关合后与门框之间出现不必要的间隙，影响密封隔音效果。两个安装孔的孔径设计为5mm，适配市面通用的4mm直径自攻安装螺丝，孔位周边做了轻微的沉头处理，螺丝锁紧后螺头可完全沉入沉头孔内，不会突出击板表面剐蹭锁舌或门扇侧边。中部异形开口的整体轮廓尺寸，覆盖了主流45mm、50mm锁边距锁体的锁舌活动范围，替换旧门击板时无需额外扩宽门框上的原有开槽，仅需调整上下位置即可完成适配，大幅降低旧门维修、锁具替换的施工难度。

　　在实际建模过程中，这类看似简单的五金构件最容易被忽略的就是细节处的工艺特征，比如安装孔的沉头深度、开口边缘的倒角角度、定位挡块的凸起公差，这些特征如果在建模阶段省略，后续生成的加工图纸就无法直接用于冲压生产，制作出来的成品就会出现安装对位不准、锁舌配合卡滞的问题。建模时需要优先保证各功能面的位置公差，尤其是斜舌导入倒角的角度、方舌开口的轮廓度，必须和主流锁体的锁舌运动轨迹做匹配验证，不能仅按照外观轮廓随意绘制。同时要考虑冲压加工的工艺特性，所有折弯位置都预留合理的折弯圆角，避免冲压成型时出现应力集中导致的板材开裂，表面的防锈处理层厚度也要在建模时预留对应的尺寸余量，保证成品安装后不会出现尺寸超差的问题。

　　这类门用击板的使用场景覆盖了绝大多数室内平开门、办公室隔间门、家用卧室门的配套需求，不同于高安保级别的防盗门锁击板，这款击板的结构更轻量化，安装适配性更强，不需要在门框上开凿过深的安装槽，尤其适合旧门维修、锁具升级替换的场景，不需要对原有门框做过多的破坏性改造，就能解决原有旧击板磨损变形导致的锁具卡滞、门扇晃动问题。在实际选型过程中，只需要确认锁体的锁边距、锁舌弹出后的轮廓尺寸，即可判断这款击板的适配性，两个安装孔的对称设计也支持左右开向的门扇通用，无需单独区分左开、右开版本，减少配件备货的品类压力。
