成型机专用夹持式刀具固定架结构

　　在包装材料、橡塑型材、五金小件的连续成型生产线上，刀具的装夹稳定性直接决定了连续裁切、修边工序的加工精度，这套夹持式刀架正是针对成型机工位的刀具装夹需求设计的专用构件。从实际产线的使用场景来看，这类刀架通常安装在成型机出料端的可调安装基座上，对应型材连续出料的轨迹位置，负责固定裁切、修边用的成型刀具，保证刀具在长时间连续作业中不会出现偏移、颤振，避免出现裁切面毛刺、尺寸超差的问题。

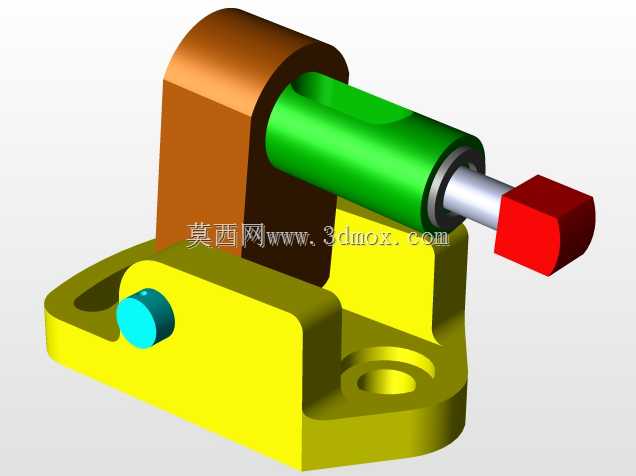

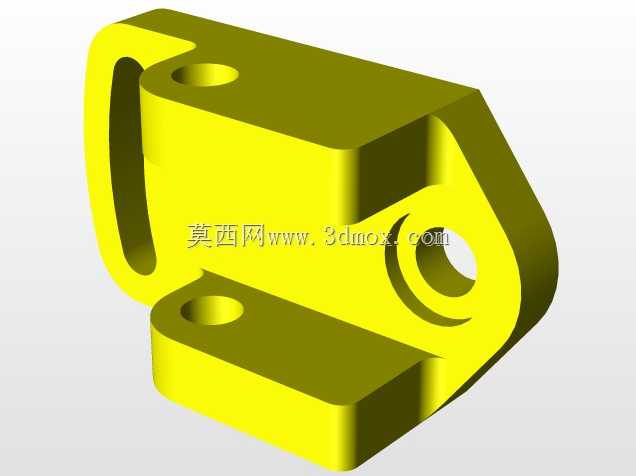

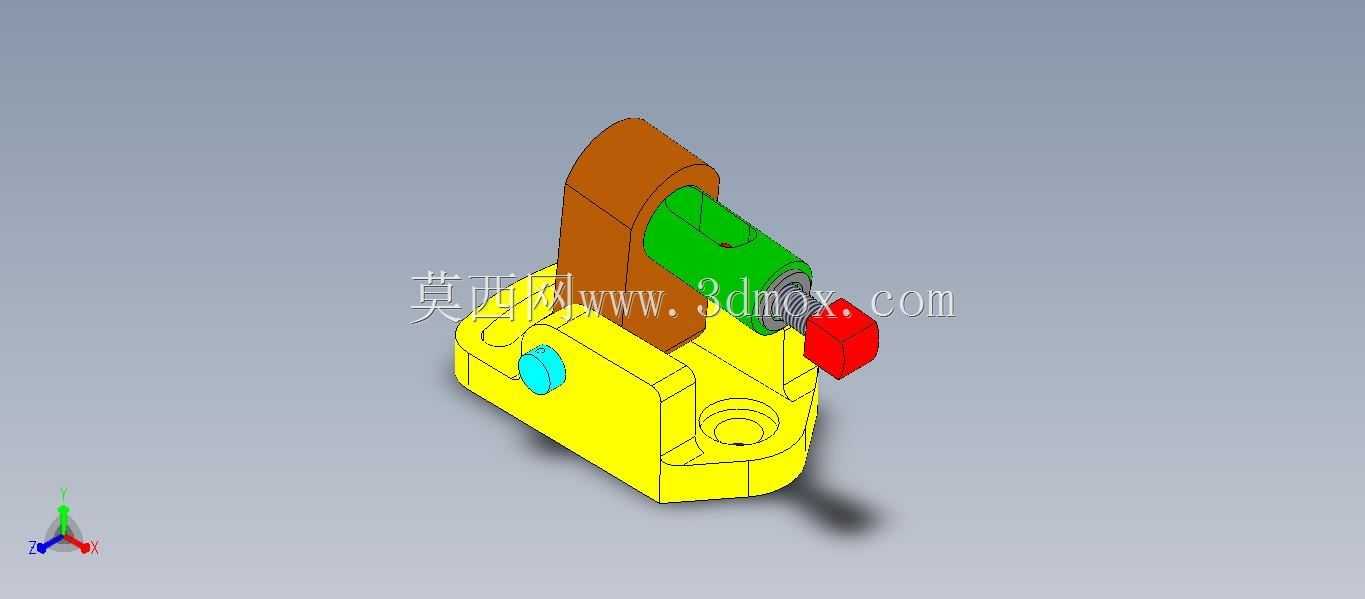

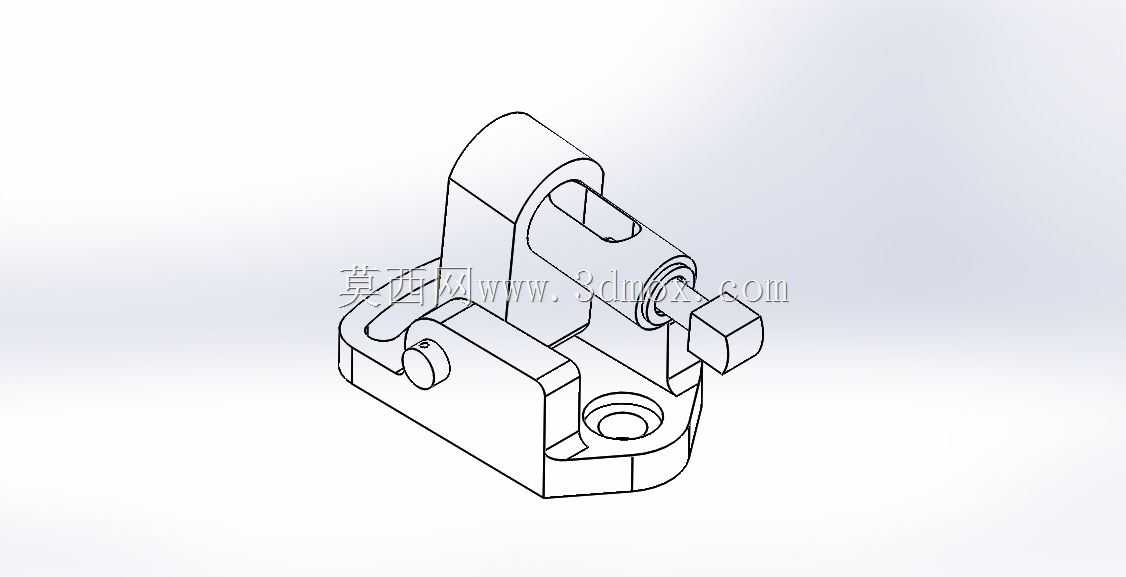

　　整个构件的功能设计围绕刀具装夹的可靠性、位置调整的便捷性展开，底部的黄色基座是整个刀架的安装承载主体，基座上预留的沉孔结构用于和成型机的安装工位完成螺栓固定，沉孔的位置公差按照IT7级精度控制，保证安装后刀架的基准面和成型机出料导轨的平行度误差控制在0.02mm以内，避免刀具装夹后出现角度偏斜。基座侧面设置的蓝色旋钮构件是锁紧调节件，用于调整上部夹持组件的伸出位置，在更换不同规格的成型刀具、或是调整裁切深度时，松开该旋钮即可滑动调整上部组件的前后位置，调整到位后旋紧旋钮即可完成锁止，不需要整体拆卸刀架，能大幅减少产线换型的调试时间。

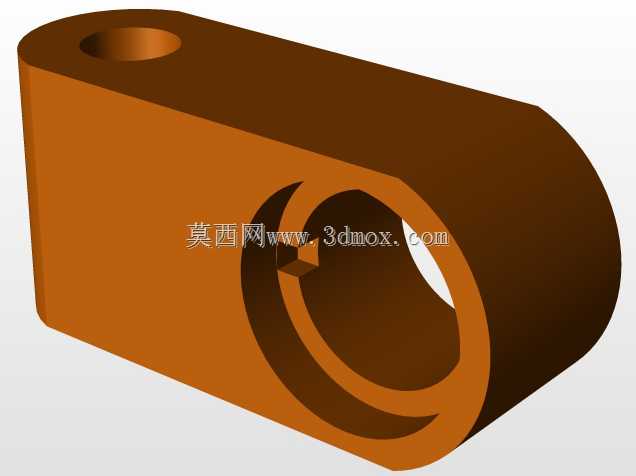

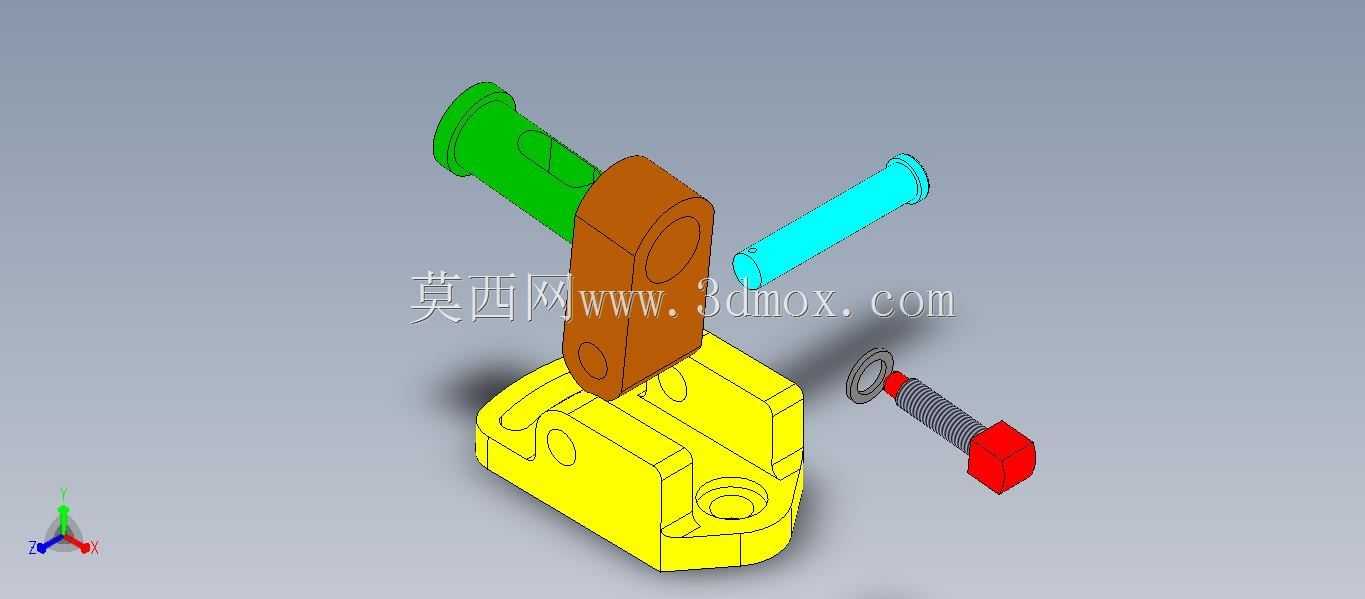

　　上部的棕色构件是刀架的支撑立臂，采用L型的弯折结构设计，在保证结构刚性的同时尽可能减少整体重量，立臂和底部基座之间采用定位销加螺栓的连接方式，结合面经过铣削加工，平面度控制在0.01mm以内，避免长期受裁切反力出现连接面间隙。立臂上装配的绿色回转套构件是刀具的角度调节结构，当需要调整刀具的裁切角度以适配不同截面的成型型材时，可松开回转套的锁紧件，转动回转套带动前端装夹的刀具调整到目标角度，调整范围覆盖0到45度，能满足大部分常规成型型材的修边、裁切角度需求。前端的红色构件是刀具的压块锁紧结构，刀具装入夹持槽后，拧紧压块上的紧固螺丝即可将刀具牢牢压紧，压块的夹持面加工有网状防滑纹，能增大和刀具侧面的摩擦力，避免高速裁切过程中刀具出现滑移。

　　从安装边界的尺寸设计来看，整个刀架的整体轮廓控制在紧凑范围内，不会占用成型机出料端过多的安装空间，基座的安装孔距适配市面上主流中小型成型机的刀架安装工位尺寸，不需要对原有设备的安装面进行二次加工即可直接替换安装。设计过程中针对刀架的受力情况做了针对性的结构优化，在立臂和基座的连接位置做了圆角过渡处理，避免应力集中导致长期受力出现开裂，所有活动配合的部位都预留了合理的配合间隙，保证在车间多粉尘、少量切削液飞溅的工况下，调节结构不会出现卡滞。在实际使用中，这套刀架可适配厚度2mm到10mm的各类成型裁切刀具，不管是高速钢材质的修边刀还是硬质合金的裁切刀，都能通过前端的夹持槽完成可靠固定，夹持力可达到1200N以上，完全能满足连续成型生产中每分钟上百次裁切动作的受力需求，不会出现刀具松动的情况。和传统的整体式焊接刀架相比，这种模块化的结构设计在后期维护时也更方便，某个活动构件出现磨损后，只需要单独更换对应零件即可，不需要整体替换整个刀架，能降低产线的备件成本。
