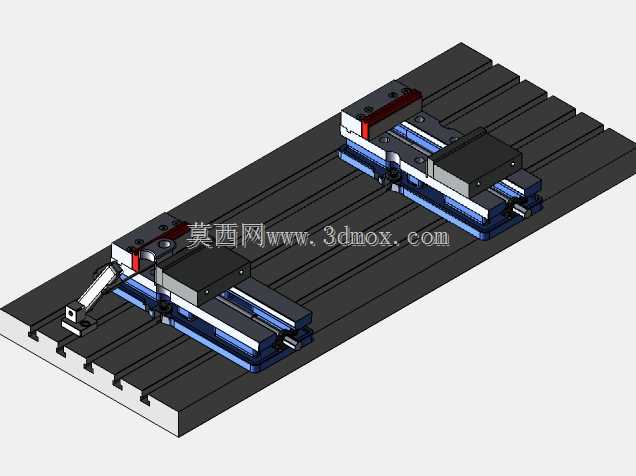

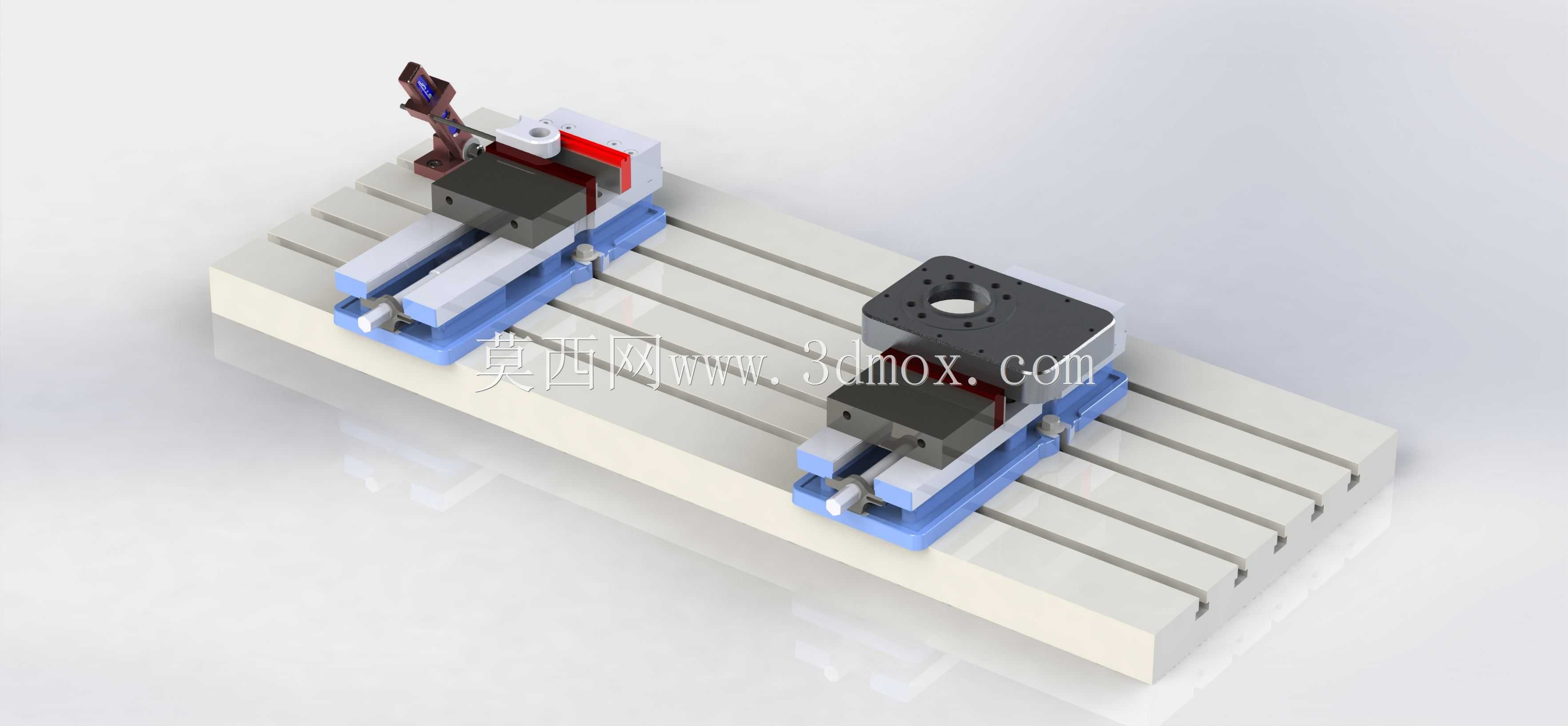

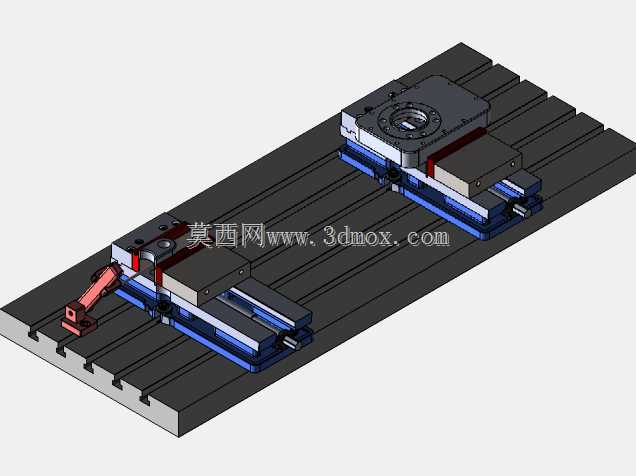

哈斯VF4工作台配套可调虎钳与挡块结构

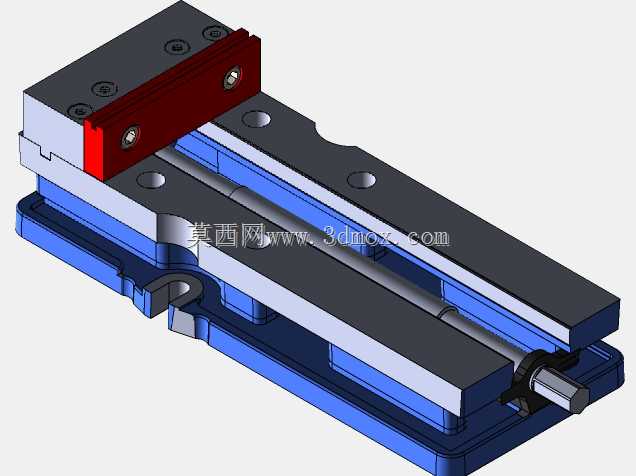

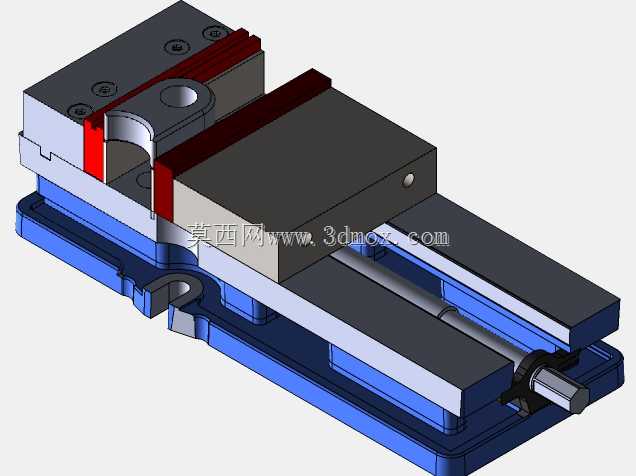

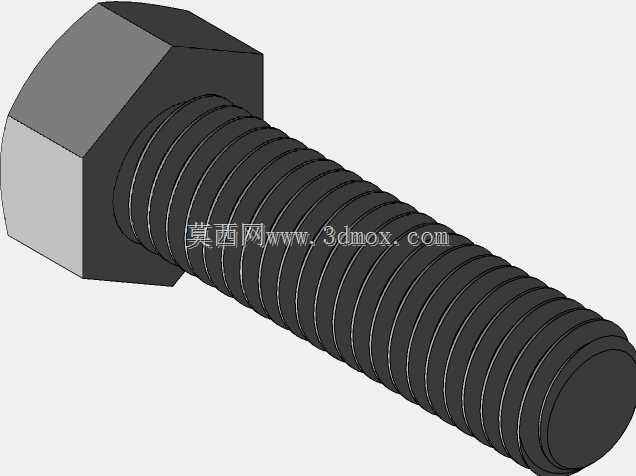

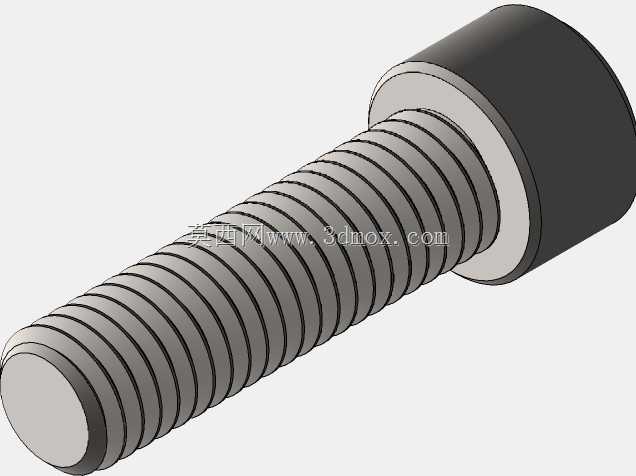

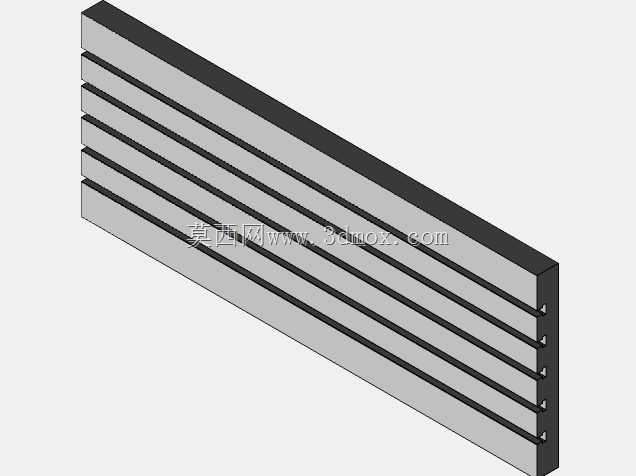

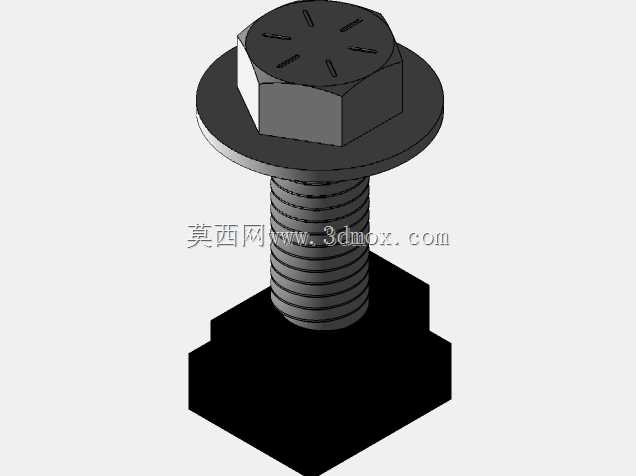

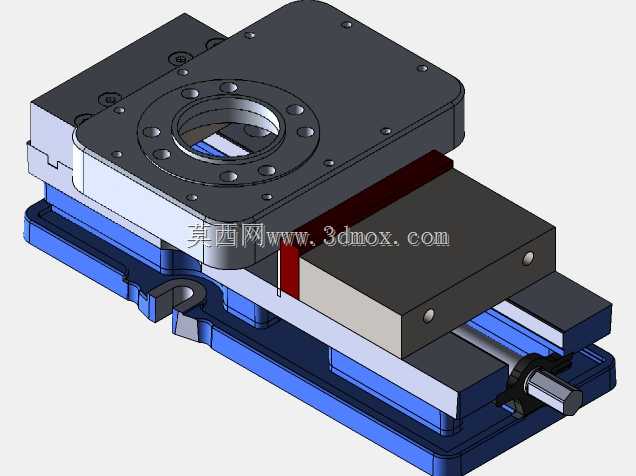

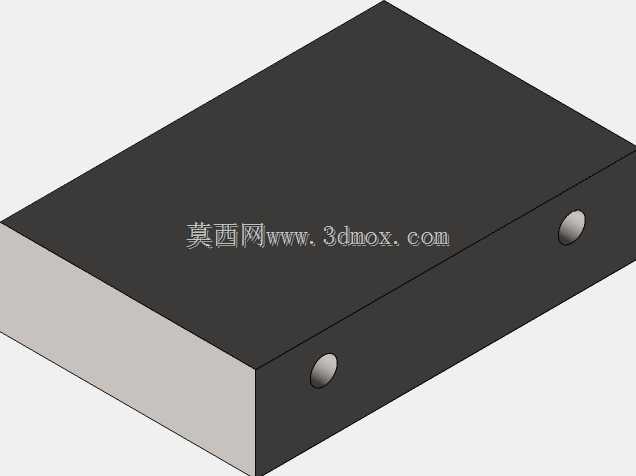

　　在数控铣削加工的实际生产场景里，机床工作台面的夹具配置直接决定了单件装夹效率与批量加工的重复定位精度，这套适配哈斯VF4加工中心T型槽工作台的夹持组件，完全围绕立式加工中心的常规加工工况做结构匹配。整套组件直接依托哈斯VF4标准T型槽台面做安装基准，虎钳本体与可调挡块均通过T型螺栓配合槽用螺母实现台面固定，安装时无需额外改造工作台原有结构，锁紧后整体刚性可满足硬质合金刀具高速铣削的受力要求，不会出现夹持位移导致的加工尺寸超差。其中配置的Kurt型虎钳保留了经典角固式锁紧结构，活动钳口的行程可根据待加工零件的外形尺寸做连续调整，钳口夹持面做了细密齿形处理，针对钢件、铝件、工程塑料等不同材质的毛坯件都能提供足够的静摩擦力，

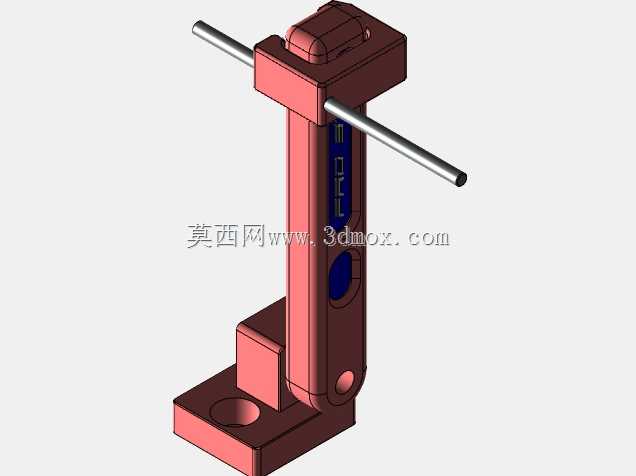

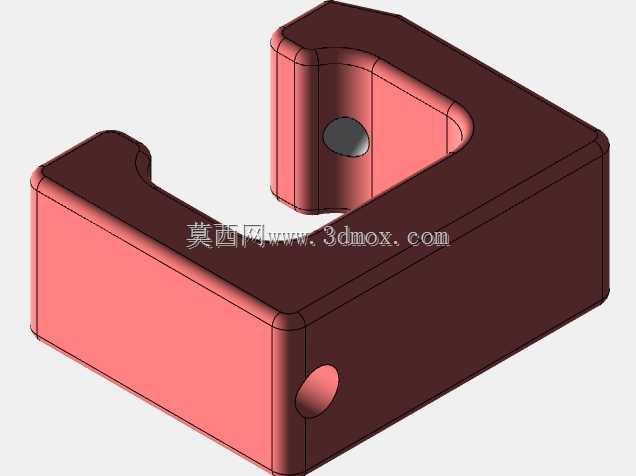

　　避免大切深铣削时工件出现窜动。虎钳的固定钳口与活动钳口平行度控制在0.02mm/100mm范围内，配合加工中心本身的定位精度，可直接满足普通公差等级零件的装夹需求，无需每次装夹后反复打表找正钳口位置。配套的可调挡块组件没有采用固定式焊接挡块结构，而是做了多位置可调节设计，挡块本体可沿T型槽方向任意移动位置，同时挡块的支撑高度也可通过底部的调节螺柱做微调，适配不同高度的零件侧面定位需求。在实际生产中，挡块主要承担两个作用：一是批量加工小型零件时，作为X向或Y向的定位基准，每次装夹只需将零件靠紧挡块即可完成定位，大幅缩短单件装夹的辅助时间；二是加工异形零件时，可配合虎钳做辅助支撑，抵消铣削过程中零件悬空部分产生的振颤，

　　改善加工表面的粗糙度表现。整套结构做了可配置的并行集设计，使用者可根据加工零件的尺寸、形状，灵活调整虎钳在工作台的安装位置，也可根据需要增加或减少挡块的配置数量，比如加工长条形零件时，可将虎钳安装在工作台中部，在零件两端分别设置挡块做辅助定位；加工小型盘类零件时，可将虎钳靠近工作台原点位置设置，缩短刀具空行程距离。这套结构的设计完全贴合实际加工的使用习惯，没有冗余的装饰性结构，所有外露部件都做了倒角处理，避免安装调整时划伤操作人员，同时所有锁紧部件的操作位置都预留了足够的扳手操作空间，无需使用特殊工具即可完成所有装夹调整操作。从安装边界来看，虎钳底座的安装孔位完全匹配哈斯VF4工作台的T型槽间距，锁紧螺栓沉入底座沉孔内，

　　不会突出底座表面干涉零件安装；挡块的底部定位键与T型槽采用小间隙配合，移动时顺畅无卡滞，锁紧后无松动间隙。这套组件除了可直接用于实际生产的装夹作业外，也可作为CAMWorks编程的虚拟工装环境，编程时可直接将整套夹具模型导入编程环境，设置好夹具的避让边界，自动生成刀路时可自动规避夹具位置，避免实际加工中出现撞刀事故；同时整套模型的装配关系完整，各活动部件的运动自由度设置符合实际结构特性，也可直接用于FEA有限元分析，模拟大切削力作用下虎钳、挡块的受力变形情况，为夹具的优化改进提供数据参考。在日常工装管理中，这类标准化的夹具组件模型也可作为企业工装库的标准件，不同工艺人员编制工艺文件时可直接调用，统一工装配置标准，减少不同人员设计工装时的重复劳动，也能提前预判装夹过程中可能出现的干涉问题，减少现场调试的时间成本。针对多品种小批量的加工场景，这套可调式的夹具配置无需针对每个零件制作专用夹具，仅通过调整虎钳位置、挡块位置即可适配绝大多数规则外形零件的装夹需求，大幅降低专用夹具的制作成本，缩短生产准备周期。
