发动机壳体成型模具结构设计方案

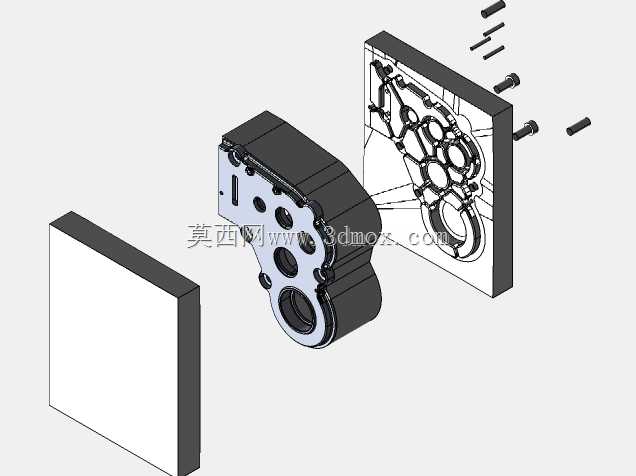

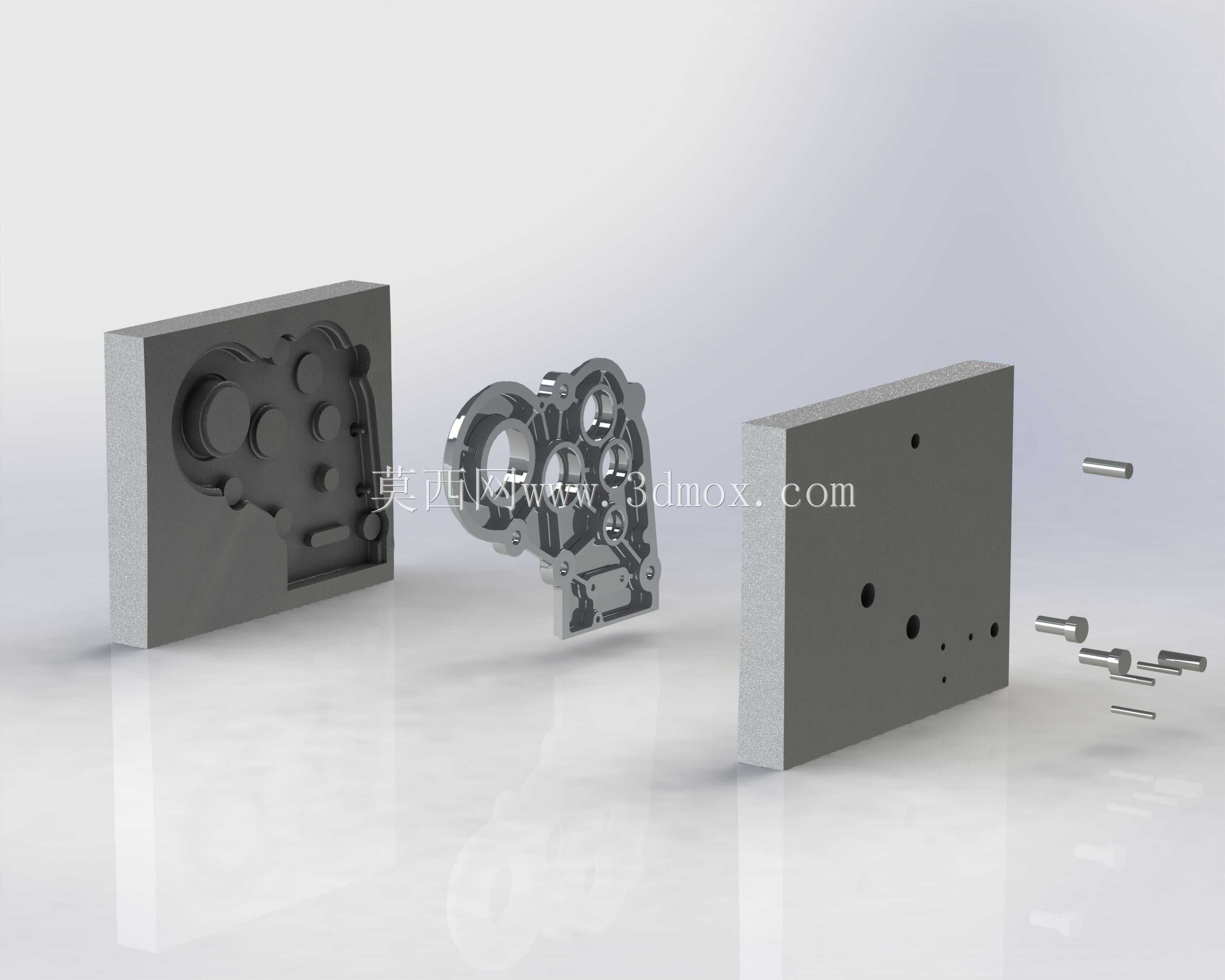

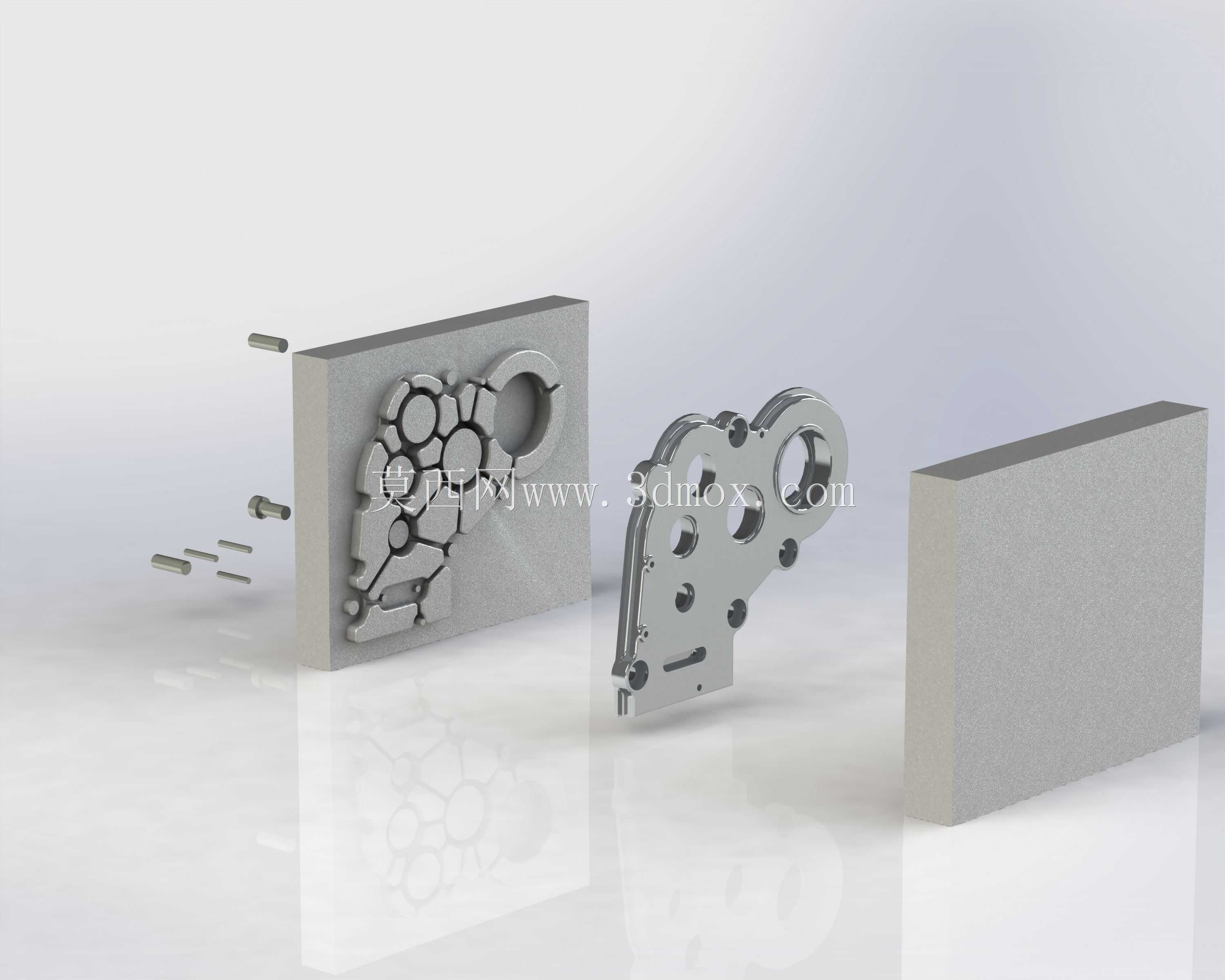

　　这套模具对应小排量动力单元的铝合金壳体压制成型工序，在实际量产场景中，主要配套立式压铸机完成壳体毛坯的一次成型，适配的壳体产品多用于通用汽油机、小型摩托动力单元的曲轴箱侧盖部位，成型后的毛坯仅需少量飞边清理与孔位精加工即可进入装配环节，能大幅减少后续机加工的切削余量，提升壳体生产的材料利用率。从结构拆分来看，整套模具分为定模型腔、动模型芯、侧抽芯组件、导向定位销、顶出复位杆几个核心部分，定模型腔侧直接复刻发动机壳体外侧的加强筋、安装凸台、散热槽的轮廓特征，所有曲面的拔模斜度控制在1.5°到2°之间，既保证开模时不会拉伤毛坯外表面，也不会因为斜度过大导致壳体壁厚偏差超出公差范围。动模型芯侧对应壳体的内腔结构，包括轴承安装位的同轴凸台、

　　油道槽的成型凸起、螺栓过孔的定位芯轴，所有凸起部位的根部都做了R0.5到R1的圆角过渡，避免压铸时金属液冲蚀棱角造成模具过早损耗，也能减少成型后毛坯的应力集中问题。侧抽芯组件专门处理壳体侧面的通孔与侧凹结构，抽芯行程根据侧孔深度预留了3mm的安全余量，抽芯滑块的导向采用燕尾槽结构，配合面的粗糙度控制在Ra0.8以内，保证反复开合模过程中抽芯动作顺畅无卡滞，不会出现侧孔错位、飞边过厚的问题。导向定位部分采用四个对角布置的导柱导套结构，导柱直径根据模具整体外形尺寸选定，导套嵌入模板的深度不小于导柱直径的1.5倍，合模时的定位精度可以控制在0.02mm以内，避免型腔与型芯错位导致壳体壁厚不均。顶出机构采用均匀分布的圆形顶杆，

　　顶杆位置避开壳体的受力安装面与密封配合面，顶出行程设置为刚好让毛坯脱离型芯10mm左右，既方便取件，也不会因为顶出行程过大导致顶杆复位时间延长，影响生产节拍。从安装边界来看，定模侧的安装法兰尺寸适配常用300吨立式压铸机的模板安装孔位，模板厚度、定位圈直径、浇口套尺寸都符合对应设备的接口标准，不需要额外做转接板就能直接上机安装；动模侧的顶杆孔位置与设备顶出杆的排布完全对应，复位弹簧的预紧力调整到合模时能让顶出板完全回位，不会出现顶杆突出型芯表面压伤毛坯的问题。设计过程中，浇道的开设位置选在壳体的非安装面一侧，采用锥形横浇道配合点式内浇口，金属液填充时的流向顺着壳体的加强筋方向，减少卷气、冷隔缺陷的产生，

　　溢流槽开设在型腔最后填充的几个边角位置，能有效排出型腔内的气体与混有氧化渣的冷金属，提升成型毛坯的内部致密性。冷却水道的布置距离型腔表面15mm左右，水道直径10mm，采用回路式布置，保证成型过程中型腔各部位温度均匀，温差控制在20℃以内，减少毛坯因为冷却不均产生的变形问题。整套模具的合模间隙控制在0.03mm以内，既保证金属液不会从分型面溢出产生过厚飞边，也能让型腔内的气体顺利从分型面间隙排出，不需要额外开设过多排气槽增加后续清理工作量。在实际生产验证中，这套结构的模具单模成型周期可以控制在45秒左右，成型后的壳体毛坯尺寸精度能达到CT6级，安装孔位的位置度偏差不超过0.1mm，完全满足后续精加工与装配的精度要求，模具的正常使用寿命可以达到8万模次以上，日常维护仅需要定期清理分型面残留的金属飞边、给导柱导套和抽芯滑块加注润滑脂即可，不需要频繁拆解维修。
