带油路管路的压铸模具结构设计

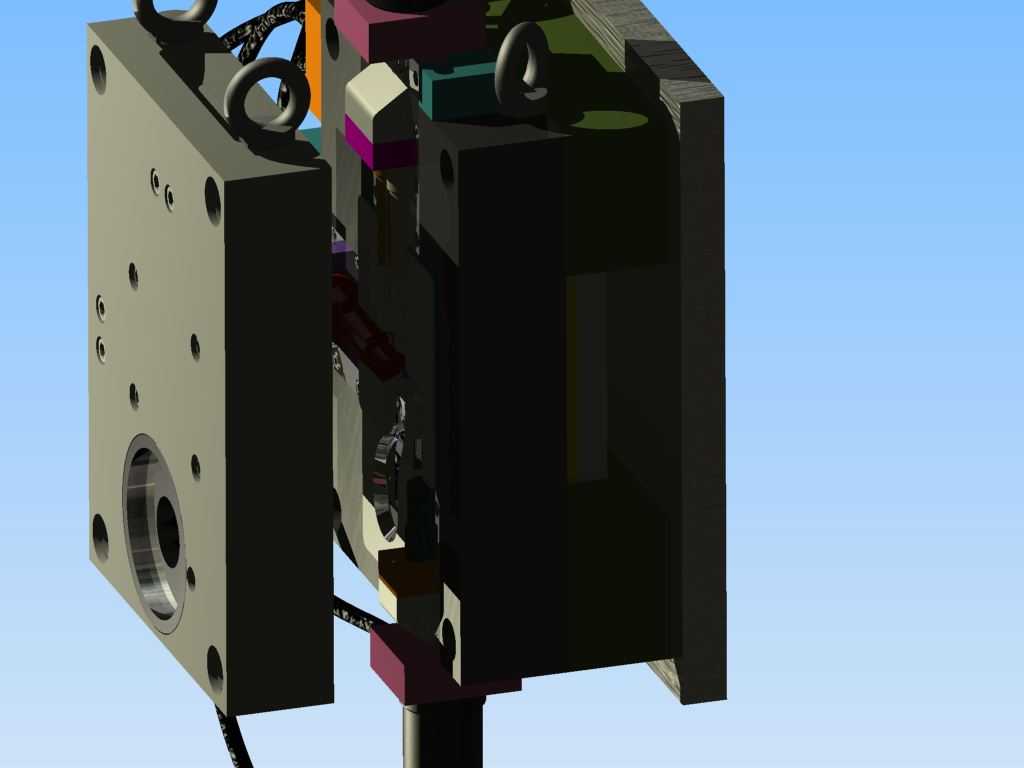

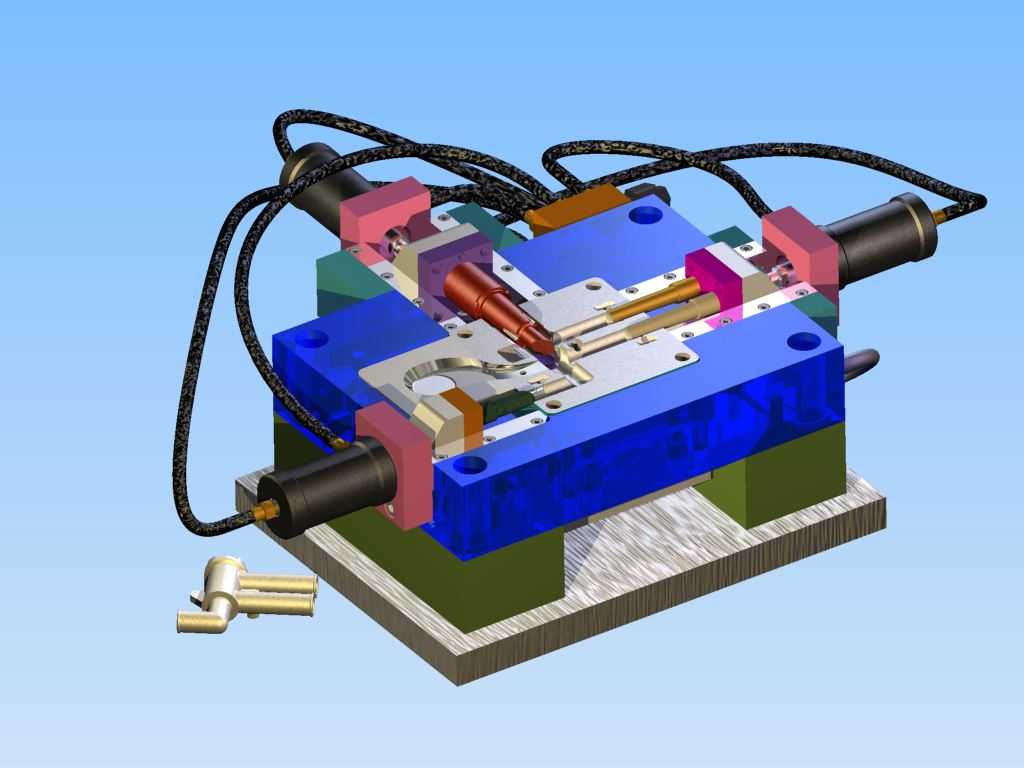

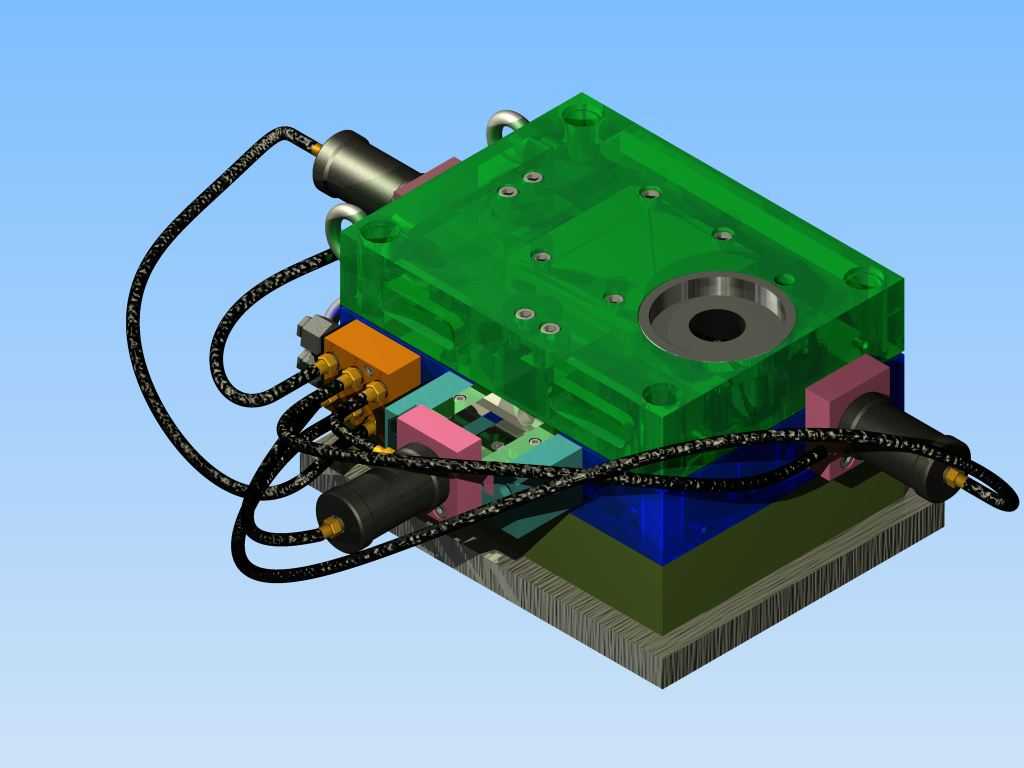

　　这套压铸模具的结构设计，核心围绕有色金属压铸件的批量成型需求展开，日常主要应用在汽车零部件、3C结构件、通用五金配件的压铸生产环节，适配卧式冷室压铸机的安装接口，可直接完成铝、锌类合金熔液的充型、保压、冷却、顶出全流程作业。从实际生产的适配性来看，这套模具的安装边界完全匹配常规280吨级压铸机的哥林柱间距，模架整体采用标准模胚叠加定制成型镶块的组合思路，上下模座的厚度预留了足够的刚性冗余，避免高速高压充型过程中出现模架涨模变形的问题。外露的黑色管路是这套模具的温控油路系统，区别于普通水冷管路，油路温控可以将模具工作温度稳定维持在180-220摄氏度区间，针对壁厚不均的压铸件，能有效减少冷隔、流痕这类成型缺陷，

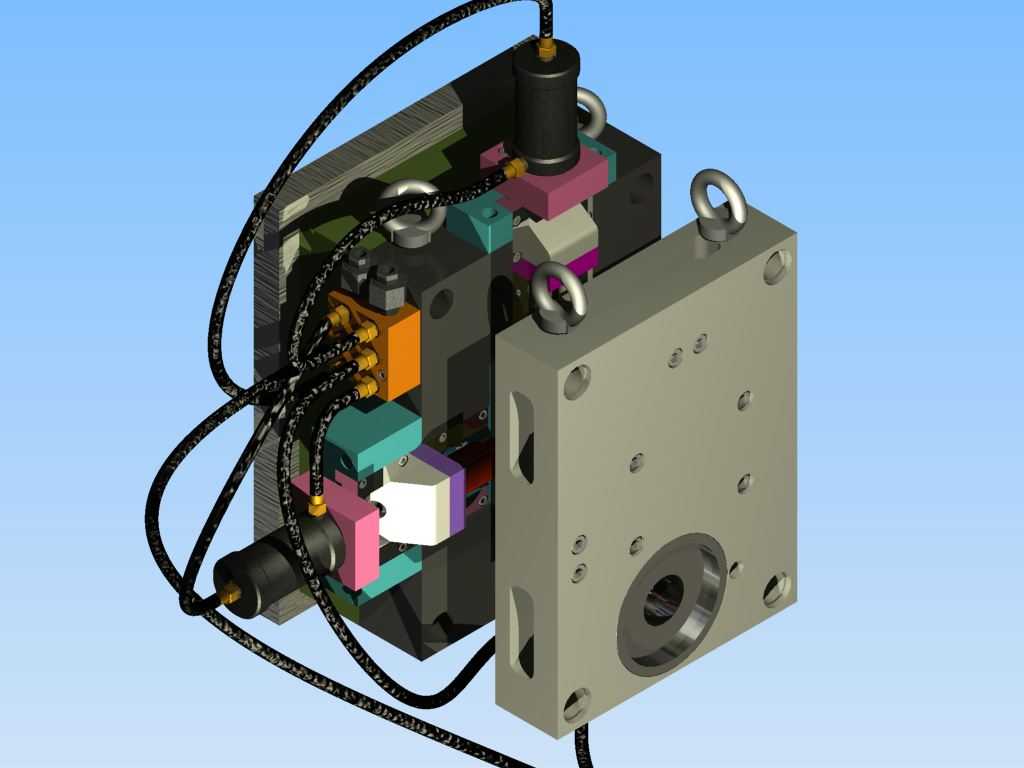

　　管路接头全部采用快插式耐高温接头，现场装模时不需要额外加工连接螺纹，能大幅缩短换模调试的准备时间。模具的侧方布置了多组液压抽芯组件，对应压铸件上的侧向孔位与倒扣结构，抽芯油缸的行程经过精准核算，抽芯到位后自带机械锁紧结构，避免充型过程中高压熔液推动型芯后退造成的尺寸超差。定模部分的浇口套采用了标准锥度接口，和压铸机压射室的同轴度公差控制在0.02mm以内，减少压射过程中的熔液飞溅与压力损失。动模侧的顶出板采用中置式顶出布局，顶杆位置全部对应压铸件的加强筋与厚壁区域，避免顶出时工件出现顶白、变形问题，同时顶杆与型芯的配合间隙控制在0.01mm以内，防止熔液窜入顶针孔造成飞边。整套模具的导向系统采用了导柱导套加锥面精定位的双重定位结构，

　　合模时导柱先完成初定位，合模到位前锥面定位结构实现精准对中，将上下模的合模错位量控制在0.005mm以内，保证压铸件的尺寸精度稳定达到MT3级要求。设计过程中特意将所有的油路、冷却回路的接口全部布置在模具的非操作侧，避免生产过程中操作人员误碰管路造成泄漏，同时管路的走线路径全部做了固定卡扣设计，避免模具开合模过程中管路被拉扯、磨损。模具的排气结构采用了分型面排气槽加集成排气塞的组合方案，在熔液最后填充的区域布置了大面积的排气塞，能快速排出型腔内的空气，减少压铸件内部的气孔缺陷，提升压铸件的致密性，满足后续需要做气密测试、表面喷粉或电镀的工件要求。从维护便利性角度，所有的成型镶块都采用了独立的挂台固定方式，单个镶块出现磨损或烧蚀时，不需要拆卸整套模具，直接从分型面侧就可以完成镶块的更换，大幅降低后期的维护成本与停机时间。模架的所有模板都做了倒角与去毛刺处理，吊装孔的位置经过重心核算，现场吊装时可以保持模具水平，方便快速完成与压铸机的对接安装。
