工业厂房用立式屋顶排风设备结构

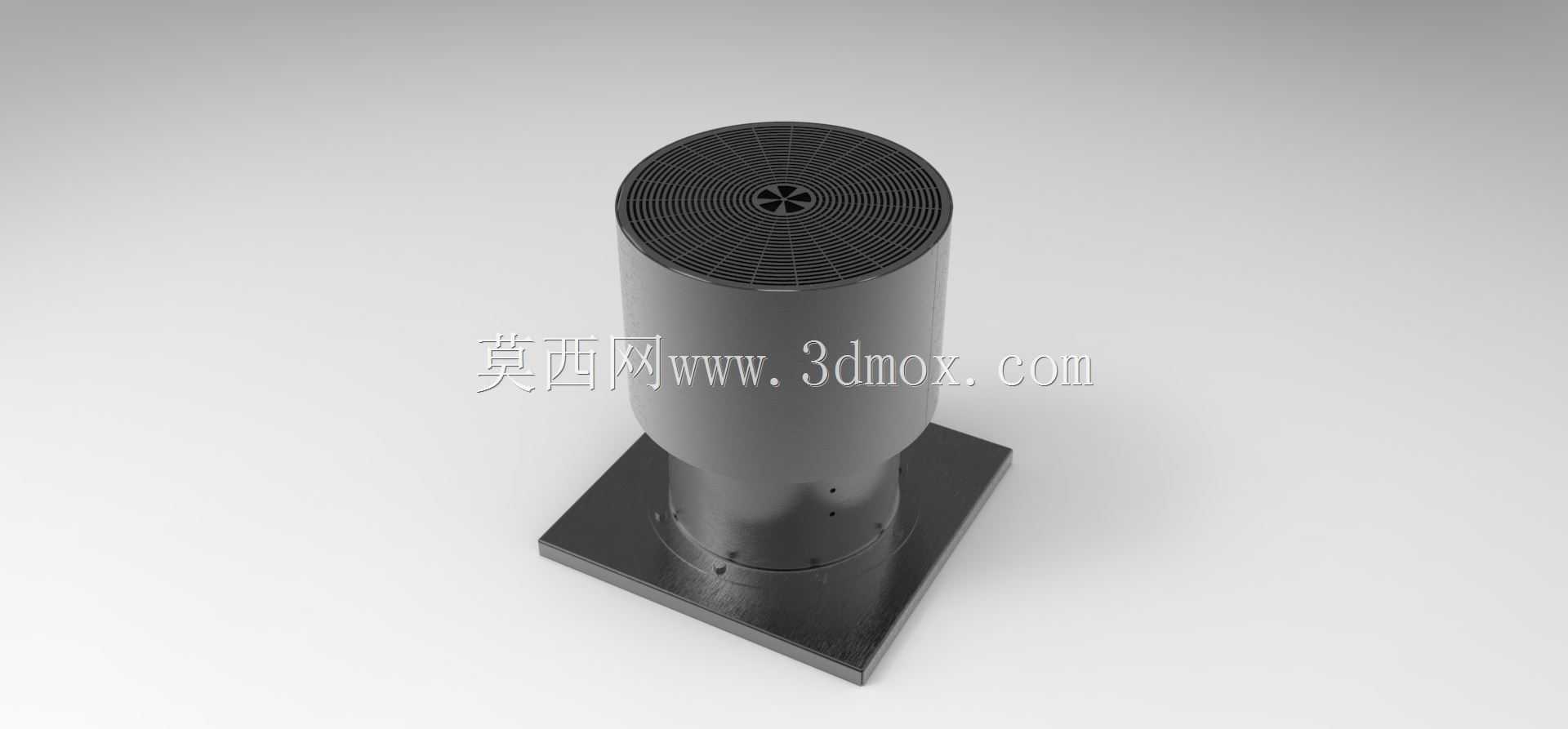

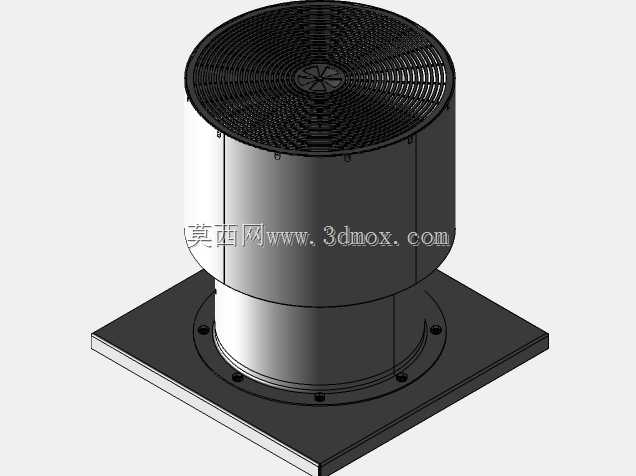

　　在工业厂房、大型公共建筑的屋面通风系统设计中，这类立式屋顶排风设备是屋面通风节点的核心构件，主要承担建筑内部污浊空气、余热余湿的高空排放功能，区别于侧墙安装的轴流风机，其安装位置决定了设备需要同时兼顾排风效率、屋面防水适配、室外抗风载等多重工程需求。从结构设计逻辑来看，该设备采用方座加立式筒体的组合构型，底部方形安装法兰是直接与屋面预留基础对接的核心边界，方形结构的设计初衷是匹配多数工业厂房屋面预留的混凝土或钢结构基座，安装时法兰面与基座之间铺设密封胶条，通过四角及边部均匀布置的螺栓孔完成紧固，能有效避免屋面渗漏问题，同时方形底座的抗倾覆力矩表现优于同规格圆形底座，更适合高空屋面的抗风载要求。筒体部分采用变径过渡设计，

　　下部与底座连接段做收窄处理，向上逐步过渡到等径直筒段，这种流道设计可以降低气流从建筑内部风道进入风机时的局部阻力，减少紊流产生的气动噪声，顶部的出风端设置整流格栅，格栅采用同心圆加径向筋的布局，一方面可以对排出的气流做整流处理，让气流垂直向上扩散，避免排风倒灌影响周边屋面区域，另一方面格栅的间隙尺寸经过测算，能够阻挡室外较大体积的杂物、飞鸟进入风机内部，同时不会对出风效率造成明显影响。从实际应用场景出发，这类设备常被用在机械加工车间、焊接车间、仓储库房的屋面自然补风加机械排风的系统中，当车间内部产生焊接烟尘、设备散热聚集的热空气时，依靠风机产生的压头将污浊空气沿竖向风道抽到屋面排出，配合侧墙下部的进风百叶形成稳定的通风换气路径，

　　相比在墙面安装多台小风机的方案，单台大规格屋顶风机的覆盖范围更大，管线布置更简洁，不会占用车间内部的生产空间。建模过程中需要重点把控几个关键尺寸边界：首先是底部安装法兰的边长尺寸，需要匹配常规屋面预留洞口的通用规格，法兰边的宽度要满足螺栓安装的操作空间，同时要预留防水压条的铺设位置；其次是筒体的总高度，要结合屋面的女儿墙高度、周边建筑的遮挡情况确定，保证排风出口处于负压区，避免排出的废气被新风系统重新吸入；顶部格栅的有效通风面积需要经过核算，保证格栅处的面风速控制在合理区间，避免风速过高带来的雨幕夹带问题，也就是雨天排风时不会把下落的雨水卷吸到风机内部。设备的筒体壁厚选择需要兼顾结构强度和自重控制，采用薄壁钣金构型时，

　　需要在筒体内部适当位置设置环形加强筋，避免运输和安装过程中出现筒体变形，变径段的过渡曲面要做顺滑处理，不能出现直角弯折的流道突变，否则会大幅提升局部阻力系数，降低风机的实际运行效率。另外，底座与筒体连接的位置要做承力结构强化，因为风机的核心动力部件通常安装在底座上方的筒体内腔，运行时产生的振动需要通过加强结构传递到屋面基础，避免长期振动导致连接部位疲劳开裂。从选型适配的角度，这类立式屋顶风机的结构可以适配不同风量需求的场景，通过调整筒体直径、匹配对应规格的动力叶轮即可覆盖不同换气次数要求的建筑空间，建模时保留的安装接口、外形边界可以直接给屋面结构设计、通风系统管线综合提供准确的三维参照，避免后续施工中出现设备与屋面结构、防水构造冲突的问题。在三维建模的细节处理上，需要区分不同部件的材质表现，底座部分通常采用厚钢板焊接后做防腐处理，筒体部分可采用镀锌钣金或不锈钢材质，顶部格栅的筋条尺寸要做等比例还原，不能为了建模省事简化格栅的结构，因为格栅的布局直接影响出风的流场分布，在做通风系统CFD模拟时，准确的格栅模型能得到更贴近实际的模拟结果。同时要注意设备安装后的屋面防水构造配合，底座法兰的下沿要预留防水卷材上翻的压接空间，这部分尺寸在建模时需要体现出来，方便建筑专业做屋面防水节点的深化设计，避免后期出现防水施工无操作空间的问题。
