家用落地式立式摇头送风风扇结构设计

　　日常民用场景里，落地立式风扇是小空间空气循环、体感降温的核心小家电品类，区别于台扇的摆放限制、吊扇的安装固定要求，这类立式结构的风扇可灵活移动，适配客厅、卧室、出租屋、小型办公隔间等多种场景，不需要对墙面、顶面做破坏性安装，插电即可使用，是夏季降温通风的高性价比选择。

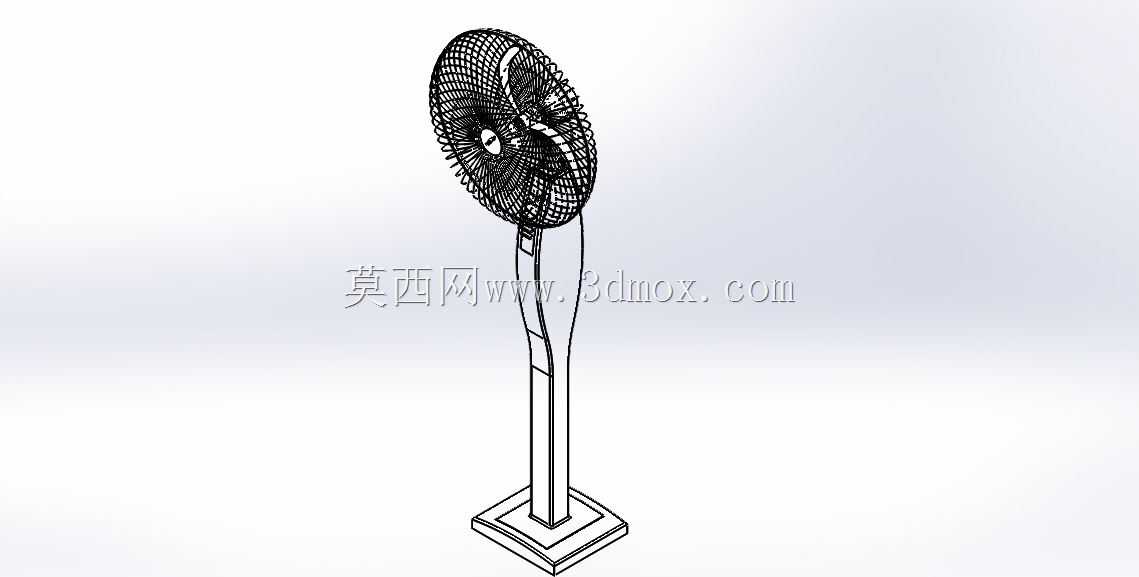

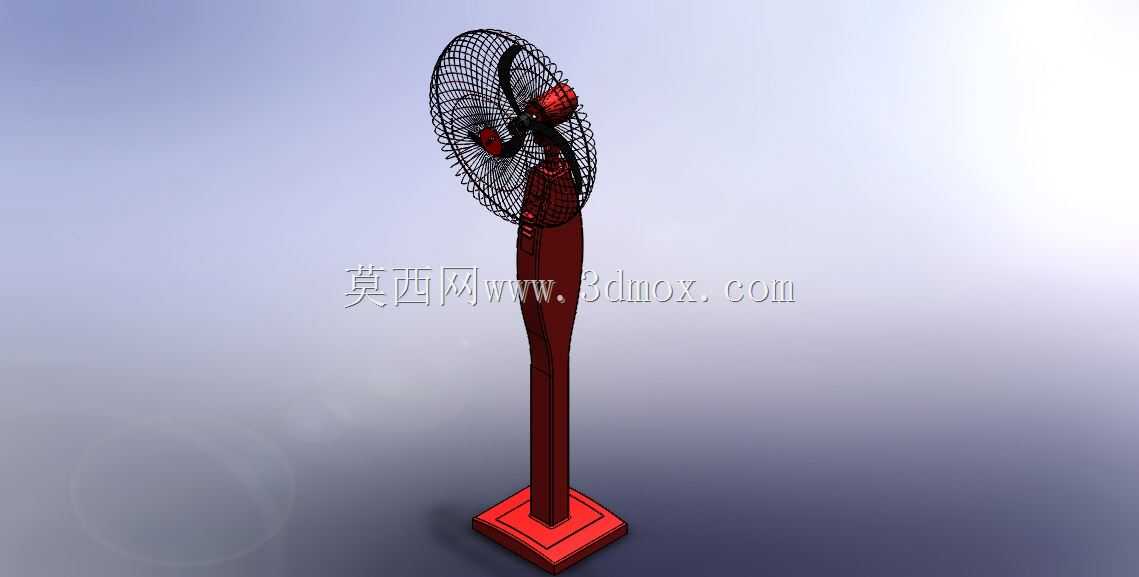

　　从结构设计逻辑来看，这款立式风扇采用分体式模块化设计思路，底部为方形加重底座，作为整机的承重支撑部件，设计时需要重点考虑整机的抗倾覆性能，底座内部预留配重块安装空间，整体尺寸控制在300mm见方左右，既保证放置时的稳定性，避免用户误碰导致设备倾倒，也不会占用过多地面空间，底座底部预留四个防滑脚垫安装位，增大与瓷砖、木地板等常见地面的摩擦力，进一步提升放置可靠性。底座上方连接流线型立柱，立柱采用变截面曲面设计，从底部与底座衔接处的较宽截面，向上逐步收窄至机头连接位置，既符合人体工程学的视觉观感，也能在保证结构强度的前提下减少材料用量，立柱内部为中空结构，用于布置机头供电的走线，同时预留摇头机构的传动杆安装空间，立柱整体高度控制在1100mm左右，送风高度刚好覆盖成年用户坐立、站立时的上半身区域，不需要额外垫高即可实现舒适送风。

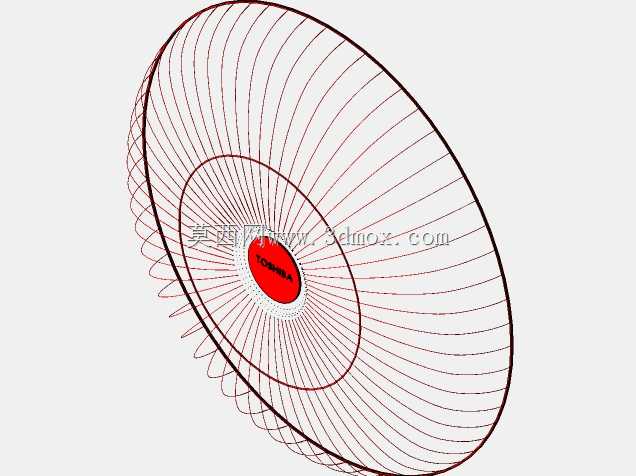

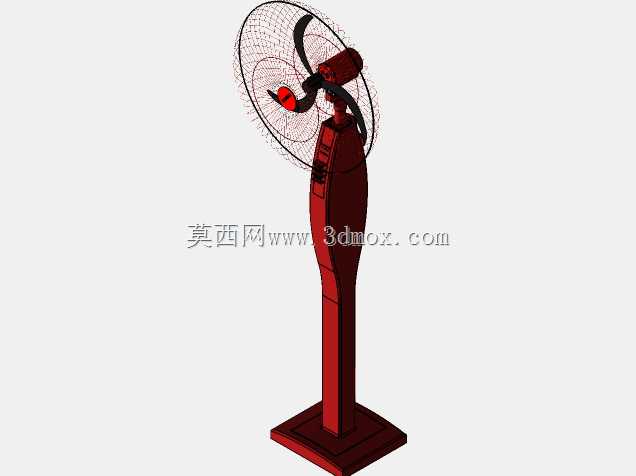

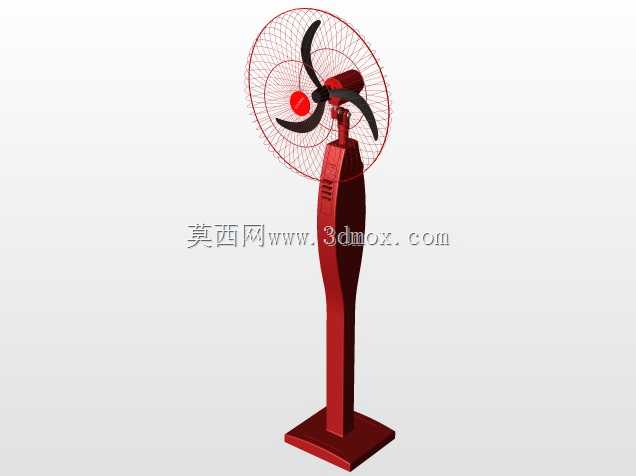

　　机头部分是风扇的核心功能单元，包含扇叶、前后网罩、驱动电机、摇头机构几个核心模块。扇叶采用多叶斜切设计，区别于传统三叶扇的大切风角度，多叶结构能将气流切割得更细碎，减少送风时的硬风感，降低风噪，扇叶旋转直径控制在400mm左右，属于常规16寸家用电扇的通用尺寸，送风覆盖范围可达到3-5米，满足普通家庭单房间的送风需求。前后网罩采用密集径向格栅设计，格栅间隙控制在12mm以内，符合家电安全规范要求，避免儿童手指伸入接触运转的扇叶造成机械伤害，网罩采用卡扣加锁扣的固定方式，不需要额外工具即可拆卸，方便用户后期清洁扇叶与网罩积灰。驱动电机采用单相交流电机结构，安装在机头的中心位置，电机输出轴直接连接扇叶，减少传动环节的动力损耗，电机尾部设置摇头减速齿轮组，可实现机头左右80度范围的往复摆动，扩大送风覆盖范围，机头与立柱的连接位置设置俯仰角度调节结构，用户可手动调整机头的上下俯仰角度，调节范围在-10度到+30度之间，适配不同坐姿、不同摆放位置的送风需求。

　　在实际结构建模过程中，需要重点关注几个装配边界的公差配合：首先是底座与立柱的连接位置，采用止口定位加螺丝锁紧的结构，止口配合公差控制在0.2mm以内，保证立柱安装后不会出现晃动；其次是网罩的装配定位，前后网罩的对齐卡扣需要设置定位标识，避免用户安装时出现错位；再者是扇叶与电机输出轴的配合，采用D型轴截面设计，防止扇叶运转时出现打滑，扇叶尾部设置锁紧螺母，保证高速旋转时扇叶不会松脱。另外整机的走线全部隐藏在结构内部，从底座内部的进线口到立柱内部的走线槽，再到机头的电机接线端，全程没有明线外露，既提升外观的整洁度，也避免电源线被外物勾挂导致的安全隐患。

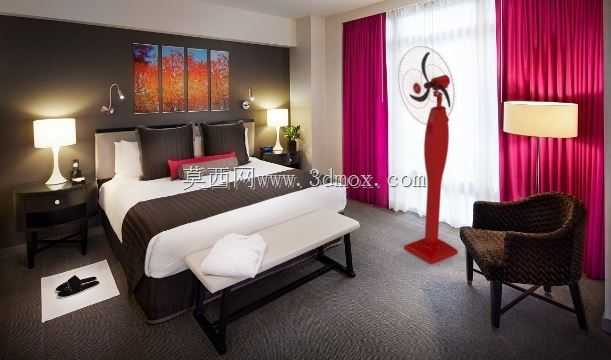

　　从使用场景的适配性来看，这款立式风扇的结构设计充分考虑了家庭用户的实际使用习惯，整机重量控制在6kg左右，用户可单手拎住立柱后部的隐藏提手移动设备，不需要多人搬运；底座的方形设计可贴合墙角放置，减少空间占用；流线型的立柱外观没有尖锐棱角，避免家中老人小孩磕碰受伤。结构设计时所有塑料部件均采用圆角过渡，没有应力集中的尖角位置，提升注塑生产时的成品率，也减少长期使用过程中结构开裂的风险。机头的重心位置与立柱的支撑中心尽量重合，减少摇头运转时的整机晃动量，降低运转噪音，提升使用体验。
